让干电池为USB设备充电的小能量盒

原作者: Limor    译者: zyc    原文链接
（本站手机应急充电器制作是一个类似的制作）

译者注：首先感谢原文作者Limor 女士的授权，以及感谢她的创意给了我翻译并制作的动力。这是一个系列还有后续的制作和过程等。

介绍：
这个制作（译者注：project，还是英文顺口，后面就叫project了）小巧简单的但是又很强大的USB充电器，可以给你的MP3播放器、相机、电话，就是所有能插到USB口充电的设备，给它们充电（可以看下面的兼容测试）

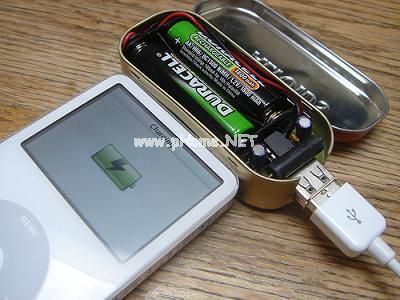

    充电电路和两节电池可以正好放进一个小糖盒，并且可以让你的ipod运行好几个小时！是9V USB充电器的2.5倍多！（参考 过程 中的数学/计算）你也可以用充电电池。

(原文图片上有提示：a、 2节AA电池，碱性或者镍氢充电电池  b、 高达83%的能量转换效率，能量是9V电池的2.5倍 c、 可以给任何USB充电设备充电 )
一些数字：

iPod video(测试过，用碱性电池):可以播3小时多一点的录像（相当于1次完全充电）
iPod shuffle(未测试)：60小时多（5次完全充电）
iPod mini(测试，充电电池)：26小时多（1.5次完全充电）
    这个project很适合初学者，需要一些焊接工具，但是即便你从来没有焊接过，这也相当地简单一学就会。你可以自己腐蚀一块电路板或者用面包板，或者从我的网络商店购买 。（译者注:其实电路板现在很容易做的，电子市场里就有摊点，如北京的中发电子城）

我对设计这个小东西的过程 有着详细的记录，以备其他在设计和制作上有兴趣的人学习开发！

感谢EYEBEAM 给本project开发的支持
这个网页的内容受Creative Commons 2.5 证书 保护（译者注：本人已与作者联系，只要注明她的名字和网页原址即可）

反馈和图片
（略）

设备的兼容性
    除了一些设备用电池充电不好使之外，一般的设备需要特别的驱动来充电。（把你的设备随便插在电脑的USB口，如果你需要安装软件才能使它充电，那么这个 minty boost可能不能给你的设备充电）请发信告诉我那些电子设备可以用哪些不可以！谢谢

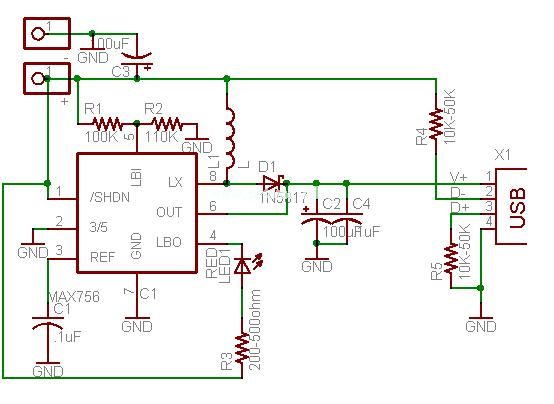

LED1,R1,R2 和R3是可选的，当你想要“低电池能量提醒”功能时可以装上它。R5应该装上，像R4一样既是上拉电阻也是下拉电阻-在1.2版本里的PCB有两个预留位置。

制作焊接
版本1.2的介绍
这些是最新的介绍，如果你有旧版本的小能量盒(mintyboost)你可能会需要查看 v1.1版本的特别的介绍（绿色的PCB，背面有着v1.1的标志），1.0版本基本上一样。
焊好它吧！

第一步是把各个部件焊起来。如果你从来没焊接过，请看有关教程的准备页及其它 。

一些浏览器（基本上是IE）不是很喜欢我的网站，加载照片注释很慢。所以，如果你想知道其它的说明在哪里，要么等着直到IE显示，要么下载没有这些问题的Firefox/Safari。

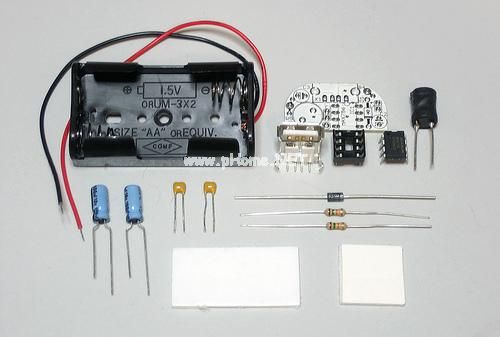

检查一下零件是不是都备齐了
原文焊接过程图片比较多，这里就不发了。

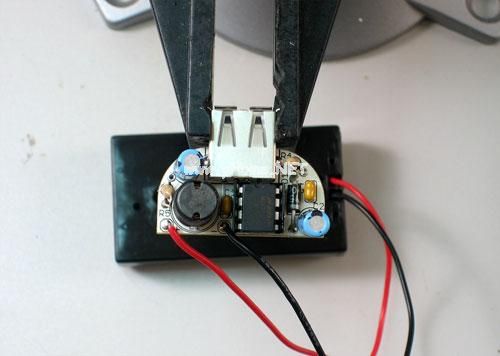

焊接好的：
