自制Moxon 天线

更多资料请到->家电维修技术论坛 发表时间 11-21 编辑:guohuiping 浏览量： 3677

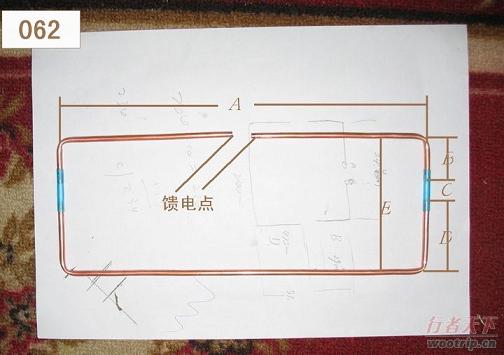

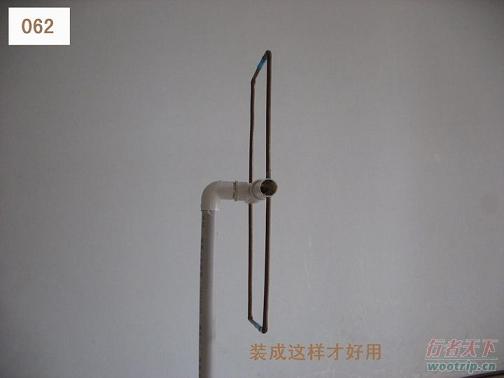

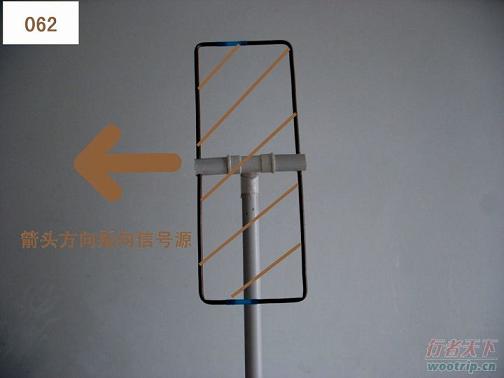

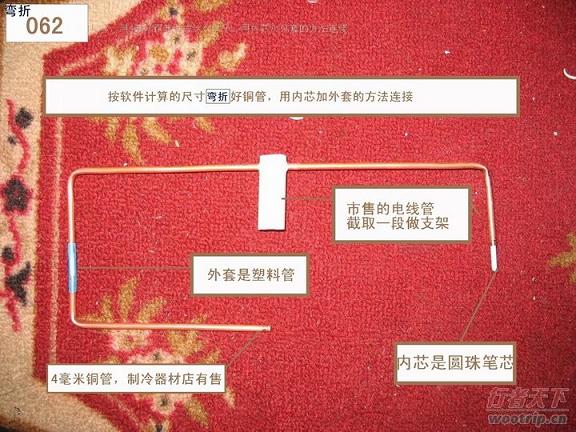

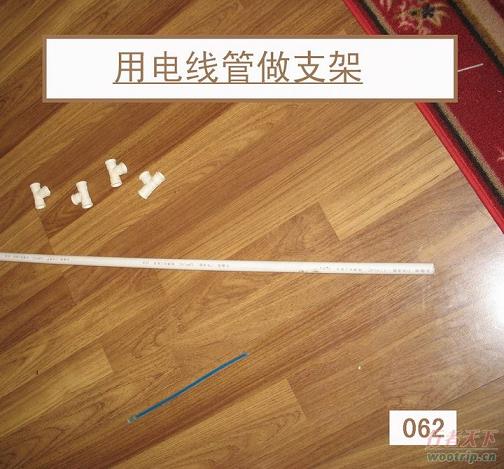

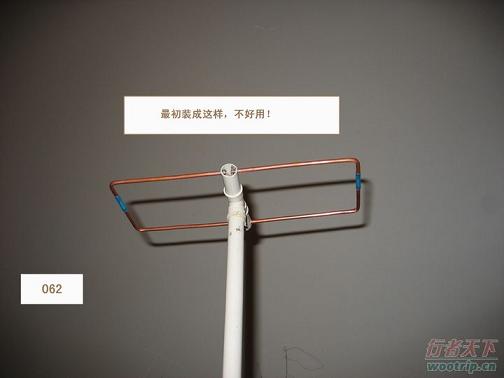

一、Moxon（摩克森）天线介绍 Moxon天线是一种方形天线，性质上类似二单元Yagi(八木)，增益高，具有很强的方向性，按尺寸做好后几乎不用调试，阻抗50欧姆。在U段，天线尺寸小，便于携带，是一款非常适合自制的高增益天线，在实际使用当中优于二单元Yagi(八木)天线。据说在国外非常流行。它有一个杰出的前后比，高达20分贝，意思就是说从前方来的信号非常好，天线对后方的信号或干扰衰减很大，所以噪音小，在无线电测向方面有应用价值。 二、制作方法 1 下载moxon计算软件 2 软件界面如下图，请注意尺寸的选择！ 3 制作形式五花八门，以下是我的制作方法，仅供参考。

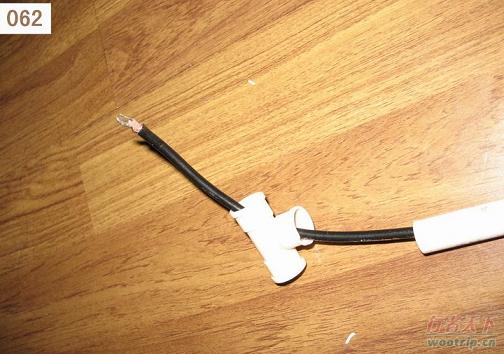

电烙铁功率小，焊的很难看

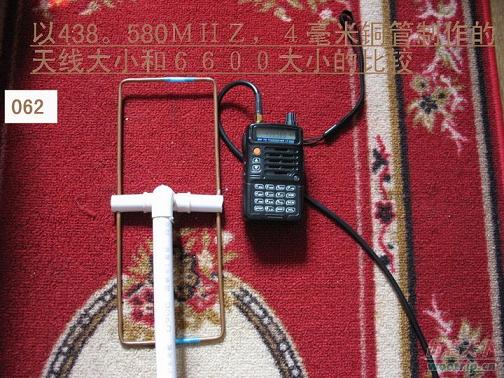

三、通联试验 通联试验次数很多，仅介绍最远的两次通联，均在地面高度。 BG9BGR-阿贵 胡家庙16层　　　7R+原装天线　　　5W　 信号36 BG9BQA-听诊器 环山路车顶高度 6600+Moxon天线 4W 信号47 BG9BGR-阿贵 胡家庙16层 7R+原装天线 5W 信号36 BG9BQA-听诊器 茂陵下路边举高2米 6600+Monxon 4W 信号46 四、自己的体会 制作非常方便，花了30元，一下午做好，无需调试，在400兆只有手掌大小，（在短波段这类天线的体积是巨大的）方向性确实很强，在市内，TX们位于四面八方，天线要转来转去很麻烦，我以为这个天线适合随车携带，在野外远距离定向通信，或远距离打开中继，感觉优于1.2米棒子。（在400兆Moxon天线理论增益为7分贝） 五、鸣谢 感谢阿贵、阿福、多果儿，在数次通联中的帮助。特别感谢纳洛酮TX全程热情参与，大力支持！欢迎同学们指导、探讨、拍砖，也以此帖纪念取得呼号BG9BQA. 本文出自家电维修网: http://www.bjjdwx.com/wz/2008-11-21/769.html欢迎转载，转载请保留链接。
