[LG] VK36N1D抗电源干扰/手机干扰 单通道按键1键触摸芯片IC

[复制链接]

高级工程师

Rank: 11Rank: 11Rank: 11Rank: 11

帖子
151
主题
147
积分
2282
在线时间
0 小时
注册时间
2022-2-21
最后登录
2022-8-1
发表于 2022-7-25 16:41 | 显示全部楼层 |阅读模式

产品品牌:永嘉微电/VINKA
产品型号:VK36N1D
封装形式:SOT23-6

概述:
VK36N1D SOT23-6具有1个触摸按键,可用来检测外部触摸按键上人手的触摸动作。该芯片具有较 高的集成度,仅需极少的外部组件便可实现触摸按键的检测。 提供了1个1对1输出脚,可通过IO脚选择上电输出电平,有直接输出和锁存输出2个型号 可选。芯片内部采用特殊的集成电路,具有高电源电压抑制比,可减少按键检测错误的发 生,此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。 此触摸芯片具有自动校准功能,低待机电流,抗电压波动等特性,为各种触摸按键+1对1 直接输出的应用提供了一种简单而又有效的实现方法。


特点:
• 工作电压 2.2-5.5V
• 待机电流10uA/3.0V
• 上电复位功能(POR)
• 低压复位功能(LVR)
• 触摸输出响应时间:工作模式 48mS ,待机模式160mS
• 通过AHLB脚选择上电输出高电平或者低电平
• 输出为1个1对1输出脚
• 防呆功能,有效键最长输出时间:13S
• 无键触摸4S进入待机模式
• 通过CS脚接对地电容调节整体灵敏度(1-47nF)
• 各触摸通道单独接对地小电容微调灵敏度(0-50pF)
• 上电0.3S内为稳定时间,禁止触摸
• 上电后无触摸时,环境变化自动校准基准值
• 抗电压波动,抗干扰性能好
• 型号VK36N1DD-直接输出 VK36N1DT-锁存输出

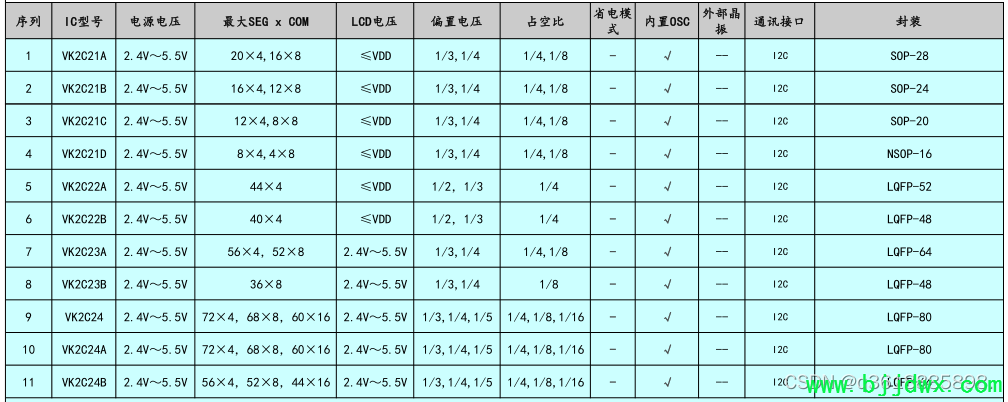

VK2C.png + 陈锐鸿1.png
