[资料] 逻辑板的六种电压供电作用及其故障引发的常见现象

[复制链接]

论坛管理

北网管理员

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

帖子
2398
主题
1012
积分
188286
在线时间
2749 小时
注册时间
2013-6-10
最后登录
2018-12-10

乐于助人勋章资料贡献勋章推广活动勋章

QQ
发表于 2018-10-6 09:42 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

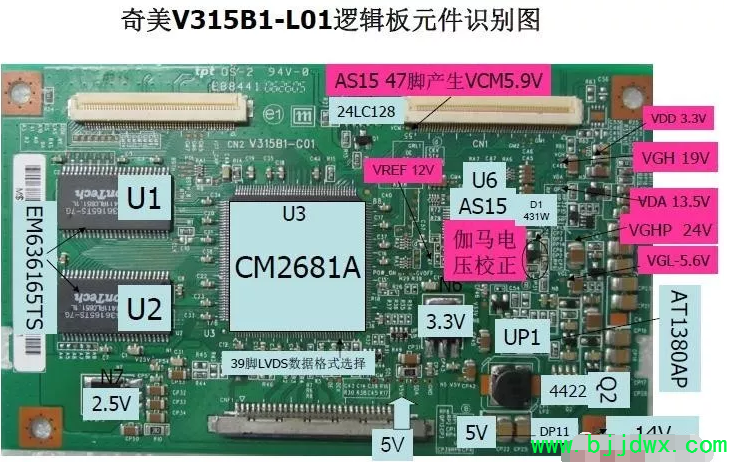

逻辑板的六大供电的作用
1、VEEG/VGL/ voff:-6V -TFT组件关闭GATE的电压给GATE使用。

2、VGH/VDDG/Von:GATE ON控制电压,这个电压一般是16v-32v等。

3、VCOM:3.6V-5v基准共通电压和阶调电压的差值来驱动液晶,给面板使用。为了不让电源瞬间的开与关,而引起内部组件突然承受过大的电流而破坏 IC,因而再TURNON和 TURNOFF的个电压启动顺序必须符合先后顺序。

4、 VDD:3.3V 、5.0V、12V数字电路部分供电电源。VDD+5V表示5V。

5、VDDA/AVDD/VDA:模拟电源 , 9.2V-13V为灰阶调电压的最大值,再转成个阶调所需电压给 SCANIC的GAMMA电压。

6、GM1---GM14:GAMMA校正电压,该电压为分级的阶梯形
式的电压。用V1-V14来表示。
(1)M/POL:液晶驱动极性转换信号,用于产生VCOM信号。
(2)GVON,GVOFF时序控制信号,是由时序控制芯片发出的。
(3)PWRONC/DC转换IC开启信号,这个信号是有时序芯片发送出来的。

屏的常见故障:

1、白屏:检查VDD、VDA的电压为0或者低。
2、幕出现彩条竖条、满屏竖条、杂波淡淡的图像、有时候黑屏:检查VGH电压。
3、满屏竖条、并杂有图像、并下部竖条无图像:检查VGL电压为0v、或者电压偏低。
4、图像暗淡、对比度差:检查 VGH偏低。
5、白屏:检查多为校正电压全为0v、全为VREF电压。
6、负像:某个或者多个校正电压偏低。
7、亮度偏高、负像:检查 多为VCOM电压
8、花屏、图像撕裂、无图像、图像左右颠倒检查: 时序控制错误 无RSDS信号输出  或者丢失部分RSDS信号
