美的C21-SK2102型电磁炉，无法开机的维修

南召修电视 · 发表于 2018-7-13 08:09

一台美的C21-SK2102型电磁炉，无法开机。
分析检修:该机主板型号为TM-S1-01A-A。
检查整流桥及IGBT管在路阻值正常，保险管正常。为防止爆机，拆除加热线圈后上电有"嘀"音，检查主板上的+5V、+18V电压正常，但按"开机"键无反应。拆下灯板检查，发现除"开机"键外，其余按键已被前维修员拆除。断电测"开机"键良好，灯板各电阻阻值与标示一致。测量灯板控制块MC2102D的电源端、地端与主板各连接线均正常，主板上的几只大电容也正常。因手头正好有美的5线接口灯板，各接口标示与此主板相同，接上后试机，能够开机，接上加热线圈试机，加热正常，确认原机灯板有故障。

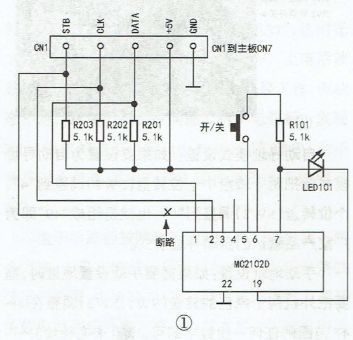

检查原机灯板线路，如图1所示，发现插座CN1中的STB端与MC2102D③脚断路，飞线连通后开机正常。补齐灯板上所有按键后试机，各功能均正常，至此故障排除。
