发表于 2013-6-17 01:39 | 显示全部楼层 |阅读模式

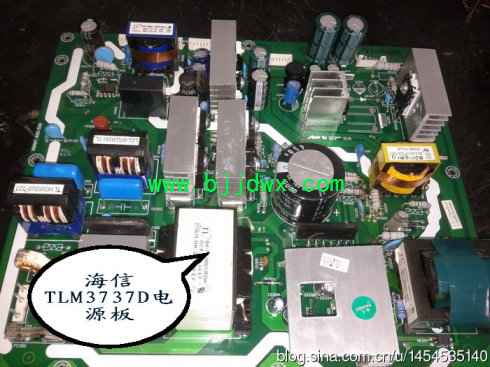

1,  海信TLM3737D电源板改造

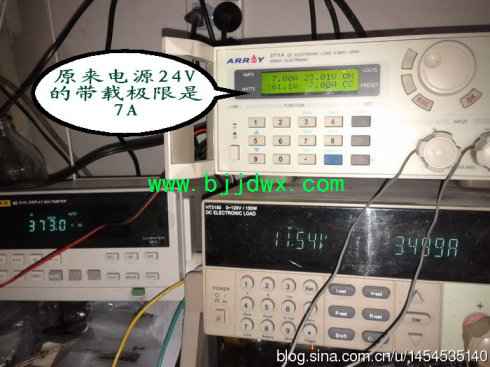

利用该电源板组装37液晶,发现背光闪烁,查资料,现在用的屏规格说明书说耗电是160W,简单的推算24V背光电流应该是6.6A以里,用电子负载测试该电源在7A以里完全正常,不解。

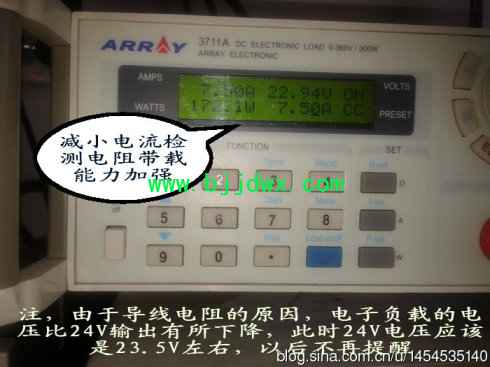

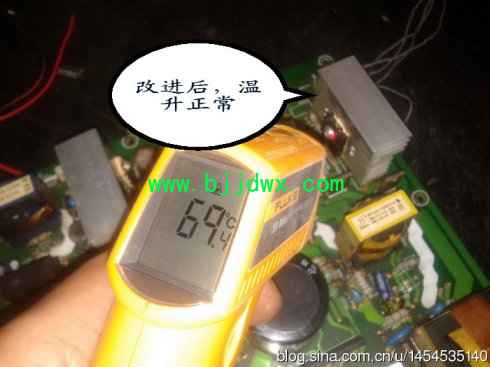

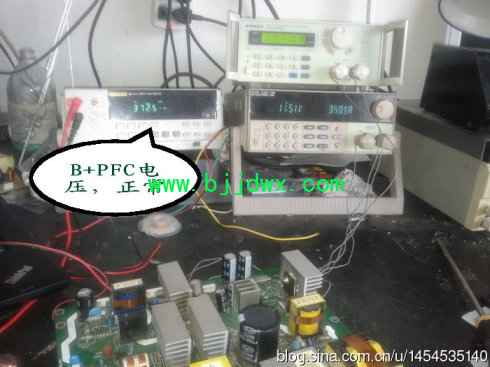

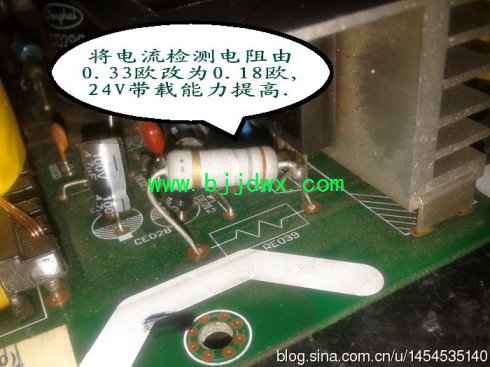

查的原来海信TLM3737D屏的规格说明书介绍的耗电120W,这样24V的电流应该是5A以里,看来还是电源板设计的带载能力不强,需要改造,改造方法简单,减小功率管的电流检测电阻即可。改造后测试24V电流在7.5A时完全正常,而原来在7.5A时马上保护,说明了电源的带载能力有所加强,重新上机,一切正常。
20180824_194147_007.jpg 20180824_194147_006.jpg 20180824_194147_005.jpg 20180824_194147_004.jpg 20180824_194147_003.jpg 20180824_194147_001.jpg

评分

参与人数 2金币 +35 +5 收起 理由
高端家维 + 5 赞一个!
诚信家维 + 30 + 5 优质资料奖励

查看全部评分

入门会员

Rank: 2

帖子
11
主题
0
积分
24
在线时间
40 小时
注册时间
2013-12-16
最后登录
2018-6-11
发表于 2015-5-10 10:04 | 显示全部楼层
李家伟 发表于 2013-6-17 07:59
重要的是向大家介绍电子负载,维修电源方便,液晶电源的维修使用24V,12V灯泡只能定性的维修电源,不能定 ...

李老师,看过您的帖子,覚得您知识专业,故障因果关系分析到位,直击故障元件,例例紧贴实际维修,给我很大帮助,在此表示感谢,向您学习在路上....{:soso_e160:}
回复 支持 1 反对 0

使用道具 举报

优秀会员

Rank: 10Rank: 10Rank: 10

帖子
1653
主题
283
积分
235912
在线时间
1821 小时
注册时间
2008-1-6
最后登录
2018-6-2

优秀会员勋章最佳技术勋章

QQ
 楼主| 发表于 2013-6-18 20:17 | 显示全部楼层
想z做维修 发表于 2013-6-17 09:39
同以尺寸的液晶电源板改装到同一尺寸的,没有见过带不起负载的........

同以尺寸的液晶电源板改装到同一尺寸的,没有见过带不起负载的,看来又有人没什么好写,又乱来了!!!

自己知识贫乏,又出来打横炮,就是有异议是这样说的吗?
以前别人说我一听说对帖子有异议就火冒三丈,而且不乏有类似观点的人,这次我忍了,现在电子行业不好做,对于电源功率也是余量很小,减少成本嘛,例如本例的海信TLM3737D,屏是LG的,规格说明书介绍的是120W,而打算有它的电源去推同样大小的奇美屏了,奇美屏的规格说明书介绍的功率是160W,二者相差40W,对于24V电源来说应该是1.7A,可以想象原来的电源恐怕不行吧。。。
所以我劝那些提异议的人,纠错讲究些语句,应该知道褒义和贬义,。。。不懂就问,错误大家都有,但是不要人身攻击。。。
附上两种屏的规格说明书中功率的截图
气死人的。。。无知,无理,无礼。。。。。
LC370WX1.jpg V370H1.jpg
回复 支持 1 反对 0

使用道具 举报

验证会员

Rank: 1

帖子
3
主题
0
积分
16
在线时间
0 小时
注册时间
2013-9-14
最后登录
2013-9-14
发表于 2013-9-14 12:38 | 显示全部楼层
维修不光是靠经验,更需要相关的专业知识与仪表.再好仪表,不会用,也是浪费,再深的理论,不能联络实际,同样是空谈!
回复 支持 1 反对 0

使用道具 举报

优秀会员

Rank: 10Rank: 10Rank: 10

帖子
1653
主题
283
积分
235912
在线时间
1821 小时
注册时间
2008-1-6
最后登录
2018-6-2

优秀会员勋章最佳技术勋章

QQ
 楼主| 发表于 2013-6-17 01:43 | 显示全部楼层
2,  海尔L32R1A电源板的改造
利用海尔L32R1A电源板组装32液晶,事前由电子负载测量电源板的带载能力正常,即24V,6A,12V,3A
上机,电源不工作。
用电子负载复测,发现24V电源在电流小于0.8A时异常,小于0.3A时根本不启动,简单的推算假如在24V电源加负载电阻必须耗电19W,显然不现实,此时又不知该电源板在原来的主板中工作情况,就是说不能确定该电源板有没有问题。
这里需要说明的是该电源板和上例的海信电源板都是同行委托修理的,都是故障板,修理好后用在组装机上。
由于电源板不再用在原机器上,所以电源板必须适应现在的组装板上,由于屏以及主板的改变,很难证明电源板是否修复,所以必须解决现在的问题,否则前功尽弃。
利用电子负载调整负载电流,发现负载电流小于0.5A24V升高时,稳压光耦1,2脚电压为1.2V,显然稳压电路已经尽力了,问题应该在一次电路上,经过试验和分析,还是减小了驱动块的电流检测电阻,使该电源板在24V空载时能正常工作。
注,该电源板的主电源只有24V,12V是由24V通过DC-DC转换电路生成的。
海尔电源照片.jpg 截图01.jpg 原来24V电源在负载电流为0.4A时升高为36V.jpg 原来24V电源在负载电流为0.5A时升高为27V.jpg

评分

参与人数 1金币 +37 +2 收起 理由
沉默的星空 + 37 + 2 原创资料奖励!

查看全部评分

回复 支持 反对

使用道具 举报

中级工程师

Rank: 15Rank: 15Rank: 15Rank: 15Rank: 15

帖子
3418
主题
621
积分
13535
在线时间
1389 小时
注册时间
2007-6-25
最后登录
2019-10-12

热心会员常驻会员最佳人气勋章资料贡献勋章推广活动勋章杰出贡献勋章论坛贡献勋章

发表于 2013-6-17 07:06 | 显示全部楼层
本帖最后由 zheng39680 于 2013-6-17 07:08 编辑

奇怪了,我修电源这么久,还是第一次听说负载轻时电压升高的。我前个4、5月都在专业的开关电源厂专修适配器。用得仪器跟楼主的差不多。不良品虽多,每天有300多,但也没出现过这种情况。真是活到老学到老啊。
http://bbs.dianyuan.com/topic/1438189

点评

其实也不奇怪,不同的电源设计方案,有不同的负载输出电压变化,特别是比较老一些的电源设计,更是如此。  发表于 2013-6-17 20:26
回复 支持 反对

使用道具 举报

优秀会员

Rank: 10Rank: 10Rank: 10

帖子
705
主题
8
积分
1533
在线时间
405 小时
注册时间
2013-4-14
最后登录
2019-7-7
发表于 2013-6-17 07:12 | 显示全部楼层
资料很好!然而,在维修界又有几个师傅,能拥有像您这样的维修工具!谢谢分享了!

点评

有很好的维修工具的高级人才,也许不愿意来这里 ‘高就’ 哦。  发表于 2013-6-17 20:29
回复 支持 反对

使用道具 举报

优秀会员

Rank: 10Rank: 10Rank: 10

帖子
1653
主题
283
积分
235912
在线时间
1821 小时
注册时间
2008-1-6
最后登录
2018-6-2

优秀会员勋章最佳技术勋章

QQ
 楼主| 发表于 2013-6-17 07:59 | 显示全部楼层
郭少芳 发表于 2013-6-17 07:12
资料很好!然而,在维修界又有几个师傅,能拥有像您这样的维修工具!谢谢分享了!

重要的是向大家介绍电子负载,维修电源方便,液晶电源的维修使用24V,12V灯泡只能定性的维修电源,不能定量,另外可以举一反三,这个就在个人的悟性了,可以这样说,整个文章好像是龙,需要你去寻找  睛  的。。。。

点评

内行看门道!  发表于 2013-7-12 21:35
维修文章的精华,不在于作者的文笔有多么优雅,而在于他能启发人们探索科学的欲望。抛砖引玉不易,伯乐识马更难!感谢李老师的无私奉献精神,论坛有您更精彩!  发表于 2013-6-17 20:38
回复 支持 反对

使用道具 举报

高级助工程师

Rank: 13Rank: 13Rank: 13Rank: 13

帖子
1160
主题
43
积分
4850
在线时间
371 小时
注册时间
2012-2-23
最后登录
2019-10-4

热心会员常驻会员灌水高手勋章

发表于 2013-6-17 08:14 | 显示全部楼层
李师傅的帖子就是精彩!
回复 支持 反对

使用道具 举报

中级工程师

Rank: 15Rank: 15Rank: 15Rank: 15Rank: 15

帖子
2975
主题
163
积分
11937
在线时间
1804 小时
注册时间
2008-7-25
最后登录
2019-10-14

热心会员常驻会员

QQ
发表于 2013-6-17 08:15 | 显示全部楼层
感谢李师傅分享经验,学习、、、、、、、
回复 支持 反对

使用道具 举报

高级技工

Rank: 7Rank: 7Rank: 7

帖子
136
主题
19
积分
744
在线时间
656 小时
注册时间
2009-12-12
最后登录
2019-9-19
QQ
发表于 2013-6-17 09:39 | 显示全部楼层
同以尺寸的液晶电源板改装到同一尺寸的,没有见过带不起负载的........

点评

有时 ‘经验主义’ 是会害人的哦。  发表于 2013-6-17 20:48
你没试过又怎知呢,别那么早去评论他人,要不你发几个贴子上来给大家看看。  发表于 2013-6-17 13:23
回复 支持 反对

使用道具 举报

入门会员

Rank: 2

帖子
7
主题
1
积分
149
在线时间
46 小时
注册时间
2008-8-3
最后登录
2014-6-24
发表于 2013-6-17 09:56 | 显示全部楼层
学习了,楼主的维修设备太强大了{:soso_e179:}
回复 支持 反对

使用道具 举报

论坛管理

维修工

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

帖子
9756
主题
1554
积分
1586443
在线时间
10994 小时
注册时间
2010-5-21
最后登录
2019-9-3

杰出贡献勋章优秀版主勋章资料贡献勋章版主勋章常驻会员论坛富豪论坛功臣勋章

QQ
发表于 2013-6-17 10:14 | 显示全部楼层
李师傅辛苦!谢谢!看来没有先进的检测设备,解决这个问题,还是不容易的事!
回复 支持 反对

使用道具 举报

论坛管理

维修工

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

帖子
9756
主题
1554
积分
1586443
在线时间
10994 小时
注册时间
2010-5-21
最后登录
2019-9-3

杰出贡献勋章优秀版主勋章资料贡献勋章版主勋章常驻会员论坛富豪论坛功臣勋章

QQ
发表于 2013-6-17 10:39 | 显示全部楼层
李家伟 发表于 2013-6-17 07:59
重要的是向大家介绍电子负载,维修电源方便,液晶电源的维修使用24V,12V灯泡只能定性的维修电源,不能定 ...

说的不错:有仪器便好讲解有说服力,贵在吸取精华!
zzs
回复 支持 反对

使用道具 举报

高级助工程师

Rank: 13Rank: 13Rank: 13Rank: 13

帖子
2154
主题
26
积分
5525
在线时间
1000 小时
注册时间
2013-3-18
最后登录
2017-8-8

常驻会员

发表于 2013-6-17 13:25 | 显示全部楼层
张占生 发表于 2013-6-17 10:39
说的不错:有仪器便好讲解有说服力,贵在吸取精华!

张生:你中招了{:soso_e120:}
回复 支持 反对

使用道具 举报

高级助工程师

Rank: 13Rank: 13Rank: 13Rank: 13

帖子
1040
主题
73
积分
4745
在线时间
1813 小时
注册时间
2011-1-21
最后登录
2017-4-23

热心会员常驻会员推广活动勋章

发表于 2013-6-17 14:44 | 显示全部楼层
可以                      ,学习
回复 支持 反对

使用道具 举报

初级工程师

Rank: 14Rank: 14Rank: 14Rank: 14

帖子
806
主题
52
积分
8377
在线时间
635 小时
注册时间
2013-3-23
最后登录
2019-5-31
发表于 2013-6-17 15:12 | 显示全部楼层
李老师的仪器就是先进,连红外测温仪都用上了,羡慕啊{:soso_e102:}
回复 支持 反对

使用道具 举报

初级助工程师

Rank: 11Rank: 11Rank: 11Rank: 11

帖子
1022
主题
15
积分
2238
在线时间
755 小时
注册时间
2011-12-20
最后登录
2019-8-14
发表于 2013-6-17 16:05 | 显示全部楼层
仪器确实先进!羡慕啊{:soso_e179:}好文章,学习了。{:soso_e183:}
回复 支持 反对

使用道具 举报

优秀会员

Rank: 10Rank: 10Rank: 10

帖子
1653
主题
283
积分
235912
在线时间
1821 小时
注册时间
2008-1-6
最后登录
2018-6-2

优秀会员勋章最佳技术勋章

QQ
 楼主| 发表于 2013-6-17 18:01 | 显示全部楼层
想z做维修 发表于 2013-6-17 09:39
同以尺寸的液晶电源板改装到同一尺寸的,没有见过带不起负载的,看来又有人没什么好写,又乱来了!!!

同样尺寸液晶屏由于高压板不同,耗电是不同的,往往老款的比较耗电,这个还有什么异议?
回复 支持 反对
