这是便携燃气灶具高压脉冲点火器（直流升压点火模块）

一、用途

专门给燃气灶、猛火灶、户外炉具电子打火使用：输入低压3~5V直流，升压产生上万伏高压电弧，击穿空气点燃燃气，替代传统压电陶瓷点火器，火花更强、点火更稳定。

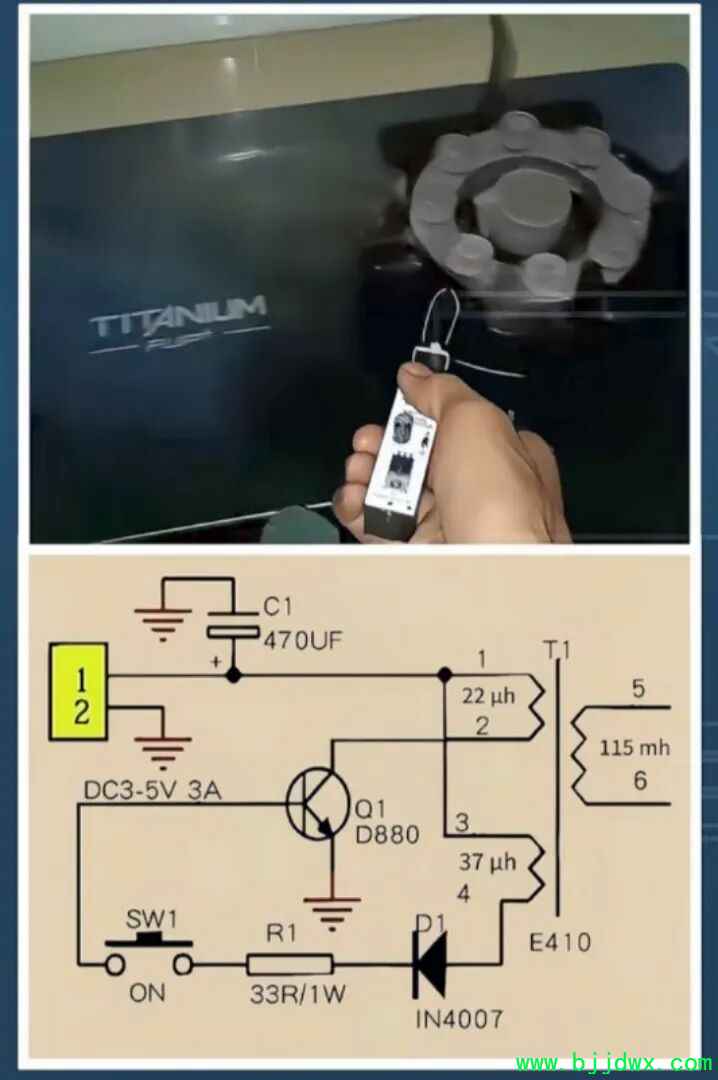

图中实物就是手持点火装置，对准炉头金属针即可打出电火花引燃天然气/液化气。

二、电路原理图完整解析

1. 供电输入

黄色1、2引脚：DC 3~5V 3A（常见锂电池、USB 5V供电），负极接地。

2. 振荡开关电路

- Q1（D880 NPN功率三极管）、变压器T1初级绕组（1/2/3/4脚）构成自激振荡升压电路，把低压直流变成高频交流电；
- C1（470μF电解电容）：电源滤波稳压，稳定输入电压；
- SW1（ON按键开关）：点火触发按键，按下导通电路工作；
- R1（33Ω 1W电阻）+ D1（IN4007二极管）：限流保护，防止三极管过流烧毁。

3. 高压输出绕组

变压器T1次级5、6引脚：升压输出高频高压脉冲，两根线接点火针，尖端产生蓝色电火花。
变压器型号E410是高频升压专用脉冲变压器。

三、核心特点

1. 低压直流驱动，可充电手持便携，不用市电；
2. 输出高压电弧长，低温、潮湿环境也能可靠点火；
3. 电路极简，元件成本低，适合改装各类无点火灶具；

⚠️安全提醒

次级5/6端输出上千伏高压，触摸会产生强烈电击，调试/使用时不要触碰输出金属电极。脉冲点火器分步维修教程（按故障现象排查）






前置安全提醒

1. 次级5、6脚输出上千伏高压，通电检修禁止触碰输出高压线、点火针；
2. 供电为3~5V低压，检修无触电危险，但短路会烧毁三极管D880。

一、先分4类常见故障，对应排查

故障1：按下开关SW1，完全无火花、无轻微“滋滋”放电声

步骤1：检测供电

- 断开电源，万用表直流档测黄色1/2脚电压，必须3V~5V；
- 电压为0：电池亏电、充电线断线、供电插座虚焊，更换电池/补焊进线。
- 电压正常：往下查。

步骤2：检测按键开关SW1

- 按下开关，万用表通断档测SW1两端，按下应导通、松开断开；
- 不通：开关内部氧化断线，直接更换同规格轻触开关。

步骤3：检测限流电阻R1（33Ω/1W）

- 断电测电阻阻值，正常33Ω左右；无穷大=电阻烧断，更换33Ω 1W电阻。

步骤4：检测二极管D1（IN4007）

- 万用表二极管档测正向压降0.5~0.7V，正反都无穷大=二极管断路，更换IN4007。

步骤5：检测功率管Q1（D880三极管，最易损坏）

D880是高频开关核心，烧坏占80%故障：

1. 断电拆下三极管，万用表测引脚：
- 集电极、发射极击穿短路（正反都导通）→ 管子烧毁，更换D880；
2. 更换后依旧不打火：检查三极管周边焊点有无虚焊，补焊。

步骤6：滤波电容C1（470μF）

- 电容鼓包、漏液直接更换；无外观损坏可测容量，容量衰减会导致火花微弱/不点火。

步骤7：脉冲变压器T1（E410）

以上元件全部完好仍无火花，测变压器绕组通断：

1. 初级绕组1-2、2-3、3-4应有低阻值导通；任意绕组断路=变压器内部断线，只能整体更换脉冲升压变压器。
2. 次级5-6无穷大是正常（高压绕组）；若5-6短路，变压器击穿报废。









故障2：按下开关有微弱滋滋声，但火花很短、点不着火

1. 测供电电压：电压偏低，更换满电电池；
2. 检查C1 470μF电容：电容容量衰减，直接换新；
3. 查看高压线/点火针：高压线破皮漏电、点火针积碳，清理积碳、包裹破损高压线缆；
4. D880三极管性能衰减，直接更换新D880。



故障3：松手后依旧持续打火，关不掉

1. SW1按键内部粘连短路，更换开关；
2. R1电阻短路、D1二极管击穿，更换对应元件。



故障4：偶尔打火、时好时坏

1. 全板补焊所有焊点：变压器引脚、三极管、开关、供电端子虚焊是高发问题；
2. 高压输出线头松动，重新压紧接线；
3. 开关金属触点氧化，砂纸打磨触点或直接换开关。

二、元件替换规格（配件采购标准）

1. Q1：D880 NPN功率三极管（不可用9013小管子替代）
2. D1：IN4007整流二极管
3. R1：33欧姆 1瓦碳膜/金属膜电阻（不能用1/4W小功率，容易烧）
4. C1：470μF 10V以上电解电容
5. 变压器：E410脉冲升压变压器（同绕组参数替换）

三、维修操作顺序（标准流程）

1. 断开供电电源，肉眼直观检查：
先看有无元件鼓包、烧黑、断线、虚焊，优先更换损坏外观件；
2. 万用表静态断电测量所有元件通断/阻值；
3. 更换损坏元件，补焊全部松动焊点；
4. 接低压电源，按下开关测试电火花；
5. 无火花再逐级复测变压器绕组。

四、维修避坑要点

1. 更换D880时，引脚不要接反，焊完确认引脚无短路；
2. R1必须1W功率，小功率电阻通电瞬间烧毁；
3. 高压输出5/6脚线缆破损会漏电，看不到火花，务必用绝缘胶带包裹；
4. 不要短接R1电阻，会瞬间击穿D880三极管。
