原作者浙江方位
1.SONY WM-FX193收放机

上次撰文介绍了该机的维修及摩机过程。为了工作时间长一些，我使用一节14500锂电池加占位筒，即4.2V供电电压给机器供电。机器工作一段时间，播放磁带的声音不失真，收听AM中波信号声音也不失真，不过FM波段声音又失真了(人声对白含混不清，背景沙沙声较大)。

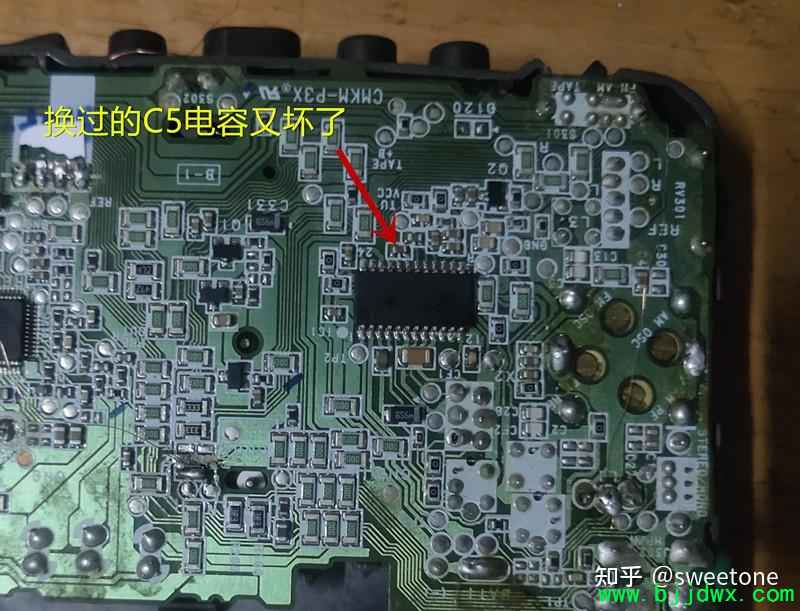

好在FM频率低端（如87.5MHZ）的节目声音正常无失真。失真的电台信号偏在高频这一侧，怀疑频率跟踪偏移，导致个别信号不佳。上次用锂电池4.2V供电后，曾经通过换掉TA2111芯片AFC（自动频率控制）19脚与21脚OSC本振电路之间的耦合电容C5 6PF修复过机器，难道又是C5电容故障了？

由于AFC电路只是稳定接收效果，其不接入本振回路，也不影响收音。试着拆下电容C5，再收听FM电台信号，收到的几个电台信号居然不再有含糊不清的失真现象，只是收到的电台频率刻度变化了。这当然是芯片内部AFC变容二极管不接入本振回路引起本振频率变化的缘故。但是，也说明的确又是C5故障，使得FM解码输出的声音失真了。


分析维修：

因为在用普通电池3V电压供电情况下，FM收音基本正常；而用了锂电池4.2V电压供电情况下，TA2111芯片AFC（自动频率控制）19脚与21脚OSC本振电路之间的耦合电容C5 6PF已经故障了2次。怀疑供电电压变高后，本振回路电感的自感电势（特别是开关收音电源瞬间）也会变高，就有可能击穿损坏耐压不高的贴片电容。

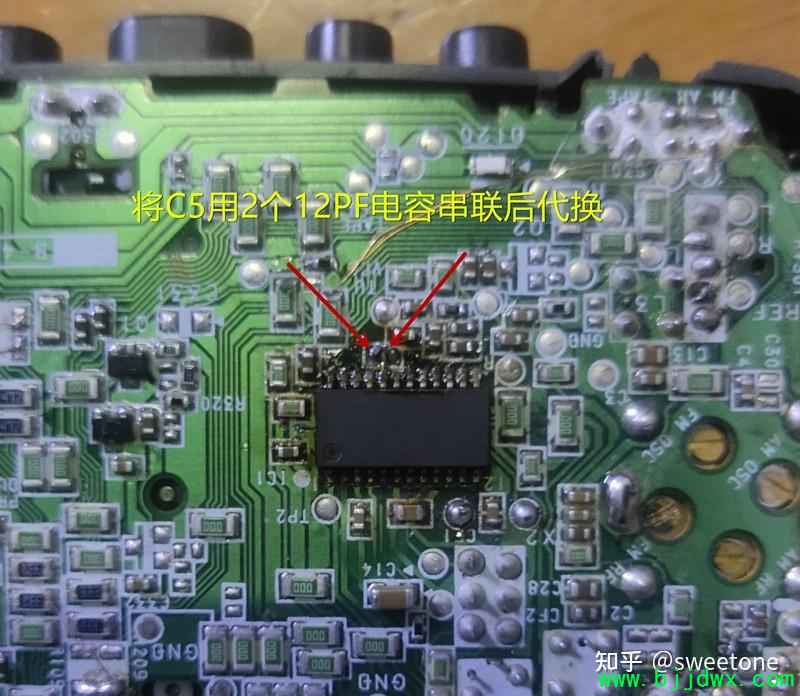

一个电容承受的电压，若用两个同样容量的电容串联来承受的话，则每个电容可以只分担承受一半电压。于是将C5换成两片个12PF贴片电容串联后焊接到焊盘上，再试听，收到的FM电台信号不再有含糊不清的失真现象。使用至今，每次开机收到的FM电台声音都一直正常。
