         做暖通、设备运维、厂房制冷的朋友应该都清楚，冷水机组是整套空调制冷系统里最关键的设备。不管是车间降温、室内恒温，还是大面积区域制冷，全都靠它源源不断产出冷水。本文详细说明设备原理：

• 一台螺杆机组由哪些部件组成？
• 每个部件在系统里承担什么工作？
• 整套制冷循环是怎么一步步运行的？
• 冷冻水、冷却水、冷媒系统有什么不一样？

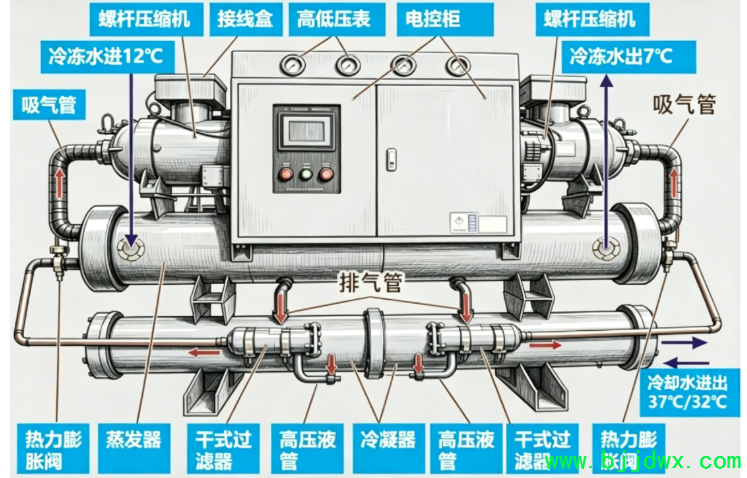

• 顶部：电控操作区、压力监测区
• 左右两侧：两台螺杆压缩机（设备动力来源）
• 中部：干式蒸发器（制取低温冷冻水）
• 底部：满液式冷凝器（设备换热散热）



下面拆解每个部件的作用，新手也能轻松看懂。


1、螺杆压缩机
压缩机是制冷系统的动力源头，日常最主要的工作就是压缩、加热制冷剂，带动整机冷媒持续循环流动。


2、电控柜
电控柜就是整台机组的操控中心，屏幕操作、设备启停、故障提示全部集中在这里，配备了触控显示屏、启停按键、故障指示灯等常用组件。日常运维中，我们调节冷冻水温度、启停设备、调整冷量大小，全部在电控柜上完成。


一旦遇到系统高低压异常、电机过载、缺水防冻、管路故障等问题，机组会立刻停机保护，同时触发声光报警，提前规避设备烧毁、管路冻裂等各类故障，最大程度保护设备。





3、蒸发器
我们日常制冷用的低温冷水，全部依靠蒸发器换热制取，是产冷的关键设备。
标准工况下的运行流程：12℃常温冷冻水进入蒸发器，和内部冷媒充分换热降温，最终产出7℃低温冷冻水。降温后的冷水，通过冷冻水泵输送到室内各个暖通末端，包括FCU风机盘管、AHU组合空气处理机组、MAU全新风机组，以此完成车间、室内的降温制冷工作。


4、冷凝器
简单说，制冷的本质就是热量转移：蒸发器把室内的热量吸收到机组内部，冷凝器再把这些热量搬运到室外散掉。它的主要作用是冷却高温冷媒，让气态的制冷剂快速降温液化，保障循环持续进行。


常规散热循环流程：吸收机组热量后的37℃冷却水，输送至室外冷却塔散热，降温至32℃后回流机组，持续带走设备运行热量，避免机组制冷量衰减、高温报警。


5、干燥过滤器
机组长期运行，冷媒管路里难免会混入杂质、积水，时间久了容易堵塞管路、造成冰堵，直接影响制冷效果，还会损伤设备。干燥过滤器的作用就是持续过滤、净化冷媒，去除系统内的水分和杂质，保证冷媒干净干燥，让制冷循环更顺畅，既能稳定制冷效果，也能有效延长机组使用寿命。




6、热力膨胀阀
高压常温的液态冷媒，不具备换热制冷的条件，无法直接用于降温。热力膨胀阀的核心作用就是节流降压，高压冷媒经过狭小阀口后，压力和温度快速下降，变成低温气液混合状态，为蒸发器高效换热制冷提供必要条件。

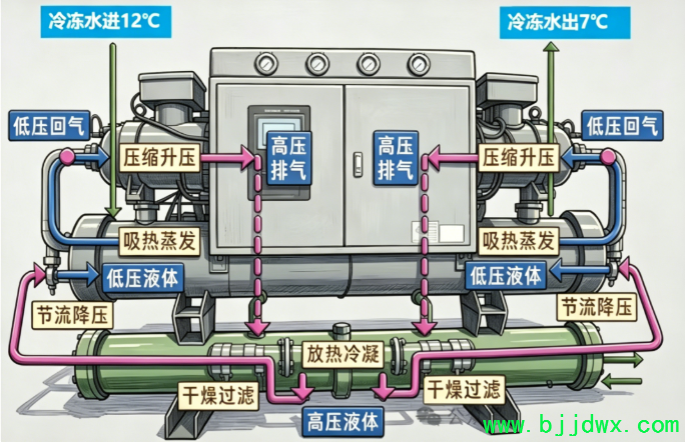

二、制冷循环全过程
很多新手觉得机组制冷原理很复杂，其实拆开来看，整套循环就只有压缩、冷凝、节流、蒸发四个步骤，依靠闭环循环持续转移热量，实现稳定制冷。

• 压缩：冷媒在蒸发器吸收热量后，会变成低温低压的气体，通过吸气管进入压缩机。压缩机螺杆高速转动、挤压冷媒，让冷媒的压力和温度快速升高，形成高温高压的气态冷媒，再通过排气管送入冷凝器。
• 冷凝：高温高压的气态冷媒进入冷凝器后，会将自身热量传递给冷却水，温度快速降低，从气态冷凝成常温高压的液态冷媒。吸收热量后的冷却水温度升高，回流到室外冷却塔，通过风机吹风散热降温，之后再次回流冷凝器，持续参与散热循环。
• 节流：液化后的冷媒先经过干燥过滤器，彻底滤除杂质和水分，再进入热力膨胀阀。经过阀口节流作用，冷媒压力、温度骤降，最终形成低温低压的气液混合冷媒，送入蒸发器。
• 蒸发：低温气液冷媒包裹着蒸发器内部的冷冻水管，持续吸收管内12℃冷冻水的热量，将水温稳定降至7℃左右。制取完成的低温冷水，通过水泵输送到室内各个末端设备完成制冷。而冷媒吸收热量后，会重新变回低温低压气体，回流至压缩机，开启新一轮制冷循环。

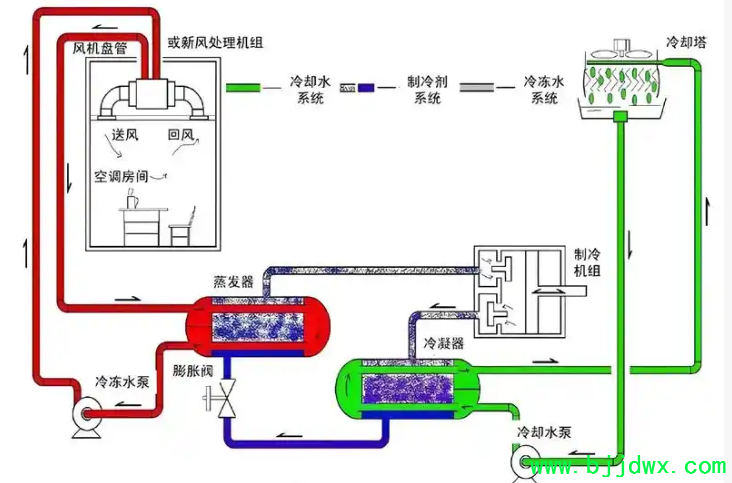

三、三大循环
冷水机组能够稳定运行，离不开三套循环系统的协同配合，这也是运维工作中最常接触、最容易混淆的知识点，这里给大家通俗区分清楚：
冷媒内循环（机组换热循环）


压缩过程：压缩机加压升温 → 冷凝器放热液化 → 膨胀阀节流降温 → 蒸发器吸热汽化 → 回流压缩机，形成完整闭环换热。

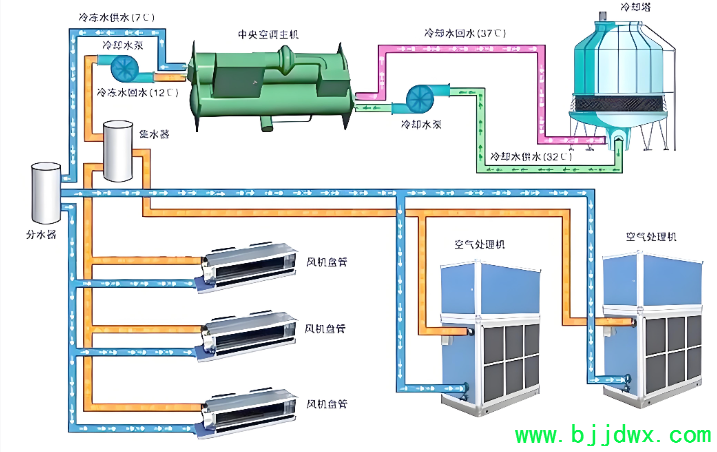

冷冻水循环（室内制冷循环）：蒸发器产出7℃冷水 → 水泵输送至室内末端制冷 → 水温升高后回流蒸发器 → 再次降温循环复用。


冷却水循环（机组散热循环）：冷却塔低温水进入冷凝器吸收设备热量 → 升温后的水流回冷却塔散热 → 降温后再次送入机组循环。


总结：冷媒负责转移热量，冷冻水负责输送冷量，冷却水负责排出热量。压缩机提供运行动力，电控系统全程保护设备，蒸发器负责产冷、冷凝器负责散热，最终实现机组持续制冷。.
