VLR-W19DAH96KMBAD0REVDkingthink.7z

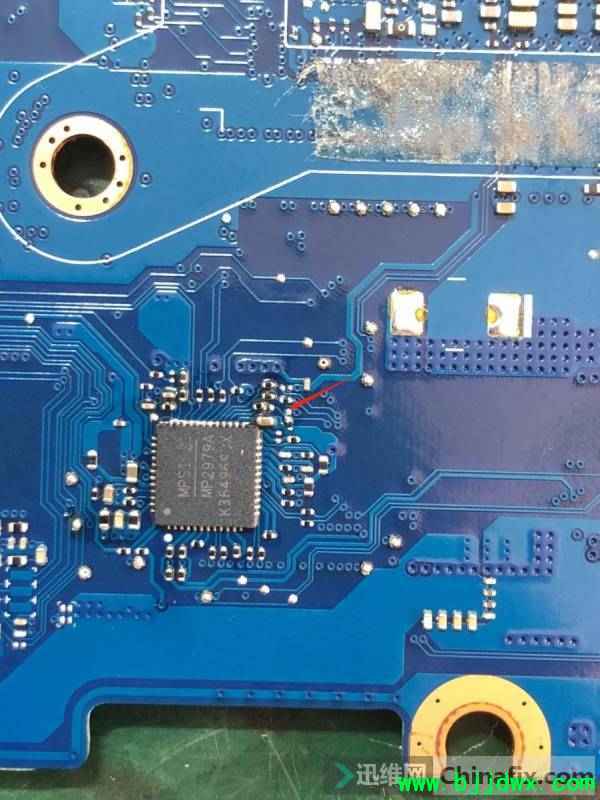

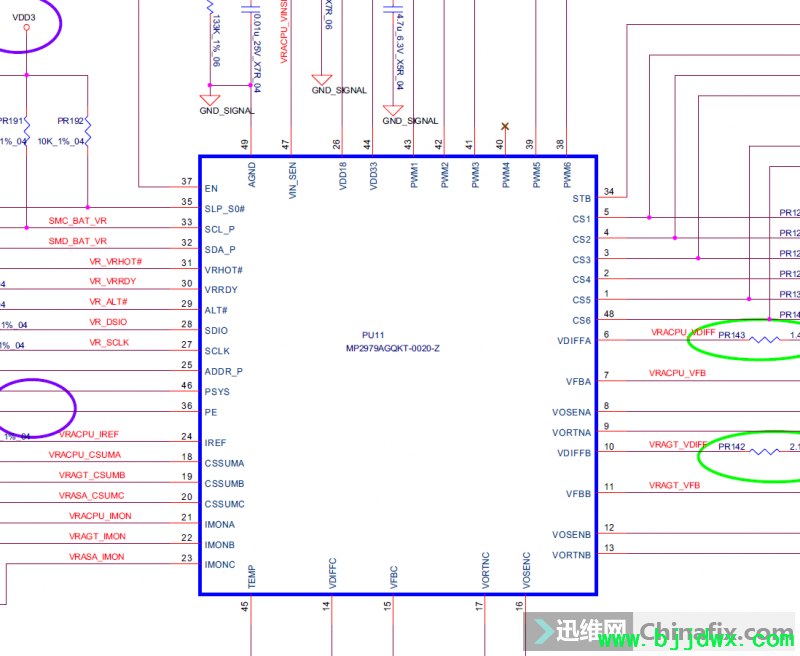

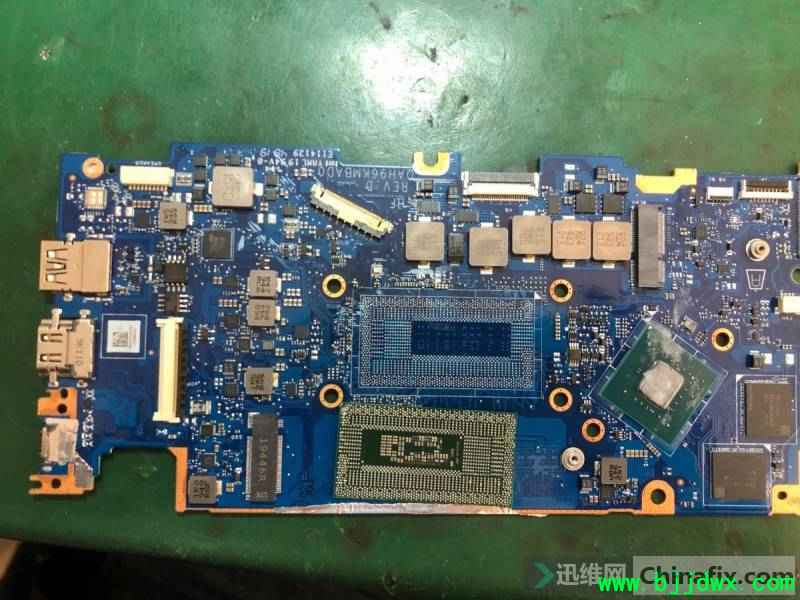

其他供电都OK了，就是不出CPU供电。这个机器没图纸，CPU供电芯片MP2979A，参考其他图纸。





用风枪吹CPU和按压CPU都一样没反应，最后拆下和VR_SCLK相连的两个电阻，量CPU端的对地值无穷大。

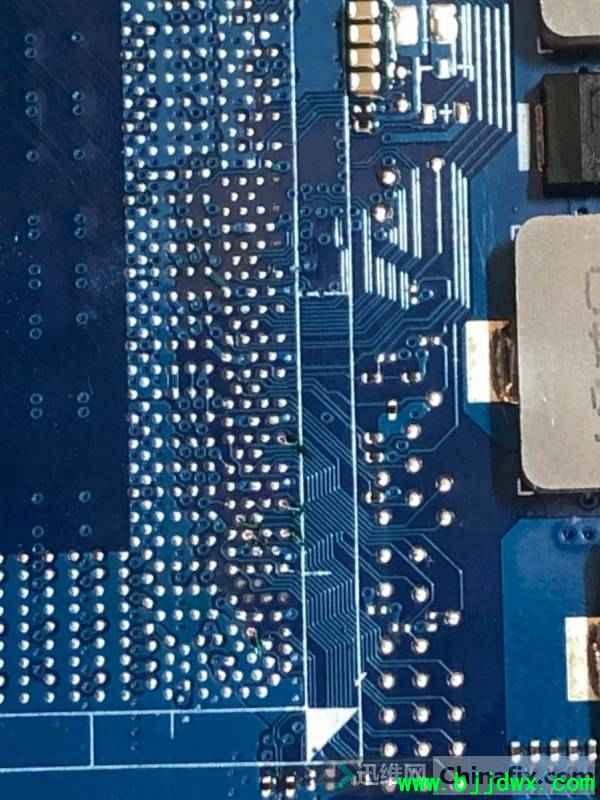

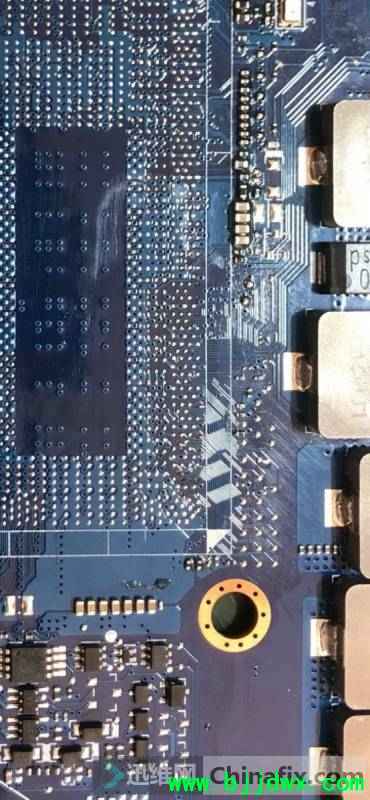

掉6个点，刮线补好，上漆

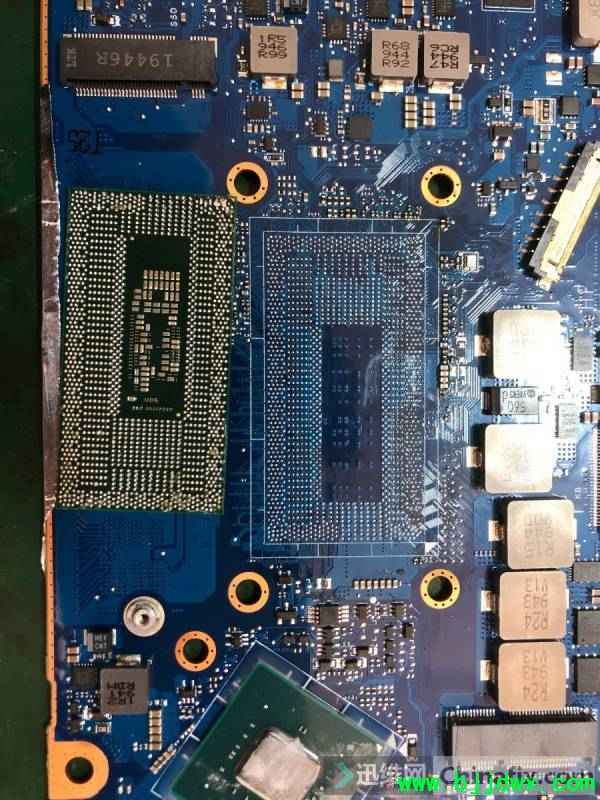

再测VR_SCLK  CPU端对地值，275，正常，把电阻焊回原位

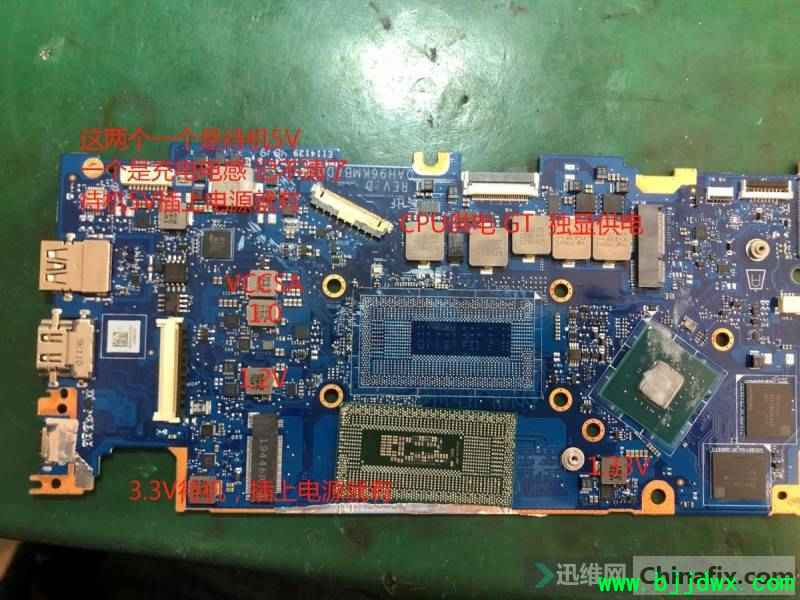

主板供电图
