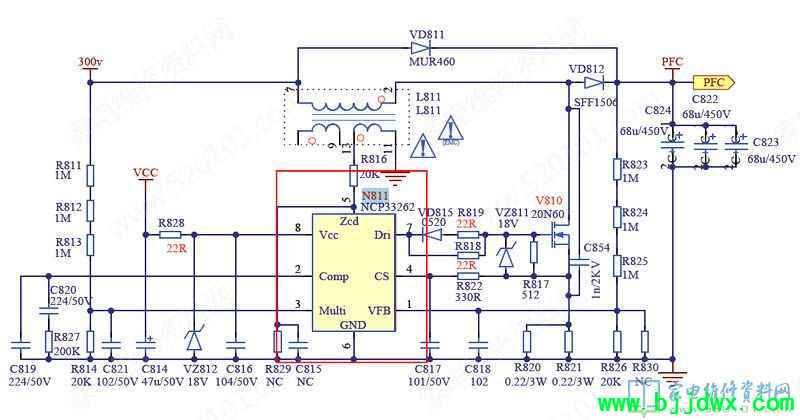

海信RSAG7.820.1913电源板电路原理图.pdf

打开方式: Adobe Reader 9.0
资料大小: 263.49 KB
下载次数: 2
上传会员: 好人
上传时间: 2021-09-12
本站网址: www.bjjdwx.com
查看附件所在的主题
下载附件

海信LED42K11P液晶电视不开机的故障维修:

本帖最后由好人于 2021-9-12 08:28 编辑

接修一台海信LED42K11P液晶电视，故障表现为三无，拆开机器，其电源板号RSAG7.820.1913

，检查发现保险丝烧了，进一步检查，桥堆击穿，N811(33262)损坏、V811、VZ811、R822、 R819、R818、R820、R821损坏，更换上述元件修复。

同一主题附件:

海信RSAG7.820.1913电源板电路原理图.pdf (263.49 KB)
