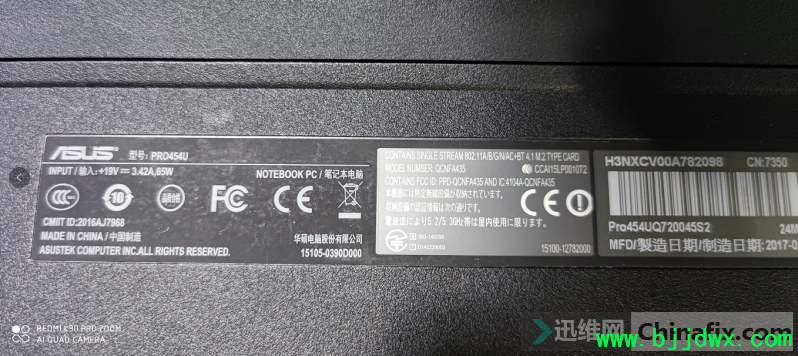

笔记本修了好几天，直到今天才修好，现把检修流程发出来。
先分析故障现象，导致这个现象无非就是BIOS程序错误或者CPU以及显卡温控方面的问题。
CPU温度高会掉电，但是不会这么快，所以排除。
这下没有眉目了，突然发现BIOS中CPU温度显示为64度不变（ASUS的笔记本不接硬盘开机直接进BIOS）。这下有方向了，BIOS中CPU温度不变说明CPU和EC之间传递温度的信号没通。

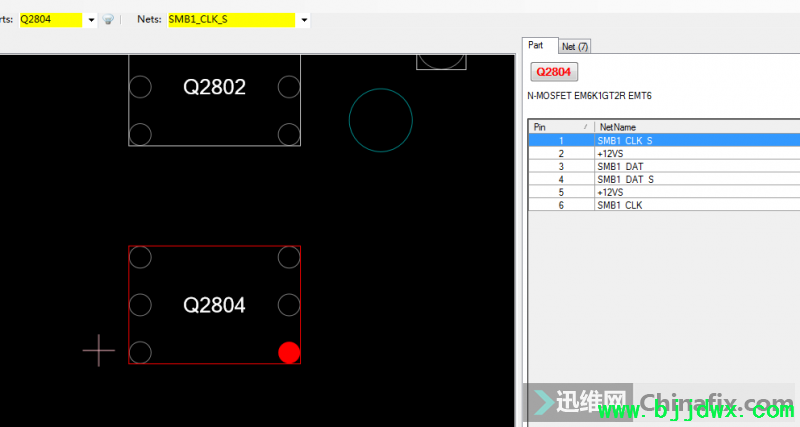

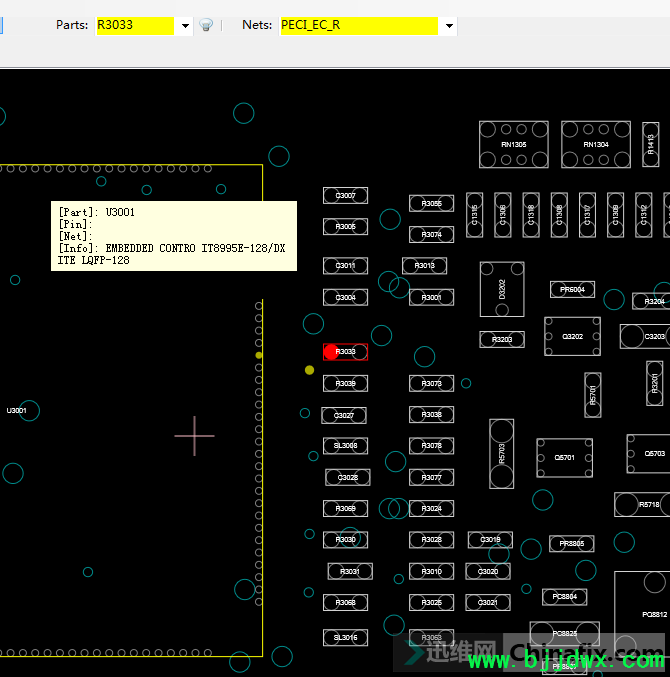

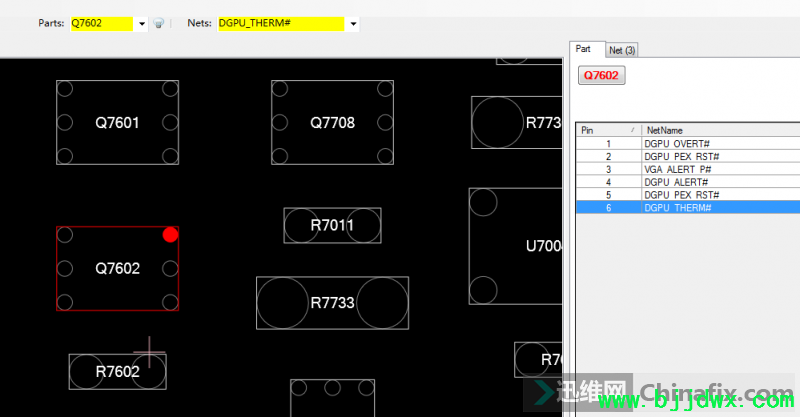

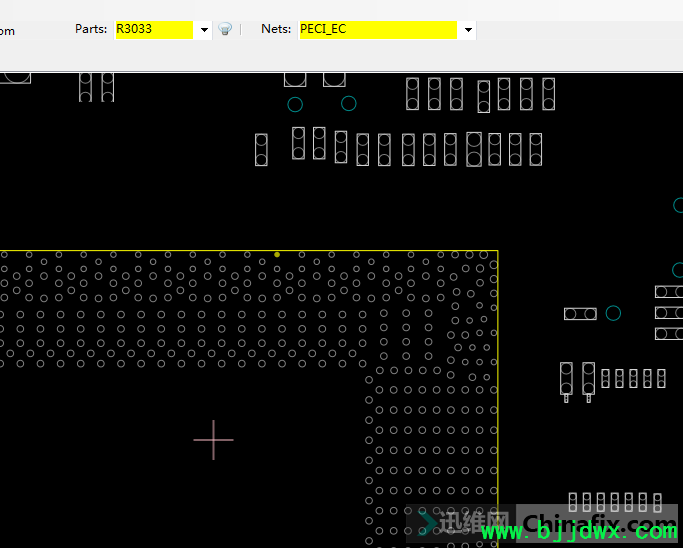

马上在点位图的Nets栏搜PECI，发现有PECI_EC和PECI_EC_R两个型号，点开一看PECI_EC在CPU上，PECI_EC_R在EC的117脚，中间就一颗43欧姆的电阻R3033。






复盘一下，这个开机一两分钟后风扇狂转，再过几分钟左右掉电的故障，就是由于PECI总线异常导致的。做维修近二十年，一直没注意到PECI这个总线，真是惭愧。
