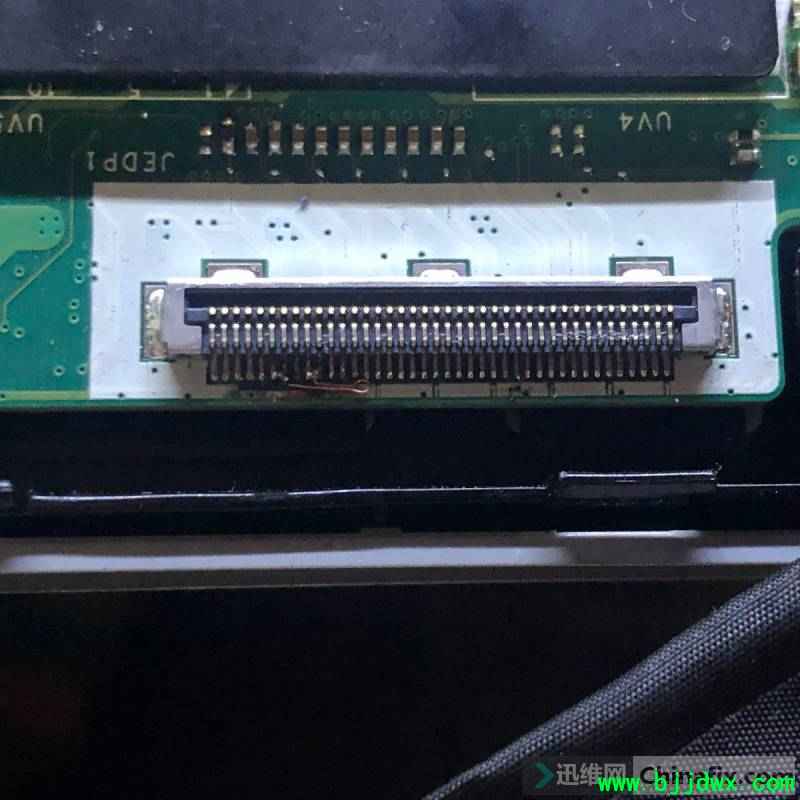

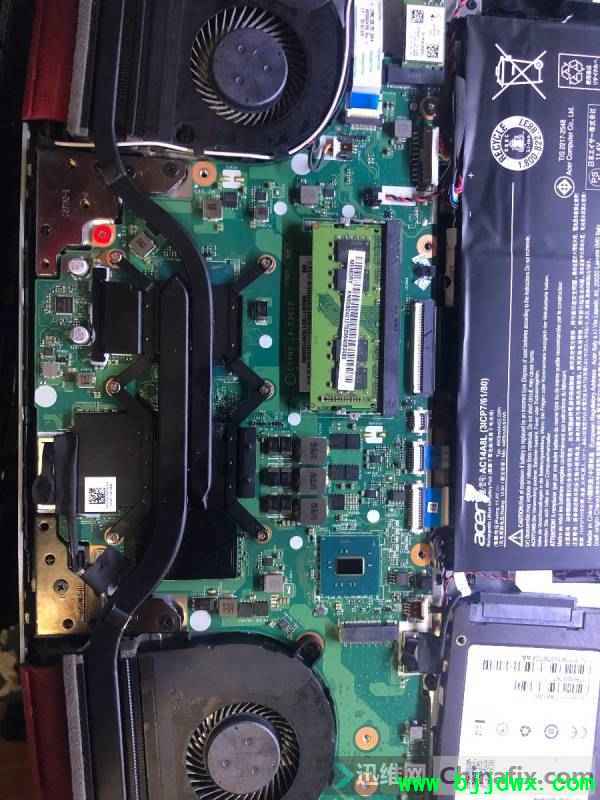

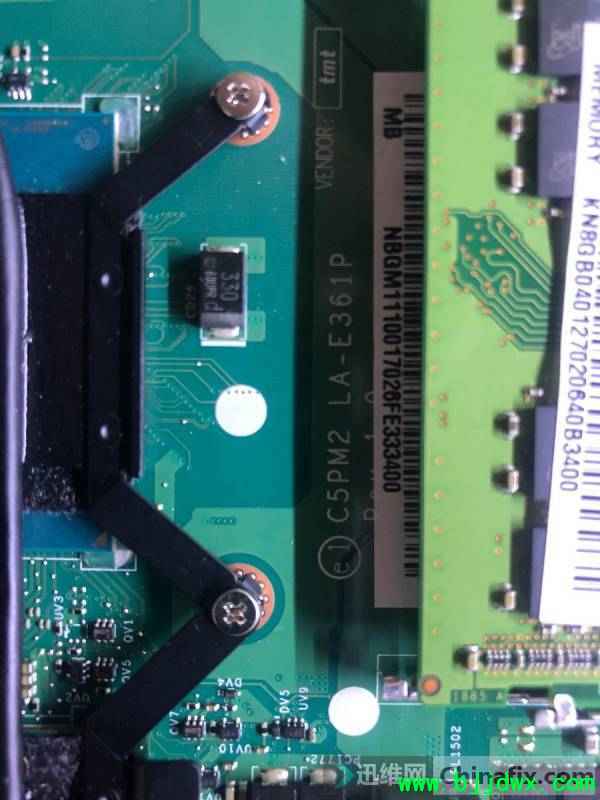

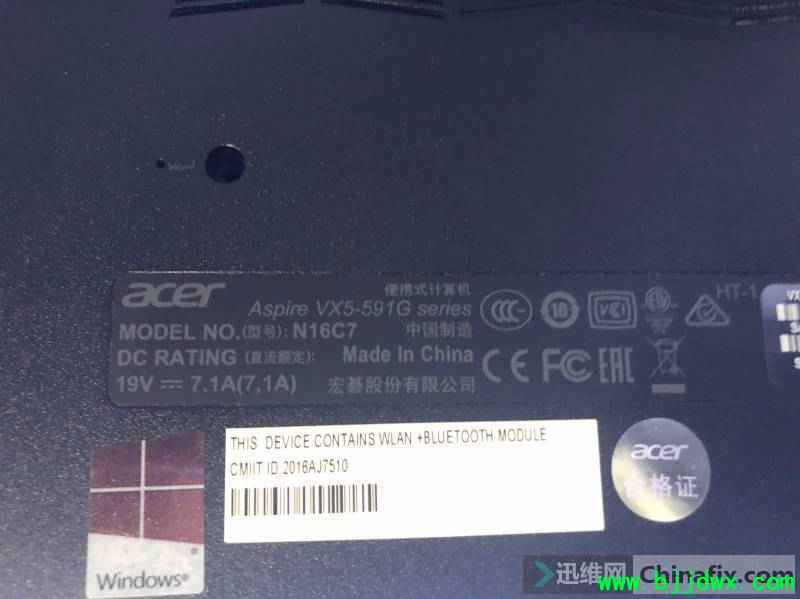

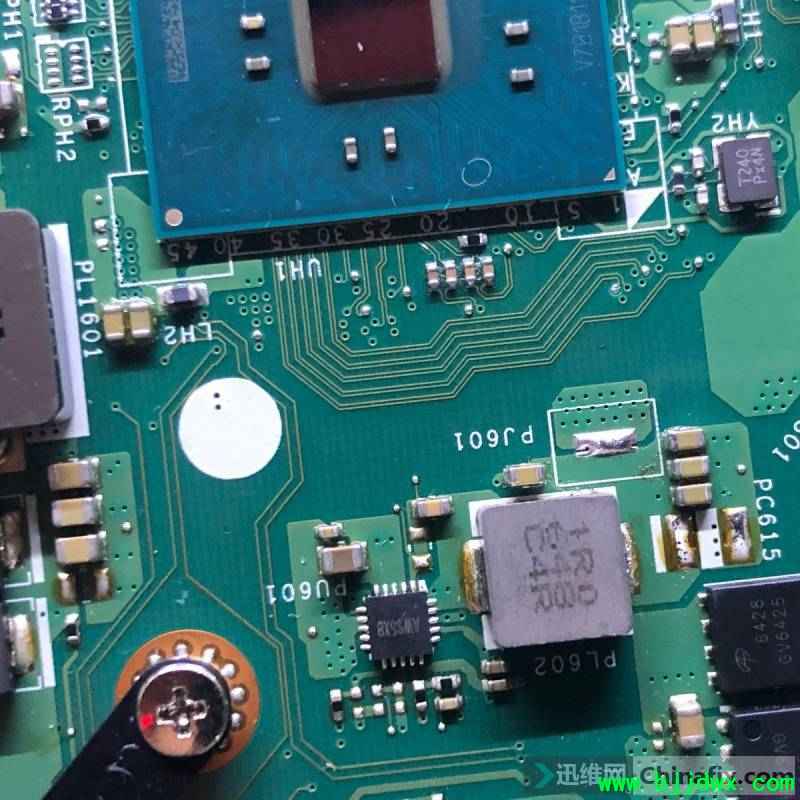

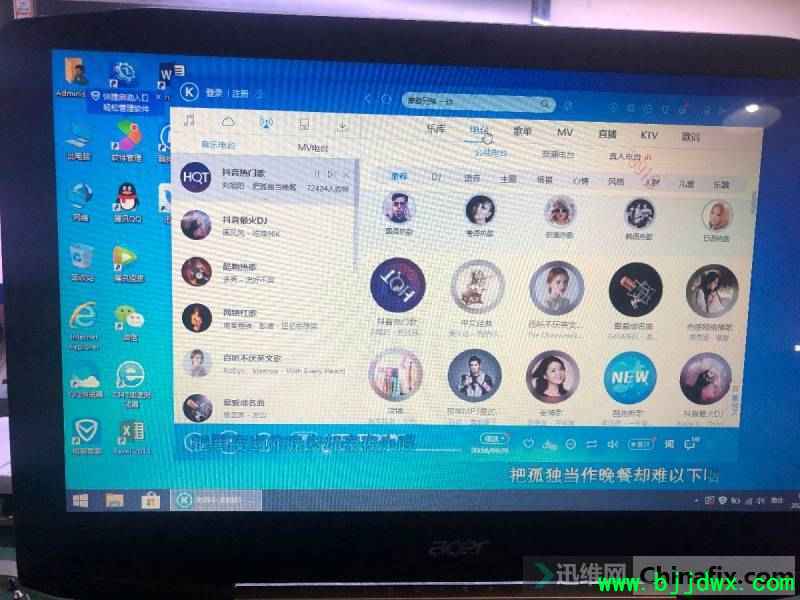

| 今天一早刚开门，来了个女孩儿，拿了个笔记本过来，说放一晚上就开不了机了，接过手，插上电源，确实不开机，跟她说要拆机检测，让她搁凳子上坐着等会儿先，她说要不这样，你先检测，我留个电话给你，我有事儿，得先走，到时候你给我打电话就行。哈哈，我就喜欢这样直接的客户。OK，拆机！看看是个什么鸟！ 型号：VX5-591G 故障：不触发   拆开，检测到+3VALW短路，+1.0VALWP短路，两个电压同时短路的，多半都是桥坏了，好吧，还是按照流程，打开图纸，（鑫智造里面有）看看是个什么鸟 经检测，发现是桥短路了，断开了两个电压接的所有东西，都还是短，那么就只有桥了，这是SR30W的桥，之前发的有两颗，还剩一颗，跟客户报价！360！客户直接给我彪一句：干就完了！ 好吧，干就完了！ 上BGA，轻松的拔下，又轻松的拖平，轻松的去测量之前那两个电压，没短路，OK！装桥！  等他冷却，然后插上电源，电流一路小跑到1.1左右，好吧，刷bios，（4代以上的机器换了桥都得刷bios，不然会亮机慢，会无CPU供电）亲测！本来准备去淘宝买的，没想到论坛上有位大哥去买过，然后分享出来了，上RT809F，备份好原机的，万一出意外了呢，三两下完事儿！ 插上电源，插上键盘，第一次开机，他重启了三次，是正常的，没一会儿，看到键盘大小写灯亮了，笑了然后我就笑了··· 装机！所有的装完，开机测试，发现点不亮！然后一看键盘大小写灯都是亮的，不应该呀！仔细一看，发现暗屏！唉，本来就笑了，现在又哭了~没办法，查一下屏的开启信号和亮度调节，发现OV，量阻值，没短路，估计都是桥没干好，唉，看来得去同行那里找一颗了 又继续干桥，轻松的拆下，轻松的拖平，轻松的装上，轻松的冷却，轻松的上电，轻松的刷bios，轻松的插上电源，电流轻松的跑上去了，但是！我不轻松了！还TMD一个吊样！ 只有一个办法了，找个3.3V接到开启信号那里去，找了LCDVDD，因为只有这个电压是开了机之后才出来的   短接完了之后，再次上电测试，发现还是暗屏！唉，换屏试试吧，换了屏之后，点亮了，唉，只有再给客户报一次价了 不管了，先装机测试，看看其他还有没有什么问题！经测试，其他无任何问题，一切正常！维修结束！接下来就是打电话给客户了！唉，烦！  顺带附上bios和图纸点位 |
[/url]
LA-E361P图纸点位.zip (1.92 MB)
LA-E361P亮机快，已验证.rar (3.86 MB) LA-E361P原厂.rar (4.75 MB) Powered by Discuz! X3.4
