本帖最后由 zheng39680 于 2020-5-1 15:51 编辑

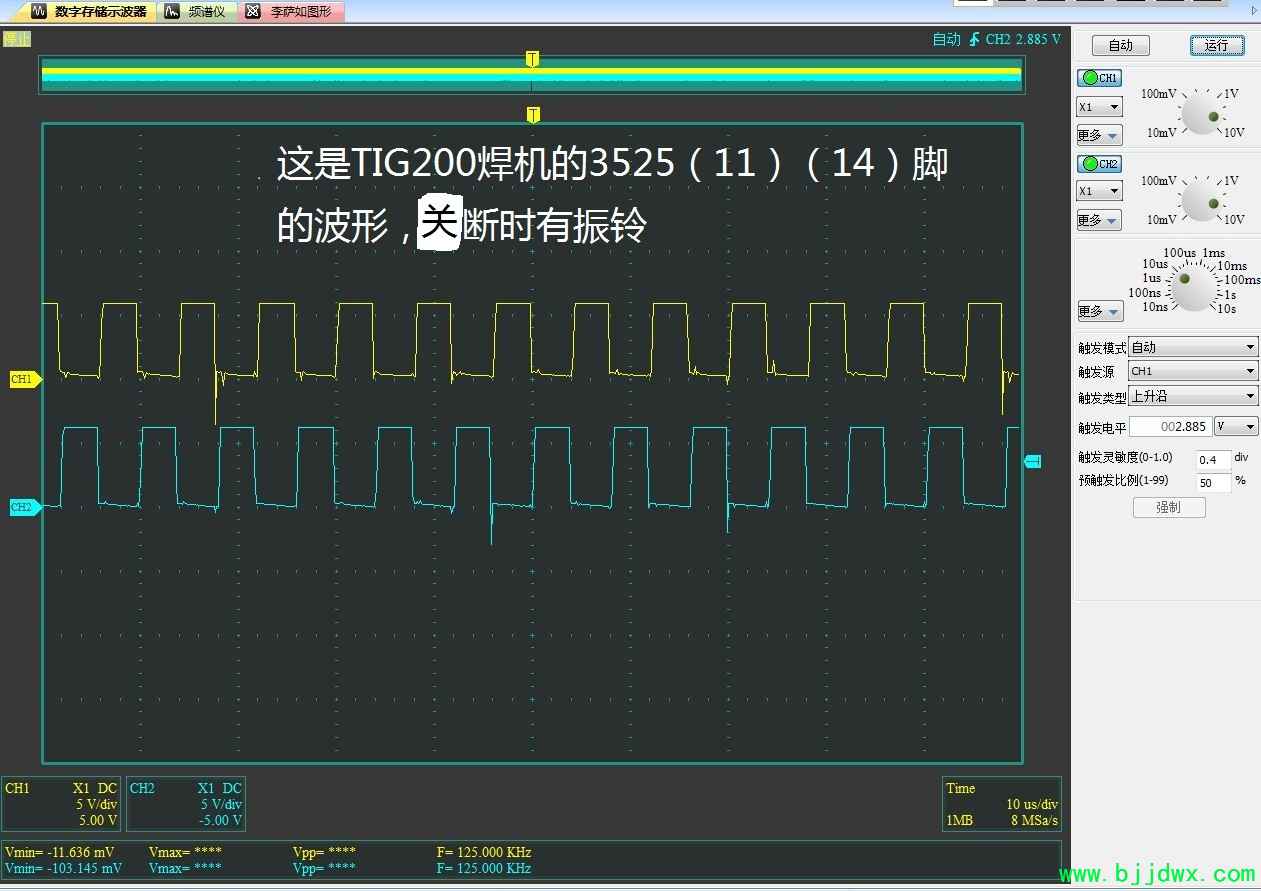

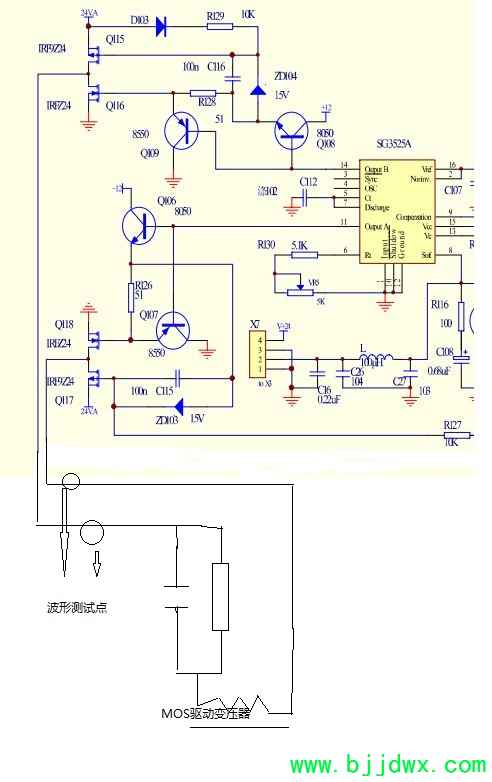

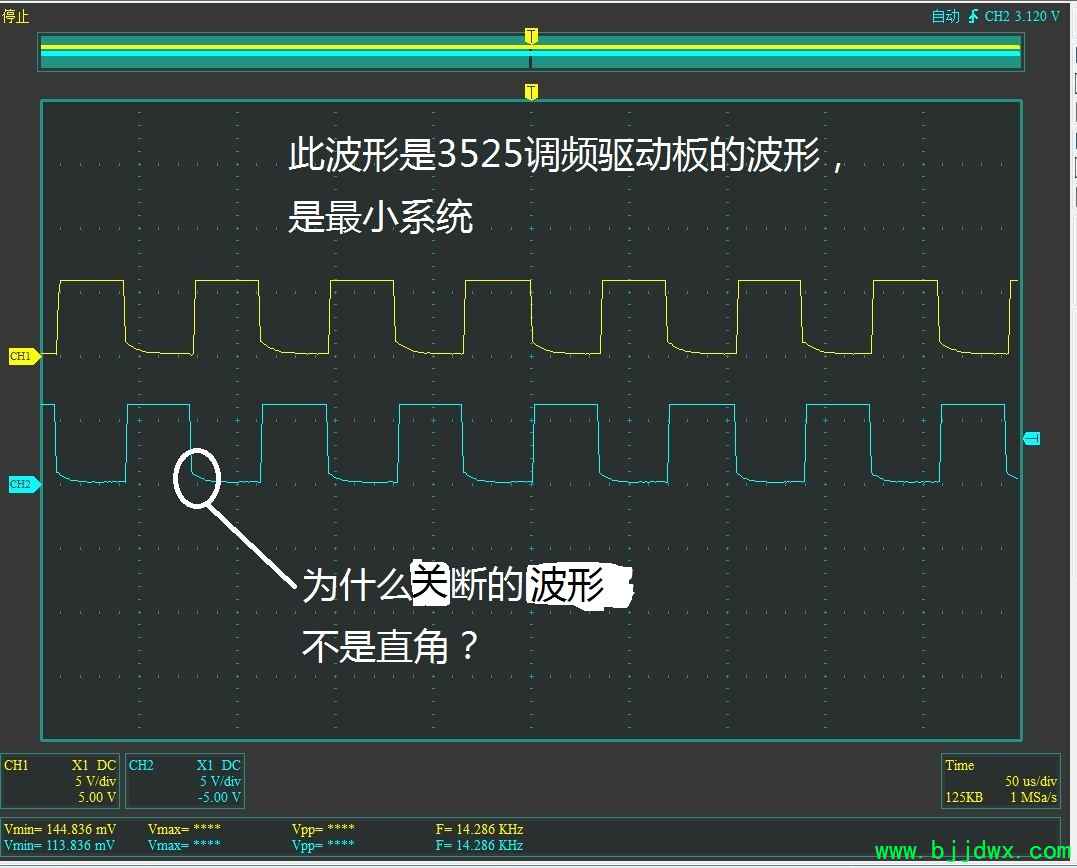

接修一台氩狐焊机，是手工焊和氩狐焊两用的，客户称此机氩狐焊时经常无输出，要重复开关机有时正常，今天无论开关N次没输出报修。接通电源，转到手工焊模式，漏电开关跳闸。转到氩弧焊模式，有时跳闸，不定时跳闸。测各MOS管无坏件，测输出的高频二极管无坏件。断开上板与中板的300V连接线，不再跳闸。测3525各脚 电压基本正常，波形如下图。以为3525损坏，把3525拆下来，装到打鱼机的驱动板上，测波形如下图，估计3525没损坏。换个新的3525上机，波形依然是下图一样。请问这波形正常吗？请多多指教，谢谢
