一台亚都YC-XI00C8型加湿器，开机后无反应。

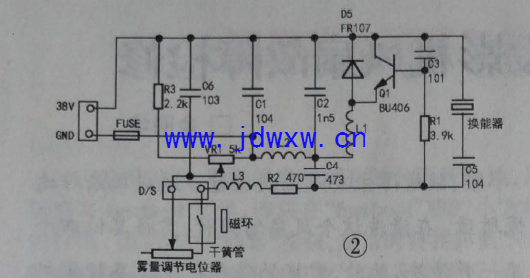

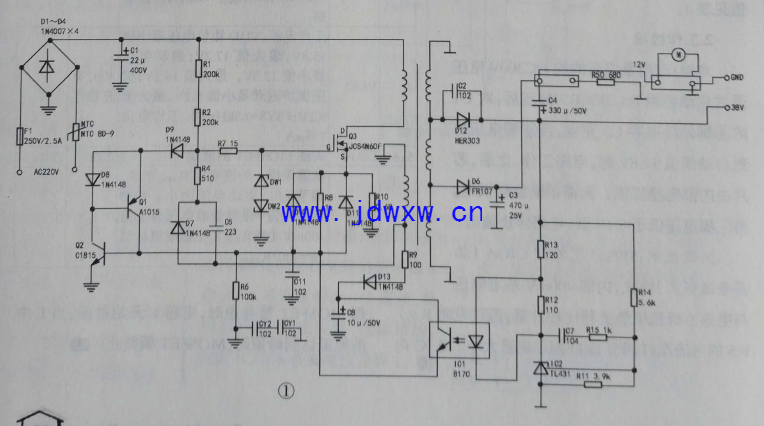

分析检修:查水槽内压电陶瓷换能器表面无过多污垢。接通电源后，上下移动水位检测磁环，加湿器无反应，昕不到风扇转动声音，判断加湿器电源板有故障。拆下加湿器底座，上电后测量电源板输出电压均为0，确认电源板确有故障。该电源电路如图1所示。
接通电源，测C1两端电压为0，断电后测C1两端电阻为0Ω，断定电源板主变换电路有短路故障。在路检测，发现保险管F1断路，整流二极管DLD2和场效应开关管Q3击穿。拆下Q3后再测，C1两端电阻仍为0Ω，经查DW1、DW2已击穿。更换D1，D2、Q3、DW1，DW2，在F1两端焊接一只60W/220V白炽灯泡，此时接通电源，灯泡闪亮一下即熄灭，风扇开始运转，压电陶瓷片上方水面喷出水柱，转动雾量调节电位器，水柱上方雾化，证明故障己排除。拆下白炽灯泡，换上保险管Fl，交付使用。
