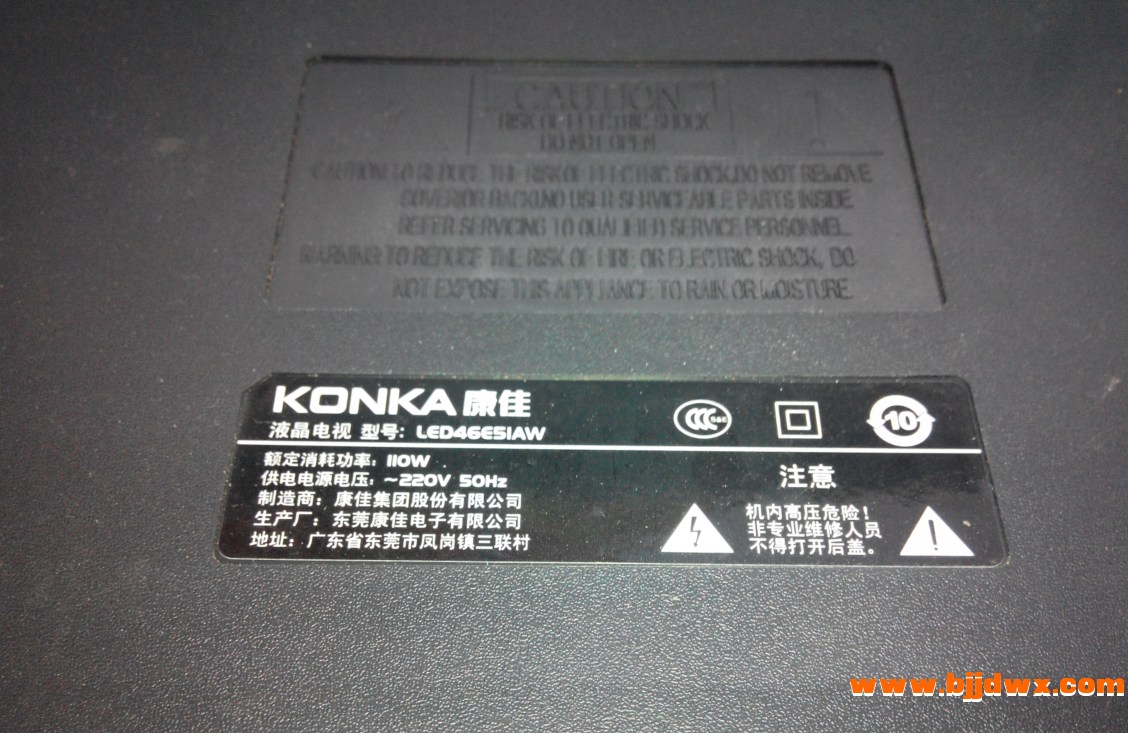

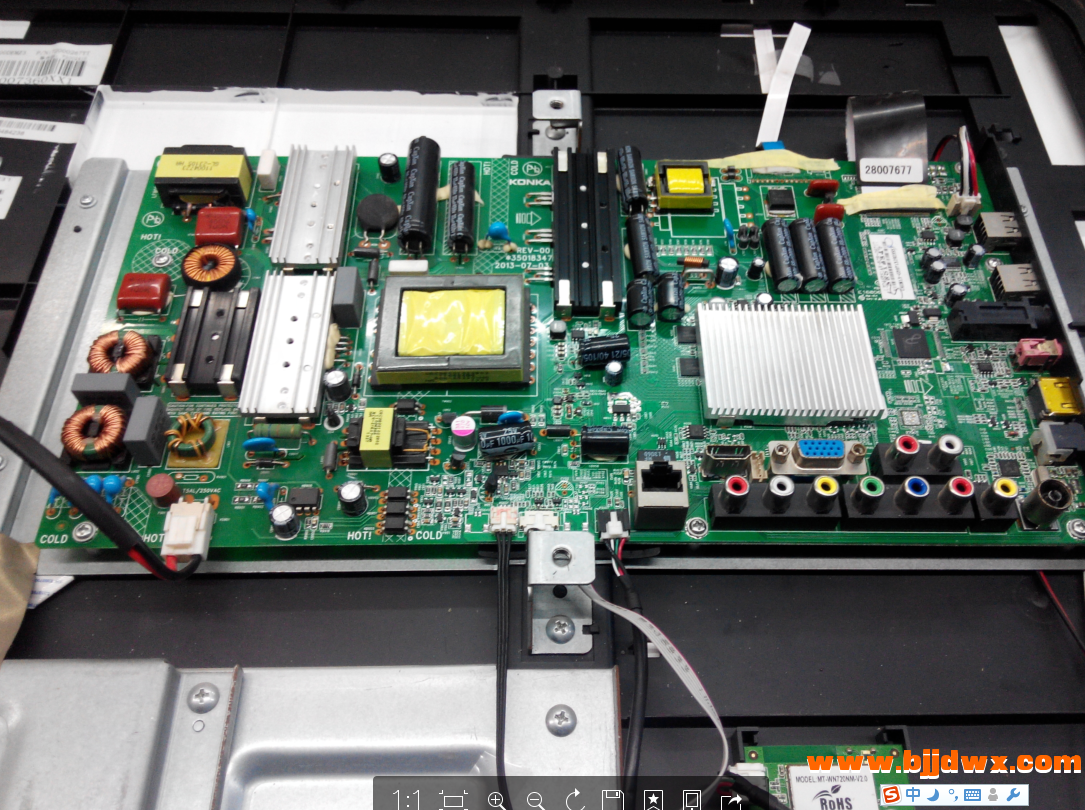

接修一台康佳46寸电视不通电，开盖检查发现该机是一体大板网络电视，指示灯不亮，问题应该是电源部分，用表测量大电解电容无电压，为防止拆装板子大电容放电，用试机灯泡给电容彻底放电，然后开始拆卸大板，去掉各连接线摘板检查。
       首先测量保险管已烧断，凭着检修经验测量散热片下场管已击穿，拆下管子后再测量外围元件发现没问题，于是就在旧板子上找型号差不多的管子代换，功夫不负有心人很快找到个代换管子，拆下原机保险，暂不装保险焊上试机灯泡，通电试机灯泡微亮下就灭，证明后级没短路，可以测量电压了，初步测量待机电压正常5.1v左右稳定，去掉灯泡喊上保险装机试机，通电指示灯还是不亮，测量还是只有待机电压，PFC电压300v左右，按开机键无反应，又拆下板子检查，先检查高电压下的降压电阻，逐个焊掉涂有红胶的大电阻，测量没发现问题，除掉红胶后重新焊上电阻试机，装上板子后测量还是只有待机电压，在通电下测量几个关键点电压，发现都没电压，正测量电压时发现红色指示灯亮起来了，按下开机键电视开机了，图声都正常，拔下电源又反复开机都正常，以为修好了就合盖试机了，试机一下午都正常，第二天再开机发现开不开了，插上电源没关它过了几分钟红色指示灯亮了，只要指示灯亮起按下二次开机键就可以开机了，然后又拔下电源，再通电电视又不开机了，重新开盖检查，怀疑是5v滤波电容不良，代换电容后故障不变，只有待机电压红灯不亮，证明问题还在PFC电路，于是又回来检查场管附近电路，既然场管坏了应该还有元件烧毁，于是就顺线路检查发现有个10欧姆贴片电阻烧坏，

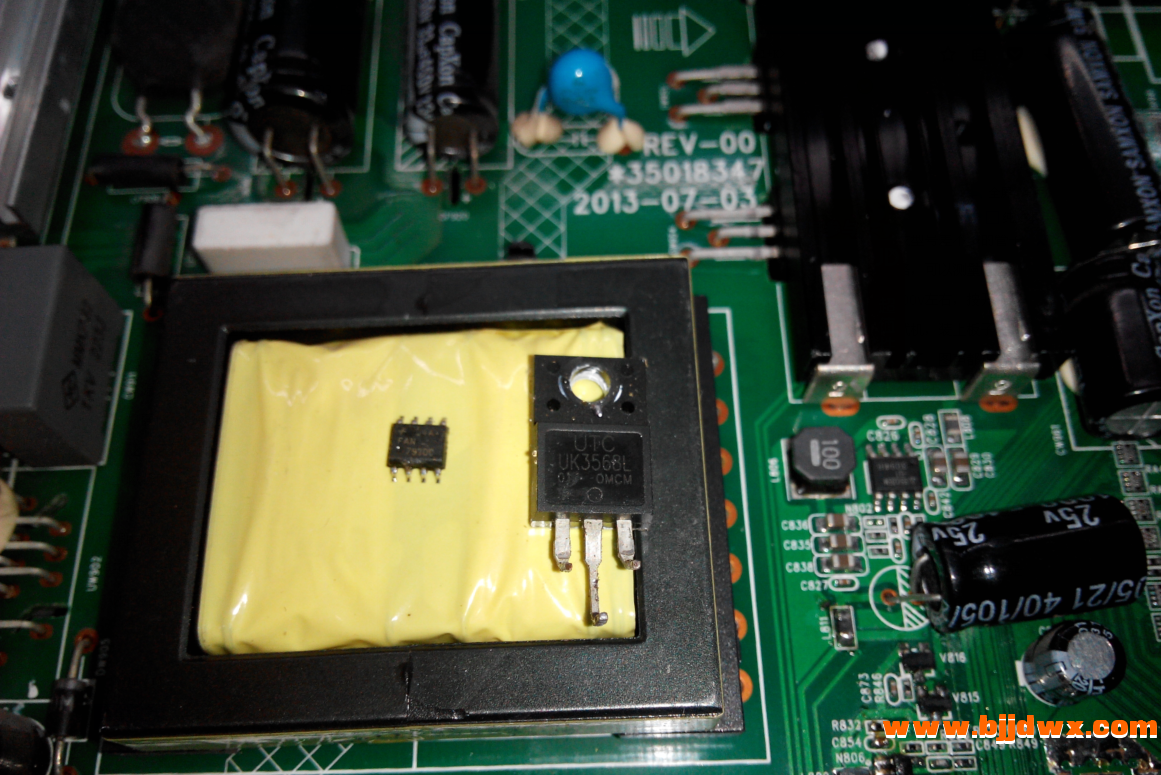

这下知道为什么插上电源等会指示灯会亮了，不是电容引起的，是电源模块FAN7930C性能不良引起的，等下能开机说明驱动电压是通过芯片7脚经过51欧姆电阻控制场管工作，怀疑是该芯片损坏，找几个旧板子没发现有同型号芯片，只能找同行购买，问了几家后都无果，现在芯片维修的都少了都是换板子了，没法只能网购芯片，小元件购买起拍数量大只能多买几个备用，等配件发回来后焊上试机，一插电红灯就亮，证明时开机时不开机的问题就是FAN7930C性能不良引起的并非电容问题，至此维修完毕，导致维修走弯路的就是电源模块引起的，判断工作与否测量PFC电压是关键！
