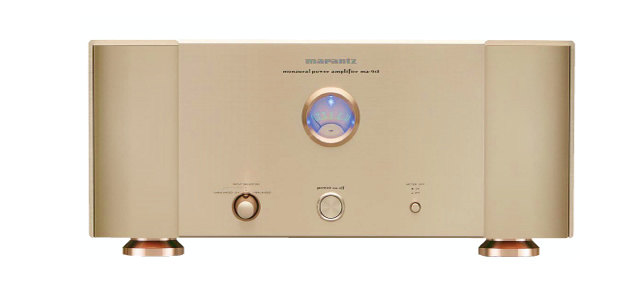

马兰士融合了 S1 发布 4 年以来积累的技术和传统，完成了可发挥最新扬声器潜力的下一代
功率放大器。
马兰士认为放大器造成音质差异的原因之一就是瞬间电流供给能力的差异。瞬间送入扬声器内
的电流越大，驱动能力越高，也就越能充分地进行驱动。
这款放大器不但达到了远超出 100A 目标的 150A 瞬间电流供给能力，而且实现了正负平行的
信号传送、单声道特有的地线布局的，立体声 ·BTL 单声道兼用放大器无法达到的理想布局。
| 功能和特点 |
2 级结构采用具有 23dB 电压增幅部分增益和 6dB 功率增幅部分增益的 2 级结构，以免因扬声器反电动势产生的影响波及到灵敏度最高的初级。
全级电流反馈型电压放大器
MA-9S1 追求放大器电路的稳定操作，输入之后的电压放大器的初级采用可调 HDAM®, V/I 转换、输出缓冲器采用 <HDAM® SA> 。此次的 <MA-9S2>则充分利用了这 4 年内获得的技巧，对电压放大器进行了全面的革新。这样就实
现了在所有级上使用 <HDAM® SA> 的电流反馈化。通过这样的改良，实现了更高的 S/N 比。
重视瞬间电流供给能力的电流反馈型功率缓冲放大器模块
为了充分驱动带有强力磁路或低损耗网络部件的现代最新锐扬声器，仅略高出产品目录额定输出值是不够的。为了充分地驱动能对所有信号作出敏锐反应的扬声器，必须具备瞬间供给大电流的能力。 <MA-9S2> 除了废除电流限制器之外，还最大限度地降低了功率晶体管的发射极电阻 (0.1W) ，并通过采用较粗的内部配线材料，以及使信号通路最短化的内部布局等，实现了约 150A 的巨大瞬间电流供给能力。
|
|
HDAM® SA
原来的马兰士独创的高速电压增幅模块 HDAM® 具有可用于增幅放大器与缓冲放大器的通用性，但并不是专业的电流反馈的放大器模块。因此，在对 HDAM® 进行深入进化的基础上，新开发出专用于电流反馈型放大器的最佳 <HDAM® SA> 。不仅可作为高速缓冲放大器，而且也可以用作 I/V 转换模块，是马兰士电流反馈型放大器的重要部件。 <SC-7S2> 的电压放大器部分使用 6 个一般操作放大器无法实现的高转换速度 <HDAM® SA> 。
|
|
|
全平衡信号处理
与 <SC-7S2> 一样，放大器电路采用了稳定的全平衡结构。从输入到输出，在同等条件下进行平行的正负平衡信号配线。为了以最短的距离传送输入信号，功率模块采用左右横断的形式进行配置。从输入端子以最短距离输入到电压放大器的信号，经过功率缓冲放大器进行功率增幅后，直接输出到扬声器端子中。
|
|
|
新开发的 2 级芯型环形变压器
<MA-9S2> 采用了新开发的环形变压器，该变压器继续采用对音质来说最为理想但经过改进的环形变压器。虽然环形变压器是理想的选择，但由于对电源环境敏感，因此在条件不完善时易于发出响声。这款新开发变压器的中心部分采用上下重叠的环形芯型材料，四周用隔音板遮盖后卷线，以确保在任何条件下都不会发出响声。另外在周围嵌入用于抑制水平方向磁泄漏的硅钢板芯型环的基础上，再封入到可抑制垂直方向磁泄漏的铝外壳中。具有低振动和低磁泄漏的这款变压器实现了更高的音质，特别有助于提高 S/N 感。与 <SC-7S2> 一样，该变压器也是通过铝块绝缘体以与磁性体底盘之间均等的距离进行牢固地固定。 |
|
|
扼流圈输入电源电路
重视电源质量对音质产生的影响，与 <SC-7S2> 一样，电压放大器与功率缓冲放大器前级部分的电源电路采用了扼流圈输入方式的高性能电源平滑电路。与一般的电容器输入方式相比，在整流二极管与平滑电容器之间插入扼流圈的扼流圈输入方式，其脉动成分极少，波形接近正弦波，排除了对音质有害的高谐波成分。这有助于实现高 S/N 感的音质。
大容量模块电容器
与变压器均为重要部件的电源部分模块电容器以提高超低音频范围的驱动力和提高宽松感为目标，进行了从 22,000 mF 到 33,000mF 的大容量化。最高质量自不必说，采用的部件均经过反复听觉测试，并在重视速度感的基础上进行选用。
装备高精度功率表 |
|
|
功率表配置在前面板的中心，也就是马兰士以往名机中可联想到 #9 的环形装饰内。该功率表具有高精度的检测性能，再配以 -10dB ～ 0dB 范围内可见 10dB 步幅的等间隔刻度，因此可目视掌握扬声器与放大器自身红色区域的大致标准。该功率表采用蓝色 LED ，可发出美丽的光芒，设计方面也非常突出。功率表与照明也可以利用前面板上的开关关闭。
3系统输入端子采用 WBT 公司生产的扬声器输出端子
输出端子共装备 3 个系统， 1 个平衡系统， 2 个不平衡系统。利用前面板上的旋钮可以简单地进行切换。即使是与 <SC-7S2> 以外的机型组合使用，也可以利用输入衰减器设定为适当的输入电平。另外，由于扬声器端子装备了2套德国 WBT 公司生产的高品位扬声器端子，因此易于用电线进行连接。
欧洲新环境标准设计符合 WEEE&RoHS 标准
|
|
|
| 产品规格 |
输入输出端子 | - 平衡输入 | 1 个系统 |
| - 失衡输入 | 2 个系统 |
| - 扬声器输出 | 1 个系统 ×2(用于配线连接的同一输出) |
| - ATT 设定 | 0 、－3 、－6 、－9 、-12 、－∞dB |
- 电源入口 | |
额定输出 | 20Hz ～ 20kHz |
| RMS | 300W(8Ω负载) | 600W(4Ω负载) |
| 全谐波失真(THD) (20Hz ～ 20kHz 、8Ω负载) (8Ω时的额定输出) | 0.01% |
输出带宽 (8 Ω 负载、 0.05%) | 5Hz ～ 55kHz |
频率特性(CD 、1W 8 Ω负载) | 5Hz ～ 150kHz ( +0 、-3dB) |
阻尼因数(8Ω负载、20Hz～ 20kHz) | 200 |
输入灵敏度 / 输入阻抗 | 平衡输入 | 1.7V/20kΩ |
| 失衡输入 | 1.7V/20kΩ |
| S/N 比(IHF-A 网络)信号与噪音的比 率(8 Ω 、1W 输出时) | 平衡输入 | 123dB |
| 失衡输入 | 123dB |
音调控制特性±10dB(50Hz 、20kHz) | MA-9S2/K 1G | AC220V 、 50Hz |
| 最大外形尺寸 (宽×高×纵深) | 459mm×198mm×451mm |
| 重量 (主机) |
