东芝289X6M2机芯系列彩电原理及维修

一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
东芝 289X6M2 为新型多制式遥控彩色电视机机芯，采用新式 C3 型显像管，不但具有 一般  FS  管(直角平面黑底显像管)的优点，而且还具有图像更清晰、屏幕更清洁和防静电污 染的特点。该机共用 13 块集成电路，可以接收 11 种制式的电视节目，即 PAL—B／G、PAL
—D／K、PAL—I、PAL50Hz／60Hz 激光视盘、SECAM—D／K、标准的 NTSC 制、NTSC3．58
／5。5(录像机)、NTSC4．43Hz／5．5Hz(录像机)、NTSC50Hz／60Hz 激光视盘、SECAM50Hz
／60Hz 激光视盘等电视节目。以上诸制式的选择和转换，可以手动选定，也可以自动进行。 该机芯主要由遥控电路系统、主机芯电路系统和电源系统三大部分组成。其中遥控系统 以微处理器  M50436—585SP(在整机中的编号为  QA04)为核心，配备  D／A  变换集成电路 uPC6336C(QA02  主要是输出各种模拟控制量)、节目存储器  M58655P(QA03)及频段转换电
路  LA9l0(QA04)。在主机芯电路中，图像中频和伴音中频电路由  T51496(Q101)承担；视频
信号及行场 扫描小信号 处理由大规 模集成电 路  TA8611N(IC501) 承 担 ；场输出电 路由 AN5521(IC303   承担； 音频功放由   AN7178(IC605) 承担，另外其水平枕校电路 由 TDA8145(IC361)担任；制式转换电路由 TA8625N(QN01)担任。
电源电路由两组开关稳压电路构成。主开关电源输出+145V 和+15V 两组电压，供主机
芯电路作工作电源；副开关电源输出+5V 和一 30V 两组电压．供遥控电路作工作电源。电 源电路的稳压范围为  110V  至  245V。与该机芯电源电路结构及选件相同的彩色电视机机型 还有东芝 289X6M 及东芝 288D6C 等。
(二) 电源电路的组成及工作过程
东芝 289X6M2 机芯电源电路的结构见图 2 一 13 所示。

如图 2 一 13，它设置了两组开关稳压电路：主开关电源电路及副开关电源电路。主开 关电源电路产生 145V 和 15V 直流电压。分别给行扫描及伴音功放电路供电。副开关电源电

路产生 5V 和一 30V 电压，主要供给遥控系统的微处理控制电路作工作电源。除此以外，还 设置了交流输入电路及遥控开／关机电路和自动保护电路。现从维修角度出发将其主要单元 的工作过程作一解析：
1.交流输入及整流滤波与消磁电路
如图 2—13 所示，当电源接通时，市电交流电压经过两个传输线滤波器 T804、T801 及 高频杂波及浪涌电流的诸滤波电容进入电源电路。输入端 R860 是泄放电阻，可泄放电容器 残留电荷或磁场能量。然后，经过 D831～D834 桥式整流和 C805 电容滤波，取得约 300V 的不稳定直流电压。此电压送到并联的两组开关型稳压电路作进一步处理。
在电源输入端还设置了简易消磁电路，主要由 R890、L901 等组成。每次开机时，自动
进行消磁。
2．主开关电源电路
如图 2 一 13 所示，，主开关电源电路由 Q801～Q804 及 T802 等分立元件组成。系脉冲 变压器耦合式并联型开关稳压电路。主要由开关振荡器和稳压控制器两个部分构成。具体工 作过程如下：
(1)开关振荡器的工作过程
以开关管 Q80l 和开关脉冲变压器 T802 有关绕组等组成了该机芯的自激间歇振荡器。 有关电路见图 2—14 所示。在电源开关接通的瞬间，开关管 Q801 的集电极，通过开关变压
器  T802  初 级绕组得 到 直流供电 (300V  左右 ) ，其 基 极 通过电 阻  R803(56kΩ ／ 3W) 、
R804(3．6kΩ)、R807(10Ω)以及 R807 上的并联电感线圈 L801 与电阻 R8809(360Ω)见图 2—
13 的分压，得到正偏电压而导通。当开关管集电极电流流过开关变压器 T802 初级绕组时， 产生感生电动势，其极性为：T802 的(1)脚正，(12)脚为负。与此同时，在开关变压器 T802 的的激励线圈上也产生感生电动势，极性为(10)脚正，(90 脚为负。T802(10)脚的正电压通过 二极管 D809(SS295G)、R806(2．2O)、R807(10D)及 L801  加到开关管基极形成正反馈，使 开关管 Q80l 基极电压升高，集电极电流增大，开关管基极电压进一步增大，开关管在上述 正反馈作用下很快进入饱和导通。此时，Q80l 集电极电压近似为零。

由于 Q80l 进入饱和导通，电流变化率减少，基极电压的升高已不能控制集电极电流， 经一段时间后，Q80l 由饱和区进入放大区。这时，流过开关变压器 T802 中(6)～(8)、(3)～
(4)各绕组的电流反相(由增大变为减少)，各绕组产生的感应电动势极性也相反，变为第(6)
脚为正，(8)脚为负，(3)脚为正。(3)脚的电压使二极管 D810(SS295G)导通，并通过 D810 对

电容器 C821 进行充电，极性为下正上负。
加电后脉冲调整管  Q803(2SCl959—0)基极由桥式整流产生的电压，经  R810(270kΩ)， R811(270kΩ)接入正电压，其集电极没有直流供电电压，故处于截止状态。在开关管  Q801 由饱和导通退入放大区后，开关变压器 T802(9)脚变为正电压，并对 C821 充电。在 C821 下 端充得的正电压通过电阻  R806(360Ω)加到  Q803  集电极，使  Q803  由截止变为导通。又因 Q802 与 Q803 组成复合管，所以在 Q803 导通后，Q802 相，继导通，Q802 导通后，其发射 极电压近似集电极的零电位，即将 C821 下端的正电压钳到地电位。又因 C821 上端电压低 于下端电压，致使 C821 上端形成负电压。该电压通过二极管 D803、D807、R808、L801 加 到开关管 Q801 基极，进一步使 Q801 集电极电流急剧减少，从而又形成了一个反向的正反 馈，使 Q80l 由导通很快变为截止，集电极电压急剧上升。
Q80l，处于截止状态时，开关变压器 T802 取样绕组(N9)两端的感应电动势极性为(8)
脚正，(7)脚为负。(8)脚的正电压通过 R812(2k0)、C813(2400pF)及导通的 Q803 发射结到地(即 到取样线圈(7)脚)，对 C813 充电，极性为右正左负。
另外在开关管处于截止状态时，开关变压器初级线圈的感应电动势极性为(1)脚负，
(12)脚为正。这(12)脚的正电压使二极管 D806 导通，使初级绕组与电容器 C809(1500pF)组 成并联谐振，并通过  L807、D805、R802(180O)、R801(6.2O)及桥堆对  C809  充电，极性为 上正下负，由初级线圈的磁能转换为 C809 两端的电能。当初级绕组的磁能全部转换为 C809 两端的电能后，C809 两端的电压最高，然后进行电能转换成磁能的反变换，C809 通过开关 变压器初级绕组放电，放电电流使 NP 绕组感应电动势极性翻转，变(1)脚为正，(12)脚为负， 激励线圈感应电动势极性也变为(10)脚正，(9)脚负，取样线圈感应电动势极性也变为(8)脚负，(7)脚为正。(8)脚的负电压使二极管 D812(IS555G)导通。并同时将 C813 右端钳到地电位， C813 右端形成负电压加到 Q803 基极，使 Q803 截止，Q802 相继截止，Q802 发射极电压升 高，导致开关管基极电压升高，由截止变为导通，又开始进入起始阶段的正反馈，如此周而 复始地完成振荡过程。
(2)稳压控制过程
根据以上分析可知，为了减小  Q801  的功耗，必须加入控制脉冲。另外，从控制电压 的输出达到稳压的目的来看，也必须加入控制脉冲。为此在电路中设置了控制电路。在电网 电压或负载发生变化时，控制电路自动调节脉冲的输出时间，从而调整了 Q801 的导通时间， 以保证输出电压的稳定。控制电路由脉宽调整电路及误差放大电路所组成。
脉宽调整电路由 Q803、Q802、Q810、Q821、Q813、Q814 等元件组成。脉宽调整电
路的作用是，通过改变 Q801 的截止时刻来达到改变 Q801 的导通时间。在上述的基本振荡 电路中，Q801  的截止是靠  Ic  增大至  Ic=Ic／HFE  所保证的;在加入脉宽调整电路后，Q801 的截止是靠 Q803 及 Q802 的导通使反向反馈电压加至 Q801 的发射结上来实现的。这样加 入脉宽调整电路后 Q801 构成的振荡电路的振荡频率要高于基本振荡电路的振荡频率。
误差放大电路由 Q804、D814、R851、R815、R816、R817、R818、D811、R820、C815
等元件组成。此电路与串联稳压电源中的放大电路基本相同。误差信号由 Q804 集电极输出， 通过 R816 加至 Q803 基极，控制 Q803 的通断。
加入控制电路后，开关电源的工作过程是这样的：
(1)Q801  由截止转为导通过程是：在开关管  Q801  截止时，一方面取样绕组  Nc(T802 的(8)～(7)绕组)产生的上正下负电压，经 D810 整流后通过 R810 对 C815 充电形成 21V 左右 的取样电压，供 Q804 进行误差放大。另外，Nc 上的电压又通过 R812、C812、Q803 的发 射结对 C813 充电，C813 上形成右正左负的电压；另一方面反馈绕组 Nd(T802 的(9)~(10)绕 组)产生的上负下正电压经 D810 整流后加至 Q802 的发射极，此电压又对 C821 进行充电。 由于充电时间常数很小(二极管 D810 导通时内阻很小)，故 C821 很快就充满了，供 Q801 导

通时使用。Q802 及 Q803 组成复合管，由于 Q803 基极得到 C813 的充电电流，而复合管的 发射极(即 Q802 的发射极)及集电极(即 Q802 的集电极及(Q803 发射极)加上(3)~(4)绕组的反 馈电压及通过 D807、D803、R803、R807、R809 及 D819 过来的电压，因此复合管导通， Q802 的发射极被钳位在地电位上，从而使负反馈电压完全加至 Q801 的发射结上，保证 QB01 截止。与上述的基本振荡电路一样，在 NP 上的能量释放完毕时，由于 C809 与 LI 的振荡使 Q801 导通。
(2)Q801 由导通转为截止的过程是：当 Q801 导通时，取样绕组 Nc,产生了上负下正
的电压。此电压使 D812 导通，D813 的右箝位至 0．7V，由于电容两端电压不能突变，故 C813 的右端形成较高的负电压，使 Q803、Q802 截止。接着 C813 通过 R814、R815、Q804、 R816  放电，使  C818  左端电压逐渐上升。当该点电压上升至  0．7V  时，Q803  导通。由于 C821  两端保持着在  Q801  截止时充满的电压，此电压又提供了复合管的工作电压，故复合管 Q802、Q803 导通．Q802 导通后 C810 上的电压加至 Q801 的发射结上，使 Q801 的 IB
减小，从而使 Q801 退出饱和区，强烈的正反馈使 Q801 由导通转为截止。如此导通→截止
→导通，形成了 Q801 的振荡。
由以上分析可见，在加入控制电路后，开关电源中 Q801 的截止是由 Q802、Q803 的 导通来实现的，而 Q802 及 Q803 的导通取决于 C813 的放电速度，C813 又取决于取样电压 的大小，Q801 的导通仍由 C808 及(6)～(8)绕组的振荡所形成。
当电网电压上升或负载电流减小使输出电压上升时，取样绕组(1)～(2)上电压也随之上 升，当 Q801 截止时，经 D811 整流后的取样电压也升高。取样电压与基准电压(稳压管额定 电压)相比较产生的误差电压使 Q804 提前导通，又使 Q801 提前截止，最后使 V。下降。反 之亦然。
该开关电源稳压性能好，稳压范围很宽。当负载一定时，输入交流电压从 90～270V 变
化时，输出电压(145V)仅变化土 1V。而当交流输入电压一定，负载电流从 230～650mA 变 化时，145V 输出电压仅变化土 1V，可见此电路稳压性能之优良。
(3)脉冲整流滤波过程
在自激振荡脉冲后沿阶段(即 Q801 截止时)，在开关变压器 T802 的(10)一(13)绕组和(16) 一(17)绕组产生感生电动势，使 D815、D816 导通，即经过 D815、D816 整流，C818 滤波后 获得+145V 的稳定直流电压。电路中的 L802、C817、L805、L803 具有高频滤波和防止高频 辐射的作用。由 D816 整流和 C820、R607、R606 滤波后获得+15V 的直流电压。
3．保护电路
在主开关电源中，东芝 289X6M 机芯设置了过压、过流、负载短路、软启等保护电路：
(1)过压保护电路的工作过程 当取样、误差放大或脉宽调整等电路发生故障时，由于开关调整管  Q8Ol  导通时间长会引起输出电压(145V)急剧上升。另外，因负载开路也会造成输出电压大幅度升高。输出 电压升高会使负载过压而损坏，也会使负载过流造成开关调整管 Q80l 及负载(特别是行输出 管)过流而损坏。为此本机开关电源内设有过压保护电路。
过压保护电路由可控硅  Q805、D820、D802、R823、R824，R825、C826．等元件组
成。
在输出电压正常时，取样电压正常，取样绕组上的电压通过 R812、R814 分压后加至
稳压管 D822 及可控硅 Q805 的触发极与阴极之间。由于此电压不足以使稳压管 D822 导通， 故可控硅截止，保护电路不起作用。当输出电压高于正常值时，取样绕组上电压升高，R814 两端电压也随之升高。当输出电压为 175V 时，R814 两端电压大于稳定电压 6．2V，D822 导通，可控硅得到触发电流而导通。由于  C826  在呵控硅导通前已被充电到  6．17V(Q805 阳极电压)，极性是左负右正，负电压加到 Q80l 的基极。使 q80l 截止。另一方面，正反馈

绕组使 R803 供电，又维持 Q801 导通状态。由于可控硅阴极与 R803 下端连接，故 Q805 导 通使 R803 下端被钳位于零伏，从而使 Q801 的偏置被短路。启动电路 R803、R801 无法使 Q801 导通，直到故障排除后,Q805 停止工作，开关管 Q801 才能恢复振荡。
(2)负载短路保护电路的工作过程
当负载短路时，开关调整管  Q801  导通时间加长、电流增大，很容易过流而损坏。为 此，本机芯设置了负载短路保护电路，由 D809 等元件组成。
D809 的作用是给正反馈电路产生一个 0．7V 直流压降，从而提高了 Q801 导通的门 限电压。当负载短路时，反馈绕组上的反馈电压急剧下降，此电压不足以使 D809 及 Q801 的发射结导通，故 Q801 停止振荡，起到了保护作用。
(3)软起动电路的工作过程
在电源刚接通时，由于控制电路中的取样电容  C815  上无电荷积累，两端电压为零， 故控制电路还不能正常工作，Q804 截止，脉宽控制电容 C813 无法构成放电通路，使 Q803 无法截止，施加给振荡电路的控制脉冲无法形成，振荡电路处于自由振荡状态，造成 Q801 负荷过大。又因为负载的电容 C813 及取样电容 C815 容量较大，电荷积累需要一定的时间。 因此，电路在启动时，Q801 上会产生很大的电流及功耗，容易损坏。为此，电路中设置了 软启动电路。软启动电路的作用是．减少电流启动时  QSOi  的电流和功耗。软启动电路由 D813、R813 及 C812 组成。其工作过程是：在电源起动时，—方面直流电压通过 R8l0、R811
及 R813 向 C812 及 C815 充电，另一方面．在 Q8O1 导通时．D813 及 R813 给 C813 形成一 个放电通路，控制 Q803 的导通。这样就减少了电源启动的电流与功耗。
(4)开关电源产生干扰的抑制过程
由于在本机芯的开关电源振荡中采用了强烈的正反馈电路，因此，其脉冲的前沿都很陡。 尤其是在开关调整管 Q8Ol 由饱和转向截止时，由于输出端的整流二极管(D815、D816)存在 着截止转为导通的恢复时间．使储存于  L1  及开关变压器漏感中的磁能只能向分布电容及 Q801 集电极泄放，由于这个 LC 回路阻尼很小，使
振幅很大的高频振铃电压叠加在 V。上。该电压上升十分陡峭，其谐波成分相当丰富，
加上工作电流较大，所  以瞬时功率相当可观，从而产生一个很强的射频干扰源。此干扰一 方面通过射频传输至天线，进入电视机，另一方面；通过开关变压器初级间的分布电容传导 至次级进入输出电源中。若不采取措施，会影响本机收看，也会污染电网，影响邻近电视机 的收看。开关干扰在电视机屏幕上的反映是，屏幕的左边出现垂直黑条，
该机芯的电源电路采取了下列措施，使开关干扰减少至最低程度，在接收电视图像时，
已看不到干扰的影响：
(1)在电源输入端串接了一只电源互感器 T801(o．66mH)，用它来防止开关电源高次谐 波通过电网电源干扰其它电视机。
(2)在 C807 两端并接了高次谐波摅波电容 C802。
(3)选用反向恢复时间短的快恢复整流二极管。
(4)开关管 Q80l 的基极及发射极上串入缓冲电感.
(5)印制板的元件设置合理。
4．遥控电源电路。
为在遥控关机状态下使微处理器 QA01 电路继续工作；东芝 289X6M 机芯专门设置了 遥控电源电路，以产生 5V 及-30V 的直流电压。该电路也采用了开关稳压电路，主要由开关 振荡器、稳压输出电路及过压保护
电路等部分组成。具体见图 2—13 图的下半部分所示。
(1)开关振荡器的工作过程
如图 2—13 所示，在该机芯的遥控电源电路中的开关振荡器由开关管 QE04、开关变压

器；T803 有关绕组等组成了自激间歇振荡器。其中 RE09，提供振荡器的启动电流，使 QE04 导通放大．并最后进入饱和导通状态；T803 的(3)～(4)绕组与(1)～(2)绕组之间构成正反馈回 路，阻容元件 REl2、CE03 构成振荡管 QE04 的基本定时元件。该电路利用 T803 的正反馈、 基极定时元件的充放电和振荡管 QE04 的放大作用，形成持续的自激振荡；在 QE04 基极形 成开关脉冲，由其集电极输出高频率的脉冲电压,电压幅度为 450v～550Vp—p，振荡频率为45～55kHz。再利用开关变压器  T803  的储能、放能作用，可向负载提供电源电压。具体工 作过程如下：
开机后，300v 直流电压经 RE09 电阻加到开关管 QE04 基极，使 QE04 开启导通，集电
极电流流过 T803 的(3)～(4)绕组，产生的感应电压耦台到 T803 的(1)～(2)绕组，于是在 T803 的(1)～(2)绕组上的正反馈电压经 CE03、REl3、REl2 作用到 QE04 基极，使 QE04 产生雪崩 过程而迅速饱和。在  QE04  饱和期间，T803  的(3)～(4)绕组中的电流线性增大，此时  T803 次级绕组中的整流二极管 DE06、DE07 均截止，此时 T803 是建立磁场能量的过程。当然， 随着正反馈电流不断从 QE04 基极注入，使正反馈耦合电容 CE03 不断被充电，充电的结果
使 CE03 的右端即 QE04 基极电位下降，最后导致 QE04 退出饱和区。QE04 集电极电流的减 小，使 T803 各绕组感应脉冲的极性均变反，再经 T803 的(1)～(2)绕组反馈，又使 QE04 迅 速截止。在 QE04 截止期间，T803 次级绕组感应脉冲的极性为(6)端和(8)端相对于(7)端为正， DE06 和 DE07 导通，在 CD06 上建立起 9V 的直流电压，在 CDl9 上建立起一 35V 的直流电 压，在 QE03 经 DE03 和 T803 的(1)～(2)绕组放电，另外 300V 直流电压经 RE09 给 CE03 反 向充电，这些均使 CE0
(2)稳压调控及直流输出过程
在开关脉冲变压器 T803 次级绕组(6)～(8)中设置了电压输出电路(其中(7)端为冷地端)， 可以输出一  30V、+5V  和复位脉冲电压，向该电视机的遥控电路系统供电。具体过程是： T803 的绕组(8)端输出负向脉冲电压，经过 DE07、CE09 半波整流滤波，取得直流电压，再 经过  QE08、DE08  等组成的并联调整型稳压电路(不是开关型稳压电路)，可输出-30V  直流 电压。例如，某种原因使输出电压绝对值增加时,DE08 两端压降不变，使 QE08 发射结电压 加大．三极管导通电流加大，集一射极压降减小，进而使输出端电压绝对值减小，起到稳压 作用。T803 的绕组(6)端输出正向脉冲电压，经过 DE06、CE06 半波整流滤波取得直流电压， 再经过 QE07、DE07 等组成的并联调整型稳压电路，可输出+5V 直流电压。稳压原理同前。 另外，QE06 可以通过集电极向遥控电路系统提供复位电压+5V。刚接通电源瞬间。经 前述并联凋整型稳压电路可输出+5V 电压，向遥控电路供电；但 QE06 发射结并联电容 CE07 有一个充电过程，不能使 QE06 立即进入导通，其集电极输出零电压：当 CE07 充电到 0．7V 后，QE07 进入饱和导通状态，其集电极输出约+5V 电压。复位电压晚于+5V 电源电压，可
防止遥控电路误动作。
(3)过压保护过程
在遥控电源电路中的开关管  QE04  的基一射极之间设置了过压保护电路，主要由 QE09、DE05、DE04、DEl2 等组成。在正常状态时，QE26 由 RE26、RE22 等提供基极正偏 电压，Q209 处于放大状态。此时 QE09 对 QE04 发射结电压未形成明显影响。另外脉冲变 压器 T803 绕组(1)～(2)间不断地出现不同极性的感应电动势，在出现(1)端为(-)、(2)端为(+) 的电动势时，电容 CE05 迅速经 DE05 充电，虽然 CE05 可通过 REl4 缓慢放电，但 CE05 两 端可得到基本稳定的充电电压(电路图标为-10．5V)，此电压可使稳压二极管  DE04、DEl2 处于反向偏导通状态。
当输出电压过大时，在  T803(1)～(2)绕组上也必引起幅度过大的脉冲电压，在  CE05
两端的充电电压值将加大，使稳压二极管阳极端电位更负、更低，它使 QE09 基极跟随下降， 导致 QE09 由放大态进入饱和导通态，使电源开关管 QE04 基一射极间偏置电压过小，而使

振荡器处于停振状态，起到了过压保护作用。
5．遥控开／关机电路
东芝  289X6M2  机芯的遥控开／关机可通过遥控盒或电视机面板按键控制整机的主电 源，其控制机理是：由微处理器 M50436—585SP 的(6)脚输出的电平进行控制，在整机正常 供电时，该脚为 0V：在“等待”状态时该脚为高电平(5V)。具体电路由 QA01、QEl0，DE0l、 DE02 及 QE01 一 QE03 组成，具体电路见图 2—15 所示。

如图，当整机处于“等待”状态时，微处理器 M50436—585SP 的(6)脚输出高电平(+5V)， 此时，QEl0 基极输入高电位，使 QEl0、光电耦合器 DE01 不工作。光电耦合三极管不通过 电流，则电阻 RE02、RE03 通过电流很小，其电压降落也小，使 QE01、QE02 基极电位较 高，均为饱和导通状态，集电极输出低电平，进而使电源开关管 Q801 基极电位下降为低电 平，自激振荡器停振，主电压输出为零，整机仅消耗少量电能，输出低电平还使脉宽调整管 Q802、Q803 集电极降为低电平，不能输出控制电压，故而不能控制 Q801 基极电平，使 Q801 更稳定地停振。
当整机处于正常运行状态，微处理器  M50436—585SP  的(6)脚输出为低电平(0V)，此
时，QEl0 基极输入零电平，使 QEIO 饱和导通，光电耦合的二极管、三极管都通过电流， RE02、RE03 电流加大，使 QEOl、QE02 基极电位下降，QE01～QE03 都处于截止态，其集 电极输出高电干，对 Q801～Q803 的工作状态均无影响，可使稳压电路输出正常的工作电压。 二、典型故障的检修流程、确诊故障的关键数据及贵重易损件的修理与替代
(一) 检修流程
1.遥控开／关机电路的检修流程
东芝 289X6M2 机芯遥控开／关电路的故障常表现为:遥控开机或遥控关机失效。当操作 遥控盒和面板键 盘各按键均不能开机时，则应当检查微处理器及其接口电路，具体方法是：用万用电表检查 微处理器的(52)脚的
工作电压，正常时该脚应为+5V  左右。若电压为  0，则应当检查+5V  稳压电路是否正常;若 电压正常，则应
检查 QA01(28)脚或(29)脚波形，用示波器可见到 4MHz 晶振信号，幅度大于 2Vp-P。若波形 异常，则是微处理器

或外接晶体损坏，若波形正常，则应继续检查 QA01(27)脚复位电压输入端。在正常情况下，
QAOl 的(27)脚应有
+5V 电压;否则应检查预置电路 QE06。若 QA01 的(27)脚有+5V，可将该脚与其它电路断开， 这时若该脚电

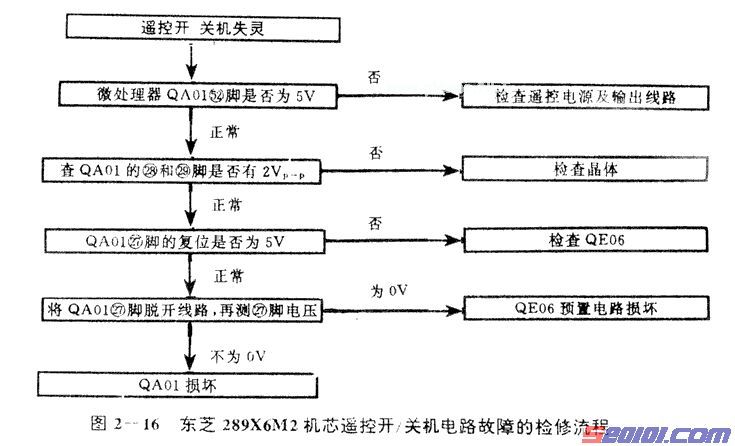

压不是 0V，是 QA01 损坏；若为 0V，还应在 QE06 预置电路寻找故障。 具体检修时，可按图 2—16 所示步骤与流程进行，

2．主开关电源及保护电路的检修流程
东芝 289X6M2 机芯主开关电源有故障时，常表现为无光栅无伴音，在检修时，可在接 入假负载的情况下，
从检修主电源输出即+B 入手，通常有三种情况：
(1)检测值为 145V 时 出现这种现象，说明稳压电路无故障，应当检查行扫描电路的故障。这时，应重点检查
行输出级和行逆程 变压器等电路，行输出管、行推动变压器、行逆程变压器等高电压、大电流元件是易损元件。
(2)检测值为 60～80V 时
应当重点检查开关变压器 T802 及其副绕组(10)一(13)所接的稳压电路。同时检查电子滤 波器 Q807、Q806 集
电极与发射极之间的电压降．正常电压在  3～6V  左右。若电压降值过大，应当检查或更换 三极管；否则应当
