示波器
在检修中.示波器是又一种经常使用的垂要仪器.利用示波器渊试电路电压或电流的波形、幅度、频率、相位等。如果同信号发生器配合，南京长虹电视机维修还可以观察到电路波形的失真、动态范围、频率特性和过渡特性等。
①示波器测ht电压波形与幅度
用示波器内部的比较信号发生器电压对示波器y轴进行定标(或将示波器Y轴增益调至“校正..位置).用面板上Y轴灵敏度分栏指示(mV/cm)对y轴定标。定标后.就可以直接根据荧光屏上的标度尺.读出被渊电压波形幅度.并观察波形形状。
②用示波器测量信号的周期
可以用示波器x轴扫描在“校正”位置给x轴定标(川面板上x轴扫描时间分栏指示( 5s/cm ,mirm) )。南京长虹电视机维修从被渊信号一个周期的波形在x轴上占据的‘"m格数i卖出一个周期时间。
对于双踪示波器，可以用两只探头分别愉人被测信号及参考信号进行波形比较，测出被渊信号的频率、幅度、相位等。
③使用示波器的注意事项
:.示波器外壳良好接地有条件的情况下.市电220 V接人示波器时，必须用1:1隔离变压器接入，南京长虹电视机维修以便示波器与被测电视机隔离。
h在测试前，应使示波器预热5一10 min，使仪器工作稳定，减小渊城误差。
r愉入示波器的信号幅度不得超过额定位.否则，会造成饱和失真甚至损坏仪器口
d注意选用适当带宽的示波器来测址电视机中不同电路部分的波形。一般用30 MHz的示波器即可。
3)频率特性测试仪(扫频仪)
扫频仪由扫频信号发生器和示波器组合而成。南京长虹电视机维修可以用它来测试高频、中颇、视频通道和伴音通道的频率特性，大致估测电路增益、渊城本振频率等。

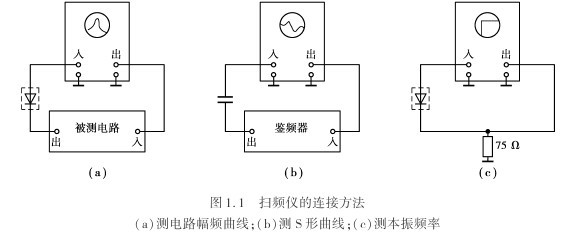

①测试各种电路时的连接方法
:.测试高频、中预、视频和伴音通道的幅频特性，www.bjjdwx.com可按图I.I(a)所示连接。
h渊试伴音鉴颇特性，按图1.I(h)所示连接。
。对本振频率的渊试可按图1.1(的所示连接。
