平板LS15型机芯电视机维修实图解析
一、平板电视机型:LT3212(L01)【LS15】
故障现象:二次不开机

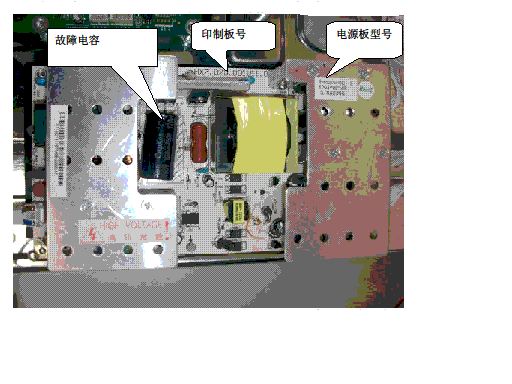

分析检修:该电视待机指示灯闪烁,二次开机马上熄灭。怀疑电源带负载能力差,开盖测量5V电压不稳定。电源板使用R-HS210-4N01-2 检测电源内部300V电压低。取下滤波电容C01(450V/270UF)检测容量不够。代换该电容开机正常。
5、机型:LT32700【LS15】
故障现象:热机伴音时有时无
分析与检修:初步判断故障在伴音功放或音效处理电路,开机用风枪补焊NJW1142 试机故障依旧,无声音时检测TFA9842AJ(7)脚无电压,怀疑静音电路有问题检测静音控制管Q13 基极0.3V,试着短路Q13B.E 极声音出现,检查Q13
基极对地电阻R119[100K]发现开路,取一普通电阻恢复后长时间试机故障排除.
