TDA2030A制作的音频功率放大器

更多资料请到->家电维修技术论坛 发表时间 12-07 编辑:bjjdwx 浏览量: 2204
TDA2030A是德律风根生产的音频功放电路,采用V型5 脚单列直插式塑料封装结构。如图1所示,按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、失真小等特点。并具有内部保护电路。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产,虽然其内部电路略有差异,但引出脚位置及功能均相同,可以互换。

    TDA2030极限参数
参数名称极限值单位
电源电压(Vs)±18V
输入电压(Vin)VsV
差分输入电压(Vdi)±15V
峰值输出电流(Io)3.5A
耗散功率(Ptot)(Vdi)20V
工作结温(Tj)-40-+150
存储结温(Tstg)-40-+150

    ■ 电路特点:

    ■外接元件非常少。

    ■输出功率大,Po=18W(RL=4Ω)。

    ■采用超小型封装(TO-220),可提高组装密度。

    ■开机冲击极小。

TDA2030外形图
    ■内含各种保护电路,因此工作安全可靠。主要保护电路有:短路保护、热保护、地线偶然开路、电源极性反接(Vsmax=12V)以及负载泄放电压反冲等。

    ■典型应用电路:
1.单电源接法

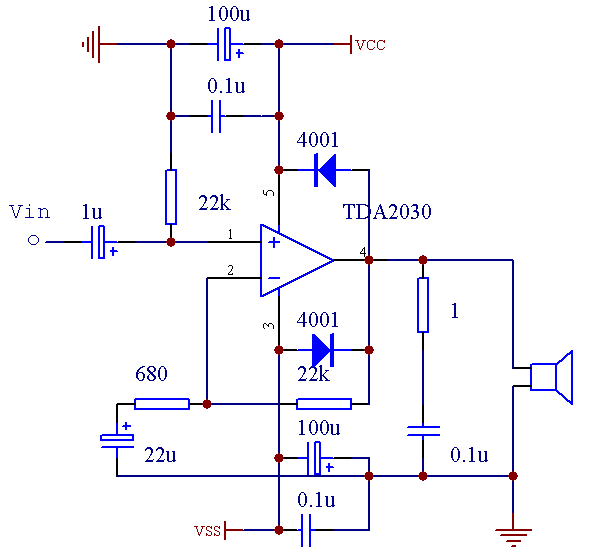

2.双电源接法
