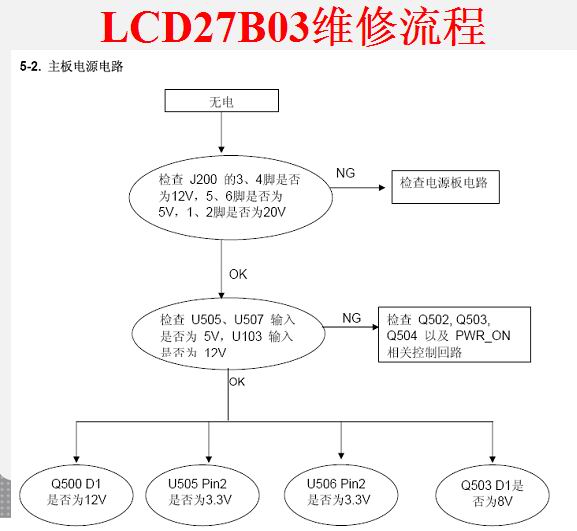

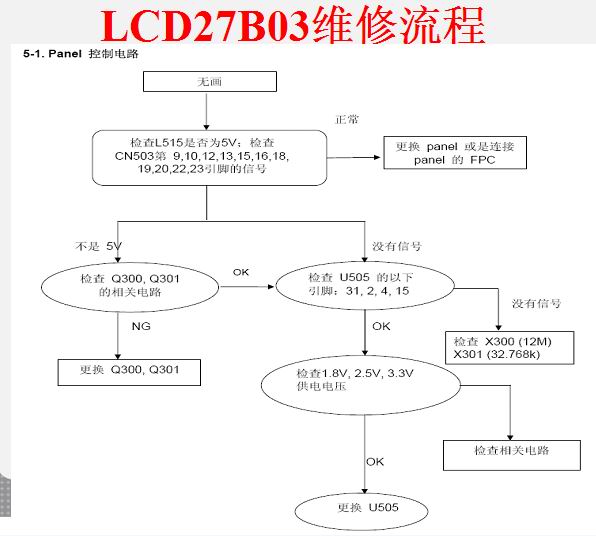

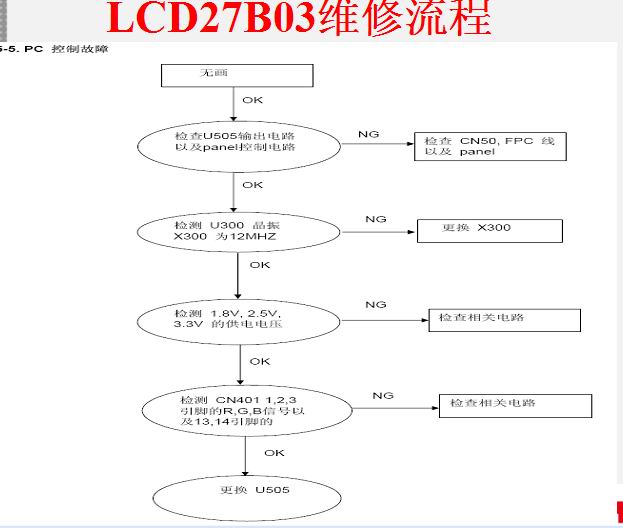

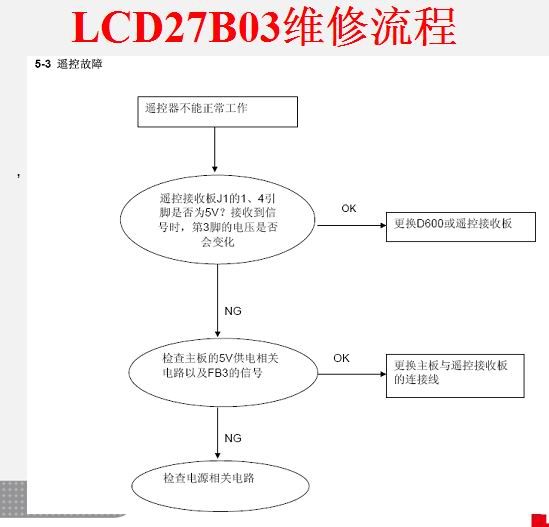

LCD冠捷机器维修与判定

工厂菜单进入方法
1、˙Press Number key 100+ 9+9+ 9 will into the factory mode, and press Menu key the OSD
2.选中MORE项+"音量+“
3、选中“MORE”项+”音量+”,进入工厂调整项
BI    Setup Burn-in mode ON / OFF .(老化模式),同时需将图象转在AV状态才会有红绿蓝交替老化画面出现
ISP  Set ISP ON/OFF .(总线关断)
PP   Set PIP ON/OFF .(画中画开关)
WH   Set Wireless Headphone ON/OFF .(耳机功能)
SR   Set SRS ON/OFF.(SRS功能)
4、按静音键退出工厂菜单
LCD32K72/LCDK72/LCD20V3调试说明
依次按数字键100-9-9-9,再按一下Menu键就会出现OSD菜单，同时其右上角会有个字母F，即可进入工厂模式。
1、选到“PICTURE”项(FACTORY)   BURN  IN OFF  改为  ON后即进入老化模式，转到AV状态下将会交替出现红、绿、蓝场
2、在工厂菜单下，按“静音”键可退出
L32E75调试说明
1、先按MENU键，出现USER OSD菜单，再依次按数字键 100+9+9+1，就会出现“WAIT…”菜单，即FACTORY INITIALIZATION（工厂设置）；
2、断电后重启TV
3、先按MENU键，出现USER OSD菜单，再依次按数字键 100+9+9+9，即进入工厂OSD菜单；
3、将Burning Mode项OFF改为ON即可进入老化模式；
L22N8/L32N6/L22N6（康冠机芯）调试说明
MENU键，出现USER 1.先按OSD菜单，再依次按数字键 8202，在屏幕左上方显示工厂模式
2.当画面出现异常（如画面偏色、比较暗、比较亮等异常现象）可进入工厂模式菜单进行复位，复位方法是：选工厂模式菜单上最后一项（RESET），按遥控器上的右键确定，过5秒钟左右，画面消失回到电视信号状态下，表示工厂已复位，复位后电视信号要重新收台才能收到电视信号
3.老化模式：菜单+1470，将会有交替的红、绿、蓝场出现，但关机后需再次进入；
L32N9（康冠机芯）调试说明
一、工厂菜单的进入方法
将音量调到15，按顺序按颜色键：红绿蓝黄（任意情况有效）
注：初次升级后，需要复位并开关电源一次，确保EEPROM 数据正常
二、工厂菜单各项内容说明
1.选择信源。
2.ADC调整，
3. PICTURE MODE（图象调整） 功能图象亮度、对比度，色度，清晰度调试，可以调整每个图像模式下的参数值
4. COLOR TEMP 功能： 色温调试
5.EEPEOM（记忆IC数据设置）: 调整eeprom的内容：
ADDR:选择地址
DATA：更改的数据
SAVE：把更改的数据写入EEPROM
7.POWER TEST（开机设置）：打开后电视会自动开关机，本功能用于进行开关机试验
8.BURN IN（老化设置）：选择老化模式的时间，在老化模式的时间内，屏幕变换不同颜色。
9.VERSION（信息查看）：显示电视的版本号，包括订单号，软件生成日期，屏的型号等内容。

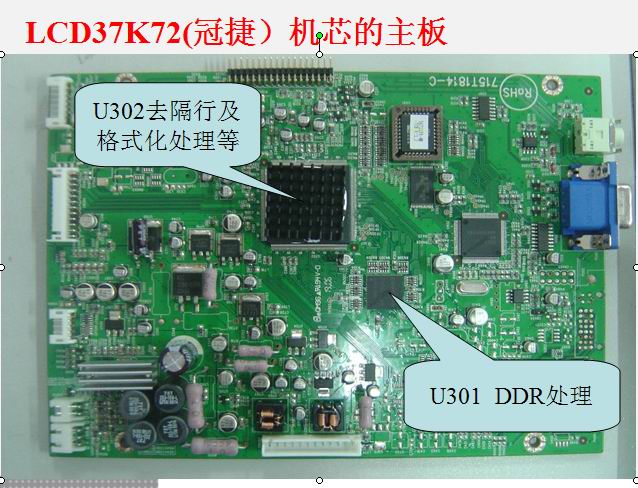

LCD37K72维修注意事项
1、该机型断开记忆IC后将不开机，但FLASH及总线有波形传输，只是不正常
2、待机情况下，软件均正常工作，POWER ON/OFF无5V电压输出，SC1、SD1在2.5V波动；
3、该机型的REST 正常时为5V,低电平复位。
4、蓝屏状态下不由DDR处理
5、有图像及字符的情况下，DDR处理的32BIT的数据都有波形且很清晰中间空白区无杂波，DQS0-DQS3地址存储都有波形且相似，电压都为1.04V左右，该地址每一位控制8BIT的数据信号；
6、图像出现竖线干扰时，可测DQS或DDR数据的电压或波形，若发现DQS的电压偏高可将其电阻断开测量那端的电压异常即可判定是那个IC异常（正常时断开电阻后两端的电压仍为1.04V)
LCD37K72维修注意事项
7、图像出现少量竖线干扰，可能是数据或DQS的一路有异常，若满屏密竖线，可能是SVR 256或DDR坏
8、该机开机时屏会亮一下
9、开机顺序:红灯-绿灯-红灯-按键-开机；若开机：红灯-绿灯（说明软件异常，FLASH取消即为该现象，CPU坏也为该现象；若发现总线电压异常，CPU坏的机率就较大）
10、正常开机后SC1,SD1的电压在4.2V左右波动，若高频板或丽音IC，音效转换IC，任一异常或断开，该电压将在2.5V不停的摆动；SVR256断开后无影响；
11、SC1、SD1是由CPU发出未与记忆IC相连，SVR256的SCL/SDL是通过U303转换为3.3V才提供给IC.

故障的判定及维修方法：

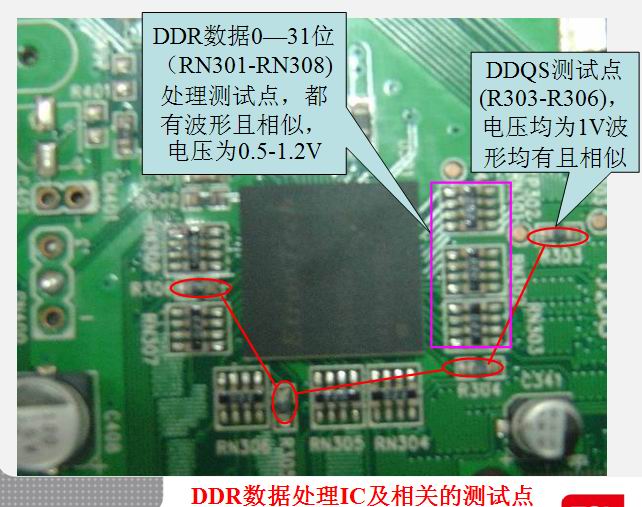

A、细竖条干扰，故障为U301与U302相互处理的数据信号MD0—31其中一路或两路丢失，此时可逐一测试其数据波形，若发现某一路无波形，可再测其电压，通常异常时电压为2.5V左右，此时我们需判定是U301坏还是U302坏，不要盲目的更换IC，只需将数据传输排阻断开后测量其两端电压，有一端肯定为0.5-1.2V（正常），另一端肯定为2.5V（异常），与该端连接的IC即为不良将其更换后即可解决。
B、满屏密竖条干扰，故障为U301与U302相互处理的数据存储信号DQS0-3其中一路异常，因每一路DQS控制8位的数据处理，同样可测试其波形与电压判定，正常时测试点电压为1V左右，且都有相似的波形，若异常肯定无波形或电压异常为2.5V，可将其对应传输电阻（R303-R306)断开后测量其两端电压，正常均为1V，且都有波形，哪端异常可判定与其相连的IC工作异常，此时需测量该IC的供电及其工作条件是否满足后再更换IC。
