TCL平板电视机L37E9BD灯亮不开机

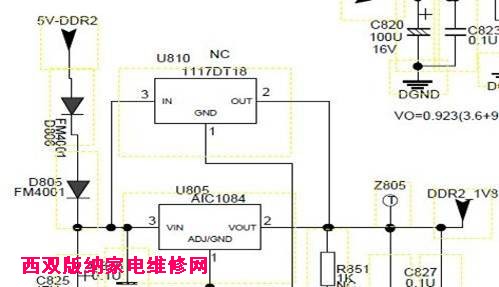

开机检测电源板有12V、24V输出,说明待机CPU U002(WT6702F)基本正常,只是主芯片U201 (MST6M68FQ) 没有正常工作,没有发出背光点亮信号与屏供电控制信号。检测U201工作条件发现无1.8V供电,该供电由三端稳压U805提供,查U805输入脚无3.6V电源进入。最后查出是1.8V供电延迟电路,R857开焊使Q807、Q806截止,造成U805无输入电压无法产生1.8V.补焊R857故障排除。如果该电路Q806坏无备件应急情况下也可直接取消Q806,短路L804处理.
