创维5D20机芯原理与维修(十)

更多资料请到->家电维修技术论坛 发表时间 04-12 编辑:温泉 浏览量: 1156

第六章 三基色视频放大电路

6.1 创维 5D20 机芯三基色视频放大电路原理

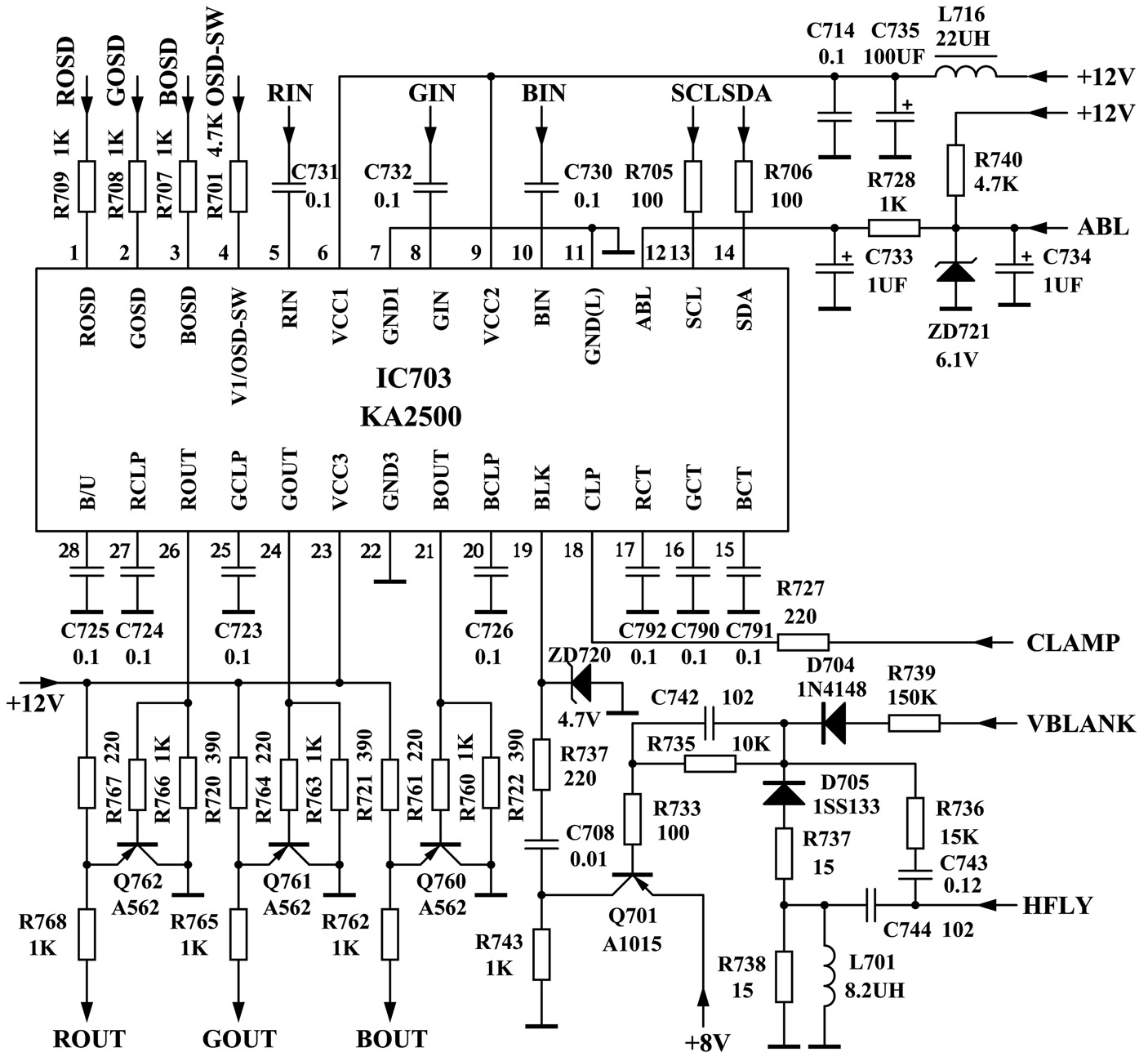

创维 5D20 机芯三基色视频放大电路是以 KA2500 为核心的,其电路原理图如下:

图 6 - 1 创维 5D20 机芯三基色视频放大电路原理图

如图 6 - 1 所示, R701 、 R707 、 R708 、 R709 是字符信号的隔离电阻; C730 ~ C732 是三基色信号输入耦合电容; R705 、 R706 是 I2C 总线的隔离电阻; L716 、 C714 、 C735 是电源纹波滤波元件; C733 是滤波电容; R728 是隔离电阻; ZD721 用于限制 ABL 电压的幅度; R740 是 ABL 取样电路元件; C734 是 ABL 滤波电容; C790 ~ C792 是 CUT - OFF 存储电容; R727 是隔离电阻; ZD720 用于限制消隐信号的幅度; R737 是隔离电阻; C708 是消隐信号耦合电容; R743 是 Q701 集电极电阻; Q701 是倒相放大器; R733 是隔离限流电阻; R735 、 C742 是信号耦合元件,还有抗干扰作用; D704 、 D705 是开关二极管,它们共同组成简单的二极管或门电路; R739 是限流降压电阻; R737 、 R738 是分压分流电阻; L701 是滤波电感; C743 、 C744 是信号耦合电容; R736 是限流、降压电阻; C723 、 C724 、 C726 是箝位电容; R720 ~ R722 是分流电阻; R760 、 R763 、 R766 是限流、隔离电阻; R761 、 R764 、 R767 是供电电阻; Q760 ~ Q762 是射随放大器; R762 、 R765 、 R768 是隔离电阻。 18 脚输入的是视频数字处理电路 DPTV - DX 的 41 脚送来用于箝位的信号; 19 脚输入的是行 / 场逆程脉冲; 28 脚是亮度均匀电路,本机没有采用,它通过电容 C725 交流接地。

R 、 G 、 B 三基色信号从 KA2500 的 5 、 8 、 10 脚输入,字符信号从 KA2500 的 1 、 2 、 3 、 4 脚输入,两组输入信号首先经过 KA2500 内部的缓冲放大,然后经过视频 /OSD 开关切换、半色调处理、对比度控制、副亮度调整、放大,从 KA2500 的 26 、 24 、 21 脚输出,经过 Q762 、 Q761 和 Q760 的缓冲放大(提高带负载能力),送到末级视放电路进行宽带放大。

6.2 KA2500 介绍

6.2.1 KA2500 功能简介

KA2500 是一个 I2C 总线控制的、用于分辨率高达 1280 × 1024 的高性能视频放大系统,它包括三路带 OSD 接口的、匹配的 RGB 视频放大器。

KA2500 的性能有: 1 、具有三路 RGB 视频放大器, 150MHz@f - 3dB ; 2 、具有视频输入箝位和亮度( BRT )箝位功能; 3 、具有亮度均匀( Brightness Uniformity , B/U )接口; 4 、副亮度控制范围高达 11dB ; 5 、对比度控制范围高达 38dB ; 6 、具有 ABL 控制电路; 7 、具有视频 /OSD 高速转换开关; 8 、具有 OSD 接口和 OSD 消隐,提供 80MHz 带宽的 TTL 兼容的 OSD 三基色输入; 9 、具有带反色 OSD 下沉的箝位控制; 10 、 OSD 对比度控制范围高达 38dB ; 11 、在 OSD 画面上采用了视频和 OSD 半色调功能; 12 、输出动态范围可达 7.0Vpp ; 13 、多项功能通过 I2C 总线控制:对比度控制、每一通道都有副亮度控制、亮度控制、 OSD 对比度控制、 Cut - Off 亮度控制、每一通道的 Cut - Off 控制、用于 SBLK 视频半色调和内 / 外 Cut - Off 转换的寄存器。

6.2.2 KA2500 的基本原理

KA2500 原理框图如下:

图 6 - 2 KA2500 内部原理框图

如图 6 - 2 所示, CLP 是箝位脉冲, SOFT BLANK 是软消隐, OSD RASTER COLOUR 是字符画面彩色, VIDEO - HALF TONE SWITCH 是视频半色调开关, CONTRAST CONTRAL 是对比度控制, OSD CONT CONTROL 是字符对比度控制, R/G/B DRIVE CONTROL 是三基色驱动控制, BRIGHTNESS CONTROL 是亮度控制, R/G/B CUT - OFF CONTROL 是三基色 CUT - OFF 控制, CUT - OFF INT/EXT SWITCH 是内 / 外 CUT - OFF 控制, CUT - OFF BRIGHT 是 CUT - OFF 亮度, gm 1 和 gm 2 是带有箝位功能的放大器, A1 、 A2 、 A3 是运算放大器, BLK 是消隐脉冲,当输入 KA2500 的 19 脚消隐脉冲不正常时,就可能影响到 A2 的输出,也就可能影响到三基色信号的输出。

6.2.3 KA2500 的引脚功能及其在路参数

引脚

功 能

黑地

红地

电压

引脚

功 能

黑地

红地

电压

1

字符红基色

输 入

7.5K

12.5K

0.2V

15

Bcut - Off

输 出

9.5K

13.5K

0V

2

字符绿基色

输 入

8.2K

12.5K

0.2V

16

Gcut - Off

输 出

9.5K

13.5K

0V

3

字符蓝基色

输 入

8K

12.5K

0.2V

17

Rcut - Off

输 出

9K

13.5K

0V

4

字符消隐

9K

12.5K

0.01V

18

箝位脉冲

输 入

8.5K

12K

3.1V

5

TV 红基色

输 入

9.8K

12.8K

2.4V

19

消隐脉冲

输 入

9.5K

13.2K

2.3V

6

供电 1

1.8K

1.8K

12V

20

蓝基色

箝 位

9.8K

13K

4.0V

7

地 1

0 Ω

0 Ω

0V

21

蓝基色

输 出

390 Ω

390 Ω

2.3V

8

TV 绿基色

输 入

9.2K

13K

2.4V

22

地 3

0 Ω

0 Ω

0V

9

供电 2

1.8K

1.8K

12V

23

供电 3

1.5K

1.5K

12V

10

TV 蓝基色

输 入

9.6K

13K

2.4V

24

绿基色

输出

390 Ω

390 Ω

2.0V

11

逻辑地 2

0 Ω

0 Ω

0V

25

绿基色

箝 位

10K

13.5K

4.0V

12

束流 ABL

输 入

5.4K

5.2K

1V

26

红基色

输 出

390 Ω

390 Ω

2.0V

13

串行时钟线

5.4K

5.5K

4.0V

27

红基色

箝 位

9.5K

13K

3.8V

14

串行数据线

5.2K

5.5K

4.2V

28

亮度均匀

输 入

9.5K

13K

3.8V

6.2.4 KA2500 集成等效电路

引脚

引 脚 名 称

集 成 电 路

说 明

1

2

3

ROSD 输入

GOSD 输入

BOSD 输入

OSD 输入信号是 TTL 兼容的信号,当转换到视频输

入时,这些引脚

将被短接到地

4

视频 /OSD 转换开关

视频 /OSD 转换开关信号是 TTL 兼容的信号, OSD 输入时为高电平,视频输入时是低电平

5

8

10

红基色输入

绿基色输入

蓝基色输入

最大输入视频信号是 0.7Vpp

6

VCC1

供电电压(驱动外)

9

VCC2

7

GND1

模拟地

11

GND2

逻辑地

12

ABL 输入

自动束流限制(输入控制范围: 0.5 ~ 4.5 )

13

14

SCL

SDA

I2C 总线的串行时钟输入口

I2C 总线的串行数据输入口

15

16

17

蓝 CUT - OFF

绿 CUT - OFF

红 CUT - OFF

CUT-OFF 控制输出

18

箝位门输入

当箝位门信号处于低 TTL 电平时视频放大被激活,箝位门最小占空比

f:50KHz

duty:0.2us

22

GND3

驱动部分地

23

VCC3

驱动部分供电

19

消隐门输入

当消隐门信号处于低 TTL 电平时视频放大消隐视频信号

26

24

21

红基色输出

绿基色输出

蓝基色输出

视频信号输出

20

25

27

蓝色箝位电容

绿色箝位电容

红色箝位电容

在低箝位门期间,通过对外接 0.1uF 电容的充放电,亮度控制被激活

28

B/U 输入

通过交流耦合电容输入抛物波

6.3 三基色放大电路故障检修

6.3.1 屏幕右上角有一个黑色的小框

基本思路: 本例的故障现象看起来似乎有些古怪。不过很多技术人员会去考虑,是亮度通道的电路故障,还是彩色通道的电路故障呢?如果能够判断出故障在亮度通道或彩色通道,那么就可以采用分割电路和输入辅助信号的办法对相应的电路进行检修。

注意事项: 上述的一切只能是代表一种想法,在某些场合下可能是对的,在某些场合下也可能不全对。实际上,我们只要抓住一个根本也能很快查出问题所在,即我们能在屏幕上看到的内容除了亮度信号和彩色信号外,还有辐射干扰信号和消隐信号。也就是,在特定的场合下,我们需要专门考虑各种干扰和消隐不良的故障原因。

6.3.2 屏幕右边往左 1cm 处有一条竖的白色光带和一条绿色光带

基本思路: 根据故障现象,我们能够考虑到可以看得见的内容有亮度信号、彩色信号、干扰信号、消隐信号,然后逐一进行排除即可以解决问题。

注意事项: 此故障现象看起来有点类似于行相位不对,但我们不要上当。对于亮度信号和彩色信号方面的原因,我们可以通过关闭相应的通道或输入辅助信号进行检查排除;对于干扰方面的原因,通常可以抓住干扰信号通常表现出黑色或浅黑色干扰的特点很快就能排除;对于消隐信号方面的原因,多数技术人员通常存在惯性思维,他们始终认为:消隐出现问题应该出现回扫线,可本机并没有回扫线。实际上,这是不太准确的,消隐出现问题也会导致很多正常看不到回扫线的故障现象。

6.3.3 白光栅

基本思路: 对于“白光栅”故障,技术人员通常会首先考虑视放末级电路和解码电路。如果光栅上还有“回扫线”的话,那么可能会考虑视放供电、高压包、 CRT 等。

故障检修: 根据故障现象,首先测量主板到末级视放的 R 、 G 、 B 三基色电压基本正常,测量显像管三阴极电压,也基本正常。看来问题可能是通道电路或 I2C 总线数据方面的原因。接着将 MSP3410 等集成电路的 I2C 总线断开,检查 CPU 和视频数字处理电路的复位电路没有发现问题,试代换存储器,也不能排除故障,难道是通道电路输出全白电平而导致故障?于是检查 KA2500 的供电,发现属于正常,试代换 KA2500 ,故障得以排除。

注意事项: 对于此类故障,我们应该把故障范围划分成至少三大块,即图像通道电路、显像管及其附属电路和 I2C 总线数据及其负载。事实上,图像通道电路处理出来的信号本身是全白电平,就完全可能导致“白光栅”故障。图像通道中有些集成电路受控于 I2C 总线,如果 I2C 总线控制出现问题,那么就有可能引起此类故障,比如 CPU 复位不良、总线数据错乱等,但是最不容易想到的就是挂接在 I2C 总线上表面与图像通道无关的集成电路故障导致 I2C 总线失控的问题,比如 5D20 机芯的 MSP3410 故障就有导致此类故障的。对于显像管及其附属电路的故障主要有各供电不正常、元器件不良等。

实际上,在检查 KA2500 部分没有故障时,还是有必要检查 TEA5114 、视频数字处理电路板,甚至 TDA9808 等。
