8TT1机芯液晶电视的原理与维修

2.1 概述
一、机芯简介
   创维LCD机芯共有四、五种类，主要是Decede——DE-interlace——Scale。下面以
创维的15AABLCD为例，介绍8TT1机芯的工作原理。8TT1机芯的芯片选用了美国TRIDENT
公司SCAN CONNERT IC和SCALER IC，TRIDENT公司在显示领域特别是在逐行扫描电视
方面有许多成功的经验，所以在此基础上发展起来的LCD-TV也较为成熟。

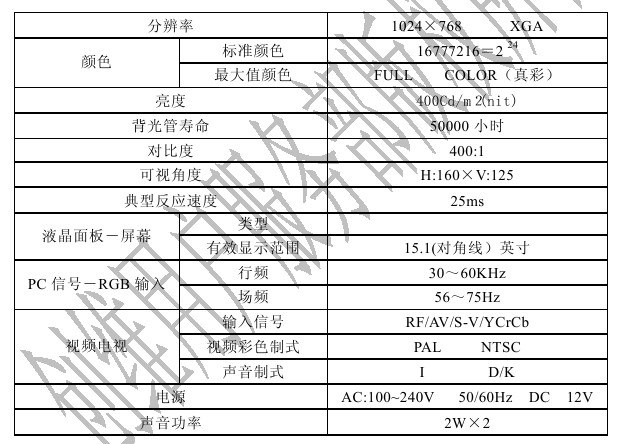

二、主要的技术规格

2.2 机芯原理
一、 伴音信号流程

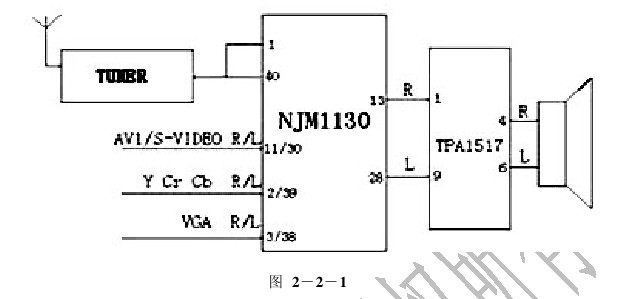

1、信号流程（见图 2－2－1）

 高频头输出的音频信号，经过去加重后分两路输入到声音处理IC NJW1130的1、40
脚，在NJM1130内部作音量、高音、低音、平衡处理。输入NJW1130处理的音频信号还
有： AV/S-V的音频信号送到NJM1130的11、30脚； Y Cr Cb的音频信号送到NJM1130
的2、39脚；VGA的音频信号送到NJM1130的3、38脚。NJW1130还有一特殊功能叫BBE，
是把在传输过程中引起的高频分量相位延迟时进行补偿，尽量还原声音原貌。处理后的
音频信号送入功放TPA1517总进行功率放大，然后驱动左右喇叭发出声音， 约有3.5W
左右的功率。

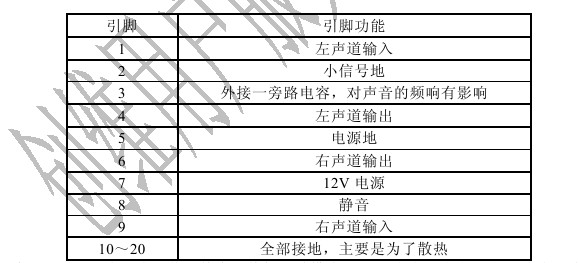

2、TPA1517的引脚功能：

注意：TPA1517有正常工作、静音、待机三种模式。由8脚电压决定：当8脚电压大于
9.2V时为正常工作状态，此时TPA1517放大信号，提供低阻的输出来驱动喇叭；当3.4V<8
脚电压<8.8V时为静音状态，在这个状态，放大器还是保留所有偏置电压和静态电流，但
是把输入截断；当0V<V8<2V时，为待机状态，在这个状态，放大器的偏置电压和电流都
被关闭，目的是为了减少损耗。

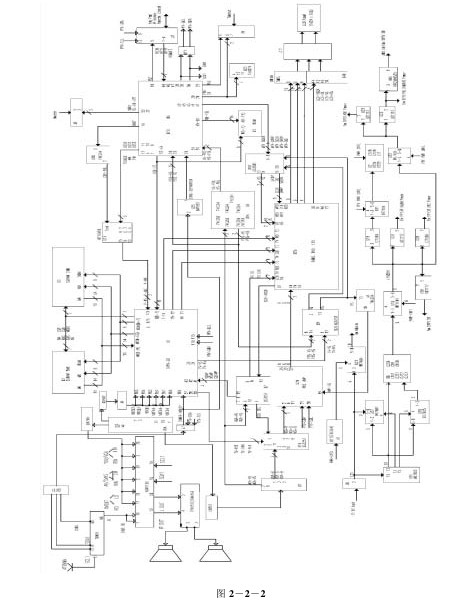

1、信号流程
   8TT1机芯所用高频头是成都旭光JS-2DSW/124A，它是一体化频率合成方式高频头，
支持PAL I 、PAL D/K制。 从高频头输出来的CVBS通过J7插座送入主芯片DPTV-3D的
184脚；AV－VIDEO输入到DPTV-3D的183脚；S-VIDEO的Y信号送到DPTV-3D的185脚、
C信号送到DPTV-3D的196脚；DVD的Y信号送到DPTV-3D的186脚、Cr送到DPTV-3D
的197脚、Cb信号送到DPTV-3D的207脚。CPU通过8位并行总线控制作前端处理，通
过模拟信号开关选择电路、AGC电路、箝位电路等处理后。一路进入主芯片的A/D转换电
路，通过采样、量化进入全数字处理（DSP）电路，在DPTV-3D内部进行3维（3D）Y/C
分离、解码、 Scan Convert(隔行转逐行)、彩色瞬态补偿、亮度瞬态补偿、黑电平延
伸、Garma校正等大量数字处理，最后输出24Bit的RGB信号，送入Scaler芯片－PW135
中完成Scaling驱动处理。处理出的视频信号还从DPTV-3D的188脚输出一路：此信号
一是经过一射随器后由AV板作为AV OUT；二是送给同步分离IC-LM1881，分离出的同
步信号送给CPU，用于识别有无电视信号。
   VGA的RGB信号通过J2插座与DPTV-3D的27、28、29脚输出的OSD-RGB信号在QS3257
中作切换，而QS3257的切换是由DPTV的复用脚TV-GO输出控制,切换出来的RGB信号进
入预视放M52742的2、6、11脚，在M52742中进行亮度、对比度处理，然后送入PP135，
在其内部进行A/D转换处理，然后完成Scaling驱动的处理工作。同时，VGA的行、场同
步信号分两路：一路经74LS04及74LS86处理出行、场同步信号和行、场极性信号送到
CPU的26、28、51、54脚，一起用于CPU对VGA的模式识别，另一路通过U7 QS3257处
理由其7、9、12脚输出把行、场信号输给DPTV的41、42、43脚，使OSD和VGA保持同
步。
 M52742或DPTV-3D送到PP135的RGB信号在PP135内部进行A/D转换、图像缩放、
图像显示格式处理等各种处理后，输出数字信号去驱动LCD屏产生图像。
2、同步分离LM1881(U35)
 在电路中加同步分离LM1881(U35)的目的就是为了捜台时在判断同步头状态更准确，
虽然DPTV内部也有信号识别的能力，但并不准确。
3、TV/VGA的RGB切换处理
    VGA的RGB输入到U16（Q3257），和由DPTV传输过来的模拟信号在Q3257中作切换，
Q3257选择输出的RGB进入M52742作放大处理。Q3257的1脚是开关控制脚，在显示VGA
图像时是高电平，OSD时低电平。从这原理可知这种方式VGA的OSD是无法进行透明处理。
VGA的行、场信号，经过磁珠、100欧电阻、220P对地电容送给74LS86，74LS86是一个
异或门电路，逻辑关系为Y=A+B=AB+AB也就是说当两个输入信号电平不一样时，输出高
电平，而输入信号一样时输出低电平。当输入信号接地时，输出信号和输入信号相同。
当VGA-HS-IN为正极性信号时，其3脚输出有接1μF的电容对地，这样使得3脚的电平
一直为逻辑低电平，再通过U4A（74LS04－非门电路）后变为高电平，也就是说此高电平
信号为正极性信号，
输出到CPU，当VGA-HS-IN为负极性信号时，通过U14A后，对C88 1μF通电使得C88
上一直为高电平，经U4A后为低电平，输给CPU，告诉CPU此VGA的行信号为负极性信号，
同时经过U14B、U4B、U4C也输出正极性信号，同理，对VGA场信号也做同样的处理。
4、、DPTV-3D (Panel TV)
 （1）、DPTV的供电
 1)、U39－输入5V，输出2.5V。它是DPTV-3D的核心供电，以前的DPTV是3.3V供
电，改为2.5V的目的是降低功耗。
 2）、U23（AS1117）－3.3V输出，给DPTV的DAC供电。
 3）、U22（AS1117）－3.3V输出，给DPTV的ADC供电。
 4）、U19（1084）－输出为3.3V，电流比AS1117的800mA大，为5A，TO-263的封装。
其除了给DPTV供电，还给两个SGRAM供电，给         P135的供电有一个1086 LDO产生3.3V
电压，分三路：第一路由L14滤波后给P135中VGA的ADC供电；第二路通过FB37给P135
的数字部分电路供电；第三路通过L15滤波后给P135的两个锁相环供电。

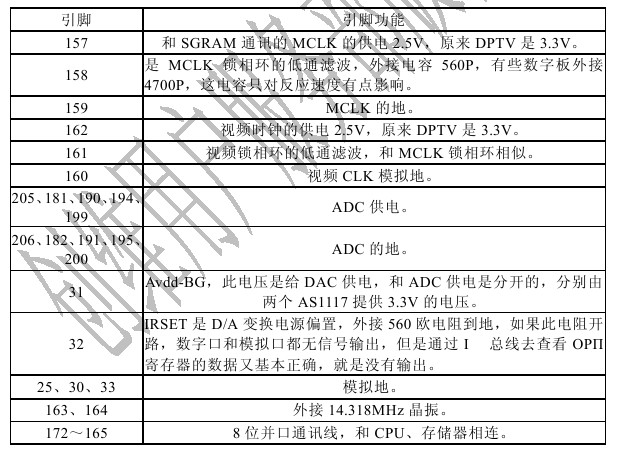

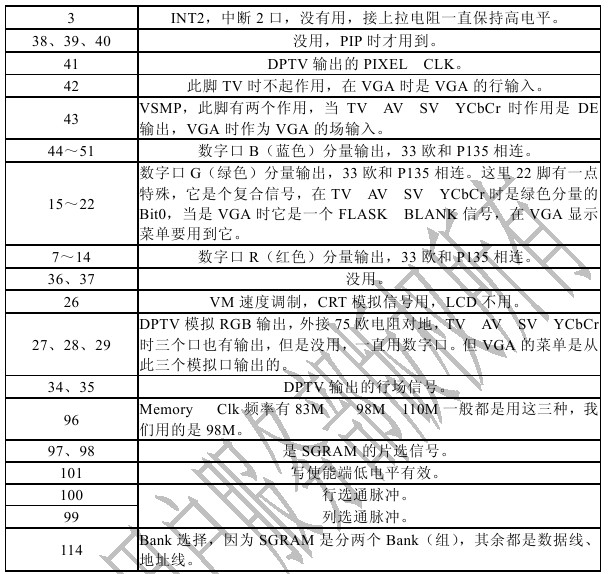

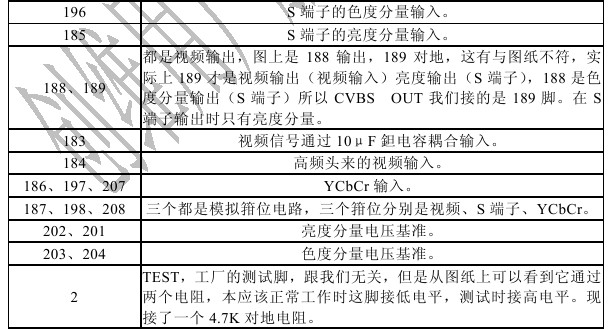

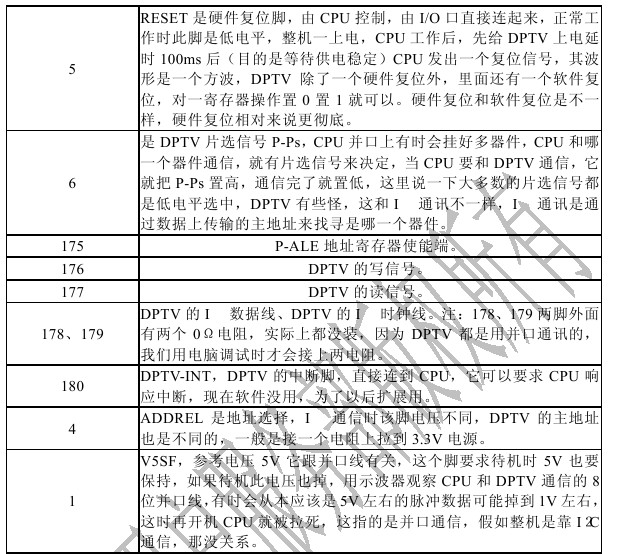

（2）、DPTV-3D的引脚功能

注：A、现在SGRAM好多整机有两个SGRAM换成四个SDRAM，目的是降低成本，因SDRAM
电脑用量大，所以价格便宜好多，这里说一下LCD关于DPTV部分和CRT没有什么很大不
同，主要一点LCD是数字口输出，而CRT是用模拟口输出的信号；
B、U2、U3（SM84L512K32BL-6）是DPTV-3D的SGRAM。

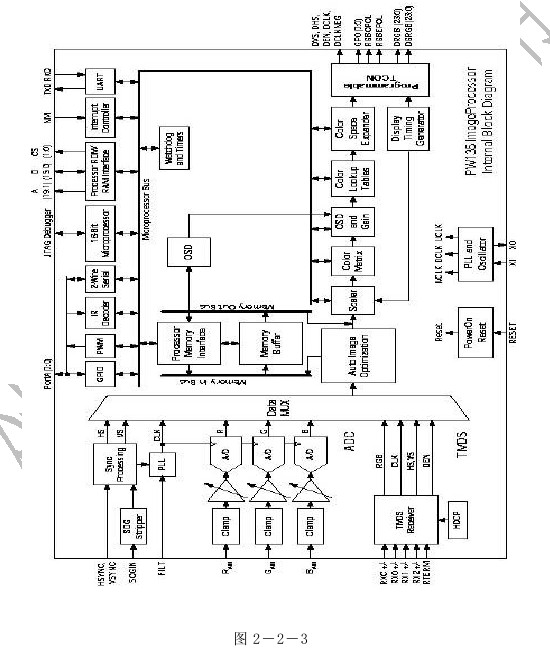

5、PP135
PP135是Trident公司研发的Scaler
（1）、特点
1）、自动检测输入视频的输入模式；
2）、3通道、135M、8Bit的A/D转换器；
3）、两个低噪声的锁相环；
4）、先进的2D插补技术，即使是输入视频是小屏幕，它都能够放大到全屏显示；
5）、不需要外挂Frame Bnpfer;
6）、可编程8/6Bit TFT Panel输出；
7）、模拟和数字信号输出；
8）、支持1280×1024

（3）、 LCD接口部分
    P135的输出可以直接驱动大多数的TTL电平接口的LCD显示屏，输出有24Bit的RGB
信号，Data Clock（DC）,Data Enable(DE),Vs,Hs由寄存器3B的Bit0决定，P135的
输出1Pixel/Clock还是21Pixel/Clock模式，所谓1Pixel/Clock和21Pixel/Clock的
区别，在主板上就是有48Bit的RGB输出，H、V、Clk、DE还是各一路，Clk的频率大概
要降一半，主要目的减少EMI(Elector Magnetic Interference)电磁干扰，假如Panel
共有n Pixel/行，n为偶数，则偶数场的Pixels则意味着第1、第3┈第n-1个Pixels，
奇数场的Pixels则意味着第2、第4┈第n个Pixels，所以P135的输出端口（Routo Gouto

Bouto）不同的Panel有不同的Pixels/Clock。
（4）、 PLL
   为了支持不同的输入和输出信号，P135的输入和输出不同步，这样P135需要两个PLL
使各自的Clk保持同步，一个是对输入信号的采样脉冲，另一个是输给LCD扫描CLK，这
两个CLK都能到P135或者1280×1024×75Hz。
（5）、 串行通讯口
    时钟线，DATA-S是双向通讯的数据线，SIOEN是串行通讯使能端，SRDP是读信号，
P135应用一个简单而有效的5线串行通讯来访问P135，SCLK是串行输入的SWRP是写操
作信号，由于P135不需要快速寄存器访问，所以硬件上用一个通用的简单8Bit的CPU
都是非常有效的。

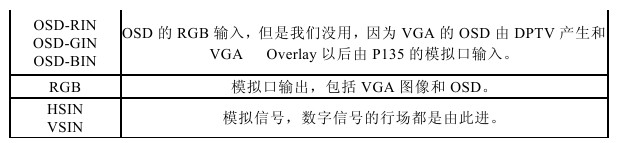

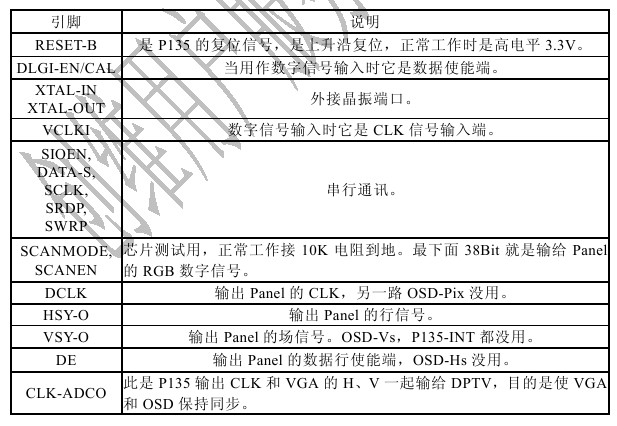

（6）、P135各脚功能
 P135本身有四个PWM发生器，占空都可以通过软件来调整，如果CPU无PWM口或不
够用，可用P135来代替，如LCD的亮度调整等。
我们照图对P135各脚功能解释一下，从左边开始：

（7）、亮度控制
    J6是给背光条的控制信号，图上的12V-ON-OFF是背光条的12V供电，它也能由开关
控制，3脚BL-ON-OFF这是由CPU的I/O口控制，当为5V时，背光条亮；当为0V时，关
背光条。这控制都在12V存在的情况下才起作用。5脚是用来调节背光条的亮度，由CPU
输出一PWM脉冲，经过R52和C93变成DC去控制背光灯的电流，从而调节其亮度，一般
来说是0V最亮，5V最暗，而实际上我们是直接接0V的。
三、电源部分

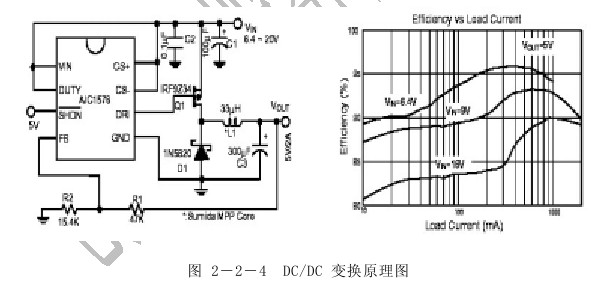

1、DC/DC转换

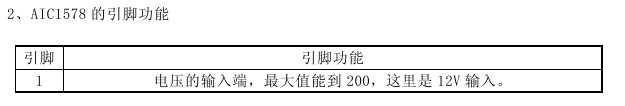

    本机的DC/DC转换电路由AIC1578+AP4435组成，输入12V，输出为5V。电路比较简
单，其振荡频率为90K～280K。AIC1578是一个PWM发生器，而AP4435是一个P沟道的
MOSFET。见图2－2－4。

3、工作原理
  AP4435是增强性的P沟道场效应管，所谓增强性就是Ugs=0时漏、源之间没有导电
沟道，只有Ugs小于0（P沟道）时才可能出现导电沟道，所以当AIC1578的6脚输出0V
时，输入电源从AP4435的源极流向漏极通过47μH的电感对电容充电，当6脚DRI输出
为12V时，MOS截至，此时电感作为电源对电容充电，使电容上的电压保持稳定，肖特基
二极管在这里的作用是给MOS管截至时，提供一个回路，使电感向电容充电，此处用的
肖特基二极管是罗姆电子的RB051L-40型，其反向峰值能到40V，在这里说一下AP4435
好多处用到其Ugs=-10V时，Rds=20mΩ；Ugs=-4.5V时，Rds=35mΩ。电阻比较小，这时
选择何种MOS管是一重要指标，否则功耗太大，压降也大。
  AIC1578＋AP4435在12V上电以后输出的5V就一直存在，它给CPU及其相关的部分
供电，即使是待机此5V也不掉，使CPU、遥控、键控都能有效工作。在这里AP4435只是
一个简单开关，其栅极4脚由CPU控制，当CPU输出5V给AP4435的4脚则待机，其输
出为0V，当CPU输出0V给AP4435的4脚则开机。 CPU的这个输出脚叫PWR CNTL（电
源控制），其控制另外还有两路：一路经过一反向器（74SL04）反向后，给电源指示灯，
开机时亮红灯，待机时灯灭，还有一路控制背光条的12V电源供电。U11是一个非门，开
机时，PWR CNTL为0V则U11的8脚输出为5V，使Q1导通，则U21 AP4435的栅极为
0V，使得背光条有12V供电，当待机时，PWR CNTL为5V，经U11反向后为0V，Q1截至，
所以U21 AP4435的栅极为11V左右，这样背光条没电源供电。在这里为什么需要用到
Q1，目的就是前面所说Ugs=-4.5V时的Rds比Ugs=-10V时大，当电流一大，压降就大，
而背光条也有一个电压范围，所以加了一个三极管。

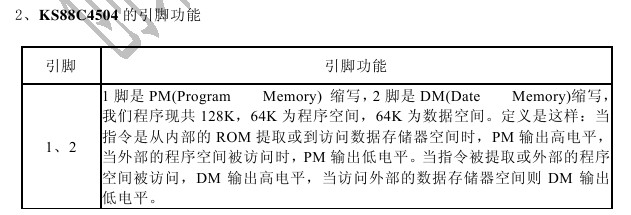

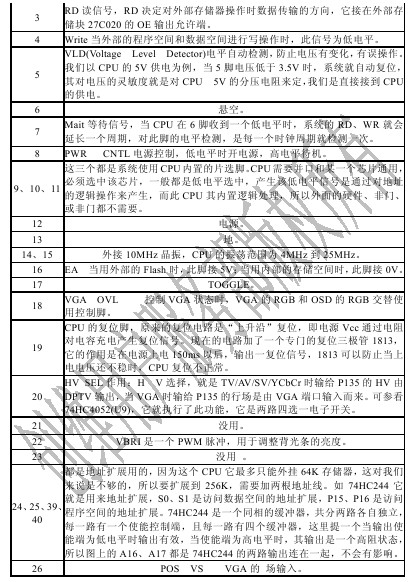

四、 CPU－KS88C4504（三星）
 KS88C4504是三星公司生产的8bit单片微处理器，见图2-5所示,它由外部数据、地
址单元；外部界面单元；I/O与中断控制器﹑具有看门狗功能的基本定时单元；SAM87中
央处理单元；1040字节的存储单元；A/D转换单元；4K只读存储单元；一个带内部定时
与PWM模式的8bit定时、计数器单元；五个可编程的I/O断口等组成.

注：U10（QS3861）是一个缓冲器，由BE来控制，当BE为低电平时，输入输出导通，电
阻大约为5欧左右，而且几乎不产生时间上的延迟；当BE为高电平时，输入输出断开，
输出为高阻状态，我们把BE一直接低电平一直直通。U13（ATF16V8B）是PLD(Programmable
Logic Device),保持逻辑通讯，此IC可重复擦写100次，数据能保持20年，具有2000V
静电保护，其输入和输出内部都有上拉电阻。U7、U16
                   都是双向开关。
2.3 8TT1机芯维修实例
一、15寸LCD，VGA模式不支持800×600格式，而1024×768、640×480都
显示正常。
检修：因为1024×768、640×480都显示正常，认为P135部分硬件没问题，只是P135
的参数在800×600时不对，这就有两种情况：一是本身程序中关于VGA 800×600模式
的参数就不对，所以P135在800×600显示不出来，证明是否属于该种情况，换一好的
程序，发现故障依旧；分析另一种情况就是在识别VGA模式时产生了识别错误，本应是
800×600，它认为是其它模式，所以送P135的数据不正确。8TT1机芯的模式识别是通过
CPU、VGA的行、场信号直接输给CPU，测量这两路都正确，另外VGA的行、场信号极性
也送给CPU，即CPU在模式识别过程中要用到行、场信号的极性，测此行、场信号极性不
正确，最后查出是74LS86一个脚虚焊！补焊OK!（800×600H和1024×768刚好一个是
正极性脉冲，一个是负极性脉冲，由VGA的标准来定）。

三、菜单时有时无
检修：测量CPU的两键控脚，无按键按下时都应是5V，但KEY1电压不正常，发现该脚
外接电阻损坏，更换后OK!
假如遥控接收一直有菜单键的码接收到，它也不会出现此现象，原因是系统对菜单
键不会连续响应，也就是说你一直按遥控上的菜单键，系统一直认为只按一次，这和音
量加减键不一样，音量加减键是连续相应的。
四、图像有约3cm宽黑白相交的竖条
检修：此情况一般为液晶屏行、场同步信号异常造成，测主板R82、R83果然无Vs、Hs
信号输出给Panel，查U9 74HC4052的3、13脚有Vs、Hs输出，一直到U10
                           QS3861
的输入端都有信号，但U10无输出信号，也即P135无输入Hs、Vs信号，检测QS3861的
供电无，而其供电是有5V通过一二极管所得，更换二极管IN4148后显示正常。
五、自动捜台不存台
检修：手动捜台时频率是有变化，因为能看到正常的捜台画面，存台后，系统存台，但
存台的频率始终是45.75MHz，也是初始化后的频率点，说明频率点根本没有写进24C16，
并不是写错，因为能正常看到捜台画面，高频头应该是没问题，问题出在CPU和24C16
之间，更换系统程序一样，检查总线电压只有3V而正常有5V，把挂在总线上的IC一一
断开，发现断开声音芯片NJW1130时，电压恢复正常，检查其电源无9V输入，查7809
也无输入电压，最后查出是一共电磁珠FB704A开路，更换磁珠后机器恢复正常。
六、白光栅
 检修：液晶屏Panel需要外部输入有两部分，一部分是背光源驱动部分，用于点亮冷阴
极荧光灯，另一部分是信号部分：RGB、H、V、DE、CLK，还有给Panel的供电，这两部
分的关系是，背光驱动部分为信号部分提供光源，两者只在光学特性上有关联，在电性
能上是无关联，两者是相互独立部分，我们在研发过程中，发现一个问题，就是一上电
的时候，屏会闪一个白屏，然后正常，后查出是背光条先打开，再给Panel供电，时序
上不对，应该是先给Panel供电，再打开背光条，所以有了这经验后，我们首先去查给
Panel供电，发现5V没有，顺藤摸瓜，查出L21开路！
七、VGA图像有水平线干扰
检修：先查看TV通道是否有干扰，没有，说明公共部分没问题，检查VGA的专用通道，
查U16 QS3257和U24 M52742的供电正常，因为现象像是电源造成的，在两路电源处
加了一个大电容，还是一样，仔细检查供电电路，发现给M52742的供电电感有裂痕，更
换后OK!
八、老化后出现竖条，之后死机，即拔、插电源不开机，冷却后才能开机
检修：程序插座3、4脚连锡。
九、图像其它键控都正常，只是待机后重新开机图像不良，出现条条细竖线
检修： P135的复位R29损坏。
十、喇叭有蜂音，静音状态一样
检修：背光板用于调节背光板亮度的脚，本应接0欧电阻，现开路造成。
十一、检查是P135还是DPTV有问题的方法是把DPTV输出的模拟RGB和
行、场信号，直接通过VGA的接口连到CRT的监视器上，如果监视器显示
的现象和LCD液晶显示的一样，说明是DPTV工作不正常，否则就是P135
不正常。
十二、无光栅，有伴音
检修：开机后发现在强光下隐约可见图像，分析认为本机为背光灯未工作所致，拆机后
通电后发现背光板无高压产生，查背光板供电及背光控制电平，用万用表测主板J6处电
压。1脚供电12V正常，但5脚在时ON应该为+5V高电平，此时却始终为0V。顺线路查
控制电路，J6的第5脚通过R52/1K贴片电阻接CPU-KS88C4504的第22脚，用表测CPU
第22脚为+5V电压，R52/1K电阻一端有+5V，另一端为0V，断电后测该电阻已经开路了，
更换后一切正常。
十三、死机
 检修： 插上电源指示灯不亮，测主板已有+5V电压输出，查CPU电路，测CPU-KS88C4504
的第12脚、第5脚、第53脚供电均正常，测CPU晶振Y2-10M也已经起振，后测复位脚
第19脚电压，正常应该为高电平，而此时为0V，查复位电路及其外围，复位电路是由一
个IC（Q3-DS1813）产生的，查Q3-DS1813的供电正常，而复位输出端却为0V，更换
Q3-DS1813后正常。
十四、黑屏
检修：开机后观察背光灯已经点亮，但开机却无创维标志也无OSD，由此判断应为主板未
给显示屏信号引起。测主板J27接口处供电正常，但无LVDS信号，判断为主板未给屏驱
动信号，测主板U15-PW113第108脚VS和第109脚HS 、第106脚DCLK均有输出，RPH、
RPI、RPF?　PG、RPD、RPE 47欧姆排阻有R、G、B 数据输出，由此可以判定LVDS芯片
U20-DS90C385未工作造成，测U20第1、9、26脚+3.3V供电正常，第32脚ON/OFF控制
脚也为高电平，更换U20后正常。
十五、能开机,但有时开机为白屏,后变正常,开机时"Please wait字符变到屏
幕左上角
检修:因字符有时会移位,分析应为CPU部分有问题,测总线电压,SCL为3.5V,而SDA仅为
0.6V左右,怀疑外挂的IC不良,断开U202 TDA7440第21脚和第22脚依旧,当拔下高频头
连线后总线恢复正常,试换一个高频头依旧,通电后测高频头供电发现FB200供电升为
12V,正常应该为5V,当拆下FB200后又为5V,分析升为12V只能由U804(APX1117-5V)稳压
IC引起,U804输入12V,经其稳压后输出5V经C827、FB200后给高频头供电,代换U804
后整机正常.
