[组图]飞利浦105A彩显──OSD控制旋钮故障的检修

一台飞利浦105A彩色显示器，使用四年有余。近段时间出现了调节OSD旋钮不灵敏的故障，表现为激活OSD主菜单后，选择第二层菜单时便不受控制了，须小心翼翼地慢调，才能选中，进入第三层菜单后，显示0∽100%的参数。在正常情况下，顺时针旋转OSD旋钮，参数向0%靠近，逆时针旋转OSD旋钮，参数向100%靠近。现在发现，两个方向调节OSD钮，都向0%靠近。有时最高达到40%，但不稳定，稍动OSD钮，便又回到0%，造成图像行场幅度无法调节，倾斜、枕形失真等也无法校正，很不方便，遂决定打开机壳检修。

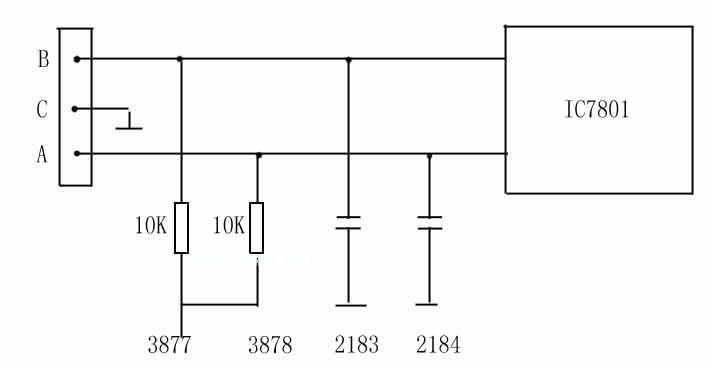

此旋钮编号为1885，原以为是一只电位器，故障可能是由于某一引脚与碳膜脱开而引起。经单独测试，感觉它不像电位器。将其焊下，拆开外壳，结构如附图1，中间部位通过C接地，顺时针旋转，A通过簧片先接C到地，逆时针旋转，B通过簧片先接C到地。这实际上相当于两个按键，不停地向上或向下按动按键，从而对参数进行调节，有关电路如附图2所示。经检查，内部簧片上有污点，用酒精棉球擦干净后，装上焊好，反复检查各插头复原无误，通电工作，实际调节OSD旋钮灵敏可靠，手感很好。至此由于有污物，使簧片接触不良而造成的故障得以修复
