筷子消毒器电路图分析

电器维修

小家电电路图怎么看？看看筷子消毒器电路简单吗？现在小家电层出不穷，功能各异，要想修好它，首先就要了解它的功能，再理清它的功能电路，看起来就容易了。
现以筷子消毒器为例，分析看小家电电路的方法。

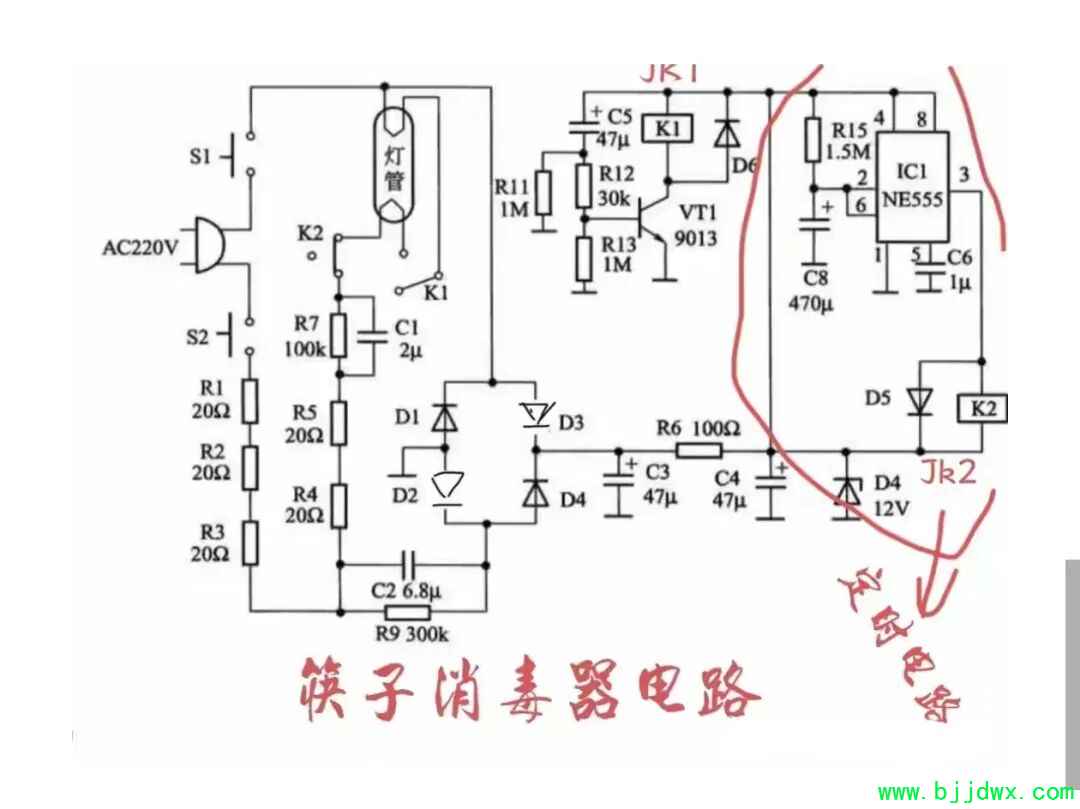

如图所示
首先来看看它的功能结构：①电源电路。②起辉电路。③定时消毒电路。该小消毒器也是一个小家电，功能简单，电路也就这么多，现逐一分析：
一、电源电路

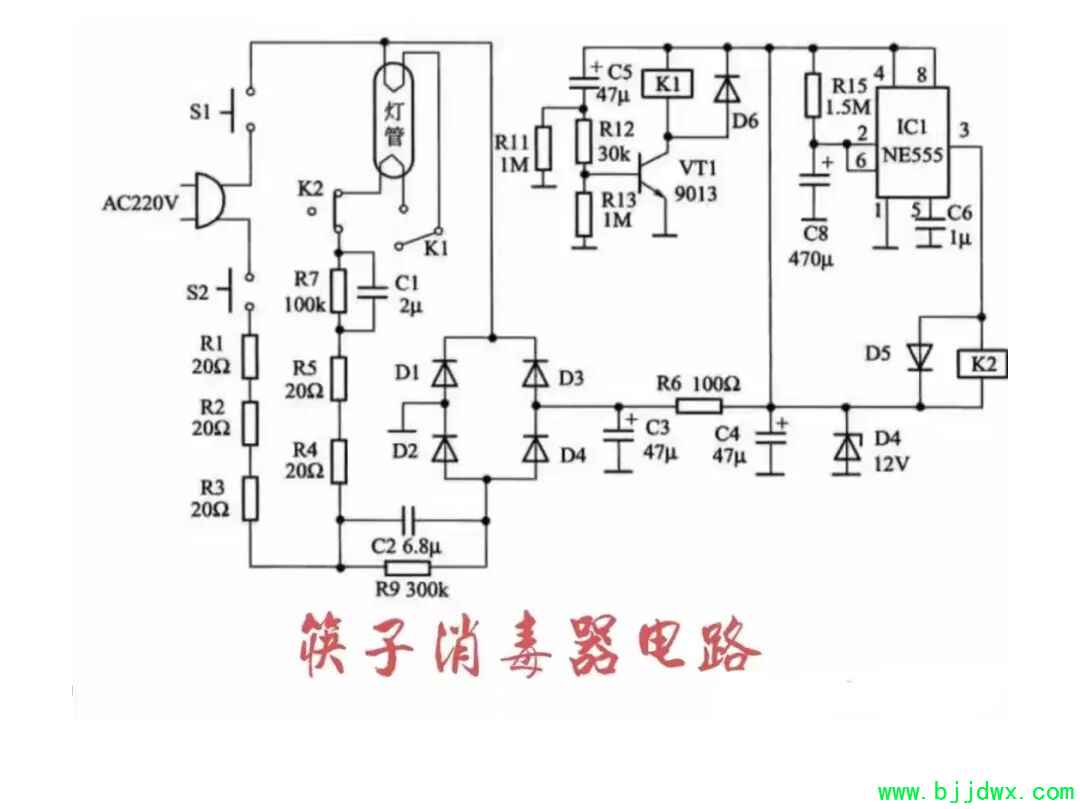

如图示

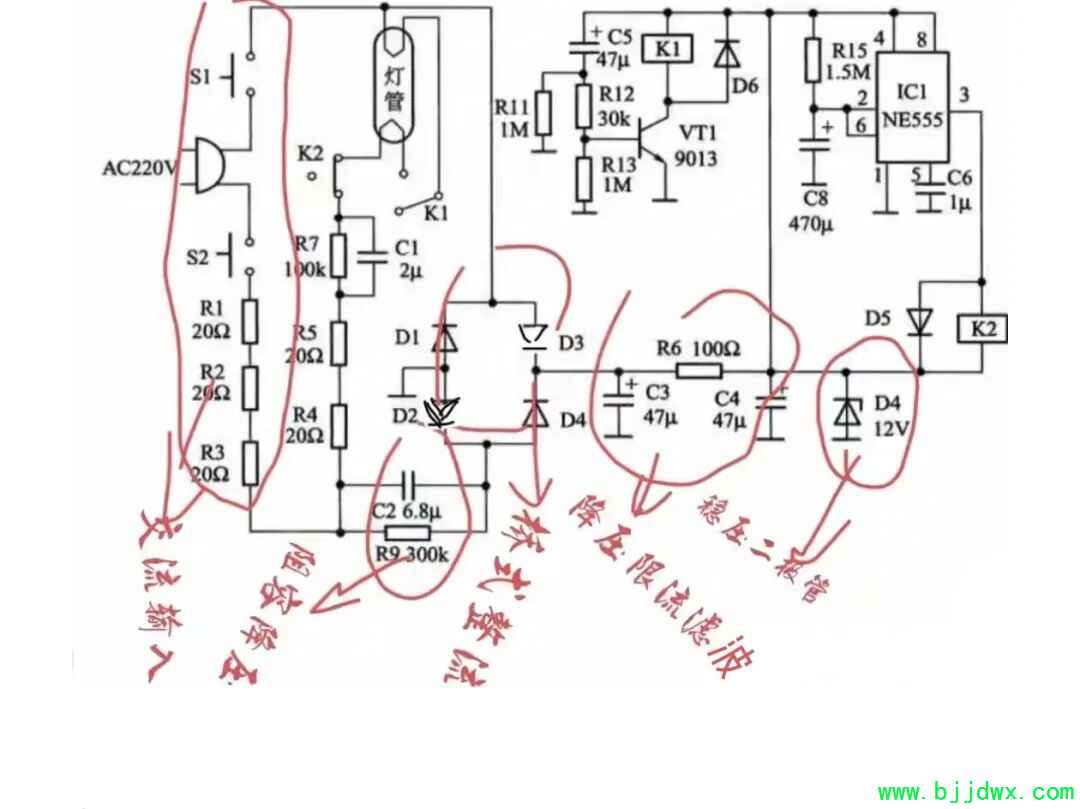

由S1、S2、R1、R2、R3、R9、C2组成交流输入部分。C2、R9构成阻容降压电路。然后通过四个二极管D1、D2、D3、D4构成的桥式整流电路整流、C3、C4滤波，R6限流降压、+12V稳压管ZD1稳压形成+12V电压，供后级电路使用。
二、起辉电路
如图示

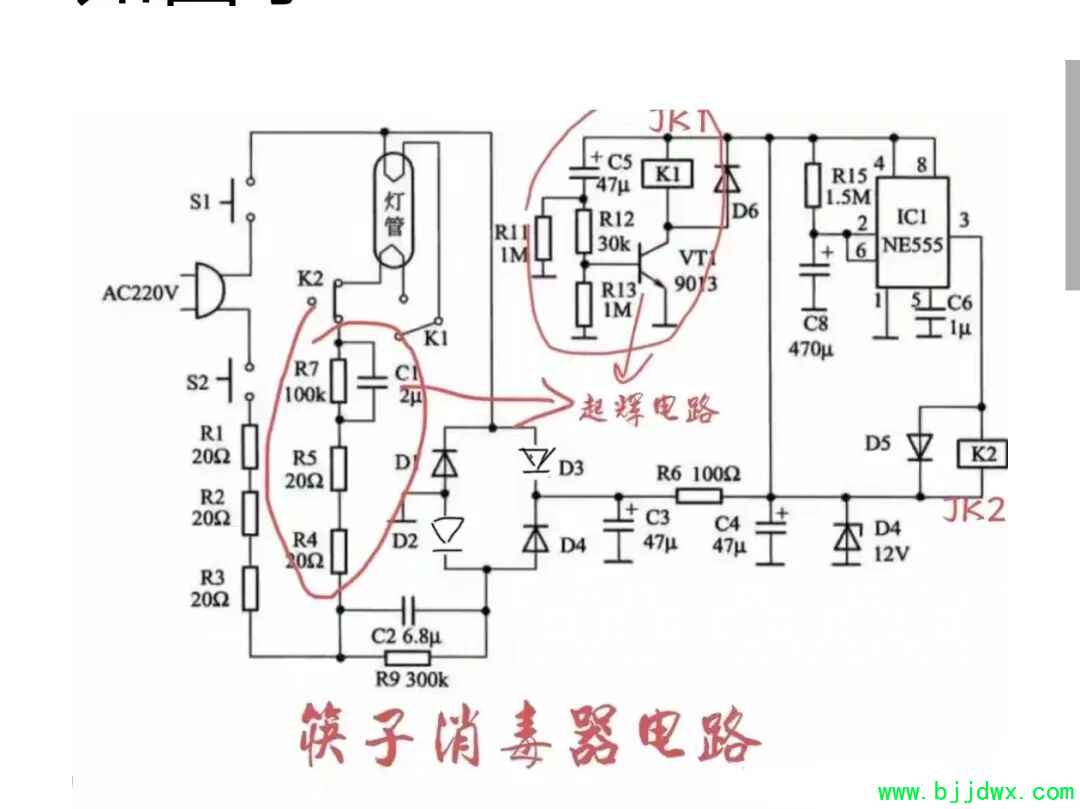

该机起辉电路由二组构成:A、第一组由R4、R5、R7、C2以及继电器JK2常闭触点开关K2构成，给起辉器提供高压。其中R7、C2为启辉时间常数，RC值决定启辉响应速度。通过电容C2充放电启动时提供相位延迟和足够的高压。同时RC还具有消除起辉瞬间产生的火花、电磁干扰作用。
B、第二组：
当放入筷子，由于重力作用，微动开关S1、S2就会闭合。闭合后由电源电路产生的+12V电压给启辉电路供电。+12V电压通过R11给C5充电，充电时，C5相当于短路，+12V电压加到R12、R13上，通过分压使三极管VT1导通。VT1导通，继电器JK1动作，K1触点闭合，启辉工作。
当C5充满电，又相当于开路，VT1截止，继电器JK1停止工作，k1断开，启辉结束。紫外线消毒灯点亮开始消毒。起辉时间长短由C5、R11决定。C5充电时间越长，起辉时间越长。
三、消毒定时电路
如图示

该定时电路是通过定时芯片NE555完成的。当+12V电源给C5充电的同时，也通过R15给C8充电。C8上的电压决定了定时器NE555的②⑥脚电压。当②⑥脚电压低于4V时，③脚输出高电平(+12V)，使得继电器JK2线圈两端都为高电平+12V，继电器不动作，JK2为常闭型继电器，k2仍然闭合，持续消毒。
当C8上所充电压越升越高，大于8v时，NE555内触发器反转，③脚输出低电平。继电器JK2动作，K2触点断开，停止消毒。筷子消毒时间的长短由C8、R15决定。
