电子电路基础学习课堂（串并联电路）

电器维修

      各位老铁、家电维修爱好者，大家好！我们要学会真正的维修技能，必须先要把电子电路基础学踏实，看得懂电路原理图，学会根据故障现象（原因），结合电路工作原理分析故障点在哪里？做到心中有数，然后很快就可以排除故障。其实任何家电产品都是各种简单的电路组合而成。学好基本电子电路是基础，是先决条件。再就是理论基础指导实践操作，然后在实践中积累维修经验。按照这个模版学习循序渐进，你一定可以成为维修师傅中的佼佼者。



   电子电路基础：串并联电路基础



    串联、并联是电路最基本的连接关系且构成。所有电器电路（电源板、负载、控制回路）全是串并联组合，搞懂这两个，家电维修、看图纸、检测电路中电压电阻等，其原理一通百通。

    一些关键概念：

- 节点：两条及以上导线交汇的点（并联核心）
- 回路：电流从电源正极出发，经元件回到负极的闭合路径
- 负载：消耗电能的元件（电阻、灯泡、电机、加热盘、发光二极管等）



   一、串联电路（整个电路首尾相连，没 有分支）

1. 结构特点

   所有元件依次首尾相连，只有一条电流路径，没有分支。

口诀：串联一条线，电流处处连

2. 三大核心规律

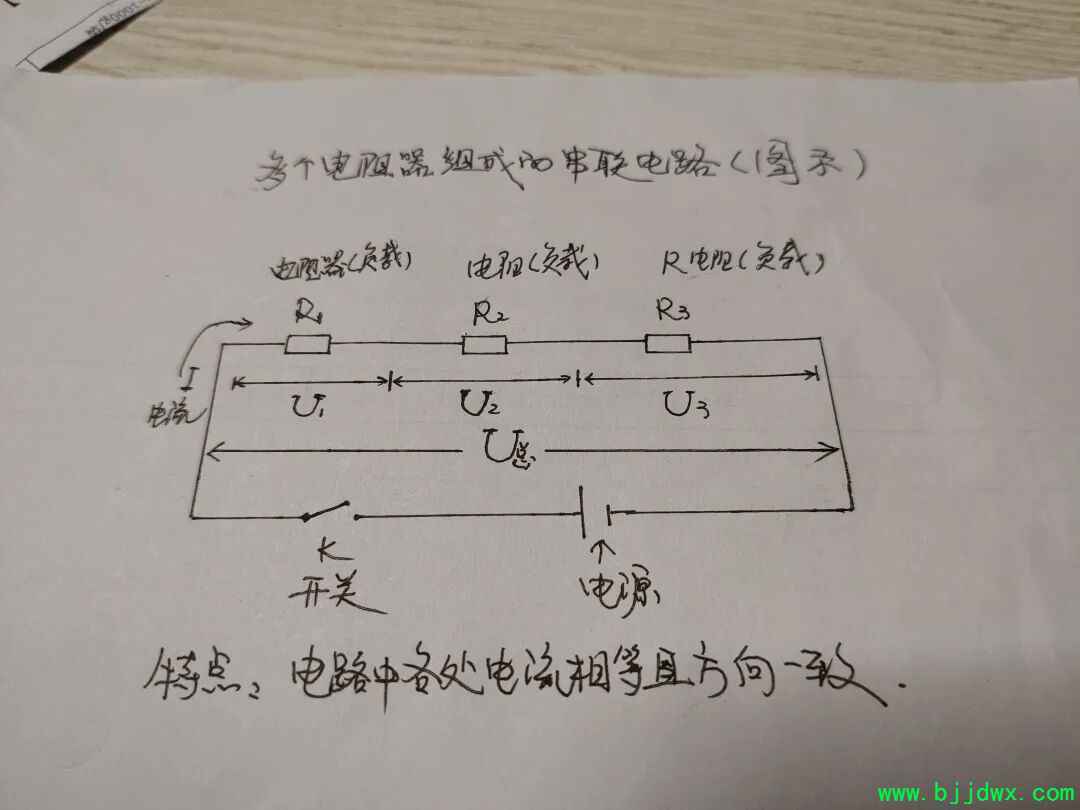

图示：



1. 电流处处相等
I = I1 = I2 = I3
2. 总电压等于各电阻电压之和
U总 = U1 + U2 + U3
3. 总电阻等于各电阻之和
R总 = R1 + R2 + R3

3. 实操特性（维修重点）

- 一个元件断路 → 整个电路没电，全部不工作（串联分压，一断全断）
- 电阻越大，分得电压越高（大电阻分压多）
- 例：节日小彩灯、部分家电限流电阻串联、各种控制电源开关串联在主回路等

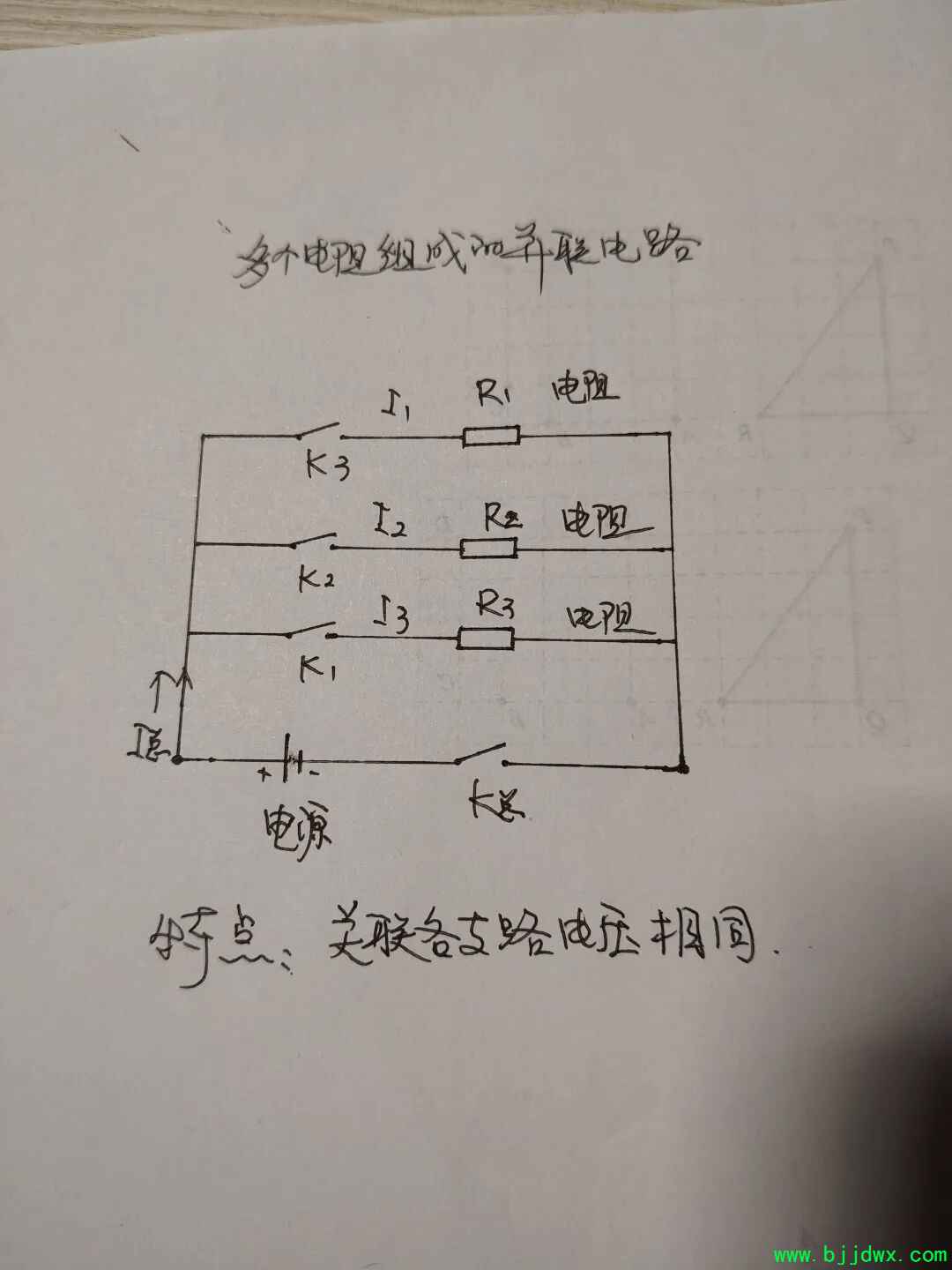

    二、并联电路（头接头，尾接尾，多条线路并在一起）

1. 结构特点

    所有元件两端分别接在同一个两个节点上，有多条独立电流支路。

口诀：并联分多路，电压都一处

2. 三大核心规律


1. 各支路电压相等，等于电源电压
U总 = U1 = U2 = U3
2. 总电流等于各支路电流之和
I总 = I1 + I2 + I3
3. 总电阻倒数=各支路电阻倒数之和。

重点：并联越多电阻，总电阻越小

3. 实操特性

- 一条支路断路 → 其他支路不受影响，照常工作（一断不断全）
- 家庭所有插座、家电、灯泡都是并联（220V进户，每个电器都是并联在火线零线之间）
- 支路电阻越小，分得电流越大


五、维修实操举例（最实用）

例1：串联分压（电源板常用）

220V整流后310V，两个电阻串联，大电阻分高压，小电阻分低压，给芯片供电。
→ 维修时：测哪个电阻电压异常，就是哪个电阻变值。

例2：并联分流（电磁炉、空调）

风扇、加热盘、指示灯都并联在供电两端，一个坏了不影响另一个。
→ 维修时：测电压，只要供电端电压正常，就是支路元件故障。

特别提醒：


    在实际家电维修过程中，经常出现并联电路中某一支路漏电（短路性故障），会拉低或直接使总电压为零，且烧坏电源保险、限流电阻的故障。实操中常采用断开某一支路（疑似有漏电）来测量判定故障所在。

六、快速判断串并联的3个方法

1. 电流法：电流只有一条路→串联；
                  有分叉→并联
2. 节点法：元件两端接同一节点→并联；                    首尾依次接→串联
3. 拆除法：拆一个元件→其他不工作→串                    联；
                 拆一个元件→其他正常→并联

在实际电器产品电路中，基本上都是既有串联方式又有并联方式，混合在一起的混联电路方式。




       家电维修爱好者在家电学习和维修过程中遇到哪些问题，可以评论区分享出来，大家互相交流，大家可以互帮互助！一起进步！
