让手机秒变显示屏？CVBS视频采集卡超详细使用指南来了！

电器维修

你是否还在为老式摄像机、监控摄像头、游戏主机（如PS2、任天堂）或医疗设备输出的模拟视频信号无法接入现代电脑而烦恼？别急！一块CVBS视频采集卡就能帮你轻松打通“模拟”与“数字”的鸿沟。

但买回来却不会用？驱动装不上？画面模糊卡顿？别担心！本文将为你提供一份超详细、零基础也能看懂的CVBS视频采集卡使用方法说明，涵盖从开箱到录制、从调试到开发的全流程。无论你是技术小白还是资深工程师，都能从中找到你需要的答案。

---

一、什么是CVBS？为什么需要采集卡？

CVBS（Composite Video Blanking and Sync），俗称“复合视频”，就是我们熟悉的黄色RCA接口传输的模拟视频信号。它将亮度（Y）、色度（C）和同步信号混合在一起传输，虽然画质不如HDMI，但在工业、安防、医疗和复古游戏领域仍广泛使用。

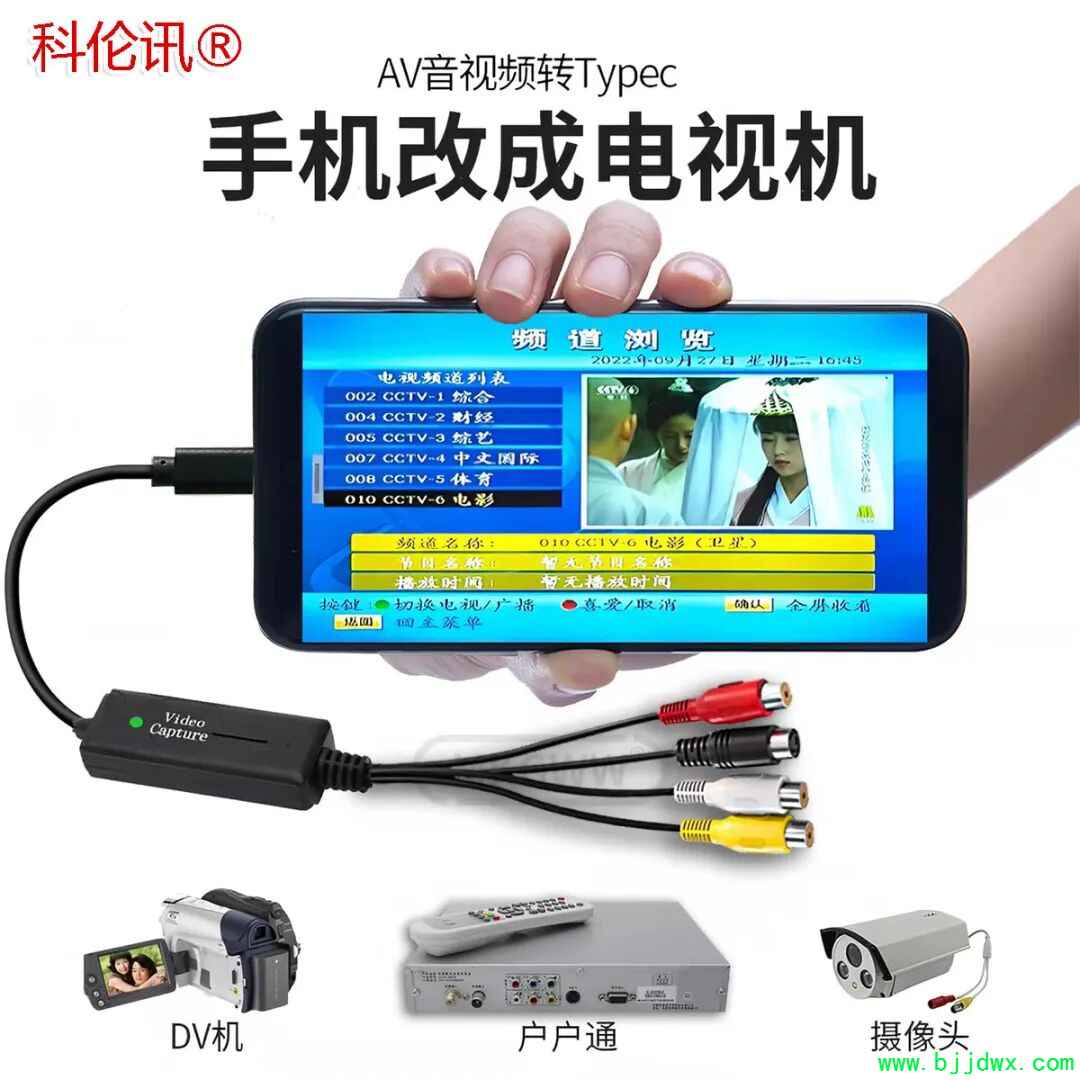

而CVBS视频采集卡的作用，就是将这种模拟信号转换为数字信号，让电脑能识别、预览、录制甚至直播。

二、硬件接口说明与电源供电要求

硬件接口说明：

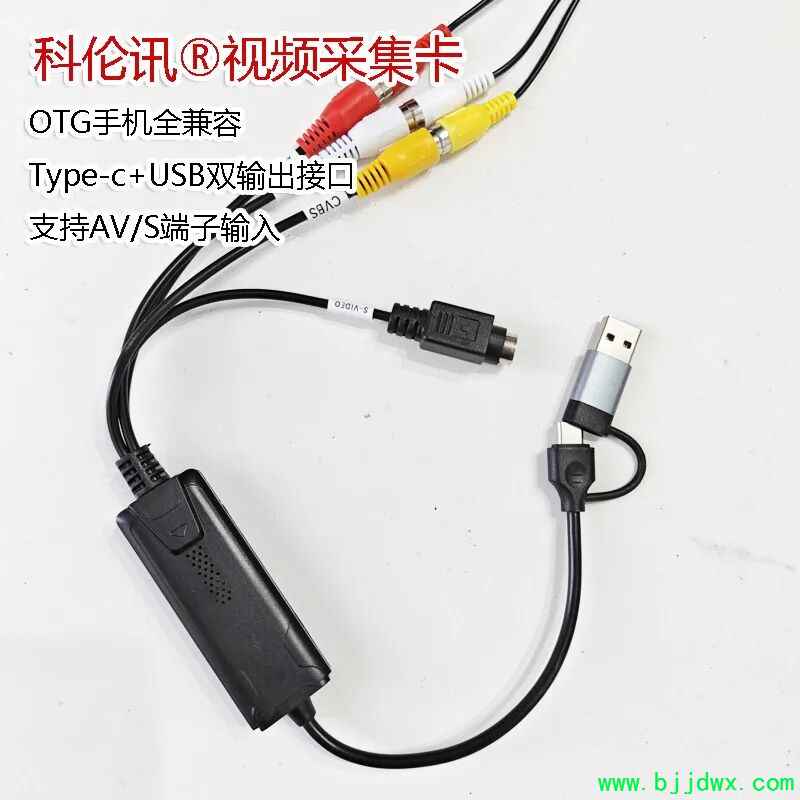

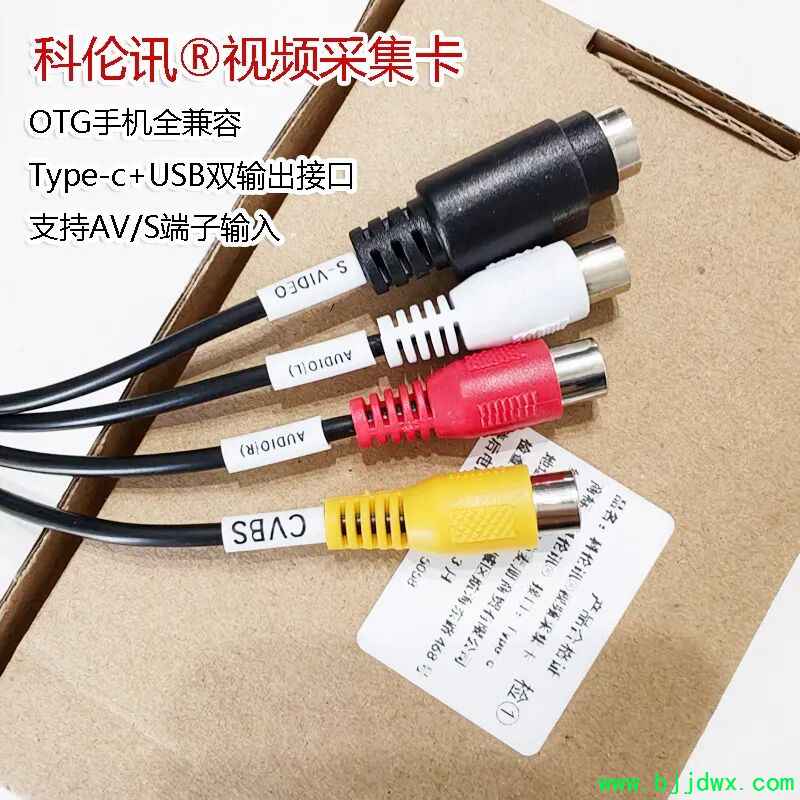

• 视频输入：通常为1个或多个BNC接口或RCA（莲花头）接口，用于接入CVBS信号源。
• 音频输入（如有）：一般为白色/红色RCA接口，支持单声道或立体声。

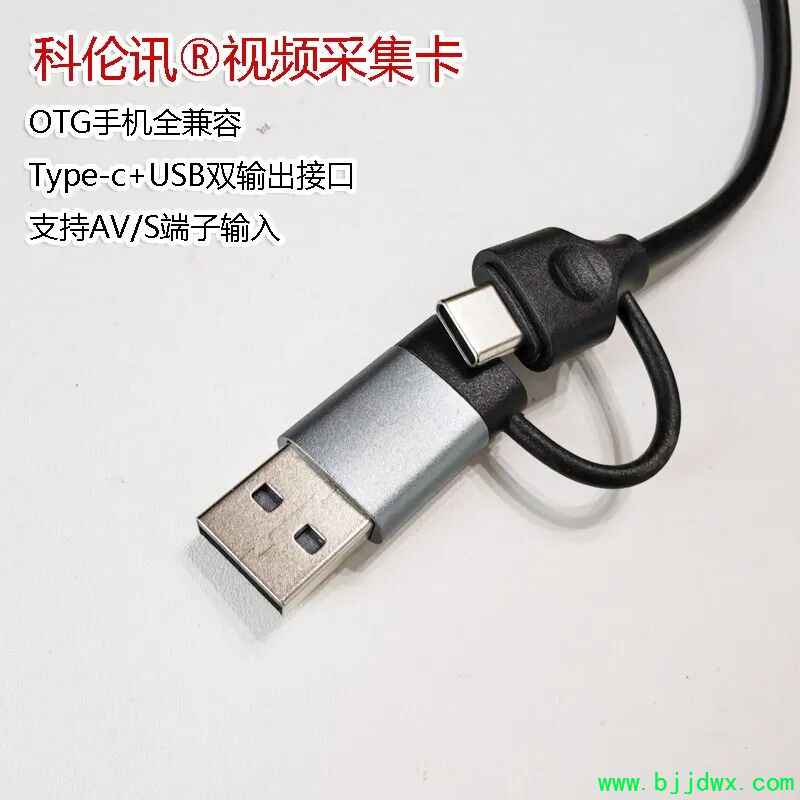

• 输出接口：多为USB 2.0/3.0（便携式）或PCIe（内置卡），用于连接电脑。
• 指示灯：部分高端型号带电源/信号状态LED灯。


💡提示：若你的信号源是BNC接口（如监控摄像头），而采集卡是RCA，请使用BNC转RCA转接头。

电源供电要求：

• USB外置卡：通常由USB总线供电（5V/500mA），但高负载时建议使用带外接电源的USB HUB，避免供电不足导致断流。
• PCIe内置卡：直接手机OTG供电，无需额外电源。
• 工业级多通道卡：可能需外接12V DC电源，请务必查阅说明书。
•



---

三、安装步骤与驱动安装安装步骤（以Type_C外置卡为例）：

• 关闭电脑（非必须，但更安全）。
• 将采集卡通过Type_C线连接至手机。
• 手机系统会自动识别新硬件。


软件安装：

• 手机应用商店下载USB摄像头等免费的USB采集软件即可。


⚠️注意：切勿使用来历不明的第三方驱动包，可能导致蓝屏或隐私泄露！

---

四、设备连接与信号输入方式正确连接方式：

• 将视频源（如老式DV、监控DVR、游戏机）的黄色CVBS输出接到采集卡的视频输入口。
• 若有音频，同步连接红白音频线。
• 确保信号源已开机并处于视频输出模式（例如游戏机需进入游戏界面，而非待机菜单）。


信号输入方式说明：

• CVBS为单通道模拟信号，仅支持一路视频输入（除非是多通道采集卡）。
• 输入信号制式需匹配：PAL（中国/欧洲）或NTSC（美国/日本）。部分采集卡可自动识别，也可在软件中手动切换。


---

五、视频格式支持与采样率设置支持的视频格式：

• 标准分辨率：720×576（PAL） 或 720×480（NTSC）
• 帧率：25fps（PAL） / 29.97fps（NTSC）
• 色彩空间：YUV、RGB（取决于驱动和软件）


采样率设置：

• 模拟视频无“采样率”概念，但采集卡内部ADC（模数转换器）的采样精度影响画质。
• 在采集软件中，通常可设置输出分辨率（如保持原始或缩放至1080p）和帧率（建议保持原生帧率以减少卡顿）。


---

六、电脑USB采集软件配置与实时预览功能

推荐软件：

• OBS Studio（免费，支持直播）
• VLC Media Player（快速预览）
• AmarecTV（Windows专用，低延迟）
• 厂商自带软件（如Magewell Capture Express）


实时预览功能开启步骤（以OBS为例）：

• 打开OBS → “来源” → “+” → “视频捕获设备”。
• 设备名称选择你的采集卡。
• 点击“确定”，即可看到实时画面。
• 若黑屏，请检查信号源、驱动、制式设置。


---

七、信号质量检测与常见问题处理信号质量检测方法：

• 画面出现雪花、条纹、滚动横线？→ 检查视频线是否屏蔽不良或过长（建议≤10米）
• 颜色失真？→ 确认制式（PAL/NTSC）是否匹配
• 无信号？→ 用另一台手机或者显示器测试信号源是否正常输出


常见问题处理速查：[td]

问题现象	可能原因	解决方案
黑屏无画面	驱动软件未装/信号源未输出	重装软件，检查信号源
画面卡顿	USB带宽不足/系统性能低	换USB 3.0口，关闭后台程序
音画不同步	音频缓冲过大	在软件中调整音频延迟补偿

---

八、故障排查指南（终极 checklist）

✅ 信号源是否正常工作？
✅ 视频线是否插紧、无破损？
✅ 采集卡是否被系统识别？
✅ 驱动是否为最新官方版本？
✅ 采集软件是否选择了正确设备？
✅ 制式（PAL/NTSC）是否匹配？
✅ 电源是否充足（尤其多卡使用时）？

---

结语：让经典信号焕发数字新生

CVBS视频采集卡虽小，却是连接过去与未来的桥梁。无论是保存童年游戏回忆，还是升级老旧监控系统，它都扮演着不可或缺的角色。

希望这份超全使用指南能帮你少走弯路，快速上手！如果你在使用中遇到特殊问题，欢迎在评论区留言——说不定下一期我们就为你专门解答！

🔧 动手试试吧！你家的那台老DV，或许正等着被“唤醒”呢。
