美的C21-SK2101电磁炉低成本快修

署名 浙江 方位

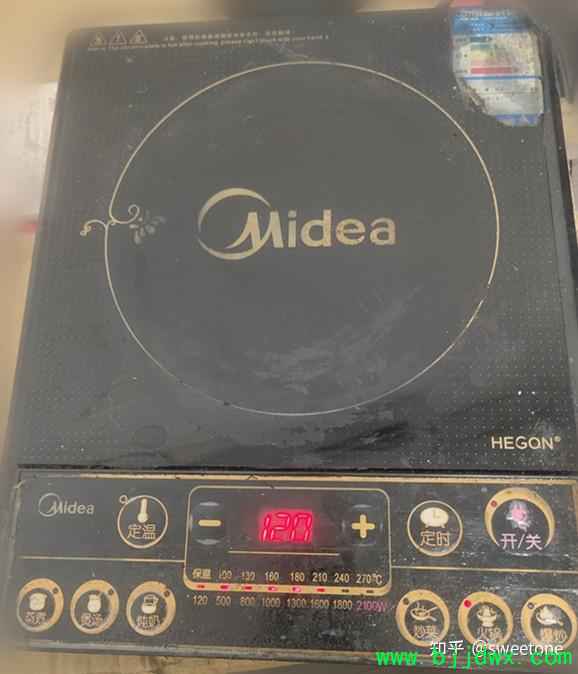

一台美的C21-SK2101电磁炉不能开机。检测电磁炉电源线不通，将电源线接好后通电，机器仍无任何反应。

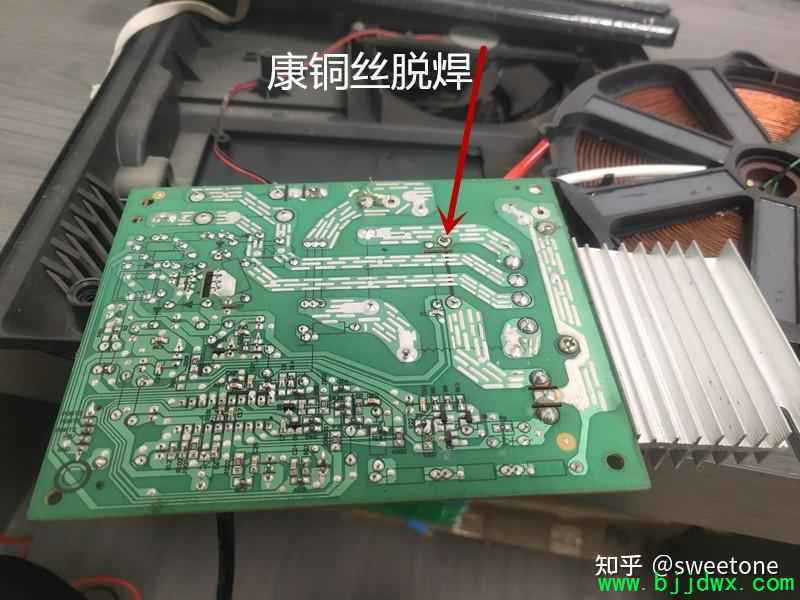

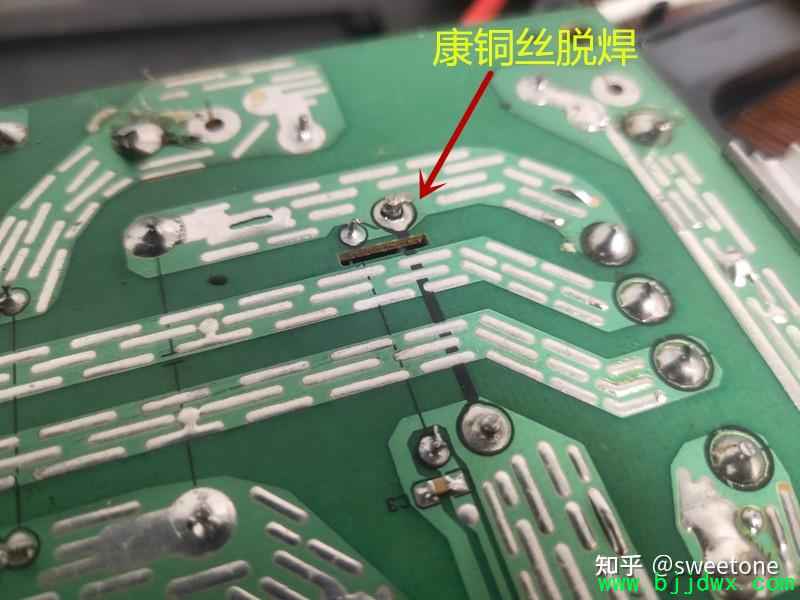

拆下主板，查出主板地线与整流桥之间的康铜丝有一端脱焊。主板及IGBT功率管的地线与整流桥之间无法构成电流回路，机器当然无法工作了。

将康铜丝焊好，给机器通电试机。机器按键显示均正常，放上只有小半锅水的平底铁锅，电磁炉能给铁锅加热，但是过了一二十分钟，平底锅里的水还只有微热不见沸腾。仔细听电磁炉的声音，可以听到线盘间歇发出轻声，分析线盘不是正常工作，而在间歇工作。



电磁炉电流检测电路中的功率调整电位器接触不良是常见故障。

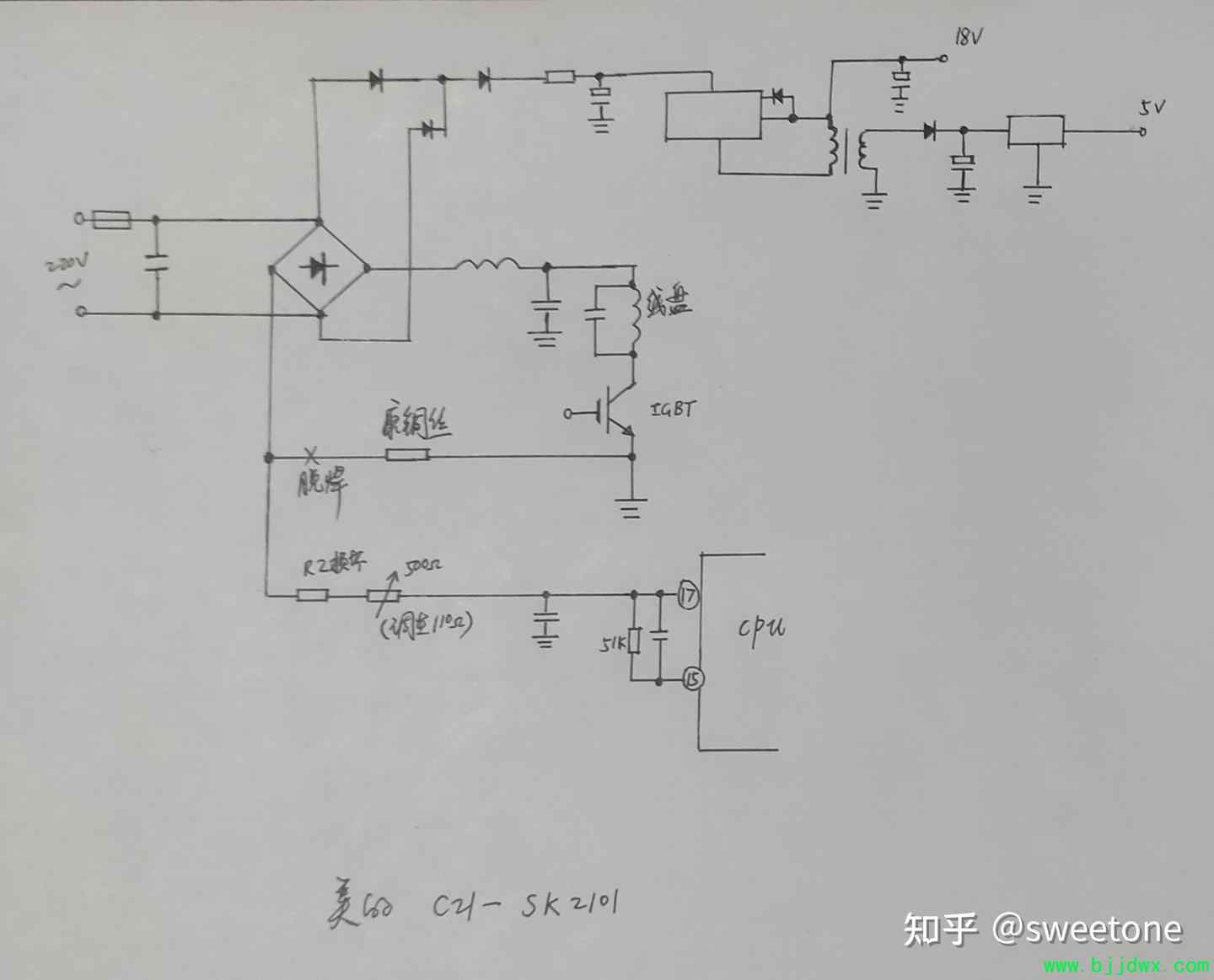

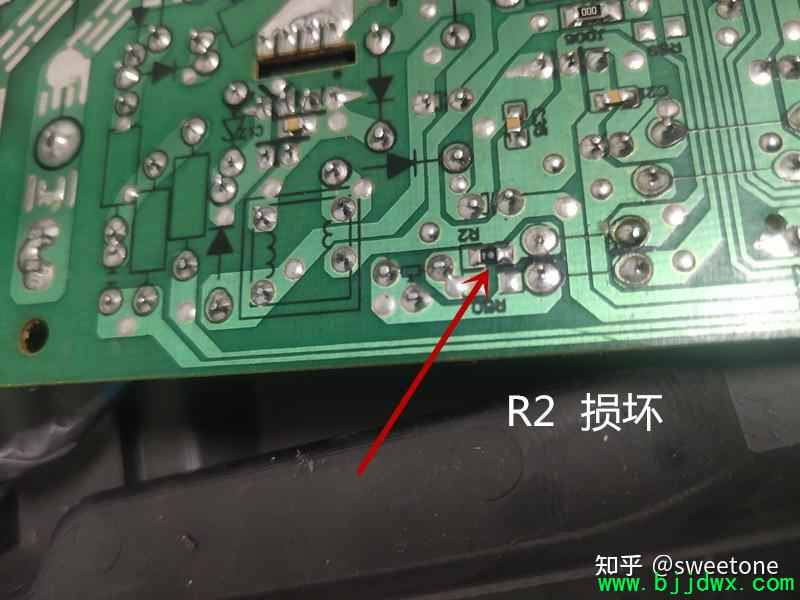

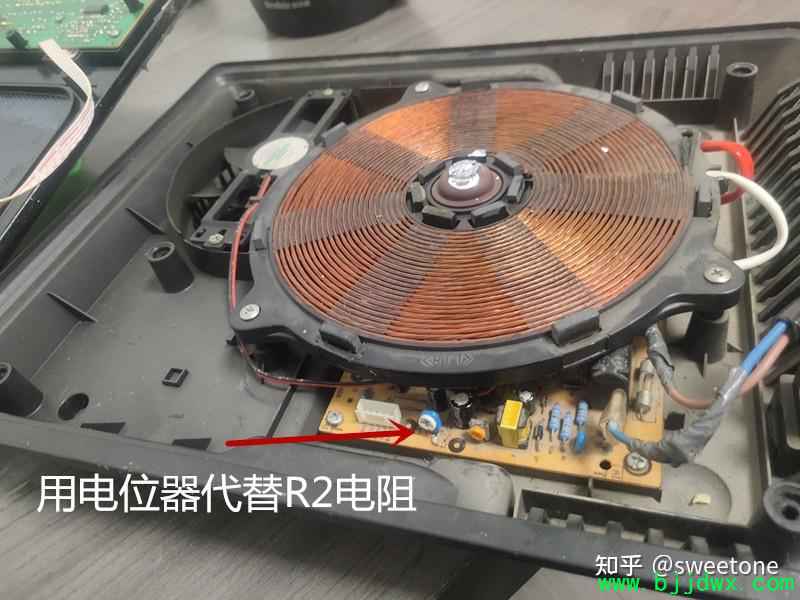

实测电路如图所示，测量该标称500欧姆的电位器，实际为110欧姆阻值，基本正常。而电流检测电路中的R2测量值为43K欧姆，明显偏大。在网上查到该机电路图，虽然与本机不太相同，但是该电路图中电流检测电路的功率调整电位器为500欧姆，R2电阻的阻值为470欧姆。查看网上其他帖子介绍，该R2电阻的阻值有1K，820欧姆，300欧姆几种说法。由于看不清本机R2电阻的标称阻值，于是用一个1K欧姆电位器代替R2电阻装在主板上。

先将R2电位器调到网上电路图标称的500欧姆（此时原电位器110欧姆+R2电位器500欧姆=总共610欧姆）。通电试机，间歇加热现象没有了，但是加热速度还是偏慢。再试着将R2电位器调到430欧姆（此时原电位器110欧姆+R2电位器430欧姆=总共540欧姆），通电试机。加热速度更慢了。

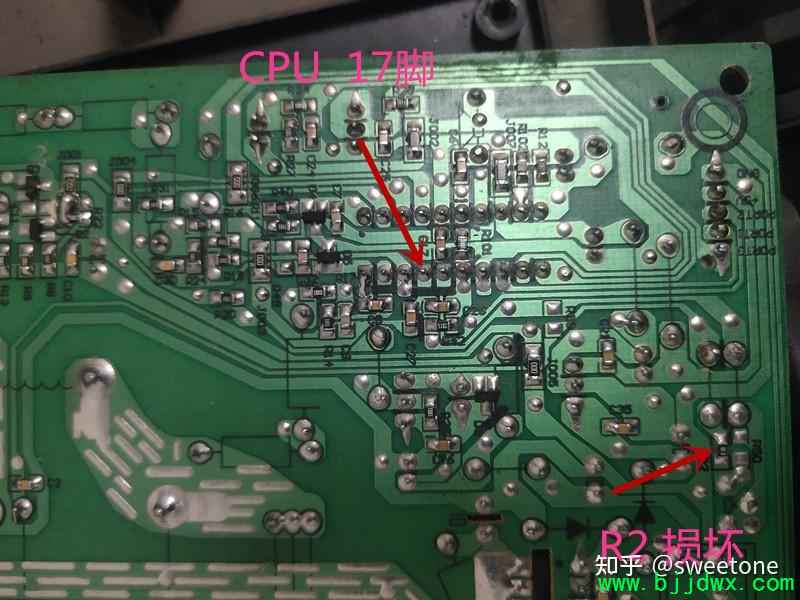

分析电流检测电路：康铜丝上的电压降大小反应电磁炉整机电流的大小，此电压降经过R2和电位器衰减后输入CPU的17脚。 CPU是检测此衰减后的电压，与CPU内部程序设定值作比较，然后控制IGBT功率管的PWM脉宽，使得电磁炉的功率稳定在设定档位。当电位器阻值调小，输入CPU 17脚的电压因为衰减的少而较大，CPU会认为电磁炉整机电流偏大，降低IGBT功率管的PWM脉宽，使得电磁炉的输出功率偏小。

所以，为了提高整机工作电流及输出功率，应该调大电位器阻值。经过多次试验，最后确定R2电位器调到650欧姆（此时原电位器110欧姆+R2电位器650欧姆=总共760欧姆），通电试机，设定在电磁炉最高档位时，加热速度已经较快（过三分钟以上，平底锅里的小半锅水就已经沸腾）。为了不损坏电磁炉，没有将电位器再调大，以免电磁炉过流而损坏。




至此，用价值几角钱的电位器将电磁炉修复。
