凌钻电风扇风扇叶片转动较慢拆电机维修

家电维修

原作者：浙江方位
3.凌钻电风扇

该电风扇工作时，风扇叶片转动较慢。怀疑启动电容老化，给风扇换了新的1UF启动电容，但是风扇叶片转速变化不大。

用手拨动风扇叶片，感觉风扇电机主轴的阻力较大，估计电机主轴缺少润滑。于是，拆开电机，给风扇电机轴承加了润滑油脂。将电机部件装好后，用手转动电机轴，感觉转动阻力变小。但是，再通电，电机已经不能转动了。测量电机的5根引线，发现红，白，蓝，黑四根线之间连通，而黄线(启动绕组)与其他任意一根引线都不通了。

分析维修：

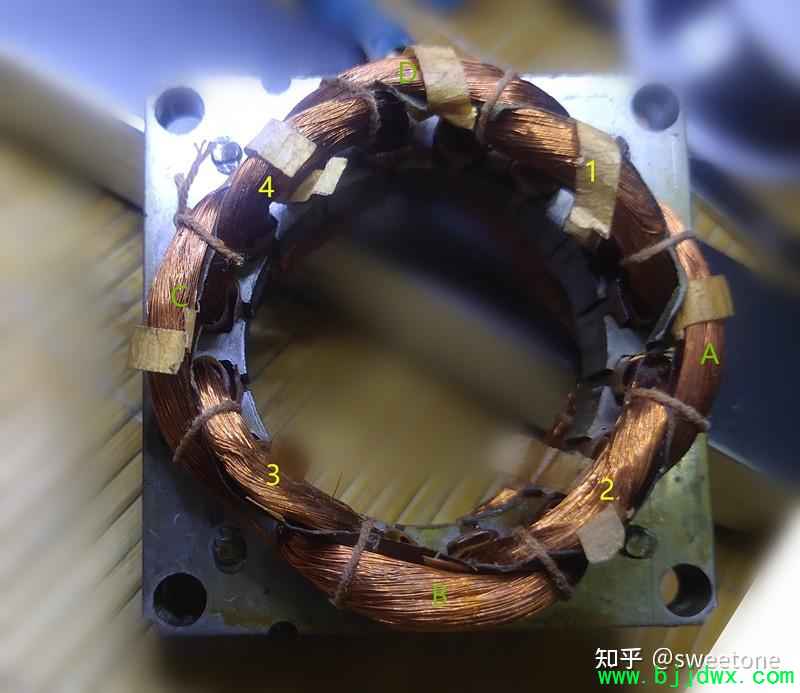

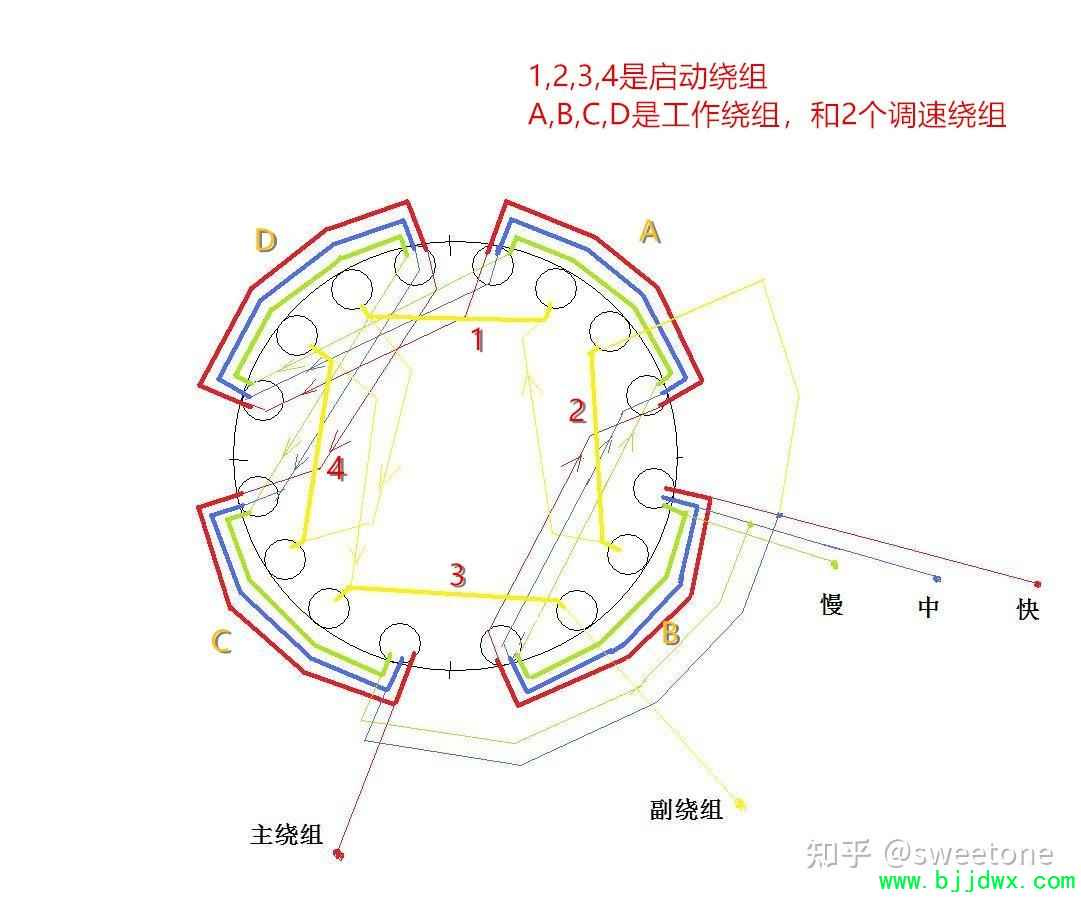

黄线与蓝线之间的是启动绕组，由于黄线与蓝线之间也不通，说明在拆装电机部件时，启动绕组可能被刮擦而断线。本电机是16槽4极3档的异步风扇电机。由于不知道该电机的启动绕组分布位置及断线处，维修一时没有进展。偶然在网上看到一款16槽4极3档的异步风扇电机的绕组分布图。可以看到，工作绕组和调速绕组1，调速绕组2安装在铁芯外圈，有4捆绕组线圈，占用8个线槽。启动绕组安装在铁芯内圈，也是4捆绕组线圈，也占用8个线槽。

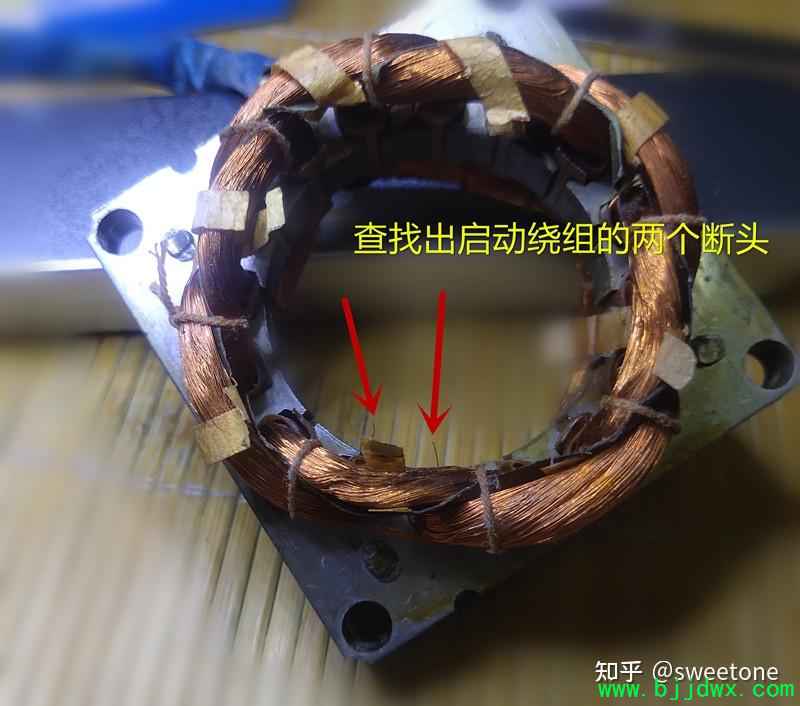

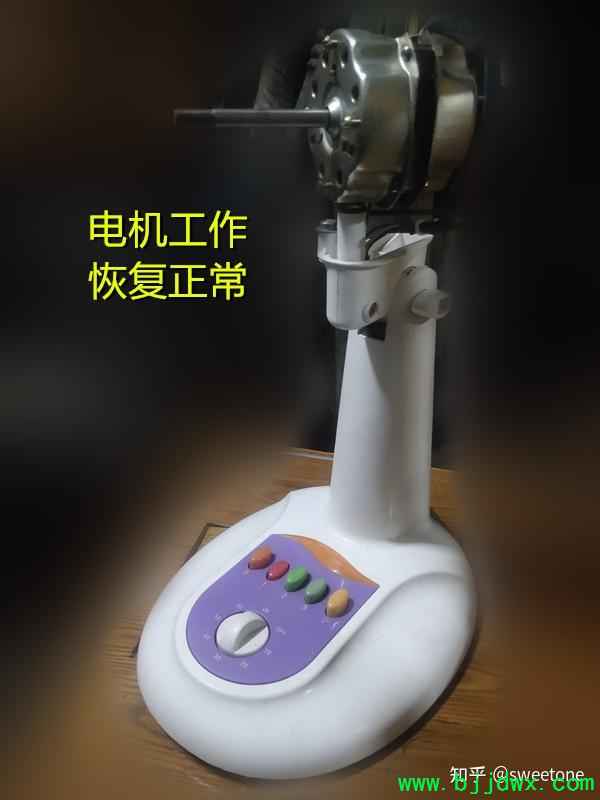

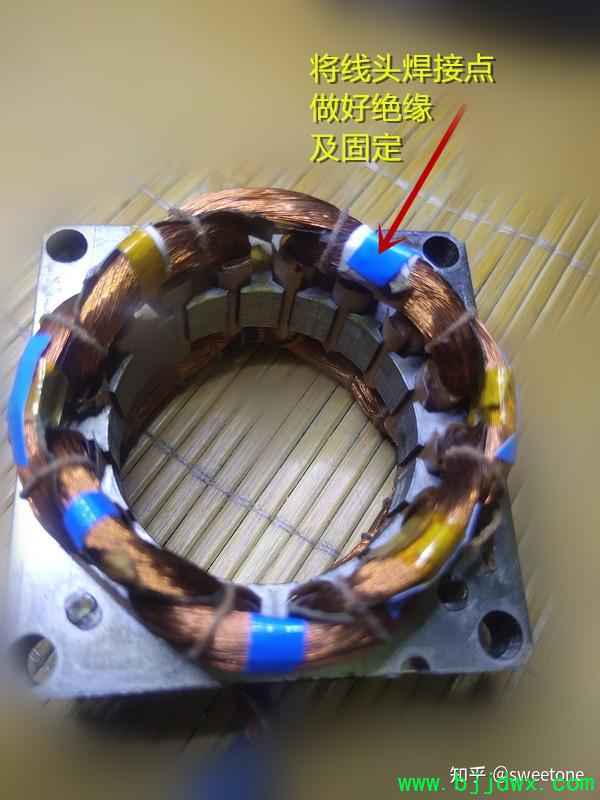

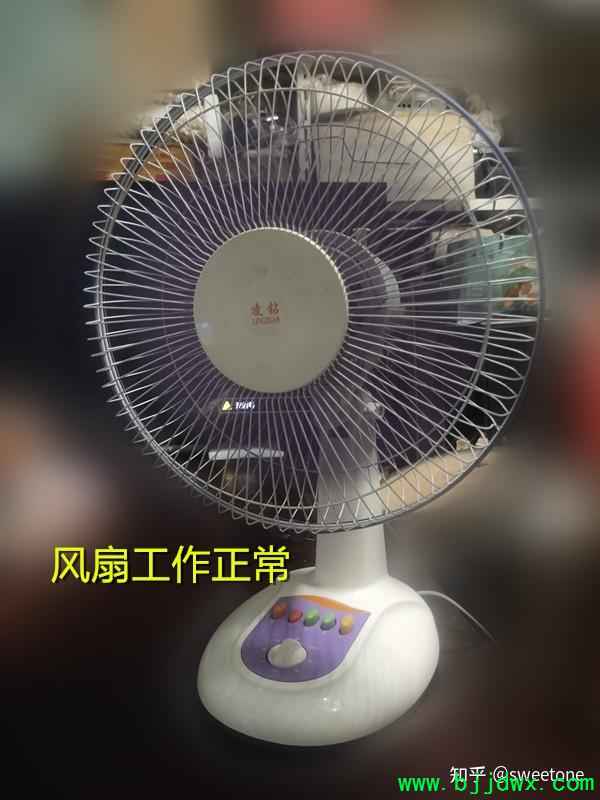

这样看来，安装在铁芯内圈的启动绕组容易在拆装带主轴的转子时被刮擦断线。断线的范围缩小到铁芯内圈的4捆线圈上。功夫不负有心人，借助放大镜经过仔细查找，终于找到了刮擦断线的线头两个。将2个线头用一根漆包线飞线焊接连通。并用耐高温胶带将飞线及焊接点做好绝缘及固定。实测该电机的红黑线之间工作绕组阻值为950欧姆，红白线之间调速绕组1阻值为175欧姆，白蓝线之间调速绕组2阻值为178欧姆，蓝黄线之间启动绕组阻值为616欧姆。将电机装好复位，开机试验：风扇转动恢复正常，切换转速档位，电机转速变化明显。






由于风扇电机转子和定子铁芯之间磁路间隙较小，拆装不小心就会刮擦定子上的启动绕组线圈而断线，需要在拆装时注意避免。
