900RT离心机组深度拆解

3464kW制冷量背后的参数、部件、流程与原理

真实项目案例，图纸设计空调冷源采用离心式冷水机组。（图片源于网络）

一、机组核心参数

参数项	参数值	说明
制冷量	3464kW / 900RT	单位时间内机组从冷冻水中搬走的热量 kW为公制单位，RT为传统冷吨单位
蒸发器 冷冻水参数	6℃出水 / 12℃回水	设计温差 6℃ 向建筑末端输送冷量
冷凝器 冷却水参数	32℃进水 / 37℃出水	设计温升 5℃ 冷却水来自冷却塔循环散热

▎kW与RT的区别

两者描述同一个物理量——制冷量，只是分属两套计量体系：

kW（千瓦）——国际公制单位，国内施工图设计、水力计算、能耗统计的法定单位。1kW = 1千焦/秒。3464kW意味着机组每秒可从冷冻水中搬走3464千焦热量。

RT（冷吨）——传统制冷行业单位，表示机组级别/档位。900RT的含义：一台900冷吨的机组，一天能融化约900吨冰，利用冰融化吸收的"融化潜热"来衡量制冷能力。

二、机组核心部件

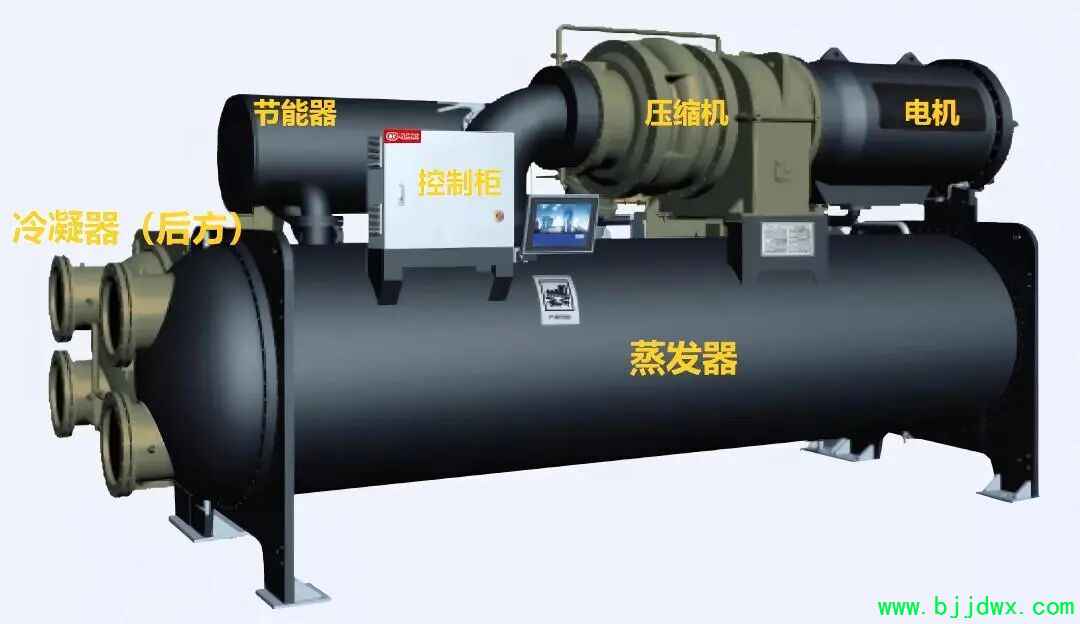

① 离心式制冷压缩机——机组心脏，唯一做功部件。高速叶轮对制冷剂蒸汽做功加压。

② 蒸发器——标配满液式壳管蒸发器，换热效率高，适合大冷量工况。

③ 冷凝器——水冷壳管式冷凝器，机组散热核心。

④ 节流机构——位于冷凝器与蒸发器之间液体管路上（多位于底部），承担节流降压功能（孔板/浮球阀/电子膨胀阀）。

三、机组运行流程

制冷剂在四大部件间循环流动，完成"汽化吸热→压缩升压→冷凝放热→节流降压"四步循环：

蒸发器（低压液态吸热汽化→低压气态）

↓

离心压缩机（低压气态压缩升压→高温高压气态）

↓

冷凝器（高温高压气态放热冷凝→高压液态）

↓

节流机构（高压液态节流降压→低压低温气液混合物）

↓

回到蒸发器，开始新一轮循环

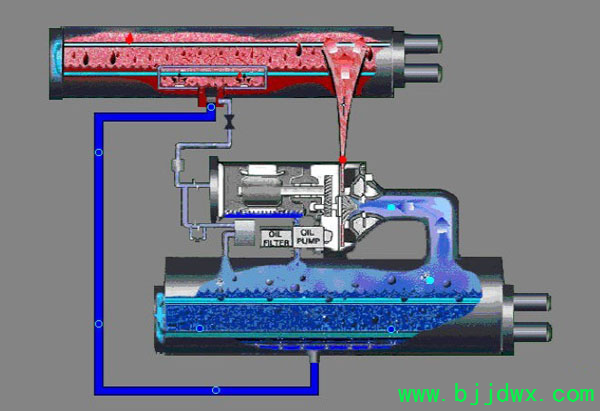

（上冷凝器、下蒸发器，红色高温、蓝色低温）

简单说，制冷剂在汽化（冷冻水传递热量给制冷剂）→ 液化（制冷剂传递热量给冷却水）之间循环。

四、机组运行逻辑

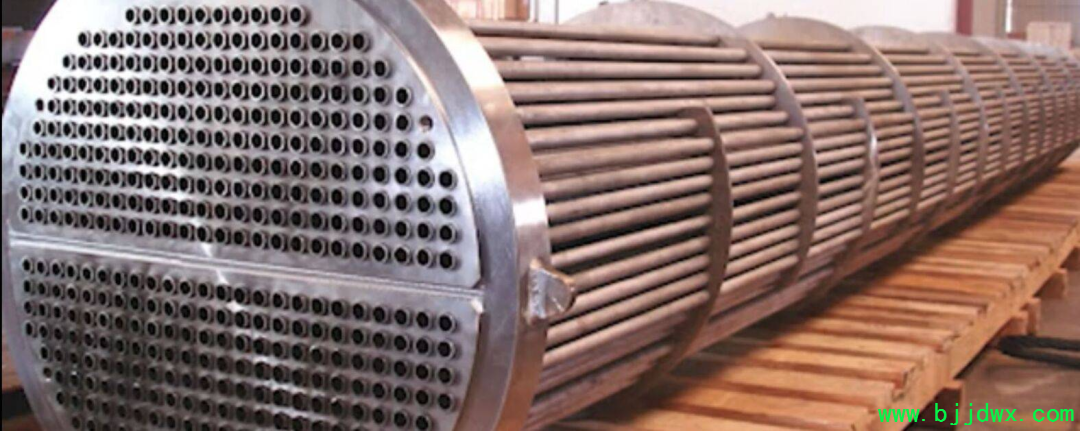

先看蒸发器和冷凝器内部的管束：

蒸发器内的冷冻水和冷凝器内的冷却水在各自管束内（管程）流动；蒸发器内的制冷剂和冷凝器内的制冷剂在各自管束与管壳之间（壳程）流动。水和制冷剂隔绝不互通，仅通过管束管壁传递热量。

蒸发器是制冷循环的低压低温侧，压缩机持续从蒸发器里抽走制冷剂蒸汽，维持稳定低压环境。在此压力下，制冷剂的饱和温度（沸点）控制在3~4℃左右，压得比冷冻水温度还低——这是制冷循环最核心的底层逻辑。和6~12℃的冷冻水形成2~8℃的换热温差，既保证换热效率，又不会让冷冻水结冰。

💡 常识纠正：沸点不是固定值

常说"水100℃沸腾"前提是标准大气压。压力变，沸点跟着变：高原气压低，水80℃就沸腾；高压锅压力高，水120℃才沸腾。所有液体都遵循这个规律，制冷剂也一样。离心机组常用的R134a制冷剂，标准大气压下沸点约-26℃，常温常压下必须以加压液态储存。

五、工作原理

1. 蒸发器原理

低压液态制冷剂吸热汽化 → 低压气态

12℃空调冷冻回水进入蒸发器，比制冷剂沸点（3~4℃）高,热量透过铜管管壁被温度更低的液态制冷剂蒸发吸走，冷却至6℃后送出，向建筑末端输送冷量；制冷剂吸收热量后在3~4℃下沸腾汽化，从液态变为气态。

2. 离心压缩机原理

低压气态压缩升压 → 高温高压气态

蒸发器产出的低压蒸汽经吸气管进入离心压缩机，被高速叶轮做功加压，成为高温高压过热蒸汽，经排气管排入冷凝器——这是机组唯一的做功部件。

3. 冷凝器原理

高温高压气态放热冷凝 → 高压液态

高压制冷剂蒸汽在冷凝器壳程内充分放热，气态制冷剂接触温度更低的管束，释放大量冷凝潜热，从气态凝结为液态（部分机型带过冷段，液体温度比饱和温度再低2~3℃），最终汇集在冷凝器底部。32℃冷却水来自冷却塔，进入冷凝器吸收制冷剂冷凝释放的热量后，升温至37℃回到冷却塔，通过喷淋散热降温后循环使用。

4. 节流机构原理

高压液态节流降压 → 低压低温气液混合物

冷凝器底部高压液态制冷剂，依靠冷凝侧高压推力，流向节流装置。制冷剂经过狭窄的节流通道后，通流面积骤减，压力大幅下降；对应沸点同步降低，一小部分液体瞬间闪发成气体，整体变为低温低压气液混合状态，随后进入蒸发器壳程，开始新一轮吸热沸腾。

六、简单总结

制冷剂 → 机组内部封闭循环的核心搬运工，负责把热量从低压低温侧搬到高压高温侧
冷冻水 → 从室内取热，输送至蒸发器交给制冷剂
冷却水 → 从冷凝器接走热量，排向室外冷却塔
三者通过两个换热器完成热量接力，共同实现持续制冷。

压缩机的核心作用，就是制造并维持"蒸发器低压、冷凝器高压"的压力差：

侧别	对应部件	制冷剂沸点	作用
低压侧	蒸发器	低（3~4℃）	能从低温冷冻水里吸热汽化
高压侧	冷凝器	高	能向常温冷却水放热冷凝

没有这个压力差，制冷剂就没法在低温侧吸热、在高温侧放热，制冷也就无法实现。

—— 大型中央空调详解系列 ① ——

离心式冷水机组 · 参数 · 部件 · 流程 · 原理
