反激开关电源原理、波形分析、应力计算、回路布局

好人

目录

1、Flyback变换器工作模态分析；

2、Flyback关键波形分析；

3、RCD吸收电路设计及开关管应力；

4、从噪音回路看布线要点。

5、基于实际项目，原创反激开关电源视频教程曝光

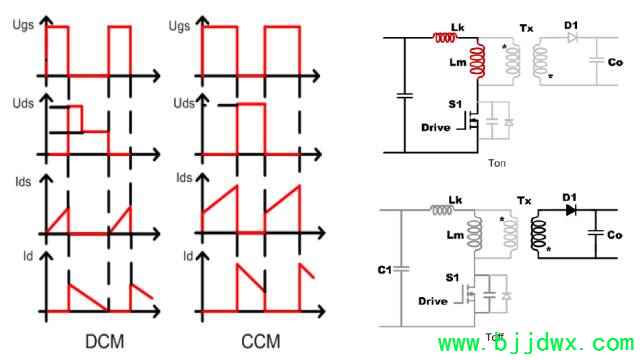

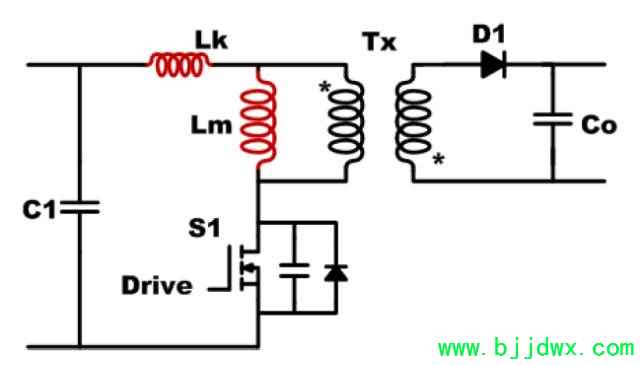

Flyback 变换器模态分析

ON：开关管导通，变压器原边充电，二极管关断，负载由输出滤波电容供电。

OFF：开关管关断，二极管导通，变压器储存能量通过二极管向负载侧传送。

基本输入输出关系：

理想情况下开关波形

Flyback 变换器关键波形分析

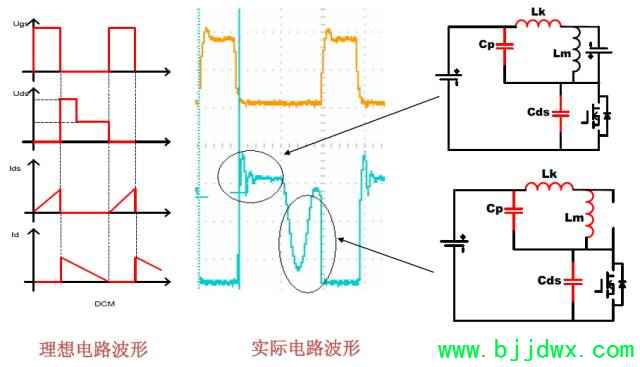

DCM工作模式下MOS DS电压波形分析

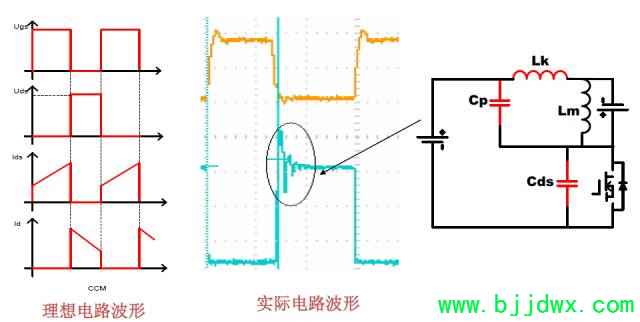

CCM工作模式下MOS DS电压波形分析

CCM工作模式下MOS DS电压波形分析

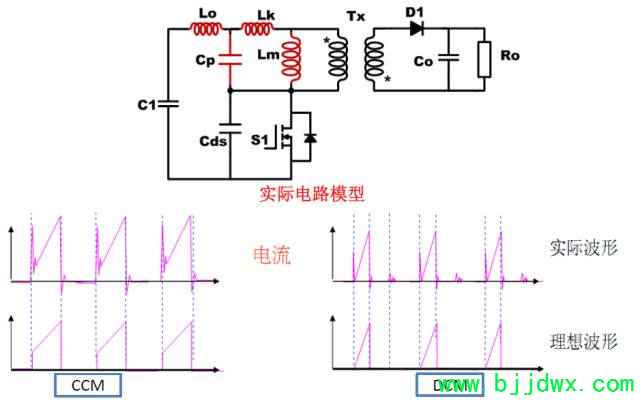

开关管上电流尖峰的波形分析

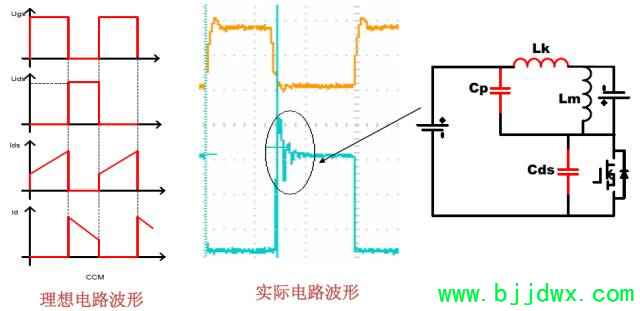

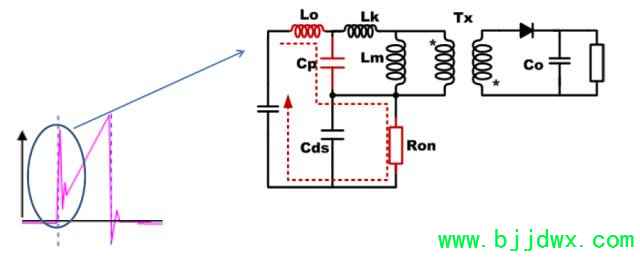

开关管上电流尖峰的波形分析（一）

开关管关断后，变压器副边为输出电压Vo钳位，此时寄生电容Cp两端的电压为nVo,方向是上负下正；当开关管导通时，Cp电容放电，此时Cp与线路寄生电感及输入电压构成谐振回路，从而形成该尖峰电流（谐振电流）。

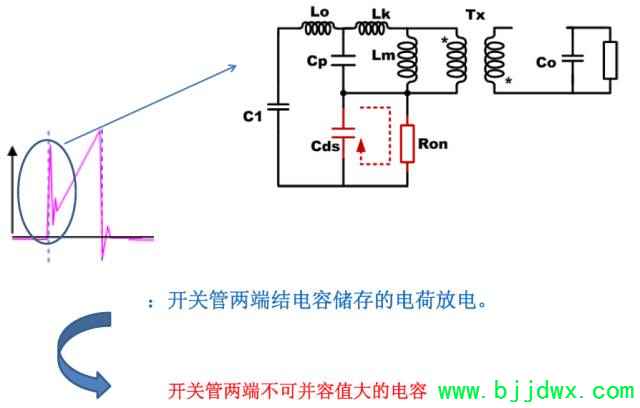

开关管上电流尖峰的波形分析（二）

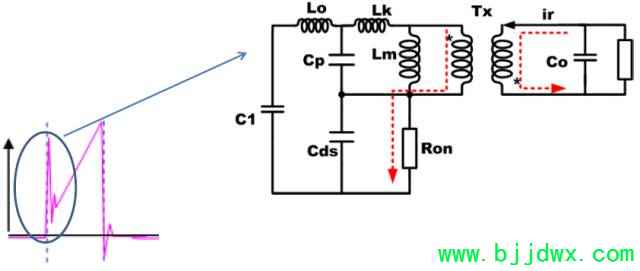

开关管上电流尖峰的波形分析（三）

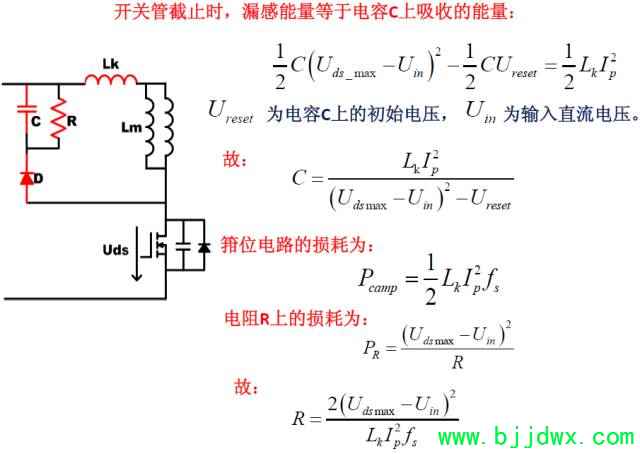

RCD无源吸收电路的设计

开关器件的应力分析

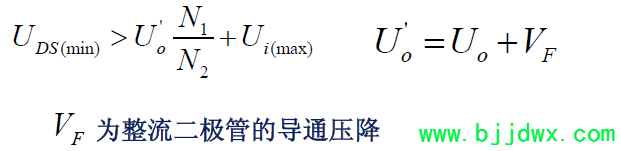

主开关管S1电压应力：



整流二极管D1电压应力：

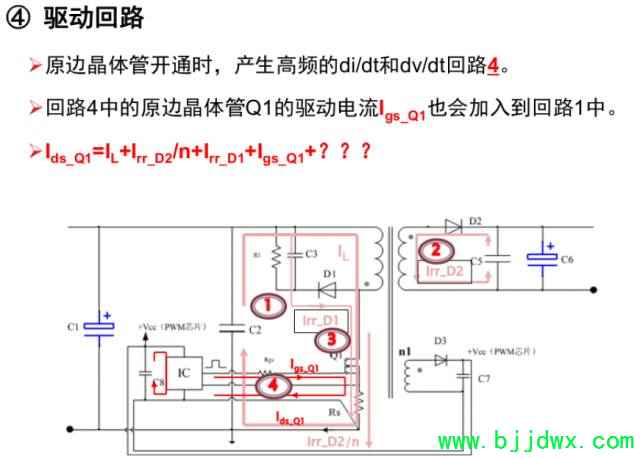

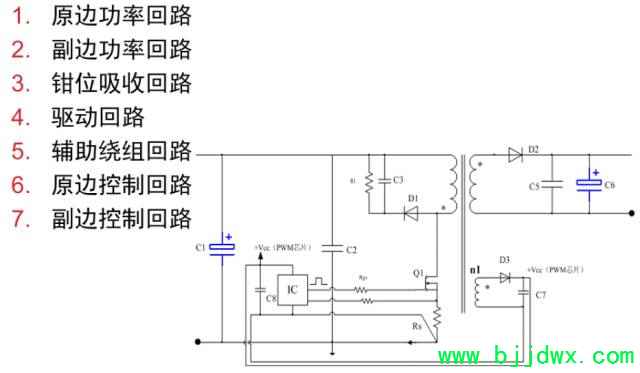

Flyback噪音回路及布板要求

常见的反激式（Flyback）变换器拓扑

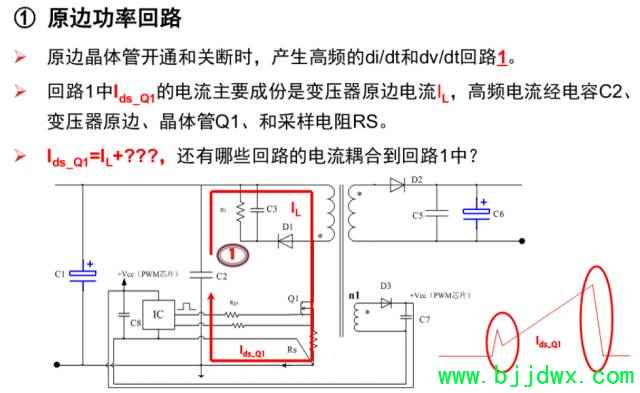

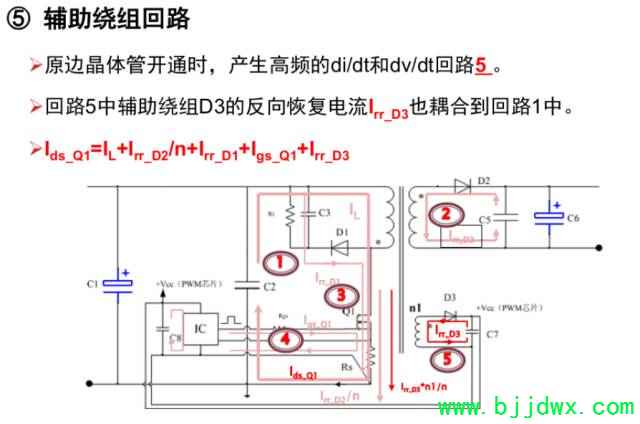

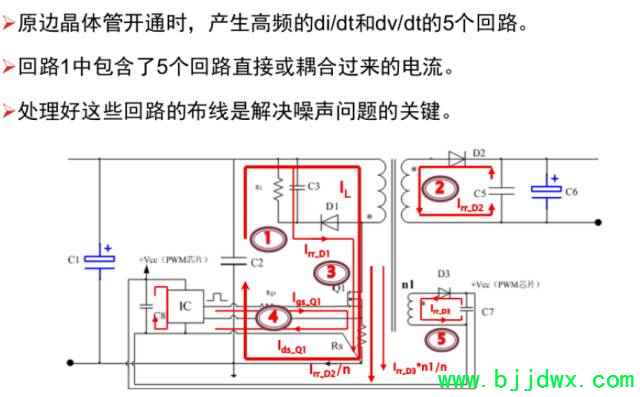

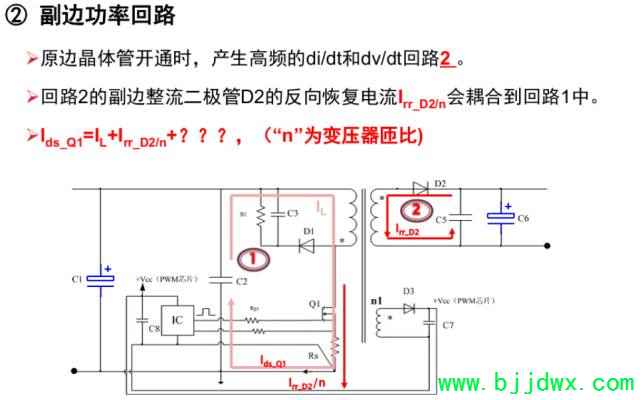

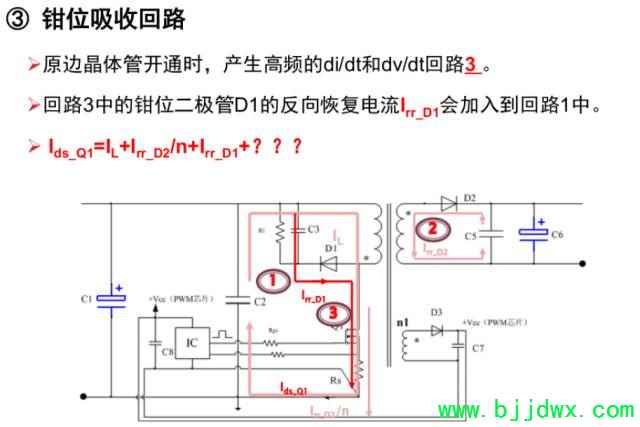

反激是变换器中的噪声

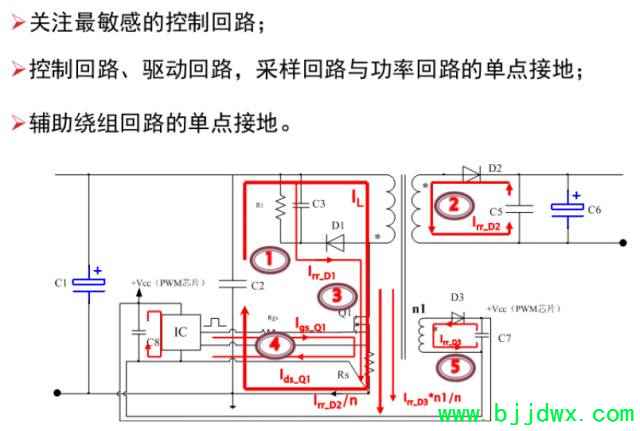

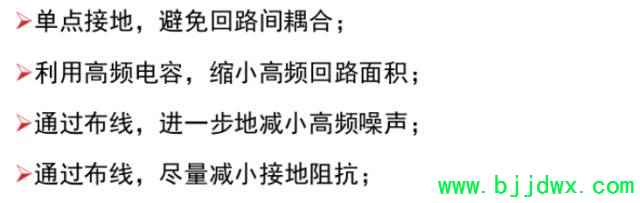

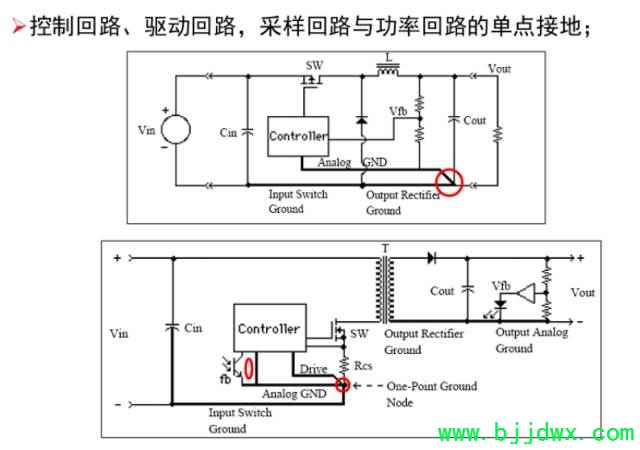

单点接地，避免回路间耦合

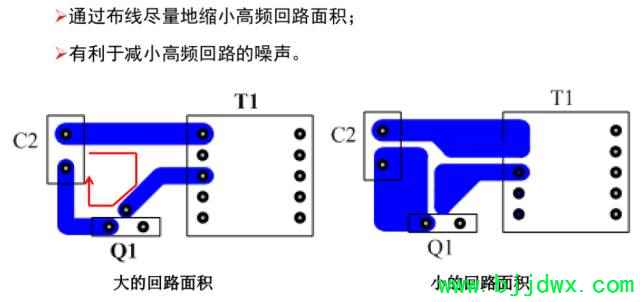

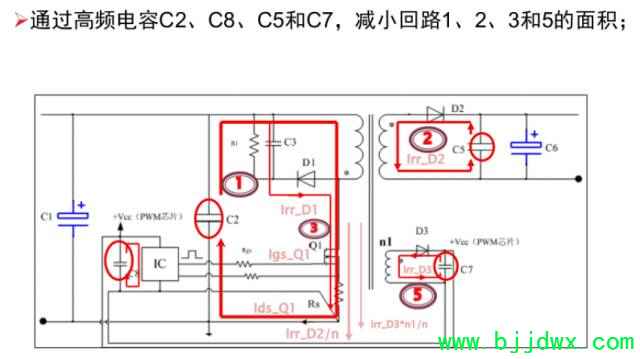

利用高频电容，减少回路面积

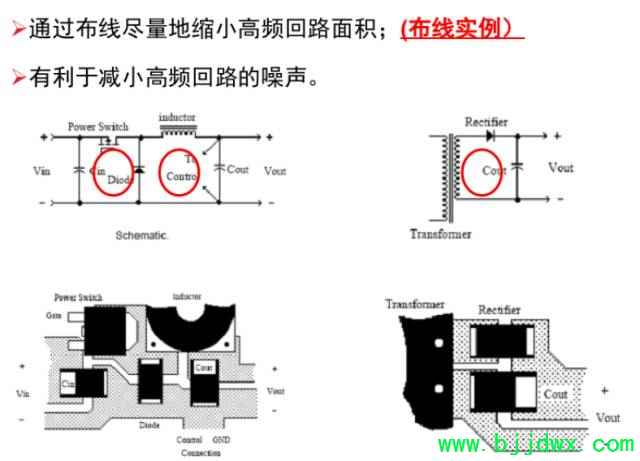

通过布线，进一步减少高频噪声

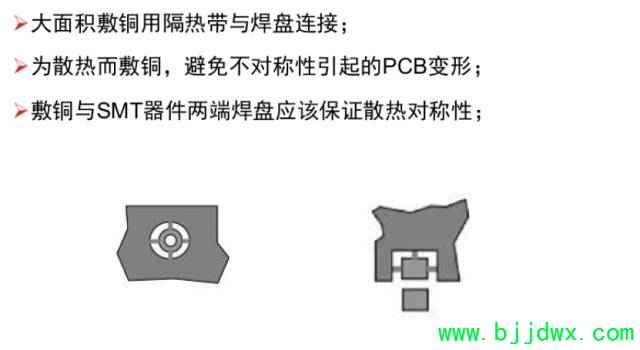

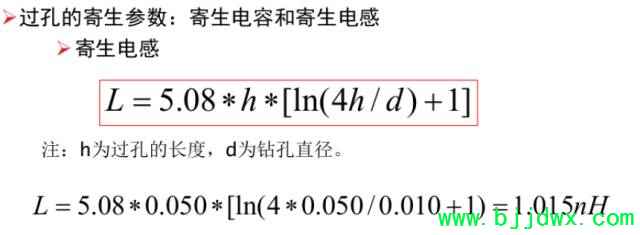

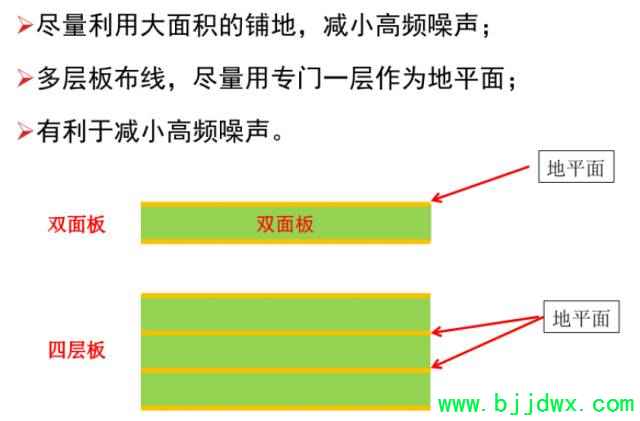

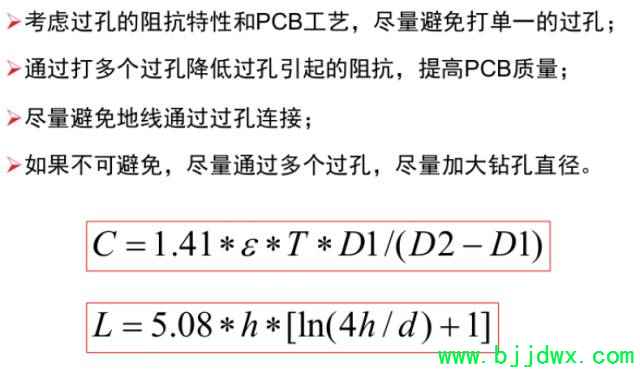

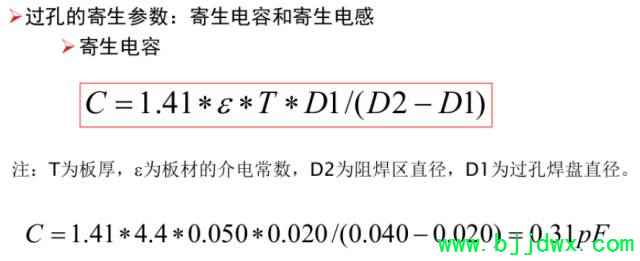

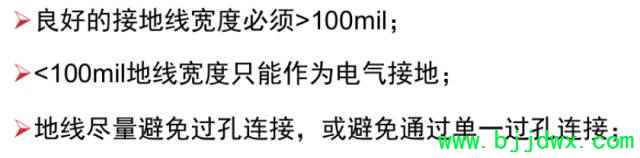

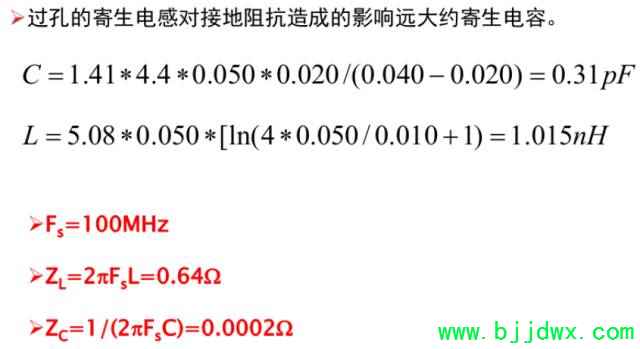

通过布线，进一步减少接地阻抗
