家用电吹风接线原理图与维修方法

好人

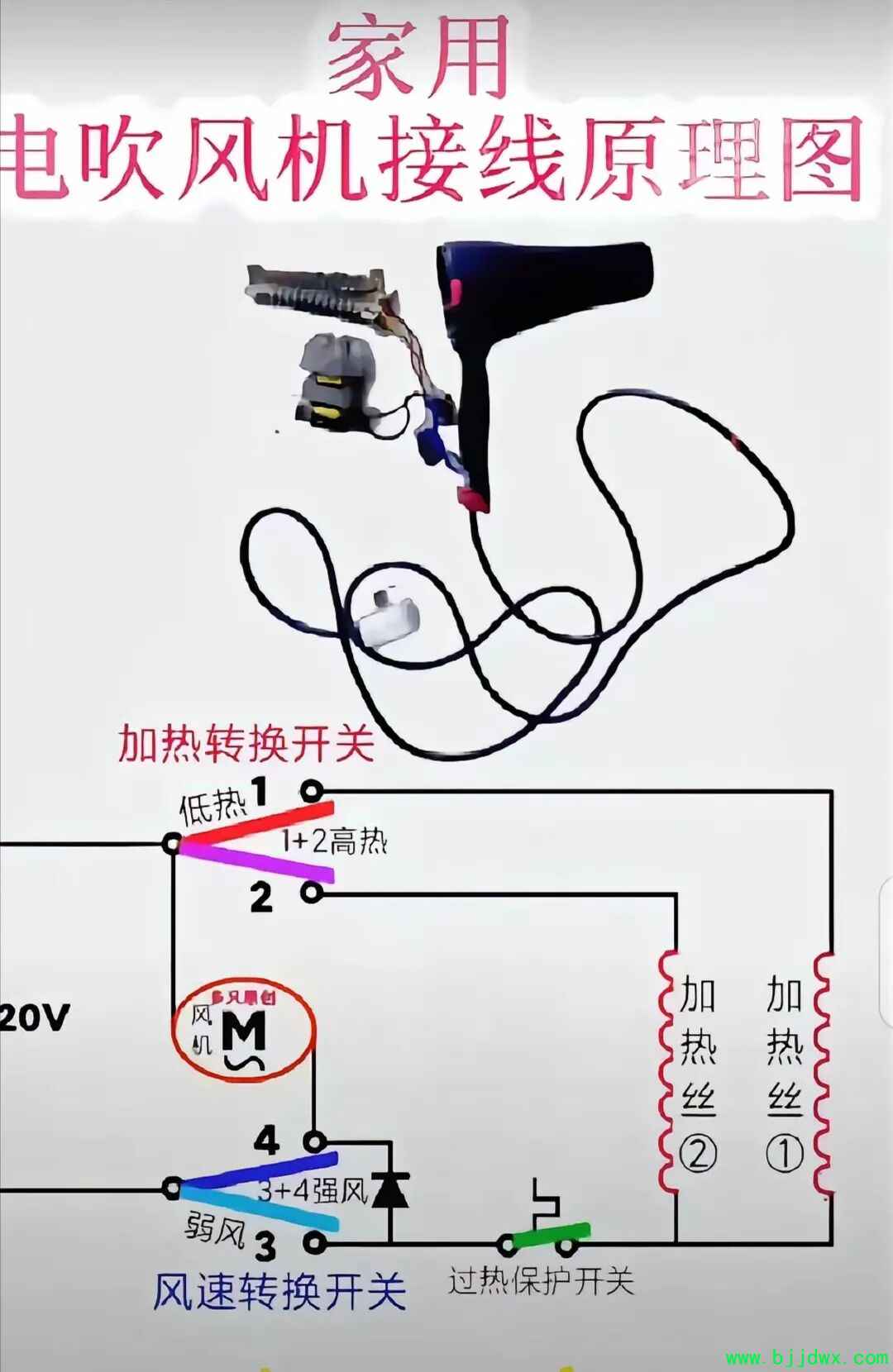

这是一张家用电吹风机的接线原理图，我帮你拆解一下它的工作逻辑和关键部分：
🔧 核心结构与原理
1. 电路核心元件
风机（M）：提供气流，由220V供电，通过风速转换开关控制转速。
- 加热丝①/②：两组电热丝，负责产生热量，由加热转换开关控制功率。
- 过热保护开关：串联在加热电路中，温度过高时会自动断开，防止烧毁。
- 整流二极管：并联在风机电路中，用于弱风档的降压，实现风机的高低速控制。

2. 档位控制逻辑

功能档位 开关状态 电路工作情况
弱风档（冷风/低风） 风速开关接3，加热开关断开 风机串联二极管，电压降低，转速慢，不加热
强风档（冷风/高风） 风速开关接4，加热开关断开 风机直接接220V，转速快，不加热
低热档（暖风） 加热开关接1，风速开关任意档位 仅加热丝①工作，风机同时运行，出温风
高热档（热风） 加热开关接“1+2”，风速开关任意档位 加热丝①+②同时工作，功率最大，出热风







⚠ 安全与维修要点

1. 过热保护开关
它是吹风机的“保命装置”，串联在加热电路中。当出风口被堵塞、温度过高时，会自动切断加热电路，避免起火或烧毁。维修时不要直接短接，否则会失去过热保护功能，有安全隐患。
2. 风机与加热丝的联动
正常情况下，风机必须先转，加热丝才能工作，否则加热丝会快速过热烧毁。如果风机不转但加热丝还发热，说明电路有故障，应立即断电检修。
3. 二极管的作用
弱风档的二极管是为了降低风机电压，实现低速运转。如果二极管损坏，弱风档会变成不工作或和强风档一样快。

💡 维修排查思路

如果吹风机出现故障，可以按以下步骤排查：
1. 完全不工作：先检查电源线、插头是否接触不良，再检查内部保险丝或过热保护开关是否断开。
2. 有风但不加热：重点检查加热丝是否烧断、过热保护开关是否断开、加热转换开关是否接触不良。
3. 有加热但风小/无冷风：检查风机是否损坏、风速开关是否接触不良、整流二极管是否击穿。







⚠ 提醒：这类电路涉及220V强电，非专业人员不建议自行拆解维修，避免触电或引发火灾。

需要我帮你整理一份常见故障的简易排查步骤清单吗？这样你可以快速定位问题所在。下面给你整理了一套按安全顺序来的吹风机故障排查步骤，全程优先断电操作，新手也能照着一步步来。



⚠ 重要前提

- 排查前必须拔掉电源插头，全程断电操作！
- 内部涉及220V强电，如果你完全不懂电路，建议直接送修，不要带电测试。
- 发现有焦糊味、冒烟、打火现象，立刻停止使用。

🔍 一、先排查外部问题（最简单、最安全）

1. 检查电源与插座
- 换一个已知正常的插座试试，排除插座故障。
- 检查插头是否发黑、松动，电源线是否有破损、弯折断裂。
2. 检查开关档位
- 反复拨动吹风机的“风档/热档”开关几次，看是否有卡顿、接触不良。
- 确认开关是否拨到了正确档位（比如不是停在“关”和“开”的中间）。
3. 清理出风口和进风口
- 进风口（手柄尾部）如果被头发、灰尘堵死，会导致风机转速慢、风小，甚至过热保护。
- 出风口如果积垢严重，也会影响散热，导致过热跳闸。

🛠 二、拆机前的基础判断（插电测试，时间要短！）

注意：这一步要插电，动作要快，发现异常立刻断电。

1. 完全不工作（按开关毫无反应）
- 插电后按开关，看有没有轻微的“嗡嗡”声。
- 完全没声音：大概率是电源线/插头断路、开关损坏，或内部过热保护开关断开。
- 有轻微嗡嗡声但不转：风机卡死或线圈损坏。
2. 有风但不加热
- 风正常，但不出热风，或热风温度明显变低。
- 多半是加热丝烧断、过热保护开关断开，或加热档位开关接触不良。
3. 有加热但风很小/只有热风没有冷风
- 风机转速慢或不转，但加热丝还在工作，这是危险信号！
- 立刻断电，排查风机、风速开关或整流二极管。








🔧 三、拆机后按电路顺序排查（对应你这张原理图）

1. 检查过热保护开关（最常见的故障点）

- 位置：一般串联在加热丝的线路上，是一个金属小开关，温度过高会弹开断开。
- 排查方法：
1. 断电后，用万用表通断档测开关两端，正常是通的；如果不通，就是它断开了。
2. 可以轻轻按一下复位按钮（部分型号有），如果没有复位功能，就需要更换，不要直接短接，否则失去过热保护，有起火风险。

2. 检查加热丝（①和②两组）

- 位置：吹风机头部的金属丝。
- 排查方法：
1. 断电后，肉眼观察加热丝是否烧断、变形、发黑。
2. 用万用表电阻档测加热丝两端，正常有几十到几百欧的电阻；如果显示无穷大，就是烧断了。
3. 低热档不热，可能是加热丝①断了；高热档也不热，可能是加热丝②也断了，或公共线路断了。

3. 检查风机与风速电路

- 位置：手柄里的小电机，对应原理图里的“M”。
- 排查方法：
1. 断电后，用手轻轻拨动风机扇叶，看是否卡顿、卡死，有卡顿要清理轴承或更换电机。
2. 万用表测电机两端，正常有几百欧的电阻；如果无穷大，电机线圈烧断了。
3. 弱风档不工作、强风档正常：重点检查和风机串联的整流二极管，用万用表二极管档测，正反都通或都不通就是坏了。

4. 检查档位开关（加热转换+风速转换开关）

- 位置：手柄上的滑动开关，对应原理图里的1/2/3/4档。
- 排查方法：
1. 断电后，用万用表通断档，分别测开关在不同档位时的触点是否导通。
2. 比如加热开关拨到“低热”，1号触点应导通；拨到“高热”，1和2都应导通。
3. 如果拨到对应档位不导通，就是开关内部接触不良或损坏。

5. 检查电源线与接线端子

- 排查方法：
1. 检查电源线进入手柄的位置，是否有断线、脱焊。
2. 检查所有接线端子是否松动、氧化发黑，重新插紧或清理氧化层。



📋 故障速查表（对应症状）

故障现象 优先排查顺序
完全不工作，任何档位都没反应 电源线/插头 → 过热保护开关 → 主开关 → 风机/加热丝公共线路
有风但不加热/温度低 过热保护开关 → 加热丝是否烧断 → 加热档位开关 → 加热丝接线端子
风小/只有弱风，强风档没反应 风机扇叶是否卡顿 → 整流二极管 → 风速档位开关 → 风机电机
热风档风特别烫，很快就跳闸 出风口/进风口堵塞 → 风机转速异常 → 过热保护开关失效 → 加热丝局部短路



❌ 维修禁忌（一定要注意）

1. 不要短接过热保护开关！这是最危险的操作，很容易引发火灾。
2. 风机不转时，不要长时间开加热档，加热丝会瞬间过热烧毁甚至起火。
3. 非专业人员不要带电用手触碰任何裸露的接线端子，避免触电。
4. 加热丝烧断后，不建议自己接回去，接头容易氧化、发热，存在安全隐患，最好更换新的加热组件。



如果你告诉我你的吹风机具体是什么故障（比如“完全不工作”“有风不加热”等），我可以帮你把排查顺序精简成只针对这个故障的步骤，更快定位问题。
