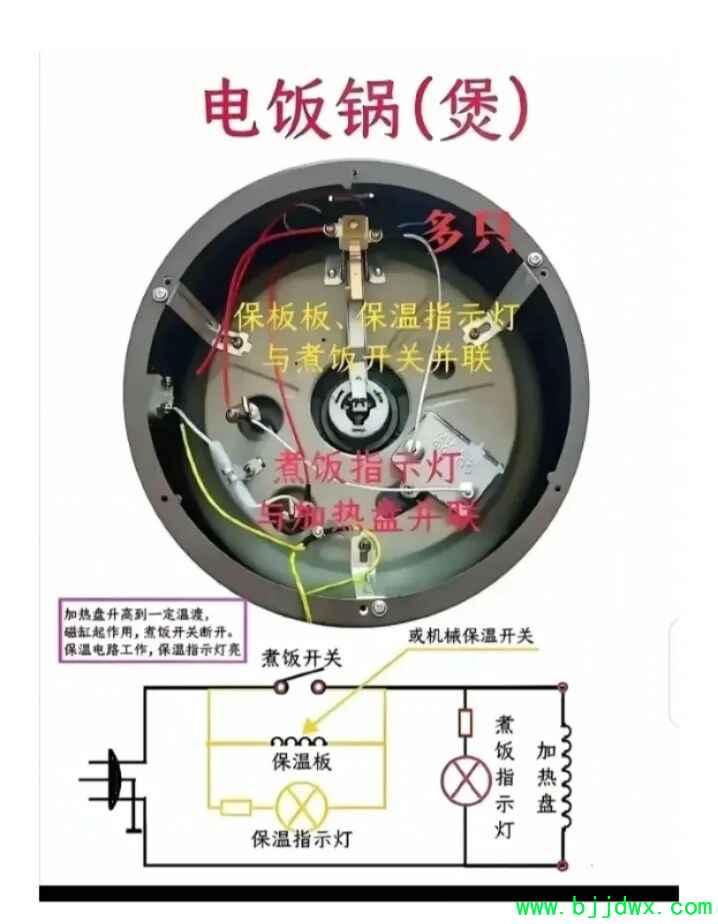

这张图清晰展示了电饭锅（煲）的内部结构和电路原理，帮你拆解一下它的工作逻辑：
一、核心电路与元件说明

元件/电路 连接方式 作用说明
加热盘 主回路 核心加热部件，煮饭时主要靠它产热
煮饭指示灯 与加热盘并联 煮饭时亮，直观显示加热状态
保温板+保温指示灯 与煮饭开关并联 煮饭开关断开后，保温电路自动接入
煮饭开关（磁钢限温器） 串联在主回路 饭熟水干后温度升到103℃左右自动断开，结束煮饭阶段
机械保温开关 辅助控制 维持保温状态下的温度恒定








二、完整工作过程

1. 煮饭阶段
按下煮饭开关，电路形成通路：
- 电流主要通过加热盘，加热盘开始大功率发热；
- 煮饭指示灯并联在加热盘两端，两端有电压差，因此点亮；
- 保温板和保温指示灯被煮饭开关短路，不工作。
2. 饭熟自动跳转阶段
当锅内水烧干，温度上升到103℃左右时，磁钢限温器动作，煮饭开关自动断开：
- 主回路断开，加热盘停止大功率加热；
- 煮饭指示灯因两端无电压差熄灭；
- 电流只能通过保温板和保温指示灯的支路，保温指示灯点亮，电饭锅进入保温状态。
3. 保温阶段
保温板会限制电流，让加热盘以极低功率断续加热，维持锅内温度在60-80℃左右，防止饭凉掉。



三、常见故障与排查

故障现象 可能原因 简易排查方向
煮饭指示灯不亮，加热正常 煮饭指示灯损坏/限流电阻开路 更换指示灯或对应电阻
一直煮饭不跳保温 磁钢限温器失效、锅底变形接触不良 检查锅底平整度，更换磁钢限温器
保温灯一直不亮，饭易凉 保温板损坏、保温指示灯支路开路 检查保温板是否烧断，更换损坏元件
加热盘不加热，灯也不亮 电源线/插头接触不良、温度保险丝熔断 检查电源线通断，更换温度保险丝








💡 安全提醒：电饭锅内部带电元件较多，非专业人员不建议自行拆解维修，避免触电风险。如果出现故障，优先联系售后或专业维修人员处理。

我来分两部分，给你讲清楚电路图电流走向和常见故障维修方法，尽量讲得通俗，不绕弯子。



一、电路图电流走向详解

先把电路分成「煮饭模式」和「保温模式」两种情况来看，会非常清楚。

1. 煮饭模式（按下煮饭开关时）

电流从电源火线端进入，分两条路走：

- 主加热支路（煮饭指示灯 + 加热盘）
电流 → 煮饭指示灯 → 加热盘 → 零线
这一路是煮饭的核心：
- 煮饭指示灯和加热盘是并联关系，两端电压都接近220V，所以指示灯亮。
- 加热盘直接获得220V电压，以全功率加热。
- 保温支路（保温板 + 保温指示灯）
电流本来也想走这条支路，但因为煮饭开关是闭合的，它直接把保温支路给「短路」了：
电流 → 煮饭开关（闭合） → 零线
因为煮饭开关的电阻几乎为0，电流会优先走这条“近路”，所以保温支路没有电流通过，保温指示灯不亮。

2. 保温模式（饭熟后，煮饭开关自动断开）

煮饭开关断开后，原来的“近路”被切断，电流路径发生变化：

- 主加热支路
电流还是会通过煮饭指示灯和加热盘，但因为煮饭开关断开，这条支路只能和保温支路串联工作，加热盘两端的电压被保温板分压，只有几十伏，所以加热盘功率大幅下降，不再是全功率加热，只能微弱发热保温。
此时煮饭指示灯两端电压很低，所以煮饭指示灯熄灭。
- 保温支路（保温板 + 保温指示灯）
电流 → 保温板 → 保温指示灯 → 零线
保温支路接入电路，保温指示灯两端有电压，所以保温指示灯点亮。
保温板的作用是限流分压，让整个电路维持在低功率状态，实现保温。

一句话总结：
煮饭时，煮饭开关闭合，保温支路被短路，加热盘全功率工作，煮饭灯亮、保温灯灭；
饭熟开关断开后，保温支路接入，加热盘低功率保温，保温灯亮、煮饭灯灭。










二、常见故障与维修方法

下面按「从简单到复杂」的顺序，整理了最常见的几种故障，附排查和维修步骤，安全第一，记得先断电！

故障1：插上电，完全没反应，灯不亮也不加热

原因：电源回路不通，大概率是外部供电或内部保险丝断了

1. 先排查外部：换个插座试试，检查电源线插头是否松动、线有没有断。
2. 内部排查（断电后操作）：打开底盖，找到串在火线上的温度保险丝（通常是白色圆柱状，串联在主电路里），用万用表通断档测一下是否断路。
- 如果断路，直接更换同规格的温度保险丝（电压250V、电流10A左右，温度按原型号选，常见185℃/216℃）。
- 注意：不要直接短接保险丝，会失去过热保护，有起火风险。



故障2：能加热煮饭，但一直不跳保温，把饭煮糊

原因：煮饭开关（磁钢限温器）失效，或锅底接触不良

1. 先看锅底和加热盘：有没有变形、凸起，或者有饭粒、杂物垫在中间，导致磁钢感受不到温度。清理干净、把锅底压平再试。
2. 如果还是不跳，就是磁钢限温器坏了：
- 按下煮饭开关后，磁钢内部的磁铁会吸合，温度升到103℃时，磁性消失，开关断开。
- 磁铁退磁或连杆卡死，就会一直吸合，不跳保温。
- 维修：直接更换同型号的磁钢限温器，几块钱就能买到，更换时注意安装到位，确保和锅底接触紧密。



故障3：煮饭能正常加热，饭熟后不保温，很快变凉

原因：保温电路故障（保温板/保温指示灯支路开路）

1. 先看保温指示灯：煮饭跳保温后，保温灯亮不亮？
- 如果灯不亮：检查保温板（就是和煮饭开关并联的那个元件，有的是保温片，有的是热敏电阻）是否烧断、线路是否脱焊。
- 用万用表测保温板的通断，断路的话直接更换。
2. 如果保温灯亮了还是不保温：
- 检查保温板的阻值是否正常（常见的保温板阻值在几千欧到几十千欧，不同型号有差异），如果阻值异常，直接更换。
- 也可能是保温开关（双金属片开关）失效，不能断续加热，更换即可。



故障4：煮饭指示灯不亮，但加热正常

原因：煮饭指示灯支路故障

1. 煮饭指示灯是和加热盘并联的，加热正常说明主电路没问题，问题出在指示灯支路。
2. 排查：断电后打开底盖，找到煮饭指示灯，看灯本身是否烧坏，或者串联的限流电阻（通常是几十千欧的色环电阻）是否开路。
3. 维修：更换损坏的指示灯或限流电阻即可，不影响煮饭，只是看不到加热状态而已。



故障5：保温指示灯一直亮，煮饭灯不亮，饭煮不熟

原因：煮饭开关没有闭合，电饭锅一直接在保温模式

1. 按下煮饭开关，听有没有“咔哒”一声，看开关能不能卡到位。
2. 常见原因：
- 煮饭开关的杠杆变形、卡住，无法闭合；
- 磁钢限温器内部磁铁失效，按下就弹开，无法保持闭合。
3. 维修：调整杠杆位置，或直接更换磁钢限温器。



安全维修注意事项

1. 维修前必须拔下电源插头，彻底断电！
2. 非专业人员不建议带电操作，避免触电。
3. 更换元件时，尽量用同规格的配件，尤其是温度保险丝、加热盘这些和安全相关的部件。
4. 如果遇到短路、冒烟、异味等情况，不要继续使用，直接送修。
