拆解一款电动婴儿奶瓶清洗器：这结构绝了！

好人

一.前言


前几年刚生娃，媳妇热衷于购买各种婴幼儿用品，最近就翻出来一个婴儿奶瓶电动清洗刷，应该是从来没用过的，买来就吃灰了。
最近找出来了，试了下，适合刷一些比较深口的杯子，相当于就是一个延申长度的作用。
适合刚用完就清洗的奶瓶，不粘的污垢，这些还是可以洗掉的，但是茶垢，比较久的奶渍这些就洗不掉了，主要是刷子力道不够，转速不够快。
作为嵌入式开发的职业病，好奇其方案，就来拆开看看。



二. 外观

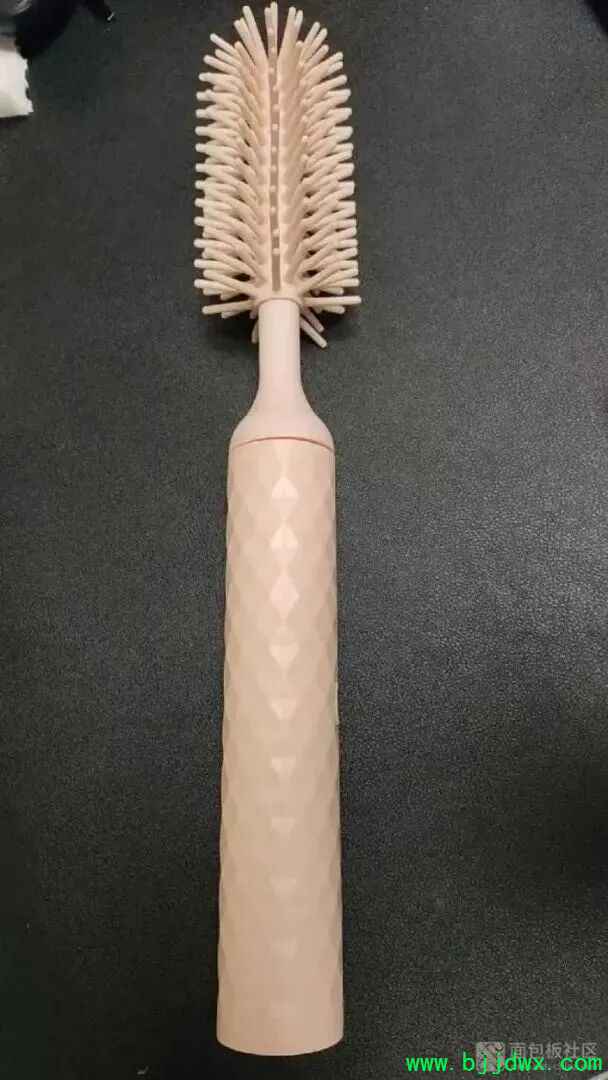

整体结构是把手和可换的橡胶刷，整体配色粉色系，适合婴幼儿用品的风格。

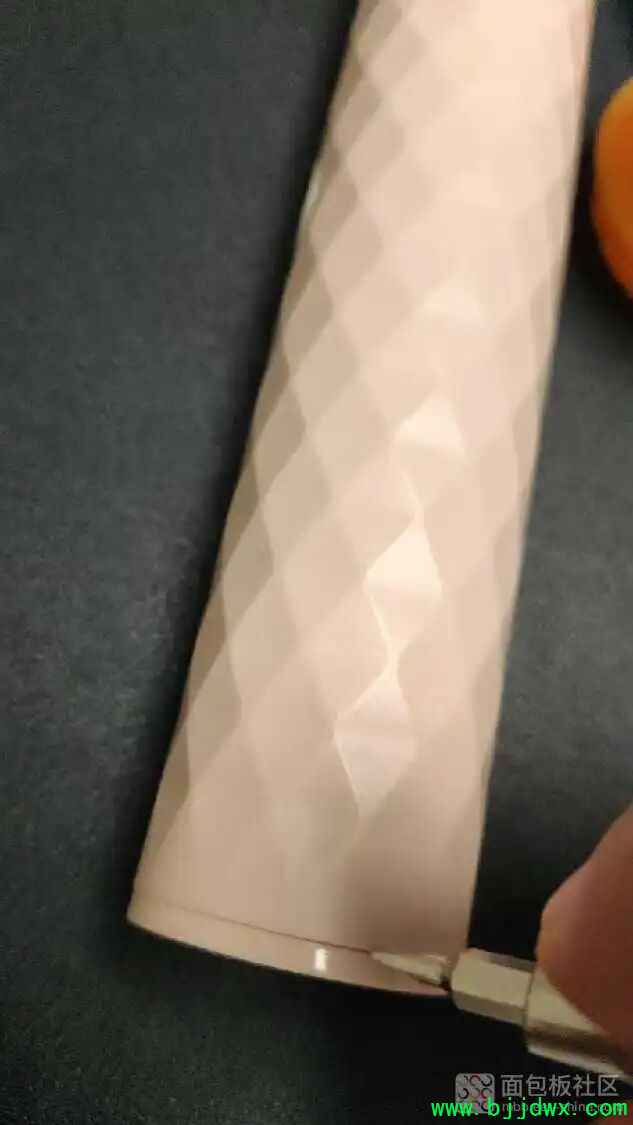

把手设计有菱形防滑表面。



三.拆解

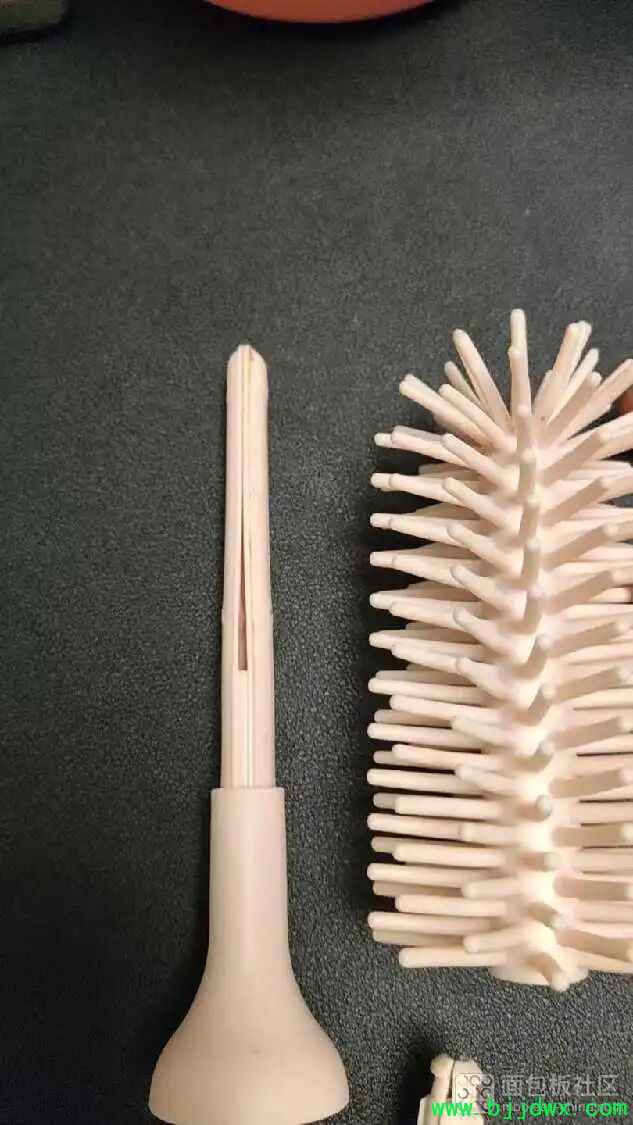

可替换刷头，对于一些深口，手伸不进去的容器还是很适合的

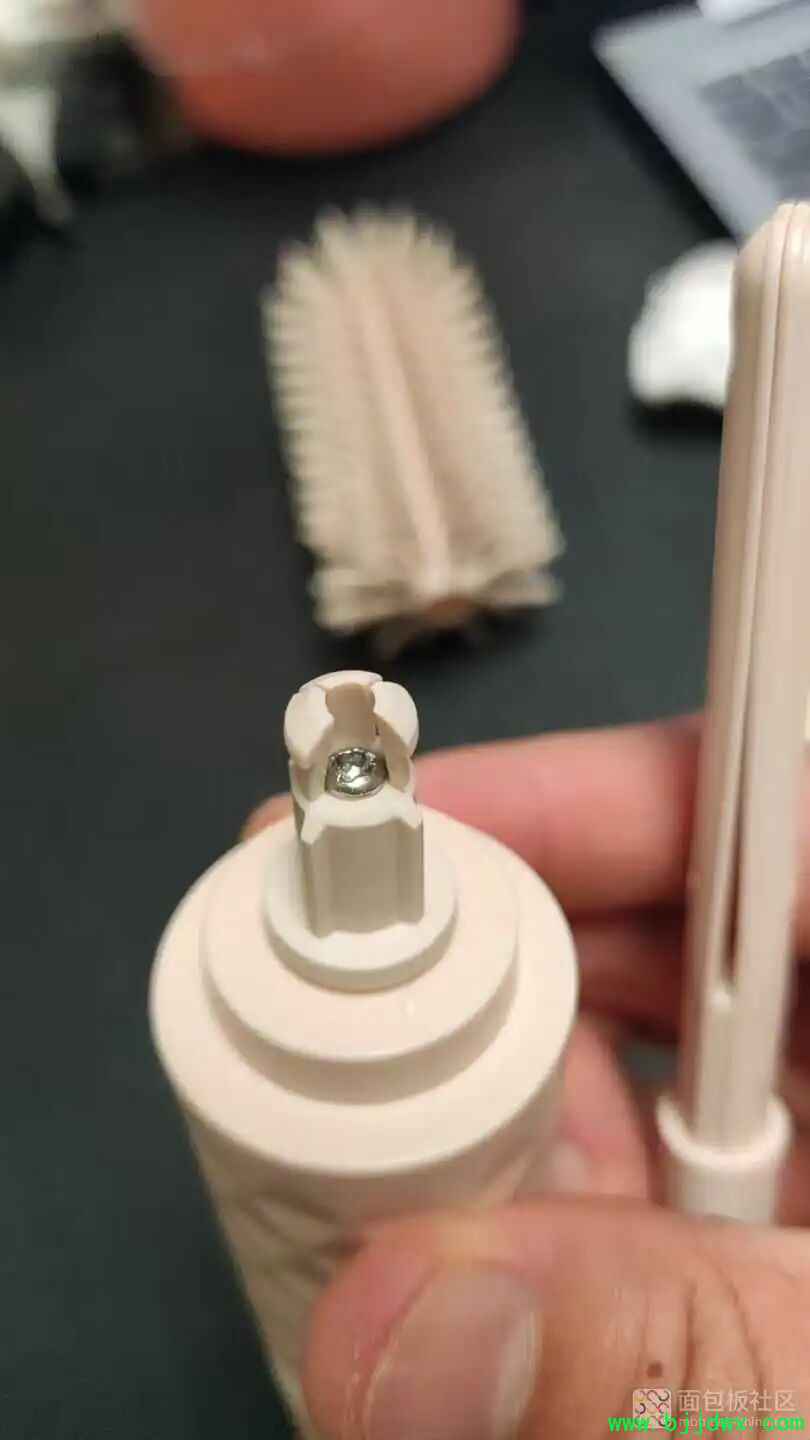

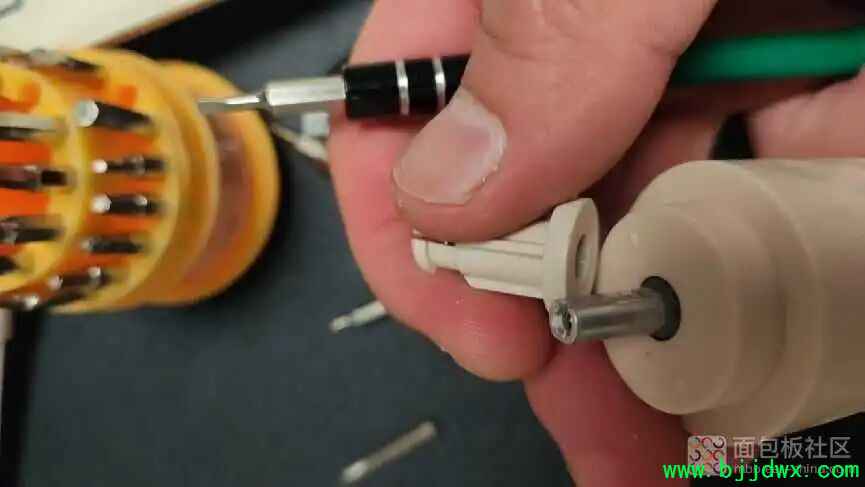

刷头靠卡扣卡住，有螺钉固定在旋转轴上

为了取下控制主体，需要取下这个头子


再来撬开端盖

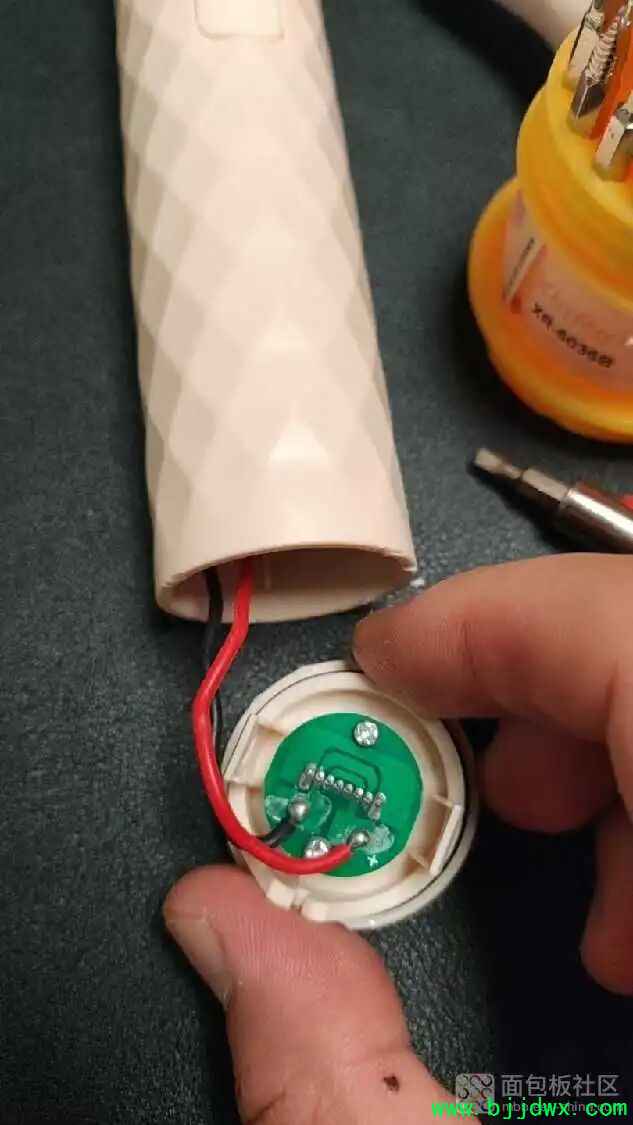

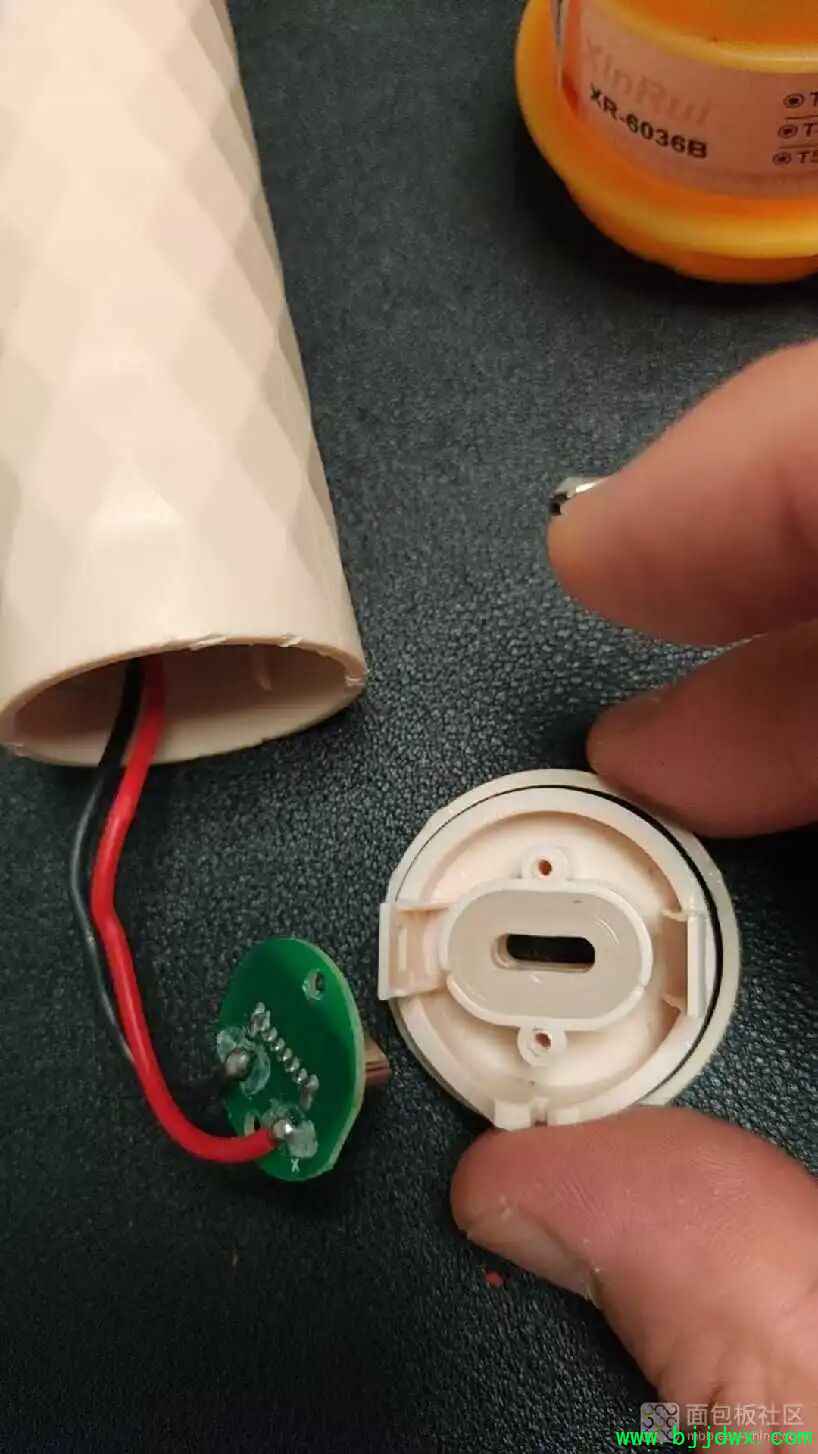

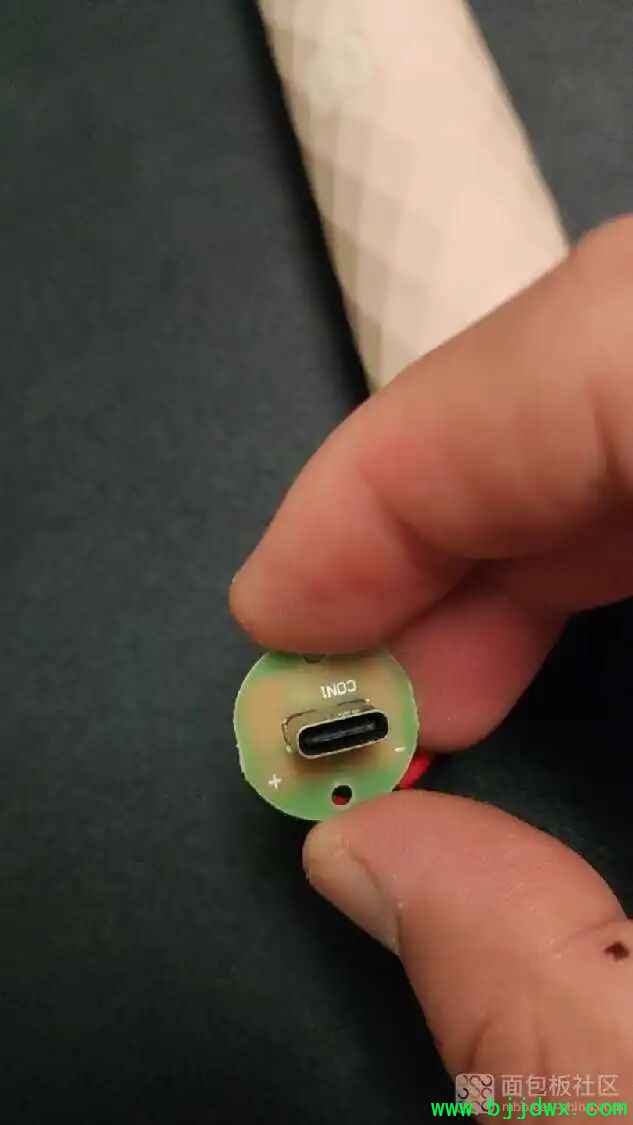

看到TypeC充电转接板

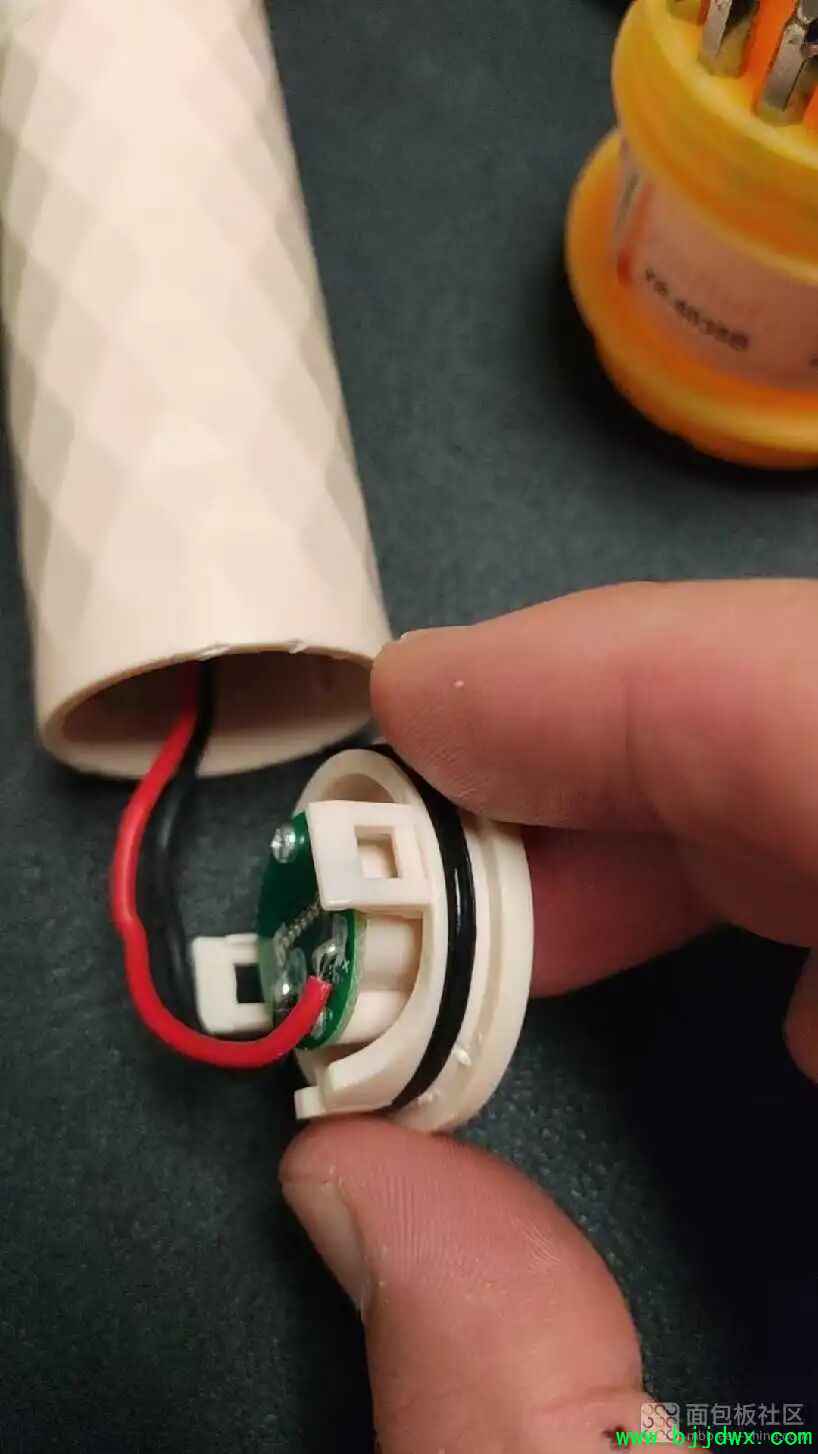

有密封垫圈，防水

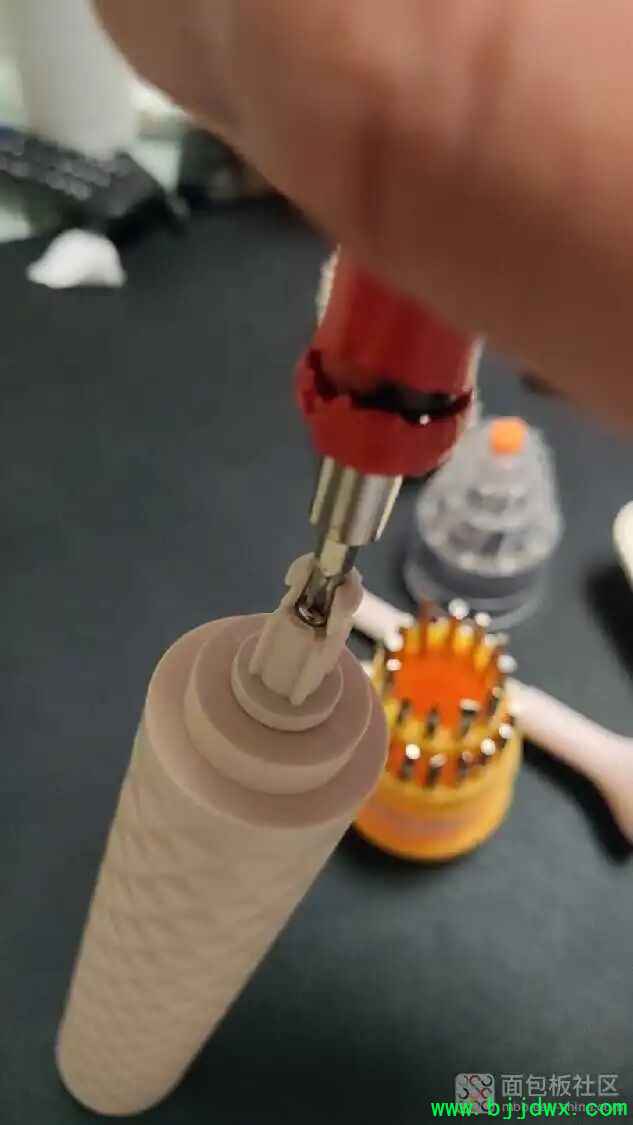

拧开螺钉

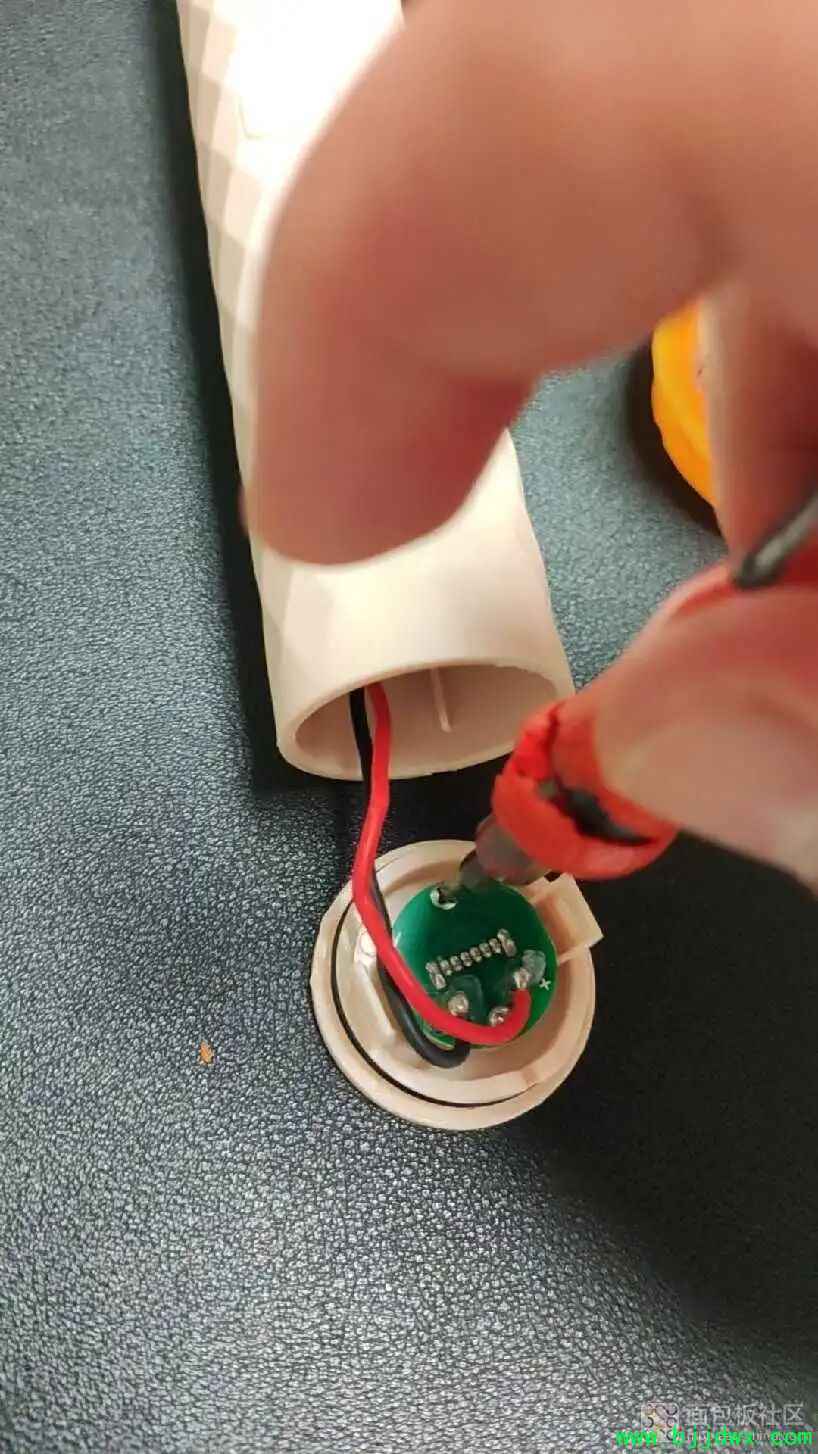

看到typec插座


插座口也是橡胶的，通过过盈配合压缩橡胶来保证防水

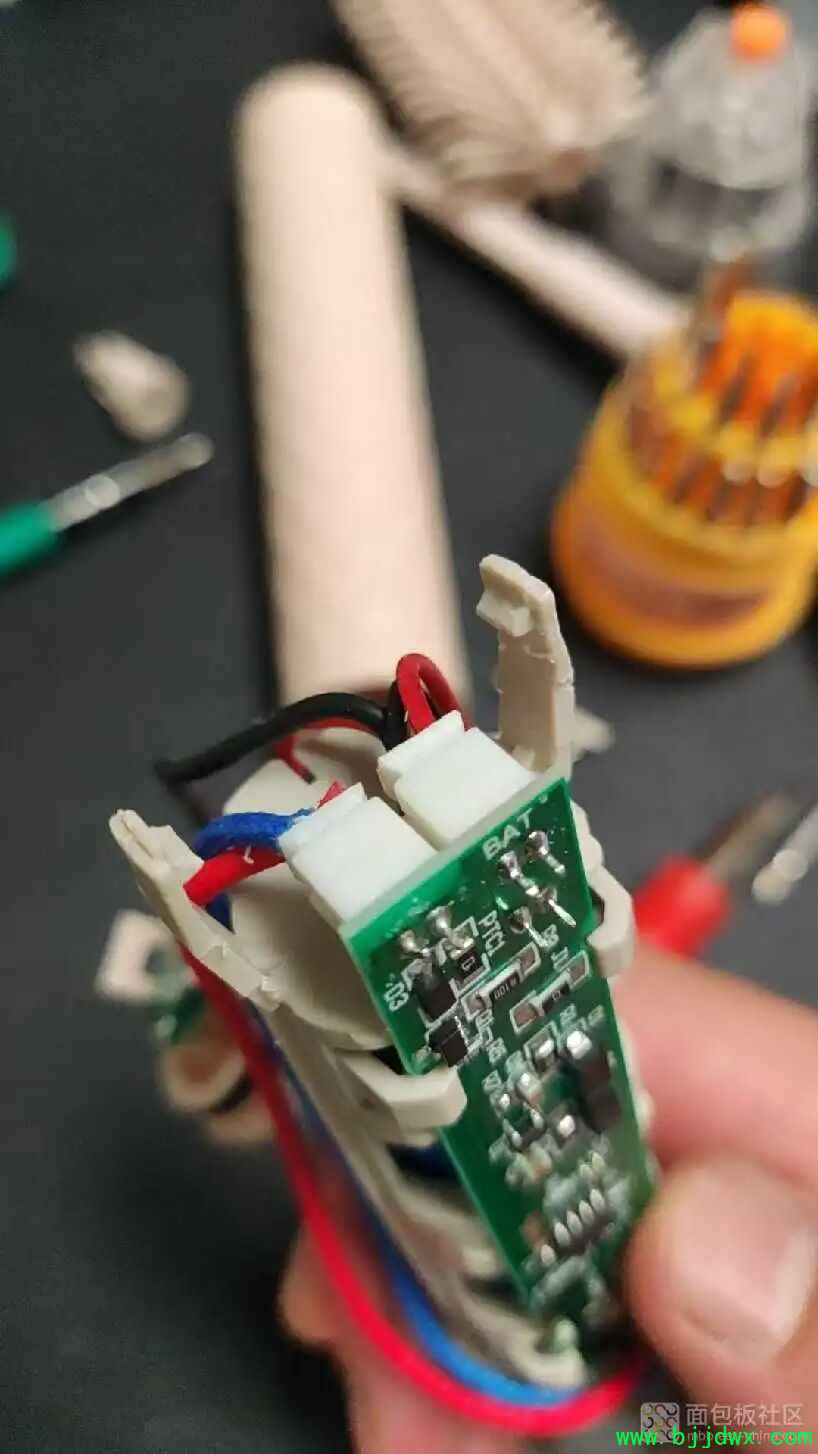

看到里面的控制板

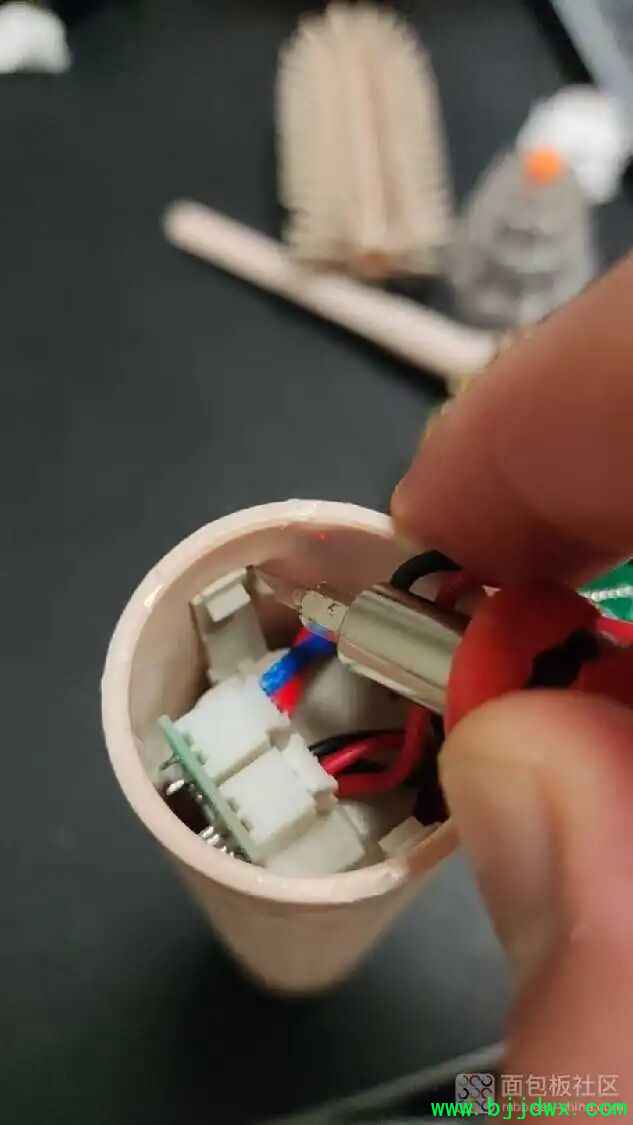

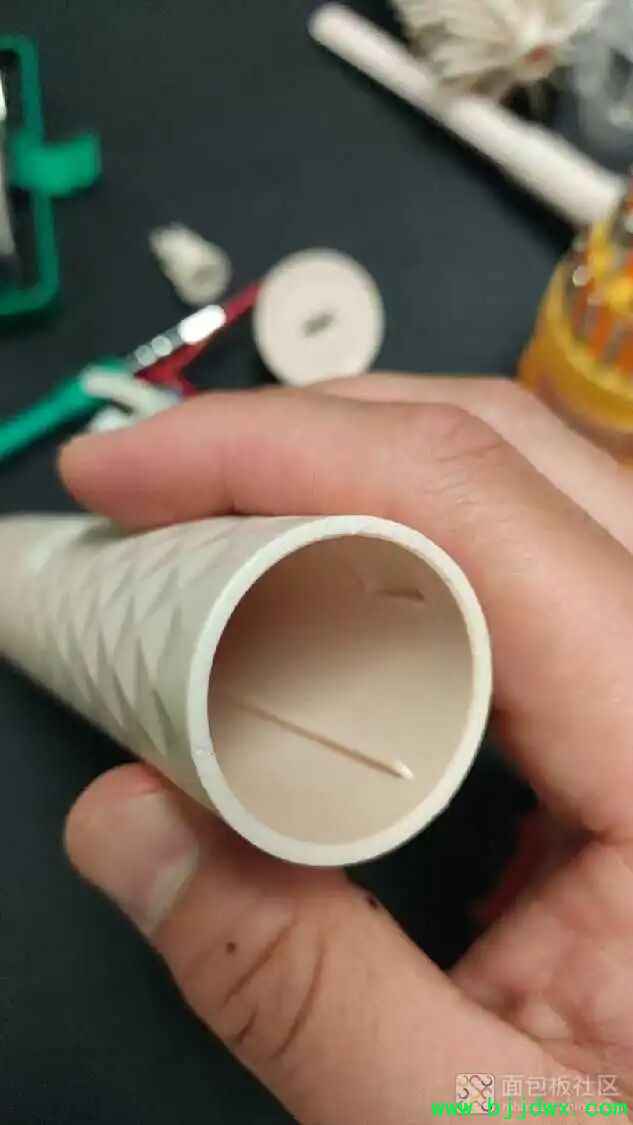

看到这里结构设计比较巧妙，这里两边有突出的耳片，卡入把手套筒的凹槽内，
起到固定作用，侧面有一条导向缝固定，防止旋转
所以需要撬开两个耳片，用东西垫起，就可以划出控制板主体

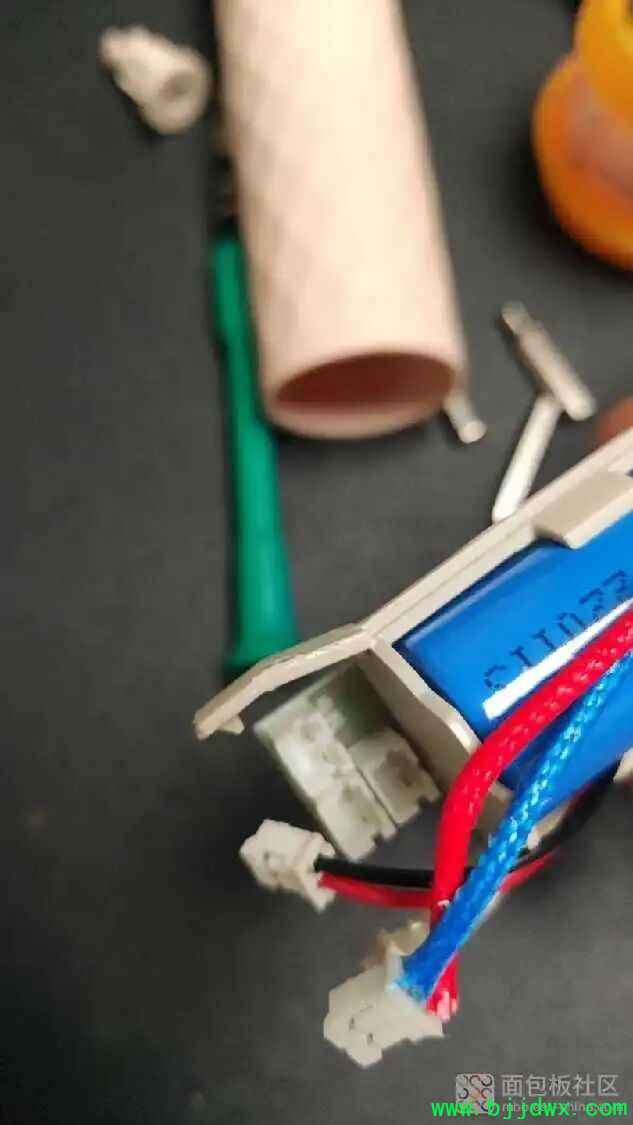

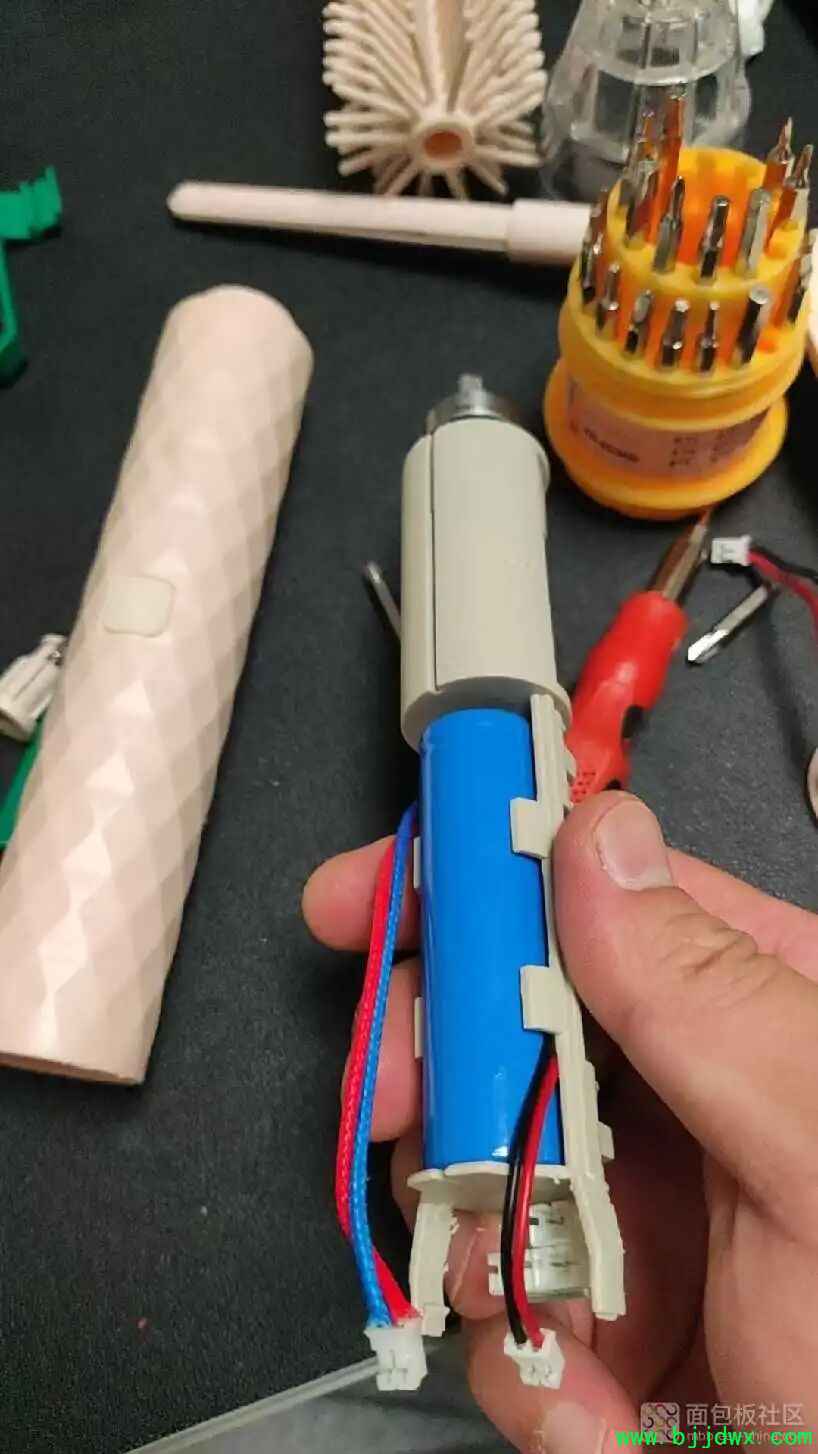

看到电池是

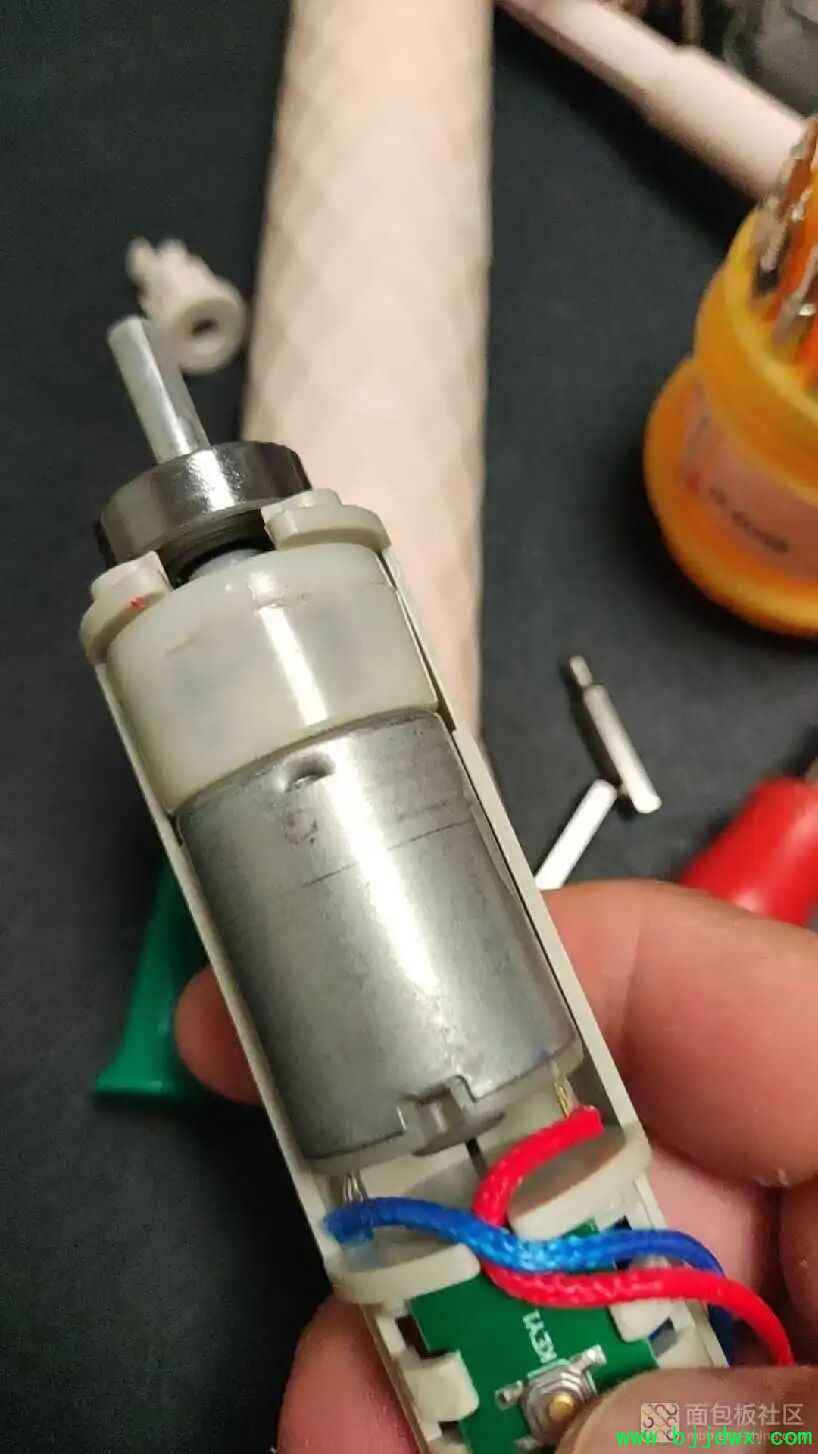

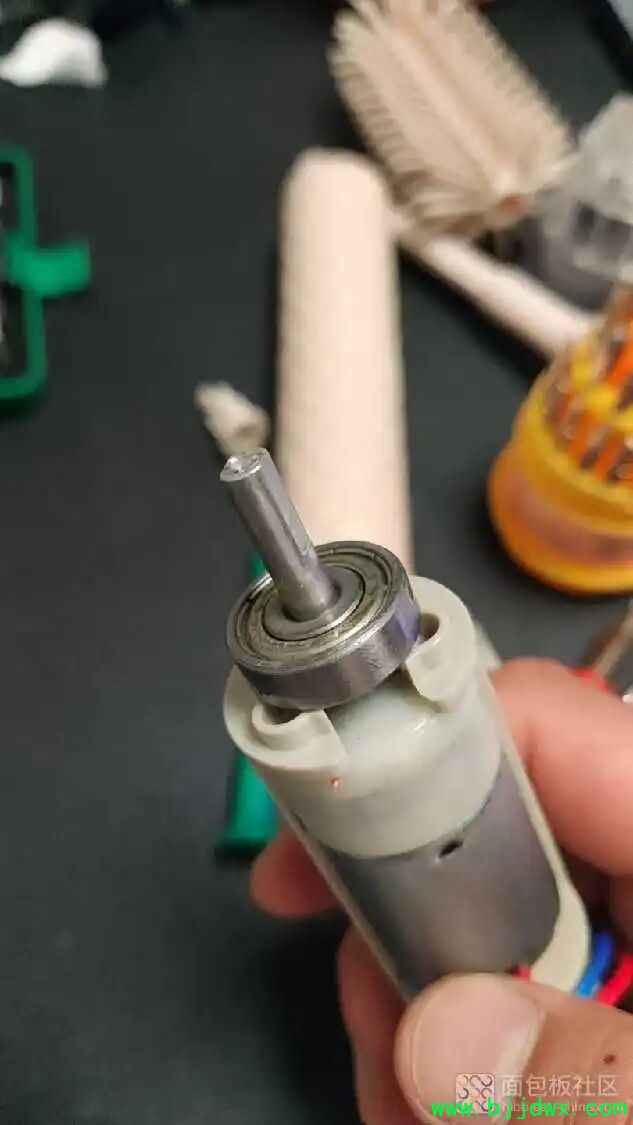

直流电机，减速器

轴承

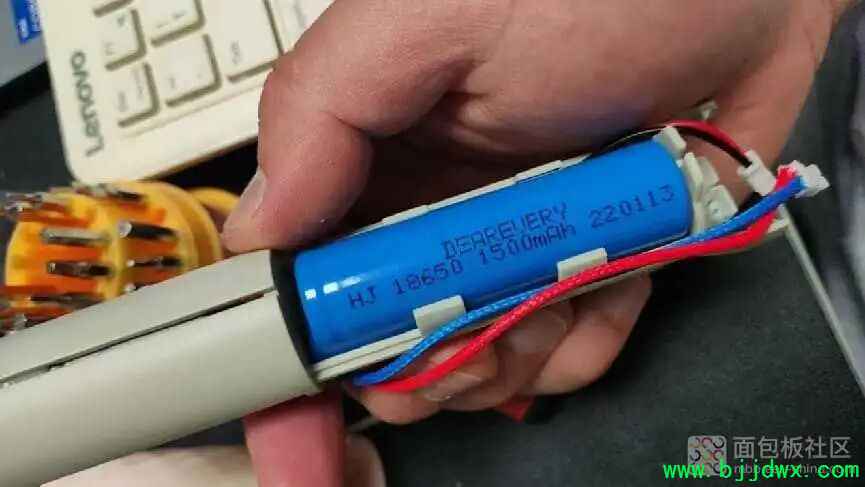

电池是1500mAh的18650电池

电池，充电插座

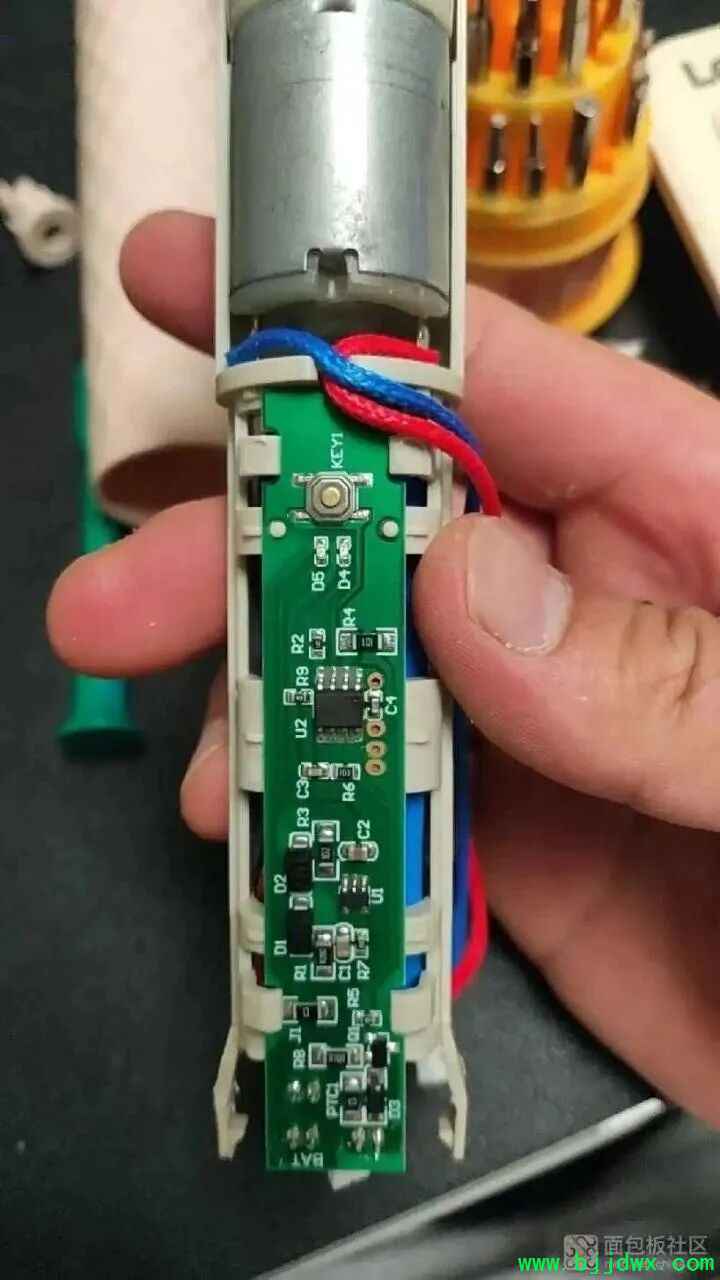

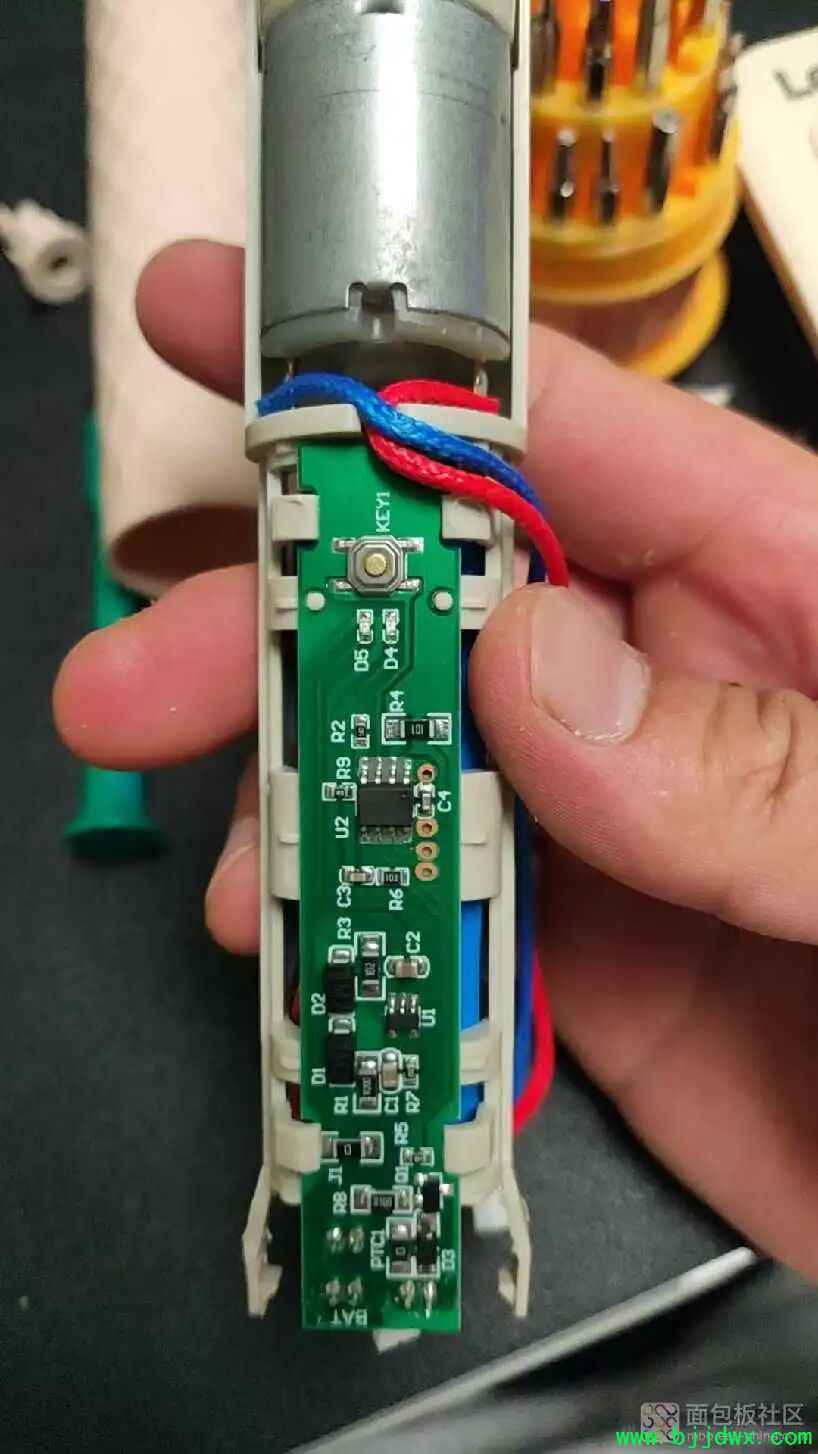

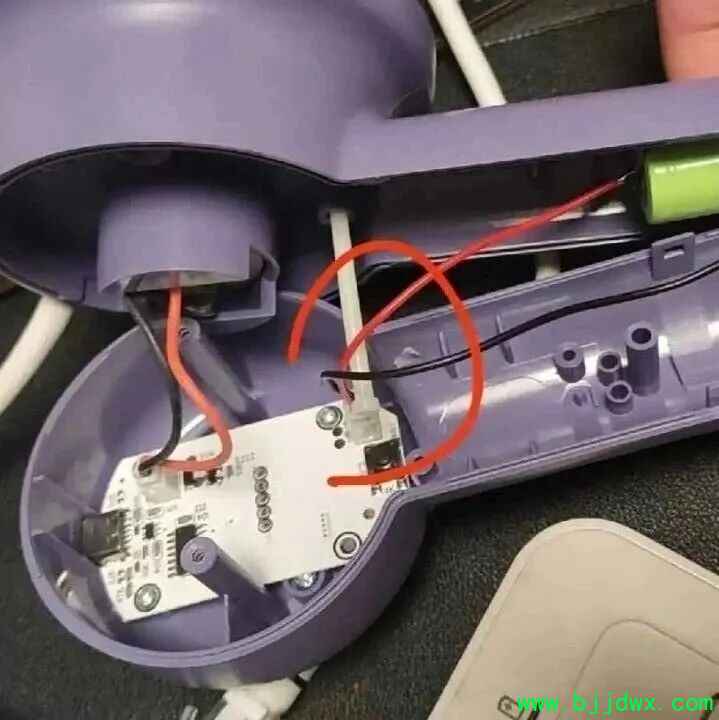

看到主板信息

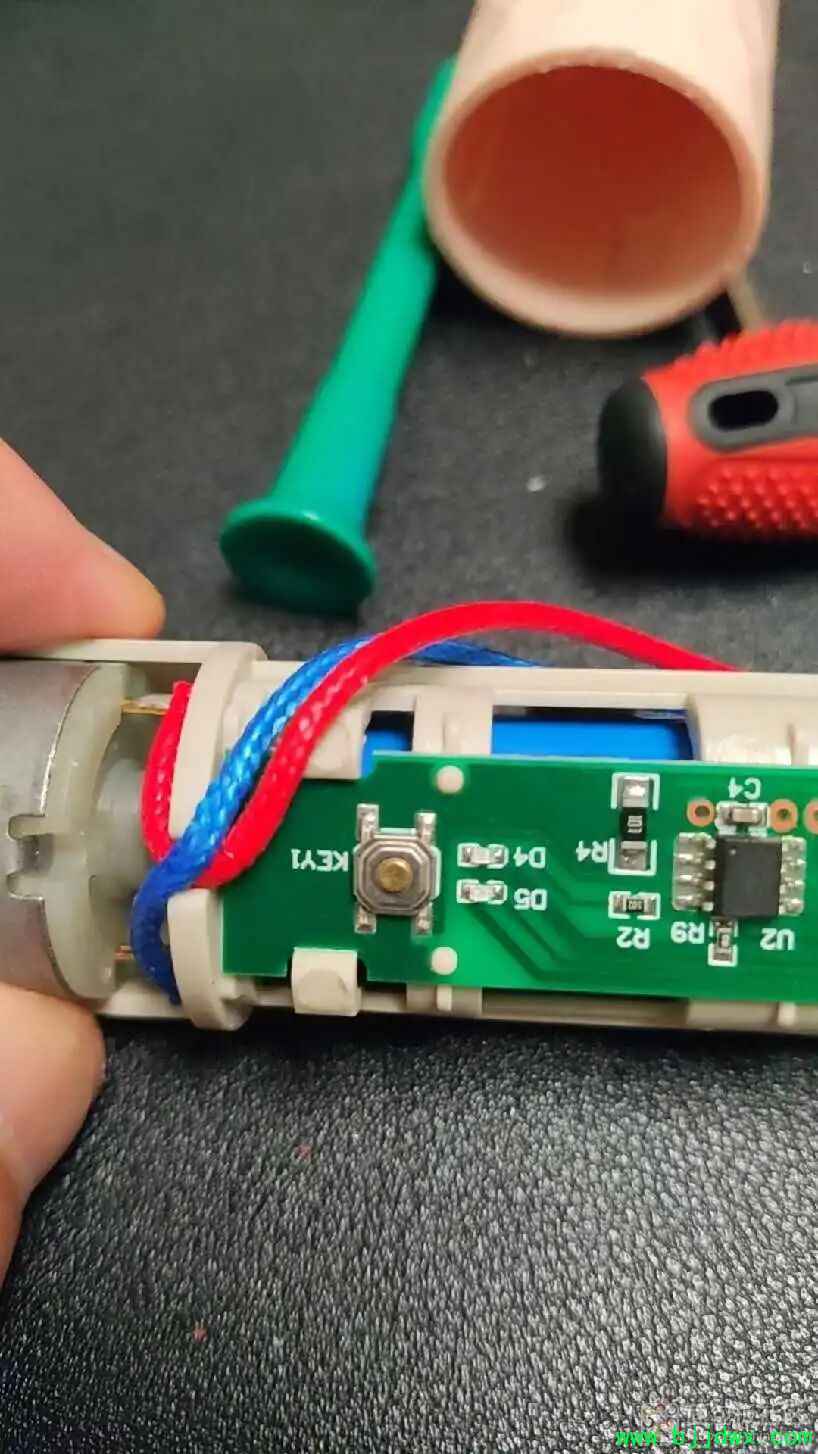

开关按键

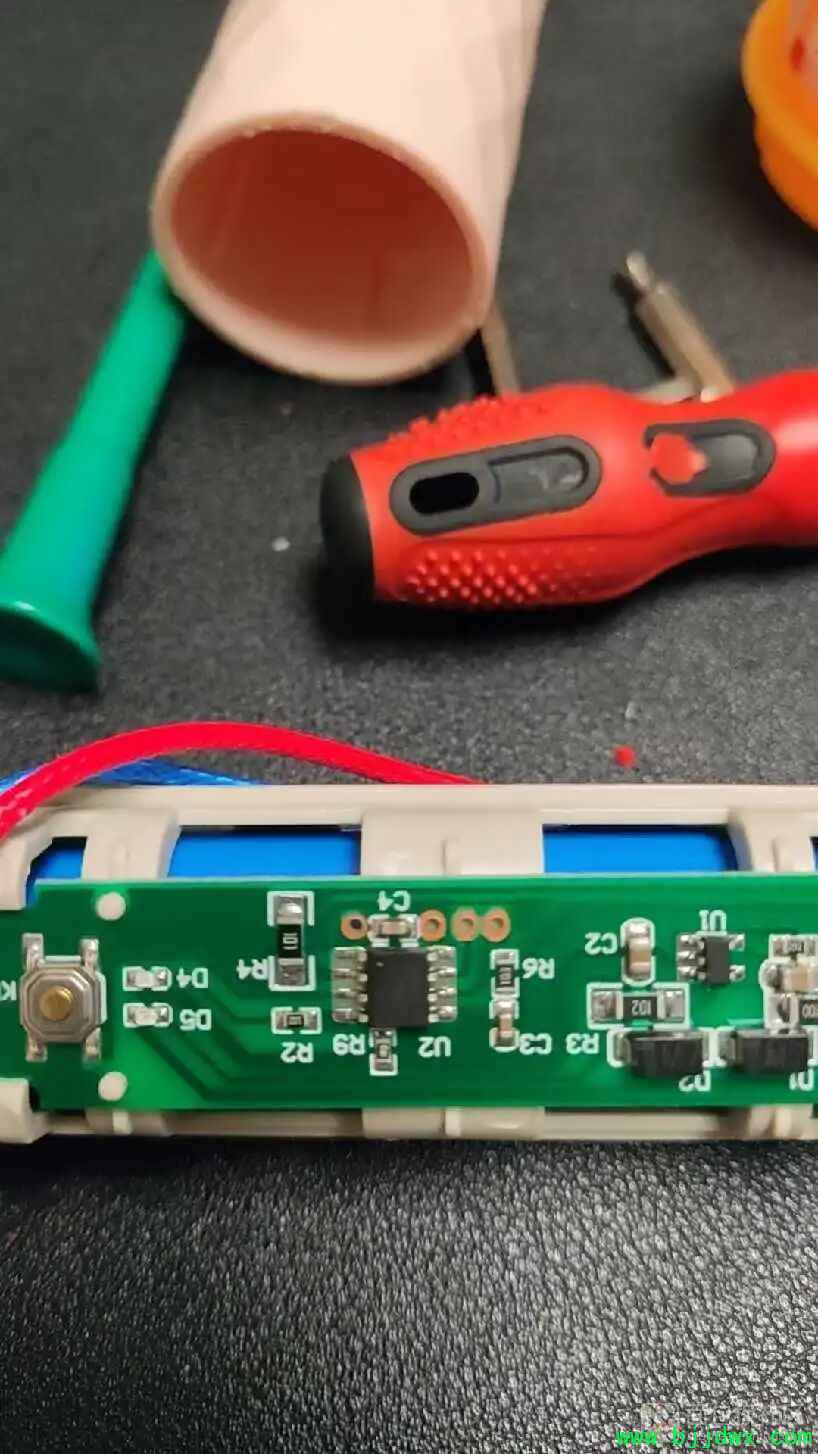

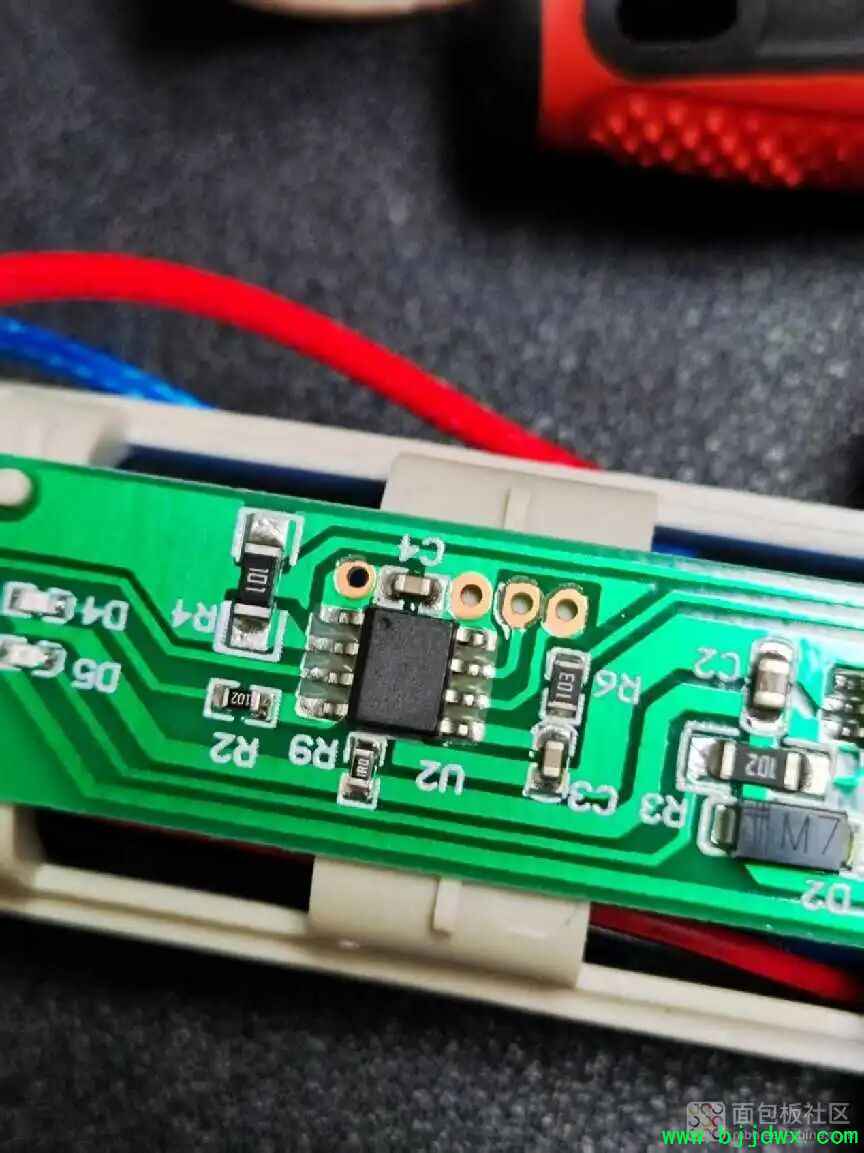

一颗SOP8的控制芯片，磨掉了丝印，不知道是什么型号

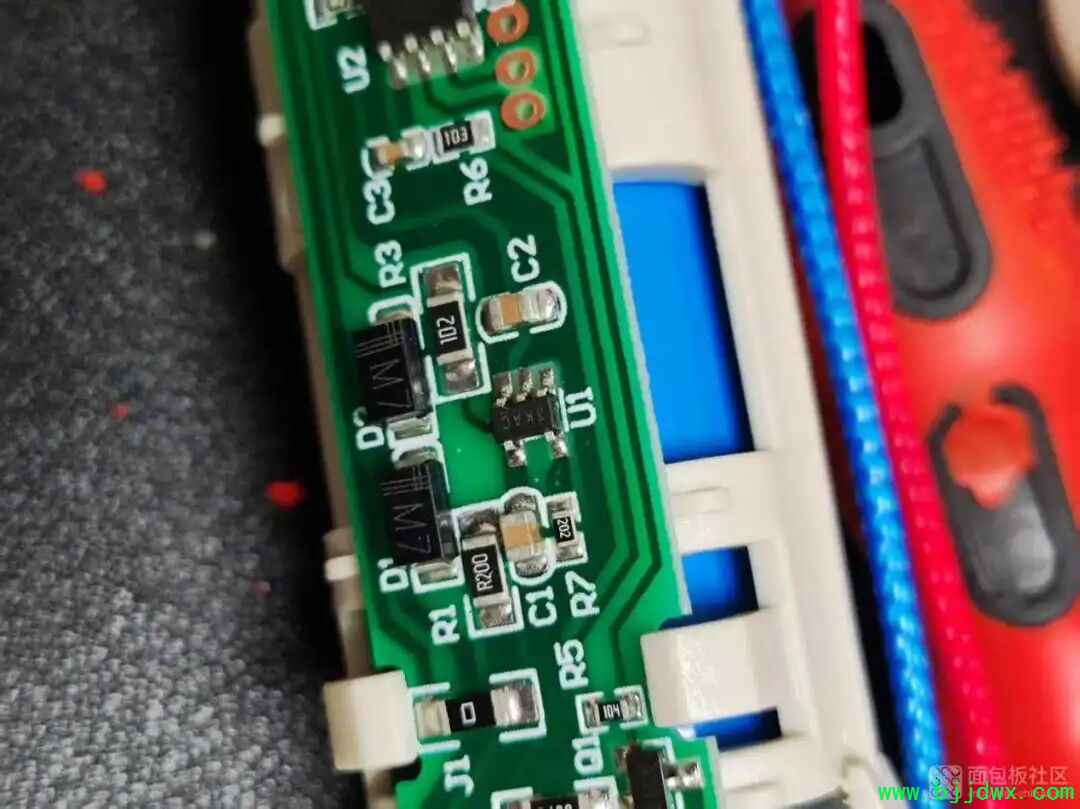

丝印3KAC的是电池管理芯片
XT4052K421MR-G

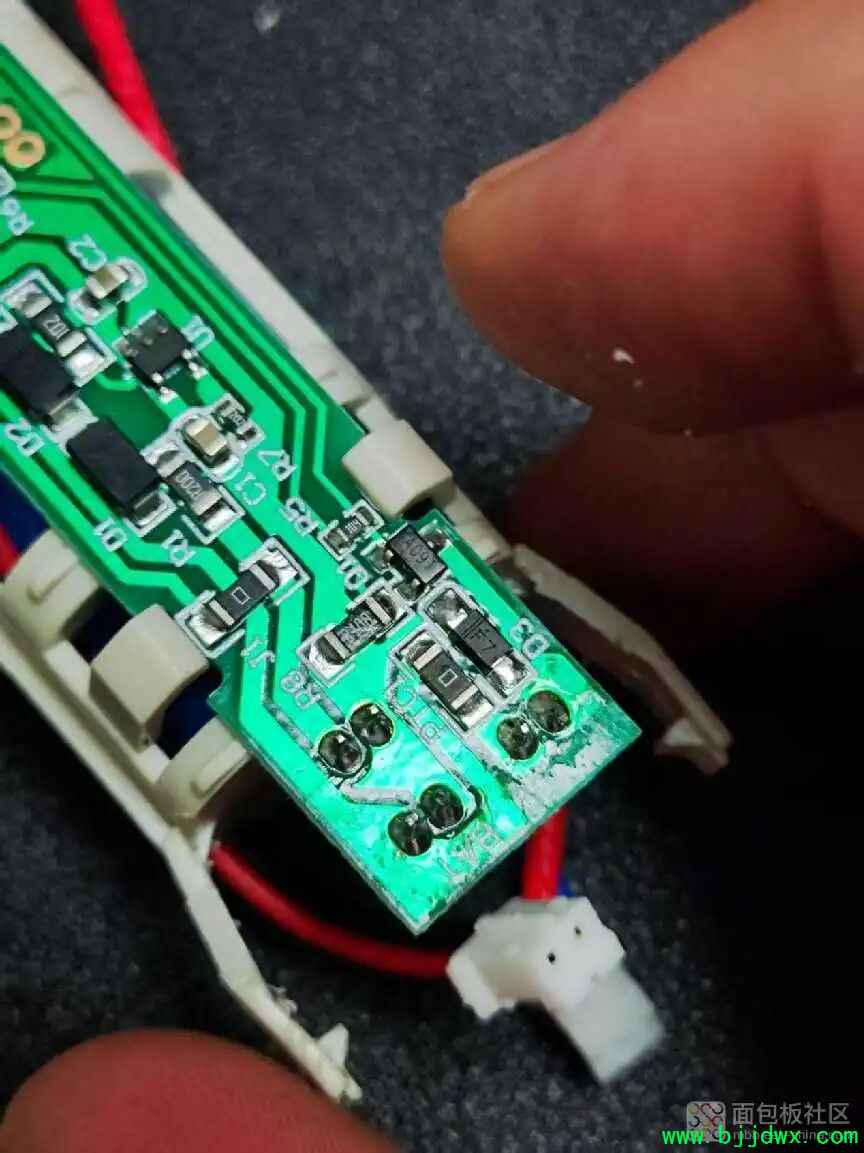

丝印A09T是MOS管FS3400MLT1，用于控制电机开关

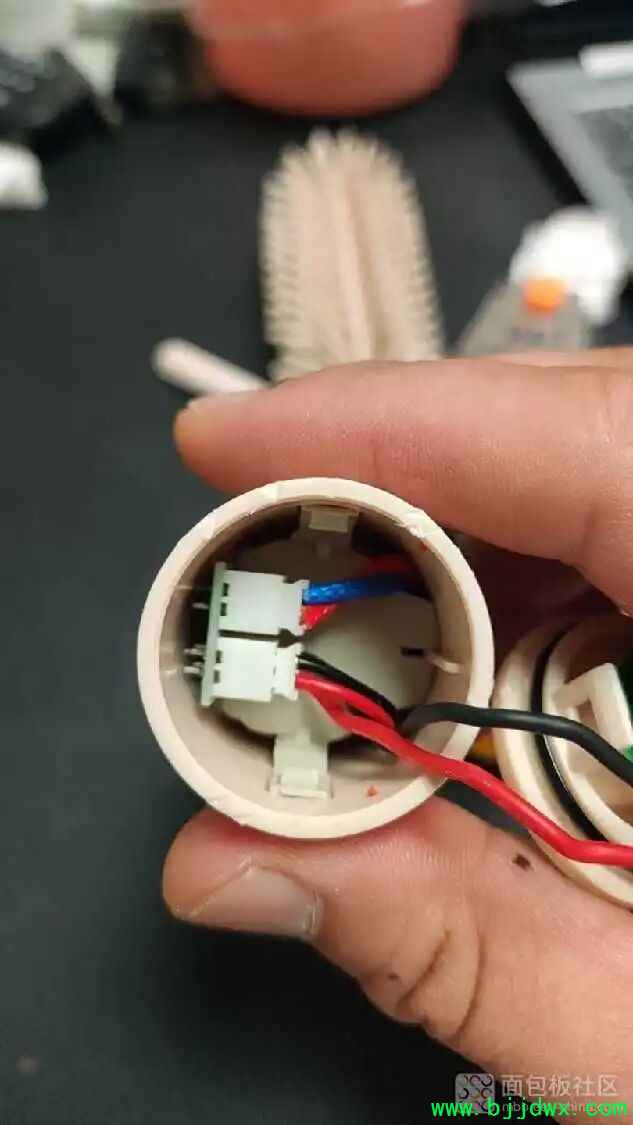

这里再次来看下结构细节，两个耳片，和套筒内的导向槽





四. 总结

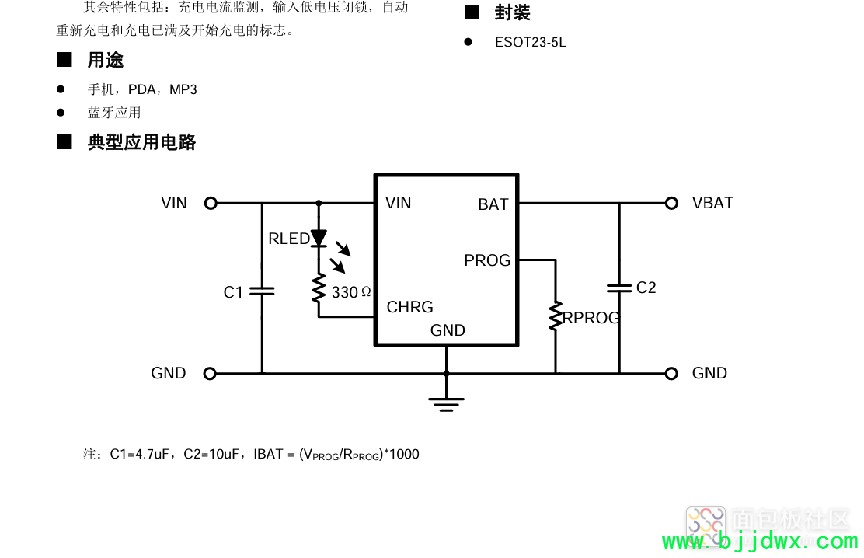

方案比较简单，就是直流电机驱动旋转, 控制芯片看不到型号，充电管理芯片用的XT4052，外加MOS管用于控制电机开关。
倒是结构设计比较巧妙，两个耳片突出，巧妙地卡在套筒的凹槽内固定并有导向槽固定防止控制板旋转，这一部分结构设计倒是值得参考。
