0Ω电阻真的都无阻值吗？它的作用你知几何？

好人

很多人觉得0Ω电阻就是根导线，但它在电路设计中的作用远比导线复杂和巧妙。

简单来说，0Ω电阻不是真正的零阻抗，而是一个高度集成、可灵活使用的“电路开关”、“调试节点”和“噪声隔离器”。用导线代替，就失去了它全部的设计弹性。

它的核心作用可以总结为以下11点，这也是硬件工程师把它当作“法宝”的原因：

① 跳线与模式选择：
替代拨码开关或跳线帽。板子上留几个0Ω电阻焊盘，想启用蜂鸣器就焊上A路，想用LED就焊B路。改功能只需动动烙铁，不用重新画板。

② 跨线桥接，简化布线：
在密集的PCB上，当两条线必须交叉时，0Ω电阻可以像“立交桥”一样跨过另一条线，让单面板也能走出双面板的密度，成本低、效果好。

③调试与参数预留：
设计时不确定某个电阻值（如LED限流电阻），就先用0Ω电阻占位。板子回来后，测出最佳电流，直接取下它焊上正确阻值即可。避免了飞线或重新做板。

④0电流测量节点：
在需要测量功耗的支路上，预先串入一个0Ω电阻。测电流时，取下它，把电流表接在两端。测完再焊回去，完全不伤焊盘，非常方便。

⑤ 抑制高频噪声：
真正的0Ω电阻有微小寄生电感（nH级），在高频下呈现一定阻抗。用它做电源或信号的短接，比直接铺铜更能抑制高频噪声，改善EMI（电磁干扰）。

⑥替代跳线帽，更可靠：
量产产品上的跳线帽，可能因振动松动或被用户误拔。换成0Ω电阻，不仅成本低、焊接牢固，还能避免接触不良和天线效应干扰。

⑦阻抗匹配：
在射频电路中，一个特定封装的0Ω电阻（如0402），其寄生参数可等效为一个小电容或电感，能微调传输线的阻抗，解决细小的不匹配问题。

⑧单点接地：
这是模拟和数字混合电路中最经典的用法。用0Ω电阻连接模拟地（AGND）和数字地（DGND），既能实现单点接地，避免数字大电流污染模拟小信号，又能让两片地最终等电位。

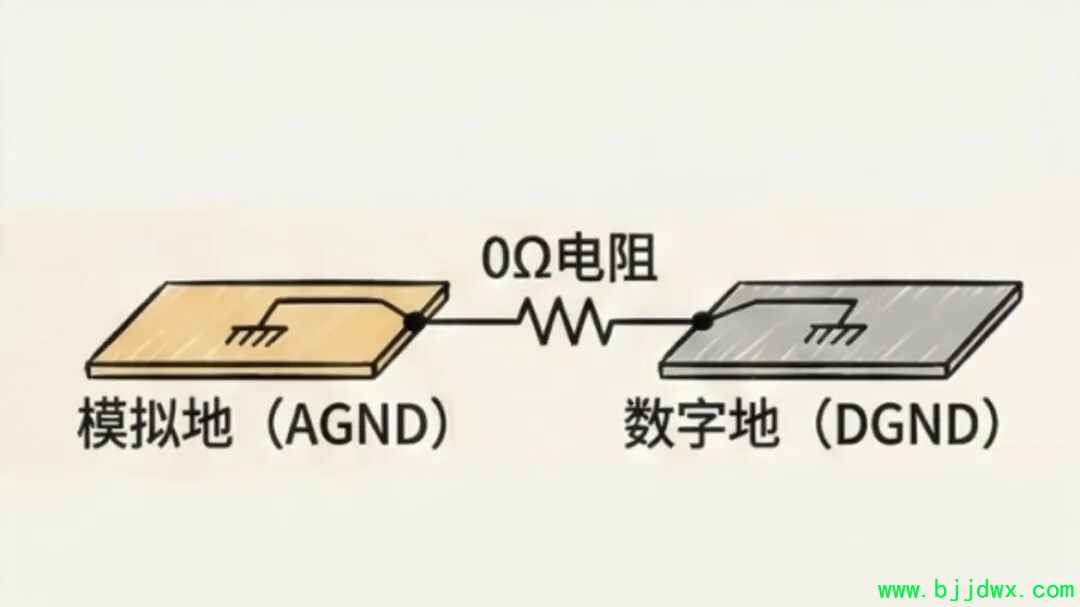

如图示


⑨电流采样：通过测量0欧电阻两端压降（I=V/R）监测电流，需选用低阻值（如0.1Ω）、高精度型号（误差<1%）。

10.浪涌分流：
电源输入端并联0欧电阻（配合TVS管），可分流瞬间浪涌电流，保护后级敏感电路（需注意额定功率）。

11. 层间电气连接（多层板）
多层板中，0欧电阻可替代部分过孔，实现内层与外层线路的连接，节省过孔资源（尤其在高密度HDI板中）。

此外0Ω电阻还有其它用途，比如还常用作熔丝作用(保险)，如液晶电视逻辑板供电处0Ω电阻。

最后提一句，0Ω电阻本身也有“阻值”，比如0603封装的约0.01Ω，能承受约1A电流。如果电流更大，就要选更大封装或直接用跳线。

所以，0Ω电阻绝不只是导线，它代表了硬件工程师在灵活性、可调试性、可靠性和电磁兼容性之间的平衡智慧。

每天分享电子知识，仅供参考，多谢支持！
