图解双机头螺杆式冷水机组，从外观看结构部件与制冷原理

好人

双机头螺杆式冷水机组采用两个螺杆式压缩机，两套独立回路的制冷剂循环同步进行，共同完成冷水的制取，同时也支持单台压缩机独立运行，实现部分负荷时的节能调节。

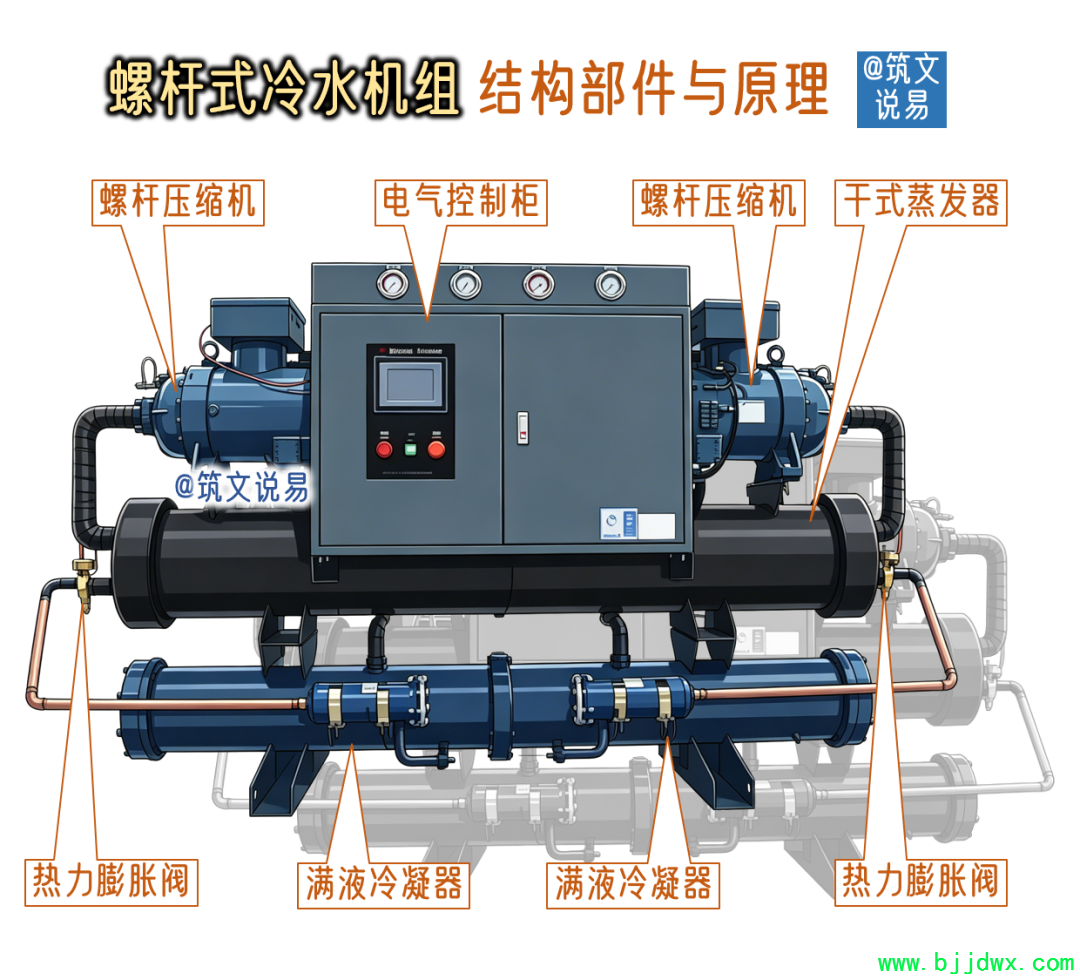

一、外观结构

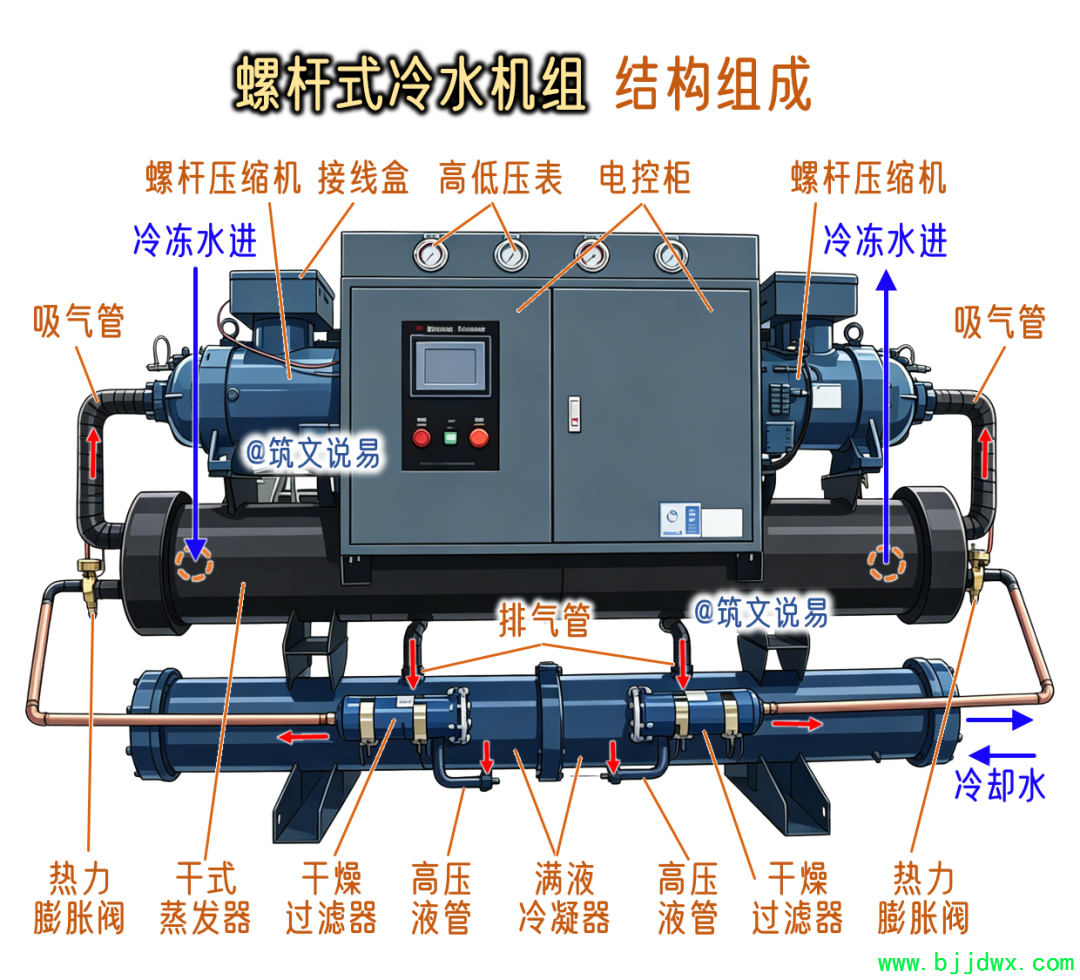

从外观可以清晰看出，双机头螺杆式冷水机组的制冷四大件、电气控制及部分辅助部件：
1、双螺杆压缩机
机组左右对称布置的两台核心动力部件，是制冷循环的“心脏”，用于将低温低压的气态制冷剂压缩为高压，为整个循环提供动力。
2、电控系统总成
位于机组上方中间的灰色柜体，包含配电柜和控制柜：
控制面板：带显示屏与操作按钮，用于设置参数、监控运行状态；
高低压表：柜体顶部的四个压力表，实时显示压缩机吸气/排气侧的制冷剂压力；
接线盒：压缩机上方的电气接口，用于电源与信号线路连接。
3、干式蒸发器
位于电控柜下方的黑色卧式筒体，为壳管式换热器，冷冻水在此与制冷剂进行热交换，制冷剂吸热蒸发，冷冻水被降温，是制取冷水的核心换热部件。
干式蒸发器是指制冷剂走管程，在换热管内吸热蒸发，冷冻水走管外的壳程，通过换热被管内的制冷剂降温。
4、满液式冷凝器
位于机组最下方的蓝色卧式筒体，为壳管式换热器，高温高压的制冷剂气体在此向冷却水放热，自身冷凝为高压液体。
满液式冷凝器是指冷却水走管程，制冷剂走管外的壳程浸没管内的冷却水，通过换热使管内的冷却水升温，从而将热量排放给冷却水。
5、膨胀阀与辅助部件
两个热力膨胀阀分别设置于蒸发器两端的冷媒入口处，将高压的液态制冷剂节流为低压，同时控制蒸发器的供液量。
6、制冷剂管路与辅助部件
冷水机组连接各部件的铜质管路，主要为压缩机吸入口的低压吸气管道、压缩机排出口的高压排气管道、冷凝器出来的高压液管、膨胀阀后连接蒸发器的低压液管。
干燥过滤器是重要的辅助部件，在两套冷凝器出口的高压液管上分别设置，过滤系统管路中的杂质并吸收水分，保障系统稳定运行。

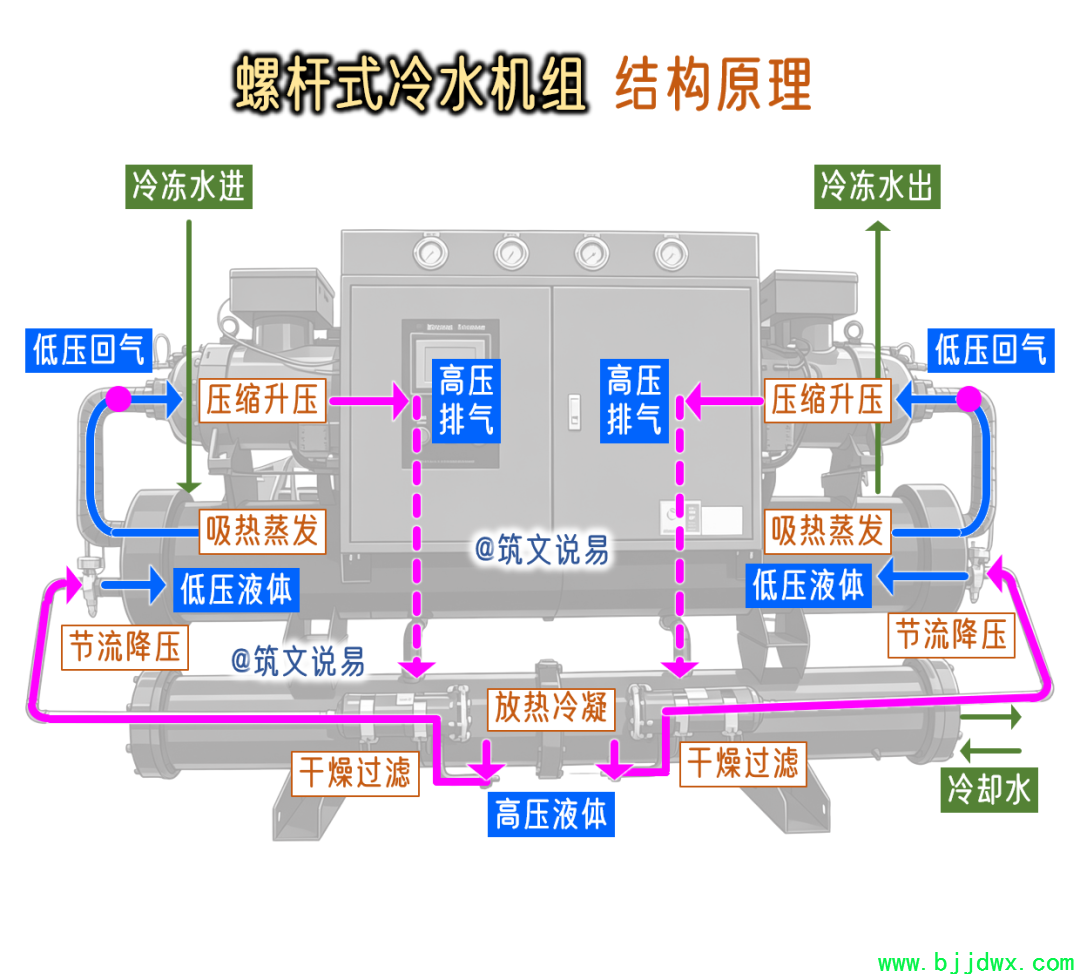

二、制冷原理
双机头螺杆式冷水机组采用两套独立的制冷回路，并联运行，每套回路的制冷循环对应四大件的四大核心过程，两套回路同步工作，互不干扰：
1、压缩机（压缩升压）
压缩机从吸气管吸入低温低压的制冷剂气体，压缩机内部的螺杆转子高速旋转，对气体进行压缩，将制冷剂压缩为高温高压的过热蒸汽，通过排气管排入冷凝器。
2、冷凝器（放热冷凝）
高温高压的制冷剂蒸汽进入冷凝器后，与管内流动的冷却水进行热交换。制冷剂向冷却水释放热量，温度降低，逐渐冷凝为高压液态制冷剂。
吸收了热量的冷却水温度升高，被泵送至冷却塔散热降温，再回流至冷凝器循环使用，实现冷却水系统对冷凝热的排放。
3、膨胀阀（节流降压）
冷凝后的高压液态制冷剂，先经过干燥过滤器去除杂质与水分，再流经热力膨胀阀。
膨胀阀通过节流作用，大幅降低制冷剂的压力与温度，使其成为低温低压的气液两相混合物，同时控制制冷剂的流量，匹配蒸发器的负荷需求。
4、蒸发器（吸热蒸发）
低温低压的制冷剂混合物进入蒸发器后，与管内流动的冷冻水进行热交换。制冷剂吸收冷冻水的热量，蒸发为低温低压的气体。
失去热量的冷冻水温度降低，成为所需的冷水，被泵送至空调末端或工艺设备中使用，实现制冷效果。
蒸发后的制冷剂气体，再次通过吸气管被压缩机吸入，开始下一轮循环，持续实现从蒸发器吸热再到冷凝器放热。
