【维修】一个家电维修店都放弃了的高压锅

好人

都记不得是什么时候，舒老板把他用坏的 90 块钱的高压锅送给了我（叫我看看），后面补了一句，维修店说主板坏了，要换主板，他没舍得。
这个便宜要占，要是修好了，问他要 2 块钱的维修费他不敢不给，要是修不好，那还不白捡得一块电路板，传说中的电子垃圾不就又多了一块了嘛。

1.拆开外壳开电路

那叫一个脏啊 ！先不管它，我是修理它的，不是搞卫生的。开拆。

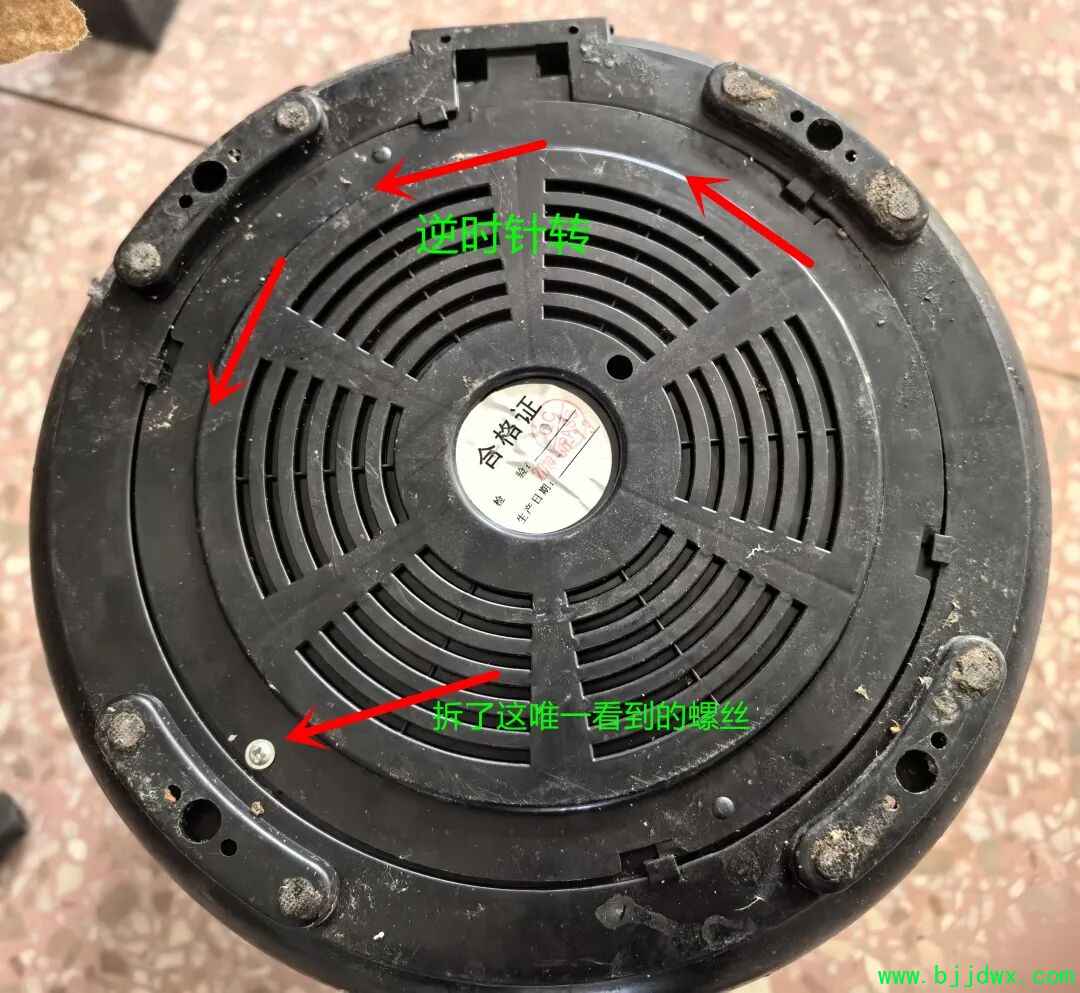

拆下唯一可以看见的一颗螺丝，逆时针旋转，后屁股就成功卸下。

小心脏全部裸露出来了，看看这电路板，小得咧，看看这走线，乱得咧。

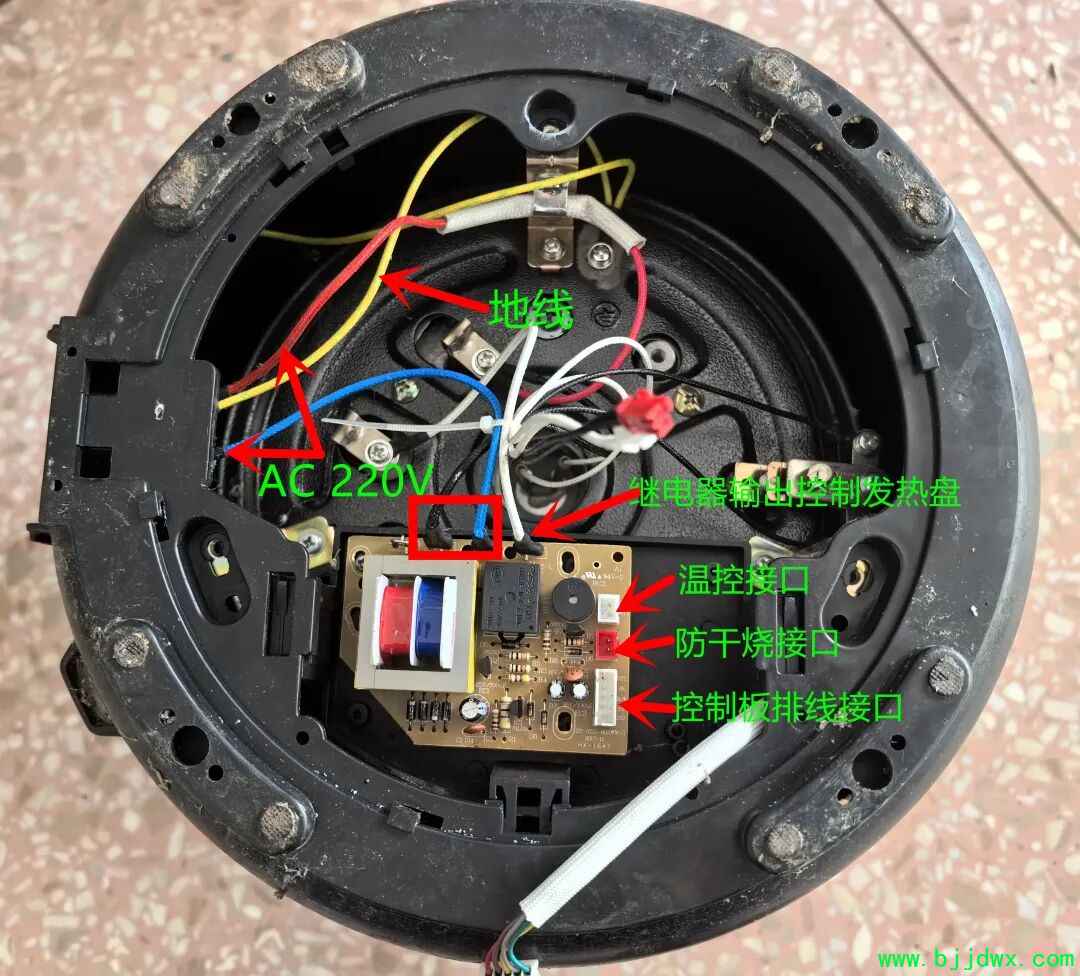

简单梳理一下，AC220V 进来，火线兵分两路接了发热盘和主板，零线直接接主板。

电路板很小，变压器占据了大部分位置，外加一个 12V 继电器，肯定是用来控制发热盘的，右边三个接口，分别是主控板接口，防干烧传感器接口和温控接口。下方猜测为辅助电源部分。
从电路板正面看，没有明显的炸管和烧坏的电子元件，同时也没有找到保险丝原件，这样的电路设计只要一出问题，维修的可能性就很小。我们把希望放到电路板背面去，还好，背面一切正常。

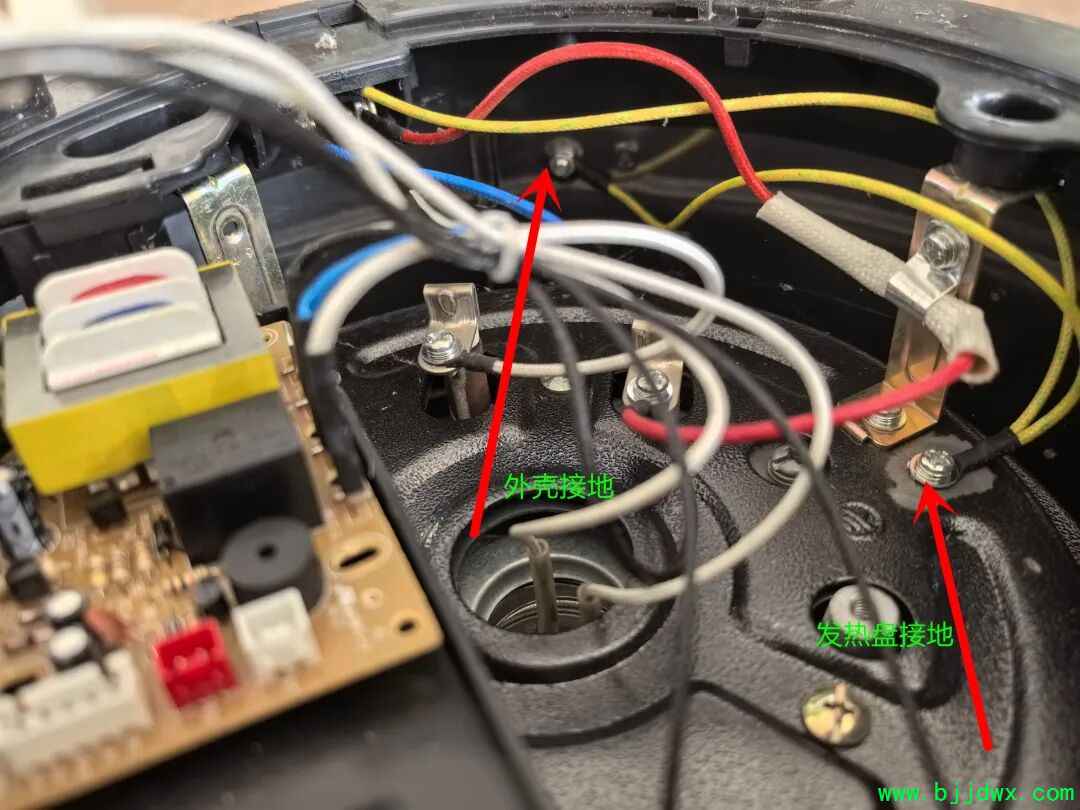

电路板不大，但是接地做得很好。发热盘一个接地点，金属外壳一个接地点，值得表扬。

所以，在使用时候，不能用没有底线的三线插座，很危险。如果有漏电那就是会嗝屁的。

                                             2.电路分析

电路板没有问题，那在通电测试之前先检测一下外接的传感器吧。
此时就要用上 82 年的万用表了，

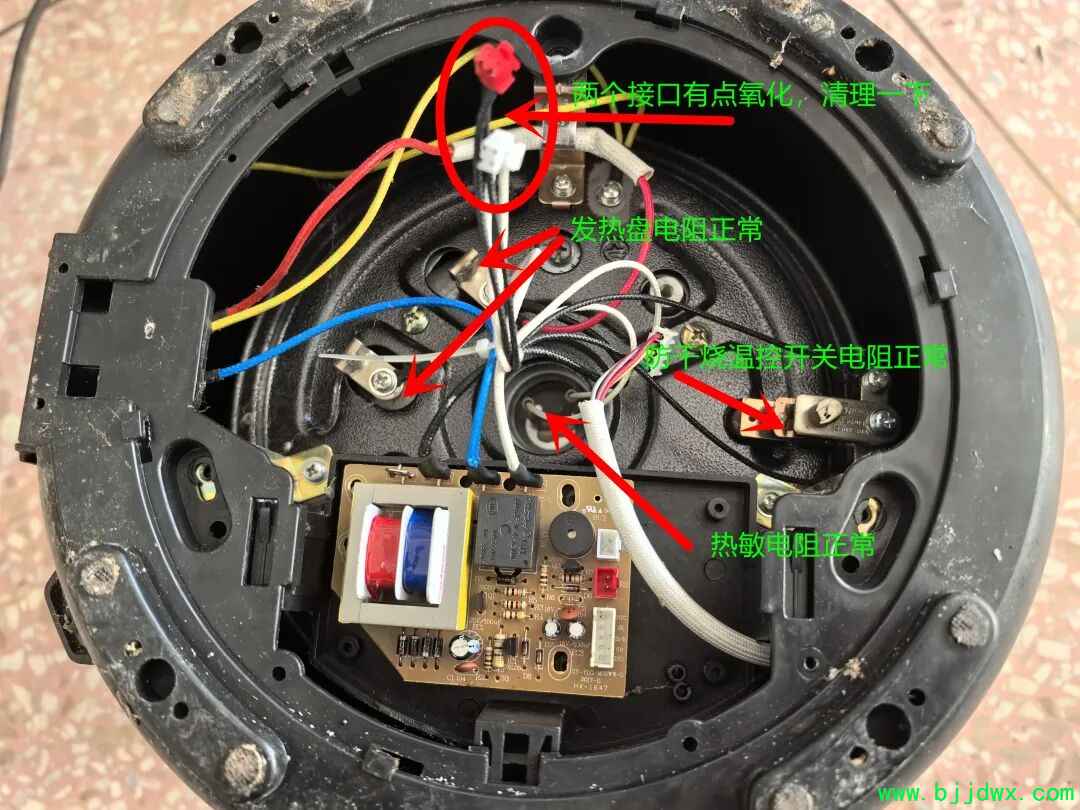

检测热发盘两个接口之间电阻，阻值 47Ω 左右，正常。
检测发热盘中间的热敏电阻，阻值正常。
检测防干烧温控开关，阻值正常。
热敏电阻和防干烧温控开关接口上有点氧化，镊子清理一下完美解决。

还是返回来检查一下电路板。拆都拆了，还是分析一下电路原理吧。

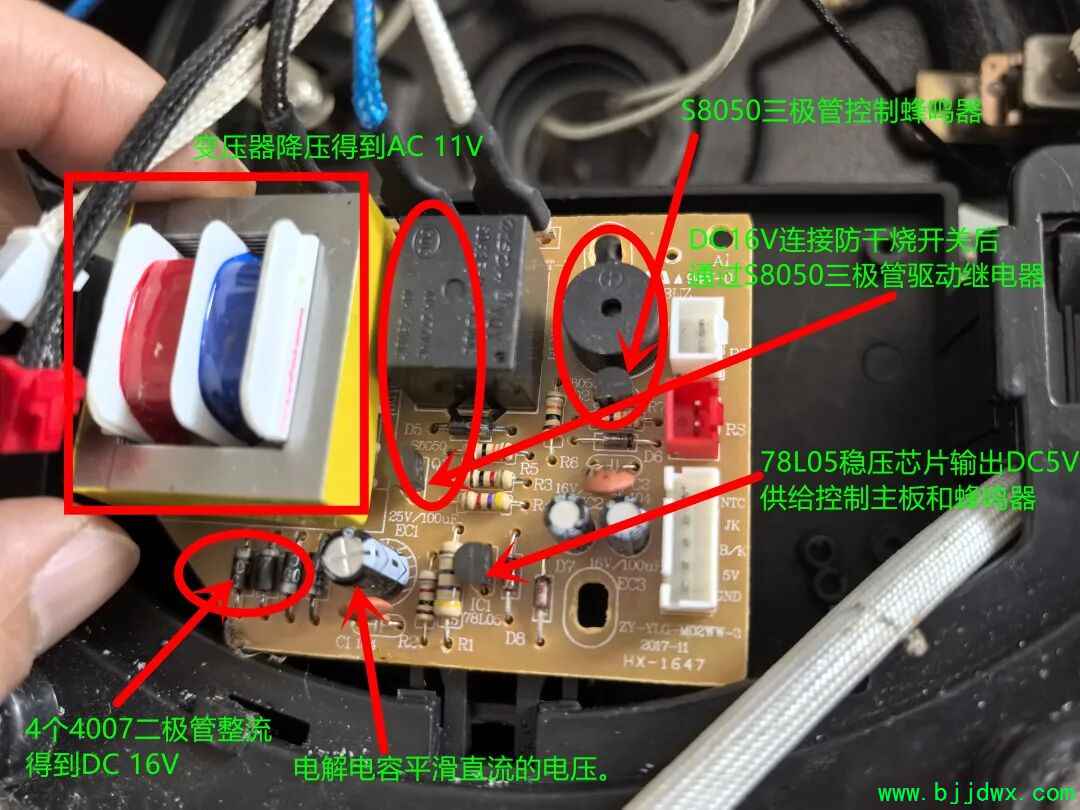

左边最大的一个是变压器，直接把 AC220V 降压为 AC11V 的低压交流电，11V 低压交流电经过 4 个 4007 整流二极管整流为 DC16V 左右波动电压，再经过后面的一个 25V/100uF 的电解电容，直流电压会变得平缓很多。

DC16V 电压经过防干烧开关后，通三极管 S8050 直接驱动 12V 继电器去控制发热盘的 220V 的通断。

DC16V 再分出一路通过一个线性稳压芯片 78L05 后输出 DC5V 电压供给控制主板和蜂鸣器使用。

蜂鸣器同样通过一个 S8050 三极管驱动。

总结：原本以为会是开关电源方案，实则采用了最传统的线性稳压电源的方案，对得起这 90 块钱的成本。继电器、蜂鸣器和低压 DC5V 的方案也是采用最传统的成熟方案，主打一个便宜和稳定。

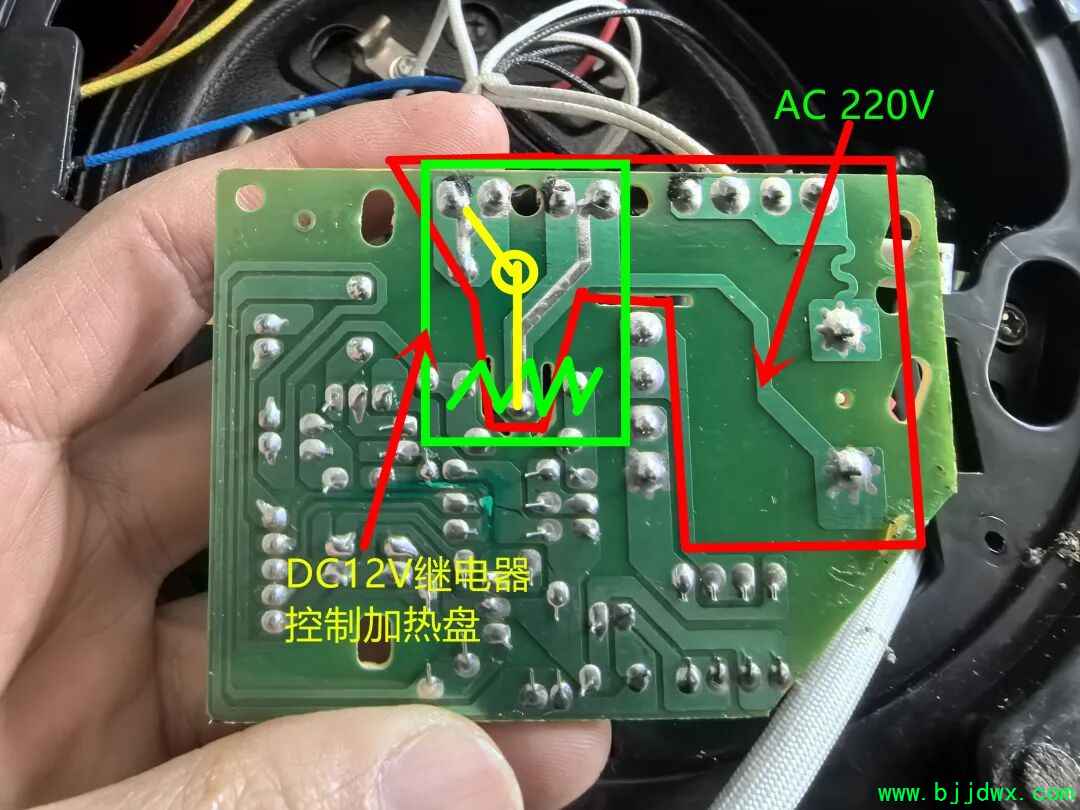

电路板背面原理，简单标注一下，红框里面全是 AC220V 高压，触摸了会嗝屁了。

绿框里面是继电器原理，比较传统的低压控制高压的方案，缺点就是不能调节功率，不能实现快速的通断控制。

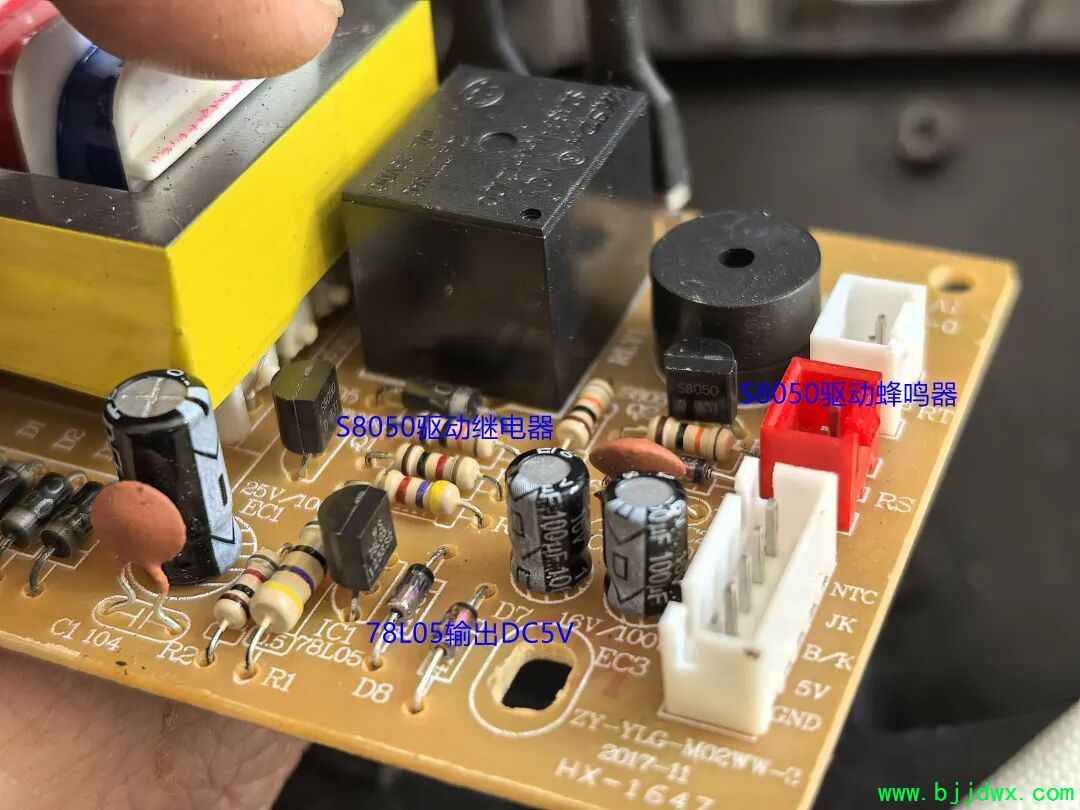

大图看细节，电路板上用到三个半导体原件，都是传统方案。

电路原理分析完成后，确定电源电路板没有问题。

3.上电测试

通过上面的检测，基本确定了上电不会一路火花带闪电，那就上电检测。
接通电源的一瞬间，怎么还有点心跳的感觉。
确实没有冒烟和出现火花。再次请出万用表。
检测变压器输出端电压，正常。
整流输出 DC 电压，正常。
检测 DC5V 输出，正常。
说明电源这块电路板没有问题，电路板以外的附件也没有问题。
但是舒老板说就是不工作，并且维修店直接说需要换主板，那就奇怪了。
那就只有一种可能，主控板出了问题。
好吧，继续拆吧。

4.维修主控板

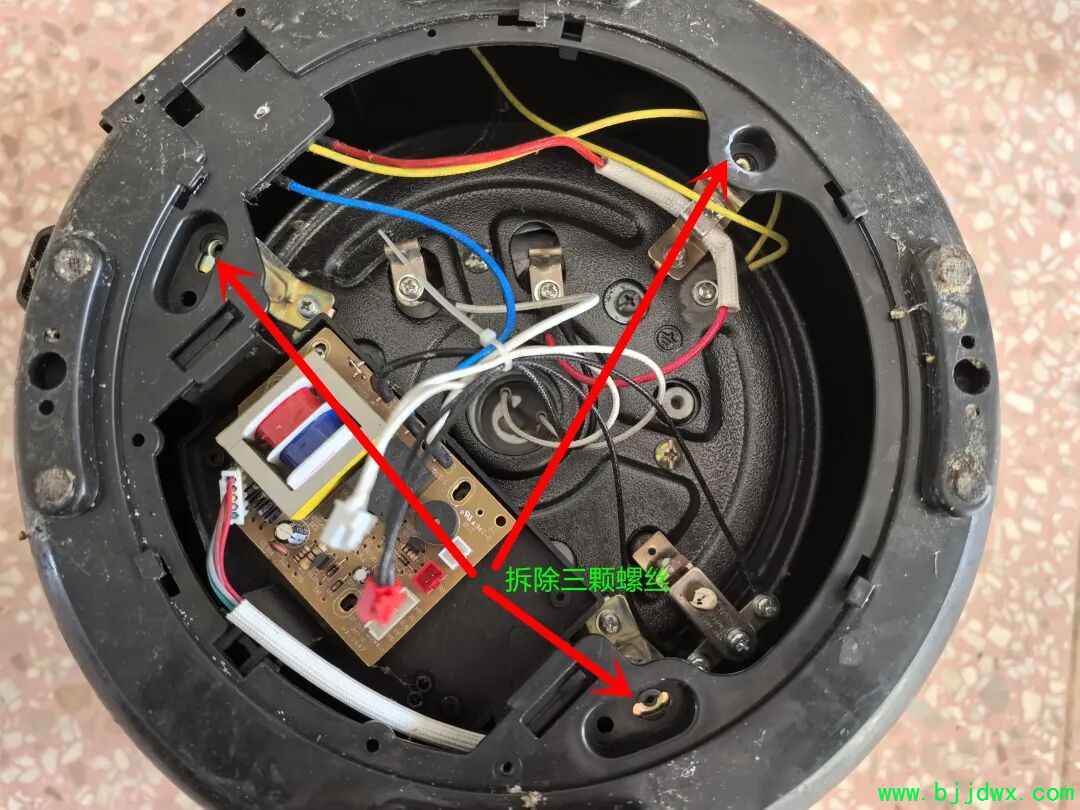

拆了这三颗螺丝，直接暴力分解金属外壳。

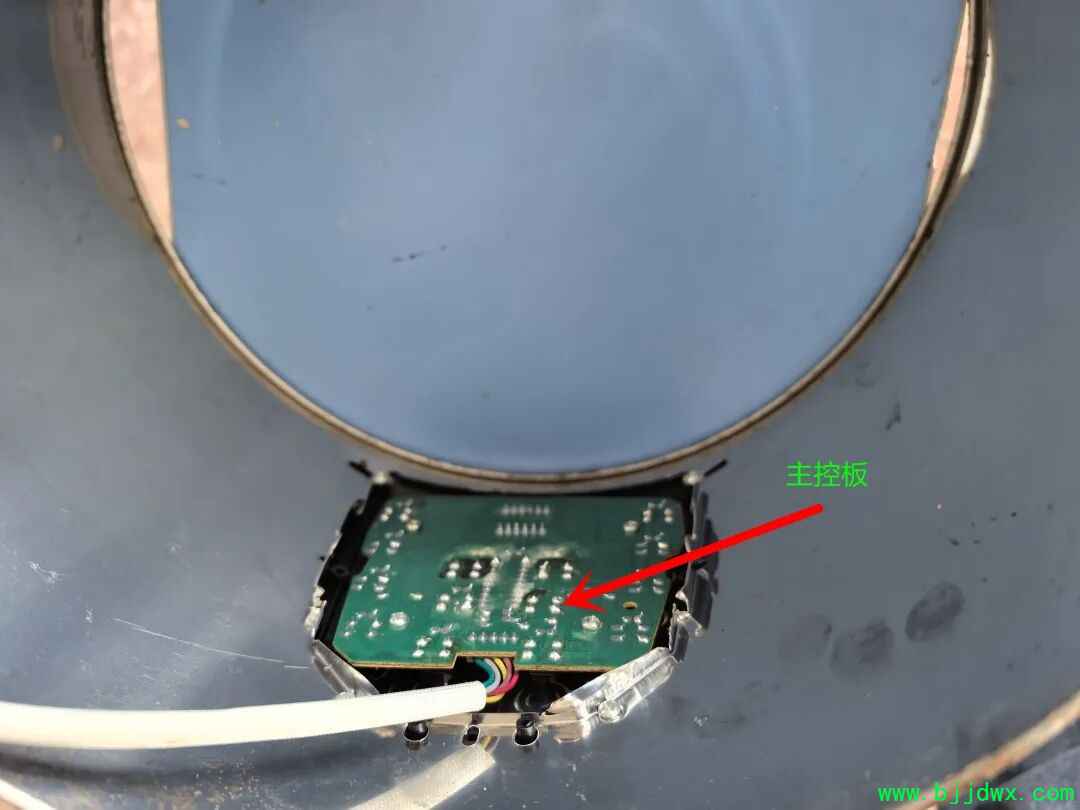

分解完就能看到主控板了。再拆。

拆下主控板，没有烧坏，没有腐蚀的地方，仔细检测一下。

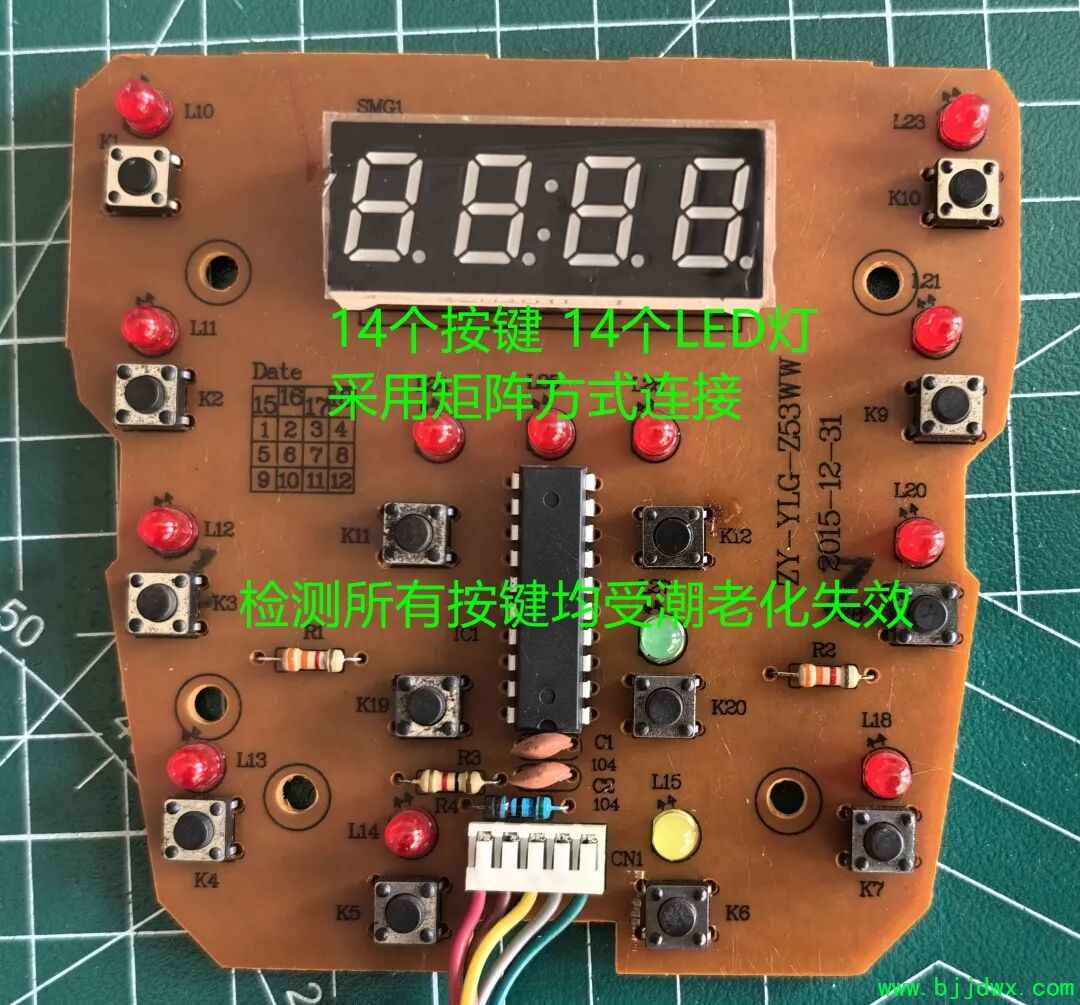

发现所有按键均已老化失效。

最终问题找到，就是主控板上按键失效，无法开启各种加热功能。

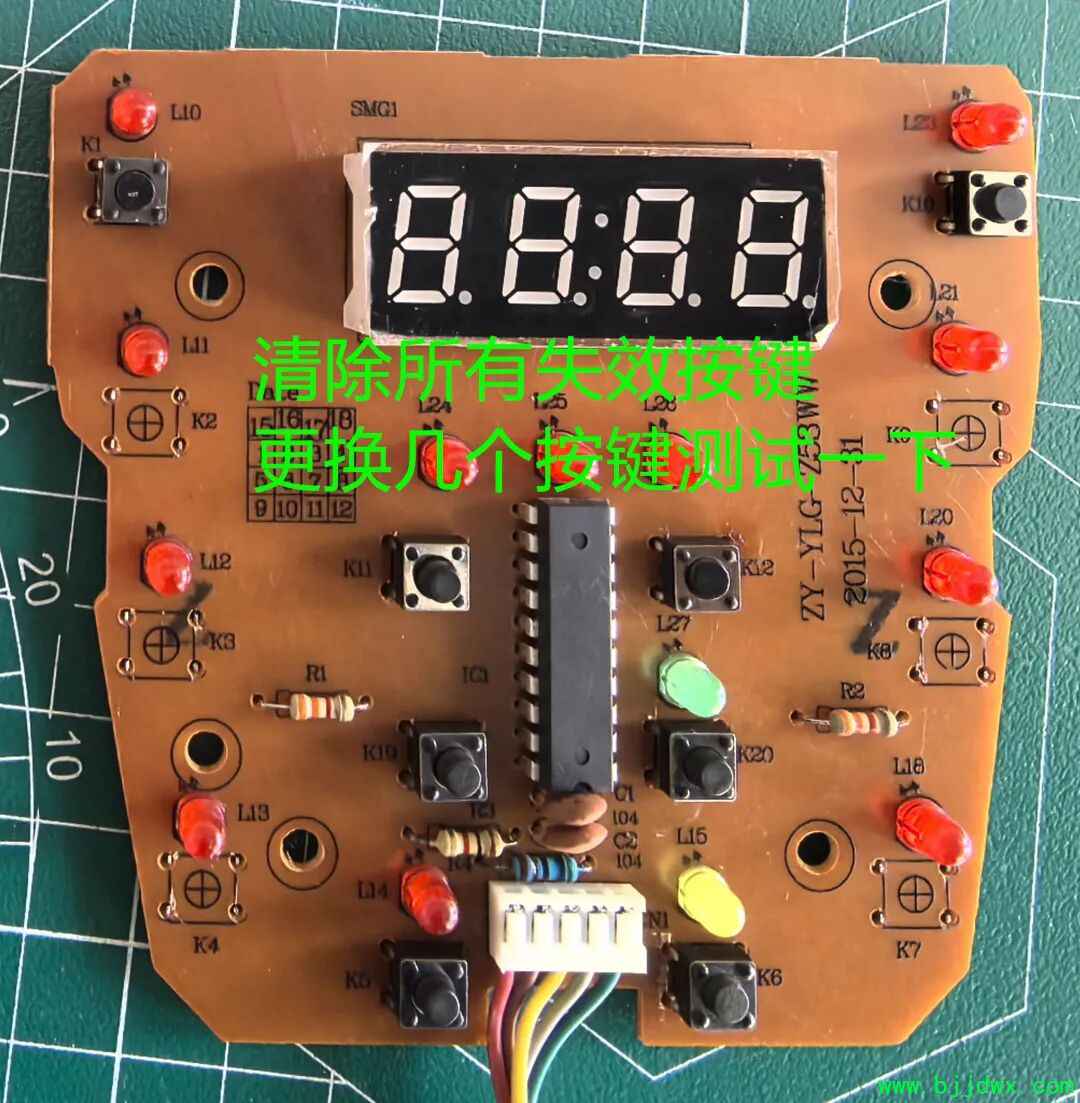

先拆除所有失效的按键，以免出现错误的按键信号。

先更换几个常用的按键测试一下（实际上是这个型号的按键把我的存货清空了）。

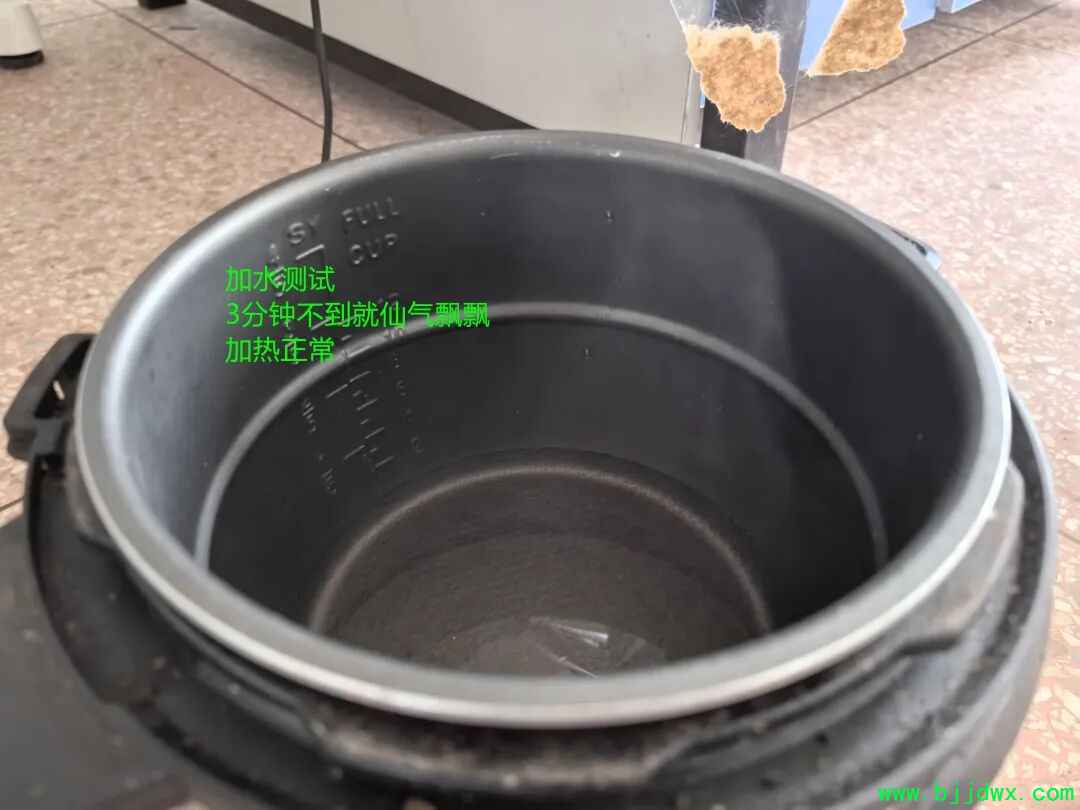

更换完后简单装机测试。加水测试，3 分钟不到就仙气飘飘。

到此，维修结束。

组装完成后交付舒老板，问他要 2 块钱的维修费去。

.
