多联机压力传感器原理代码与检修指南

好人

品牌 故障代码 故障含义
格力 Fc 高压传感器故障
格力 E1 压缩机高压保护（开关动作）
美的 H8 高压传感器短路/失效
美的 P1 高压保护（开关动作）
海尔 28 高压压力传感器PD不良
海信 21 高压压力传感器异常（室外机）
海信 P4 高压保护（开关动作）
约克 P5 排气高压保护（含传感器异常）
约克 7D/6D 高压保护/传感器信号异常
日立 21 高压压力传感器异常（室外机）
日立 17 高压传感器故障
大金 JA 高压传感器故障
大金 J1 压力传感器系统异常（一括）
大金 E3 高压开关动作
东芝 F16 室外高压Pd传感器电缆接错/互换
东芝 P04 高压SW故障（传感器信号异常）
三菱 E54 高压压力传感器断线（PSH）
三菱 E25 高压压力传感器（HP）异常
三菱电机 1302 高压压力异常（63HS检测）
备注
→ 加粗代码（Fc、H8、28等）直接指向高压传感器本体/线路故障，其余为高压保护相关；
→ 同品牌不同机型可能有差异，实际维修以设备说明书为准。
1. 高压压力传感器技术原理

1.1 传感器类型与工作机制

商用空调多联系统中的高压压力传感器主要采用三种核心技术原理：压阻式、电容式和压电式。这些传感器的共同特点是能够将系统中的制冷剂压力信号转换为电信号，为控制系统提供精确的压力数据。

压阻式压力传感器是目前商用多联机中应用最广泛的类型。其核心工作原理基于半导体材料的压阻效应，当压力作用于硅膜片时，膜片产生微小变形，导致扩散在硅膜片上的电阻值发生变化 。这种变化通过惠斯通电桥电路转换为电压信号，具有高灵敏度、高精度和良好的线性特性 。压阻式传感器的优势在于其基于半导体材料的压阻效应，能够将微小的压力变化直接转换为电阻变化，从而实现高精度的压力检测，测量范围通常为1毫巴到10巴 。

电容式压力传感器采用另一种工作机制，通过压力改变感压膜片与固定电极之间的距离或介电常数，导致电容值发生变化 。当制冷剂压力作用于可动电极（通常是金属或硅薄膜）时，使其与固定电极之间的距离或有效面积发生变化，从而改变电容值 。这种变化通过测量电路检测并转换为标准电信号输出，具有高灵敏度和优异的温度稳定性。电容式传感器可以检测0.1英寸水柱至1000psi范围的压力，是目前绝大多数压力传感器采用的技术 。

压电式压力传感器利用某些晶体材料（如石英、压电陶瓷）的压电效应工作。当压力作用在晶体上时，其表面会产生电荷，电荷量与压力成正比 。这种传感器特别适用于动态或准静态压力测量，但其输出信号相对较弱，需要高增益放大电路。压电式传感器的工作原理是利用某些晶体受压力时会产生电荷，通过检测电荷变化反映压力大小 。

在信号转换与处理方面，所有类型的高压传感器都遵循相似的工作流程。当压力作用于感应元件上时，会引起元件产生微小的物理变形，这种变形与所受压力成正比 。感应元件的微位移会改变传感器内部电路的电阻值、电容值或是产生磁通量的变化，具体取决于传感器的设计类型 。传感器内部的电子线路会进一步处理这个电信号，包括放大、线性化和温度补偿等，确保输出的信号与实际压力值有稳定的对应关系，且不受外部环境因素的干扰。

商用多联机高压传感器的输出信号标准主要有两种：电压输出和电流输出。常见的电压输出标准包括0-5V、1-5V和0.5-4.5V，电流输出标准则主要是4-20mA 。这些标准信号能够直接被空调控制系统的微处理器接收和处理。以三菱电机City Multi系统为例，其高压传感器的输出电压为每0.098MPa（14 psi）对应0.071V ，这种线性关系使得控制系统能够准确计算实际压力值。

1.2 在多联系统中的功能与安装

高压压力传感器在商用多联系统中扮演着至关重要的角色，其功能远超传统的压力保护，涵盖了调节、保护和诊断三大核心维度。在系统保护方面，高压传感器能够实时监测压缩机排气压力，当压力超过安全阈值时触发保护机制，防止设备损毁及安全事故的发生。在系统调节方面，传感器提供的压力数据被用于自动调节系统运行参数，确保制冷效率和节能效果。在故障诊断方面，通过监测压力异常可以辅助识别系统故障原因，如制冷剂泄漏、管路堵塞等问题。

高压传感器的安装位置通常在压缩机排气口至冷凝器入口之间的管路上，具体位置可能因不同品牌和机型而有所差异 。在常见的R410A系统中，这个位置的正常压力范围为2.5-3.2MPa，随室外环境温度变化而变化 。当压力达到3.0MPa时，对应的冷凝温度大约为45℃。部分系统的高压传感器安装在压缩机排气管上，直接检测压缩机的排气压力 。

不同品牌在传感器技术标准上存在一定差异。格力多联机系统正常的高压值在20°C~55°C范围内变化，环境温度在25~35°C制冷运行时，系统高压值在44~56°C（2.6~3.4MPa）之间；环境温度在-5~10°C制热运行时，系统高压值在40~56°C之间。大金、日立、东芝、三菱等日系品牌通常采用更为精密的传感器技术，其压力检测精度和响应速度都较高。

在系统控制中，高压传感器与高压保护开关形成双重保护机制。高压保护开关63H1只能串接在压缩机电路中，只有通断两种状态，只起保护作用；而高压传感器PSH则是压力传感器，它可为控制系统提供高压数据 。这种设计既保证了系统的安全运行，又为精确控制提供了数据支持。在有两台压缩机的系统中，当排气压力超过第一设定压力时，一个63H1断开，先关一台压缩机；当排气压力超过第二设定压力时，另一台压缩机关闭 。

高压传感器在多联系统中的具体功能包括：首先是压缩机保护功能，当压力超过正常运行范围时，对压缩机进行降频保护，防止压缩机过载运行 。其次是室外机风扇控制功能，在制冷时根据高压压力来控制室外机风扇的转速，调节散热效果 。第三是电子膨胀阀开度控制功能，系统根据高压传感器反馈的压力信号，动态调节电子膨胀阀的开度，优化制冷剂流量分配。

1.3 各品牌技术标准差异

主要商用多联机品牌在高压传感器技术标准上存在显著差异，这些差异体现在传感器类型选择、信号输出标准、压力检测范围和控制逻辑等多个方面。

格力作为国内主要品牌，其多联机系统通常采用压阻式高压传感器，工作电压为5V直流，输出信号为0-5V或4-20mA。格力系统的高压控制目标在制冷工况下为2.6-3.4MPa，制热工况下为2.75-3.15MPa。格力多联机在25℃时压力传感器的正常阻值约为5kΩ或10kΩ，依机型而定 。

美的商用多联机采用多种传感器技术，包括压阻式和电容式传感器。美的VRF V4 Plus系统的高压传感器故障代码为H8，表示高压传感器短路或失效 。美的多联机的高压保护代码为P1，当系统检测到高压异常时会触发保护停机。

海尔商用多联机的高压传感器技术相对统一，采用标准的压阻式传感器，故障代码为28，表示高压压力传感器PD不良 。海尔KVR系列多联机的高压传感器故障通常与传感器本身损坏或接触不良有关。

海信商用多联机采用与日立合资技术，其高压传感器标准与日立相似。海信多联机的高压传感器故障代码为21，指示高压压力传感器异常（室外机），主要故障原因包括传感器短路或断路、连接线错误、基板故障 。海信日立多联机还设有P4代码表示高压保护 。

约克作为国际品牌，其商用多联机采用较为独特的传感器技术标准。约克多联机使用三线制高压传感器，工作电压为+5VDC，输出0-5VDC信号 。约克VRF系统的高压保护代码为P5，表示排气高压保护 。约克YS、YT、YK、YCWS、YCWP等系列冷水机组使用的高压传感器具有高精度特性，精度可达±0.5%FS 。

日系品牌在传感器技术上更为精密和统一。大金商用多联机采用高精度电容式高压传感器，故障代码为JA，表示高压传感器故障；J1表示高压压力异常保护；E3表示高压开关动作 。大金VRV系统的高压传感器检测范围为0-4.3MPa，当检测到高压传感器短路或断路时会触发故障代码 。

日立商用多联机采用先进的压阻式传感器技术，故障代码为21（部分机型为17），表示高压压力传感器异常或故障 。日立FSN系列、FSN1系列、FSVNQ/FSYNQ系列等机型的高压传感器故障主要原因为传感器短路或断路、连接线错误、基板故障 。

东芝商用多联机采用高精度压力传感器，故障代码为F16，表示室外压力传感器电缆接错，常伴随高压Pd传感器与低压Ps传感器互换的情况 。东芝空调的P04代码表示高压SW故障，需要检查高压Pd传感器是否传递错误压力信号 。

三菱商用多联机采用多种传感器技术，其KX4系列的高压传感器故障代码为E54，表示高压压力传感器断线（PSH）；E25表示高压压力传感器（HP）异常 。三菱电机City Multi系统的高压传感器输出电压为每0.098MPa对应0.071V，体现了其精密的技术标准 。

2. 高压压力传感器检修方法

2.1 故障诊断流程

高压压力传感器的故障诊断需要遵循系统化的流程，以确保准确识别故障原因并采取有效修复措施。诊断流程应从外观检查开始，逐步深入到电气测试和系统运行参数监测。

外观检查是故障诊断的第一步，需要仔细观察传感器的安装状态、连接线路和外观状况。检查传感器探头是否清洁，安装位置是否正确，是否紧贴管路表面 。检查传感器与机组检测压力位置是否接触良好，用双扳手轻轻打松压力传感器，有制冷剂泄漏为正常现象，如接触不良可拆下压力传感器，将检测压力位置的注氟嘴阀芯逆时针旋转抬高或更换，使其与压力传感器接触良好 。同时需要检查传感器表面是否有油污、灰尘，如有需要用干净软布擦拭清洁 。

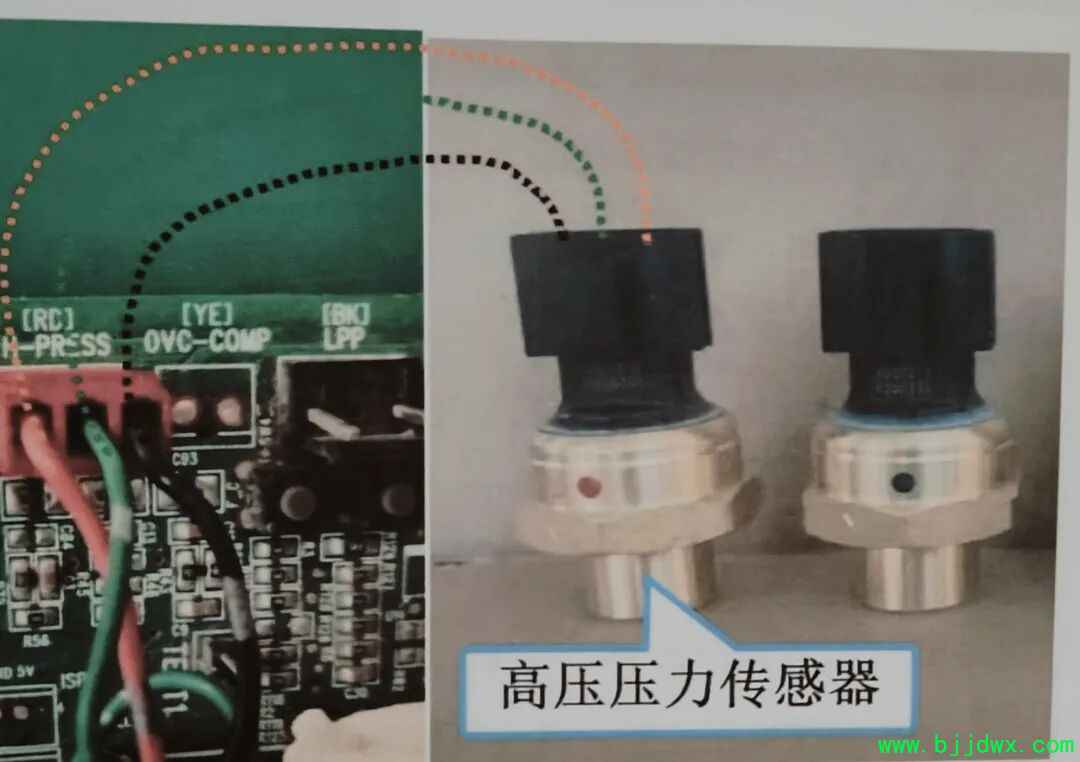

电气连接检查是诊断流程的关键环节。需要检查压力传感器与主控板的接口端子间接线，逐根拉拨检查是否有松脱；拨出压力传感器接线端子，检查接线端子和主控板的接口端子是否有异物，异常则处理并重新插紧 。检查高压传感器的连接线是否松动、腐蚀或断裂，特别注意线路的绝缘层是否破损 。检查传感器连接线路，查看高压传感器与控制板之间的线路是否有断路、短路或松动情况，若线路破损，及时更换；若是接头松动，重新插紧，确保连接牢固 。

系统压力检查是判断传感器工作状态的重要方法。停机状态下使用压力表检测机组系统压力，对照上门服务手册物性参照表换算为温度，再与机组所在环境温度做比对，如实测压力换算温度低于实际环境温度，则确认为机组冷媒偏少，需要检查处理泄漏点后，按铭牌灌注量、管路追加制冷剂量，重新灌注冷媒 。在制冷工况下，高压压力应在1.5至2.0MPa之间，对应排气温度70℃至90℃ 。

电气测试是诊断流程的核心步骤，需要使用万用表等专业工具进行详细测量。首先测量传感器的供电电压，空调通电（不启动压缩机）时，用万用表电压档测量传感器的供电电压，通常为5V或12V，由主板提供，若供电异常，需先排查主板问题 。其次测量传感器的输出信号，启动空调，在不同工况（如制冷、制热、停机）下，测量传感器的信号输出电压，正常范围一般为0.5-4.5V 。

在故障诊断过程中，还需要注意区分传感器本体故障和系统运行异常导致的假故障。传感器本体故障包括敏感元件损坏或老化、内部电路故障等；系统运行异常导致的假故障则可能由制冷剂泄漏、冷凝器散热不良、管路堵塞等原因引起 。因此，在诊断过程中需要综合考虑系统的整体运行状况，避免误判。

2.2 检测工具使用方法

高压压力传感器的检修需要使用多种专业检测工具，正确使用这些工具是确保诊断准确性的关键。主要检测工具包括万用表、压力测试仪、红外热像仪和专用检测仪等。

万用表是最基本也是最重要的检测工具，主要用于测量电压、电阻和通断性。在使用万用表检测高压传感器时，需要根据不同的测量需求选择合适的档位和量程。测量电阻时，使用万用表的电阻测量功能，将表笔接在传感器的电阻两端，注意必须在断电状态下进行测量 。万用表调到电阻档（标注"Ω"符号），如果是手动量程型号，遵循"量程略大于电阻标称值"的原则，比如测标称1kΩ的电阻，就选2kΩ档位；测100kΩ的电阻，选200kΩ档位。

电压测量是万用表的另一项重要功能。将万用表调至电压测量档（直流电压或交流电压根据传感器电源类型选择），选择合适量程，如果不确定，可先选择最高量程再逐步调整 。在检测高压传感器时，需要测量传感器的供电电压和输出电压。正常情况下，供电电压应为5V±0.25V（森萨塔传感器）或5V±0.1V（鹭宫传感器），输出电压在0.5-4.5V范围内 。

电流测量在某些情况下也是必要的，特别是对于采用4-20mA输出标准的传感器。使用万用表的电流测量功能时，需要将万用表串联在电路中，确保电流能够通过万用表。4-20mA信号具有断线检测能力，电流低于3.6mA表示故障，4mA对应量程下限（0%），20mA对应量程上限（100%）。

压力测试仪是用于直接测量系统压力的专用工具，通常包括压力表和压力传感器测试仪两种类型。使用压力表时，需要将其正确连接到系统的测试接口上，确保连接牢固且无泄漏。在测量高压时，需要特别注意安全，避免压力突然释放造成伤害。压力表的测量范围应与系统的工作压力相匹配，一般选择量程为系统最高工作压力1.5-2倍的压力表。

红外热像仪在高压传感器检修中主要用于检测电气连接部位的温度异常。红外热像仪可以通过快速捕捉表明电气系统中可能存在问题的热点，从而大幅度提高电气检查的速度 。在检测高压传感器时，可以使用红外热像仪检查传感器的接线端子、连接器和相关电路，识别因接触不良或过载导致的发热点。

专用检测仪是各品牌厂商开发的针对特定机型的检测工具，具有更强的针对性和功能。例如，格力多联机可以使用科技师多功能家用机检测仪，该检测仪包含多联机、风管机检测功能，可以测多联机，如果用普通的检测仪是测不了的 。使用专用检测仪时，需要将通讯线连接到检测仪的相应接口，选择正确的品牌和机型，然后进行整机检测。

在使用检测工具时，还需要注意以下几点：首先是安全操作，在进行任何电气测试前，必须确保系统已经断电，并采取必要的安全措施。其次是工具校准，定期对检测工具进行校准，确保测量精度。第三是记录数据，在检测过程中详细记录各项测量数据，为故障分析提供依据。最后是工具维护，正确使用和维护检测工具，延长其使用寿命。

2.3 常见故障类型分析

高压压力传感器的故障类型可以归纳为传感器本体故障、线路连接故障、系统运行异常导致的假故障以及环境因素影响等几大类。

传感器本体故障是最常见的故障类型，主要包括敏感元件损坏或老化、内部电路故障、膜片破损等问题。敏感元件损坏或老化是传感器最核心的故障，例如应变片式压力传感器的应变片损坏或脱胶，会导致输出信号异常 。内部电路故障包括电阻、电容、二极管、三极管、集成电路等元件的损坏，这些电路中的元件损坏，会导致输出信号异常 。膜片老化、密封不严，会导致介质渗漏或内部电路接触不良 。传感器损坏的原因多因过载或高温导致内部电路烧毁、芯片失效 。

线路连接故障是另一种常见的故障类型，主要表现为信号线断裂、接触不良、屏蔽层破损、接线错误等。信号线断裂通常是由于长期使用导致的老化或外力拉扯造成的；接触不良可能由端子松动虚接、线缆内部断裂、接头氧化等原因引起 。接线错误包括信号线与电源线接错、正负极接反、收发端接线错误等，总线终端电阻未安装或损坏也会导致通讯故障 。

系统运行异常导致的假故障需要特别注意区分。这类故障并非传感器本身损坏，而是由于系统其他部件故障导致的压力异常，从而使传感器输出异常信号。常见的原因包括：制冷剂充注量过多，这是最常见的原因；冷凝器散热不良，如积灰、风扇故障等；室外机截止阀未完全开启；系统管路堵塞；缺冷媒等 。这些问题会导致系统压力异常升高或降低，使传感器产生相应的异常信号。

环境因素对高压传感器的影响也不容忽视。温度变化会影响传感器的精度和稳定性，特别是在极端温度条件下，可能导致传感器输出漂移。湿度环境会影响电气绝缘性能，长期处于高湿度环境中可能导致电路短路或绝缘性能下降。电磁干扰可能影响信号传输的准确性，特别是在靠近大型电机、变频器等设备的环境中。

根据故障表现形式，还可以将高压传感器故障分为以下几种类型：

信号输出异常故障：表现为传感器输出电压或电流超出正常范围，可能是0V（短路）或5V（断路），或者在正常范围内但与实际压力不符。这种故障通常由传感器内部电路损坏、线路连接不良或系统压力异常引起。

通讯故障：对于采用数字通讯的传感器，可能出现通讯中断、数据错误等问题。这类故障通常由通讯线路故障、协议参数设置错误、网关故障等原因引起 。

精度偏差故障：传感器能够正常工作，但测量精度超出允许范围。这种故障通常由传感器老化、校准失效或环境因素影响引起。

间歇性故障：传感器有时正常工作，有时出现异常，这种故障最难诊断。可能由接触不良、温度变化、振动等因素引起，需要通过长时间监测和数据分析来确定故障原因。

在故障分析过程中，还需要注意区分高压传感器故障与高压保护开关故障。高压保护开关63H1只有通断两种状态，只起保护作用；而高压传感器PSH可为控制系统提供高压数据 。因此，当系统出现高压保护时，需要首先判断是传感器故障还是保护开关动作，避免误判。
