UC3842升压可调电源电路深度解析

好人

大家好，今天给大家拆解一款基于UC3842的升压型可调开关电源，这是电工、电子爱好者DIY可调电源的经典方案，输入16~28V，输出可在16~60V连续可调，实用性拉满！下面从原理、元件、调试全维度拆解，看完就能上手做。

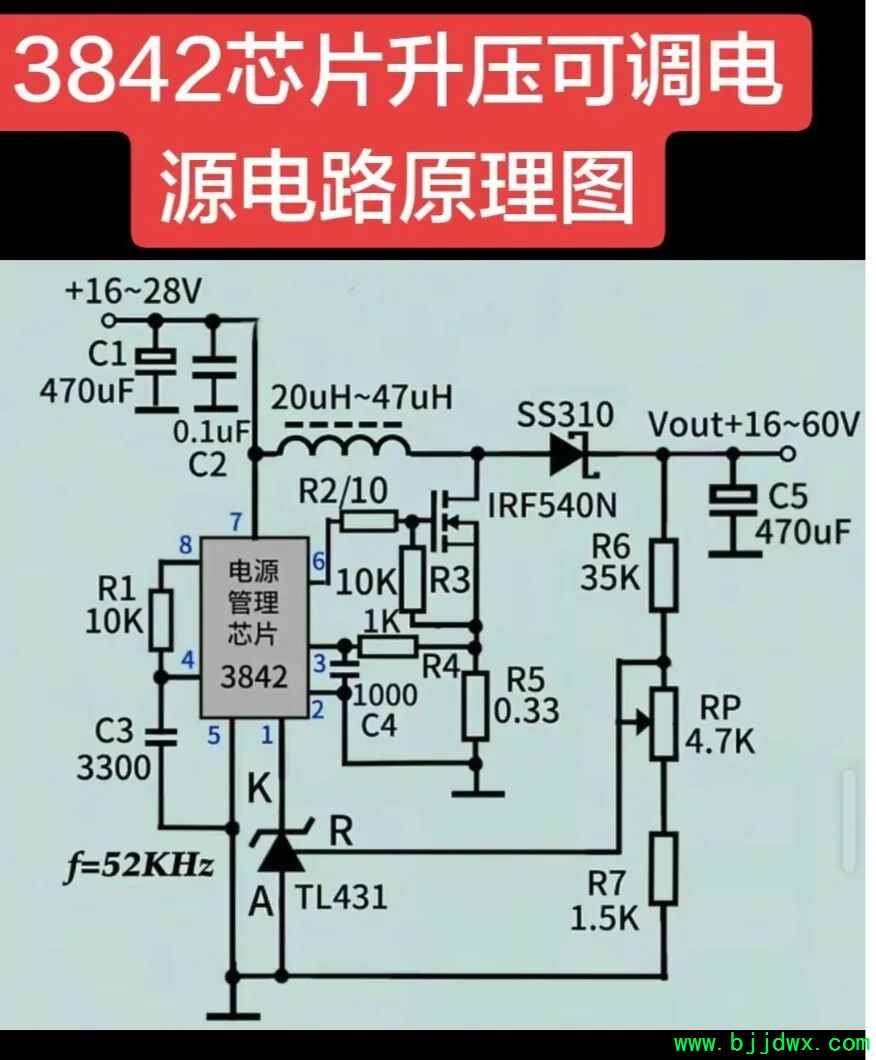

一、电路整体架构与核心功能

这是一款Boost（升压）型DC-DC开关电源，核心控制芯片是UC3842，配合TL431做精密反馈，实现输出电压的稳定可调。

- 输入：+16V~+28V直流（比如24V工业电源、电瓶）
- 输出：+16V~+60V连续可调，最大输出电流由电感、MOS管、二极管选型决定
- 核心优势：UC3842是电流型PWM控制器，响应快、稳定性高，TL431提供2.5V基准，调压精度高，电路结构成熟，维修、DIY门槛低



二、核心芯片：UC3842引脚功能与作用

UC3842是这款电路的“大脑”，8引脚电流型PWM控制器，我们先对应电路搞懂每个引脚的功能：

引脚号 电路连接 核心功能 电路中的作用
1脚（COMP） 接TL431的K极（阴极） 误差放大器输出/补偿端 接收TL431反馈的误差信号，内部调整PWM占空比，稳定输出电压
2脚（VFB） 接R4、C4组成的RC网络 误差放大器反相输入端 内部2.5V基准为同相端，反相端接反馈，实现闭环稳压
3脚（ISENSE） 接R5（0.33Ω）采样电阻 电流检测输入端 采集MOS管的导通电流，实现过流保护，防止MOS管烧毁
4脚（RT/CT） 接R1(10K)、C3(3300pF) 振荡频率设定端 外接RC决定开关频率，本电路计算频率约52KHz（符合标注）
5脚（GND） 接地 芯片地 整个电路的参考地
6脚（OUT） 接MOS管驱动电路（R2、R3） PWM脉冲输出端 输出占空比可调的PWM波，驱动IRF540N MOS管开关
7脚（VCC） 接输入电源+16~28V 芯片供电端 UC3842启动电压典型16V，工作电压范围10~30V，直接由输入供电
8脚（VREF） 悬空（本电路未用） 5V基准输出端 内部5V基准，本电路用TL431做基准，因此未外接



三、Boost升压主回路原理（核心工作逻辑）

Boost升压的核心是电感储能+二极管整流，我们分两个阶段拆解：

1. MOS管导通阶段（储能期）

UC3842 6脚输出高电平 → IRF540N MOS管导通 → 电感L（20uH~47uH）通过MOS管接地，电感电流线性上升，电感储存磁能，此时二极管SS310反偏截止，输出由C5（470uF）电容供电。

2. MOS管关断阶段（升压期）

UC3842 6脚输出低电平 → IRF540N关断 → 电感电流不能突变，感应出上正下负的高压，叠加输入电压 → 二极管SS310正向导通 → 电感磁能释放，给C5充电，输出电压高于输入电压，实现升压。

3. 主回路关键元件选型说明

- 电感L：20uH~47uH，功率电感（饱和电流≥10A），电感量越小，开关纹波越大，电流越大；电感量越大，纹波越小，体积越大，DIY选33uH/10A功率电感最均衡。
- MOS管IRF540N：N沟道MOS，耐压60V，最大导通电流33A，本电路输出60V时，MOS管承受电压≈输出电压，选型留足余量，驱动电阻R2(10Ω)限流，R3(10K)下拉防止误导通。
- 二极管SS310：肖特基二极管，耐压100V，3A电流，肖特基管导通压降小（≈0.5V），开关速度快，适合高频开关电源，大电流场景可换10A肖特基（如SR10100）。
- 输出电容C5：470uF电解电容，滤除输出纹波，大电流场景可并联0.1uF陶瓷电容，进一步滤除高频纹波。



四、反馈与调压电路：TL431的精密稳压逻辑

这是实现输出可调的核心，用TL431（2.5V基准源）+分压电阻+电位器，实现闭环稳压：

1. TL431原理

TL431是三端可调基准源，当R极（参考极）电压＞2.5V时，K极（阴极）导通拉低电压；当R极电压＜2.5V时，K极截止。

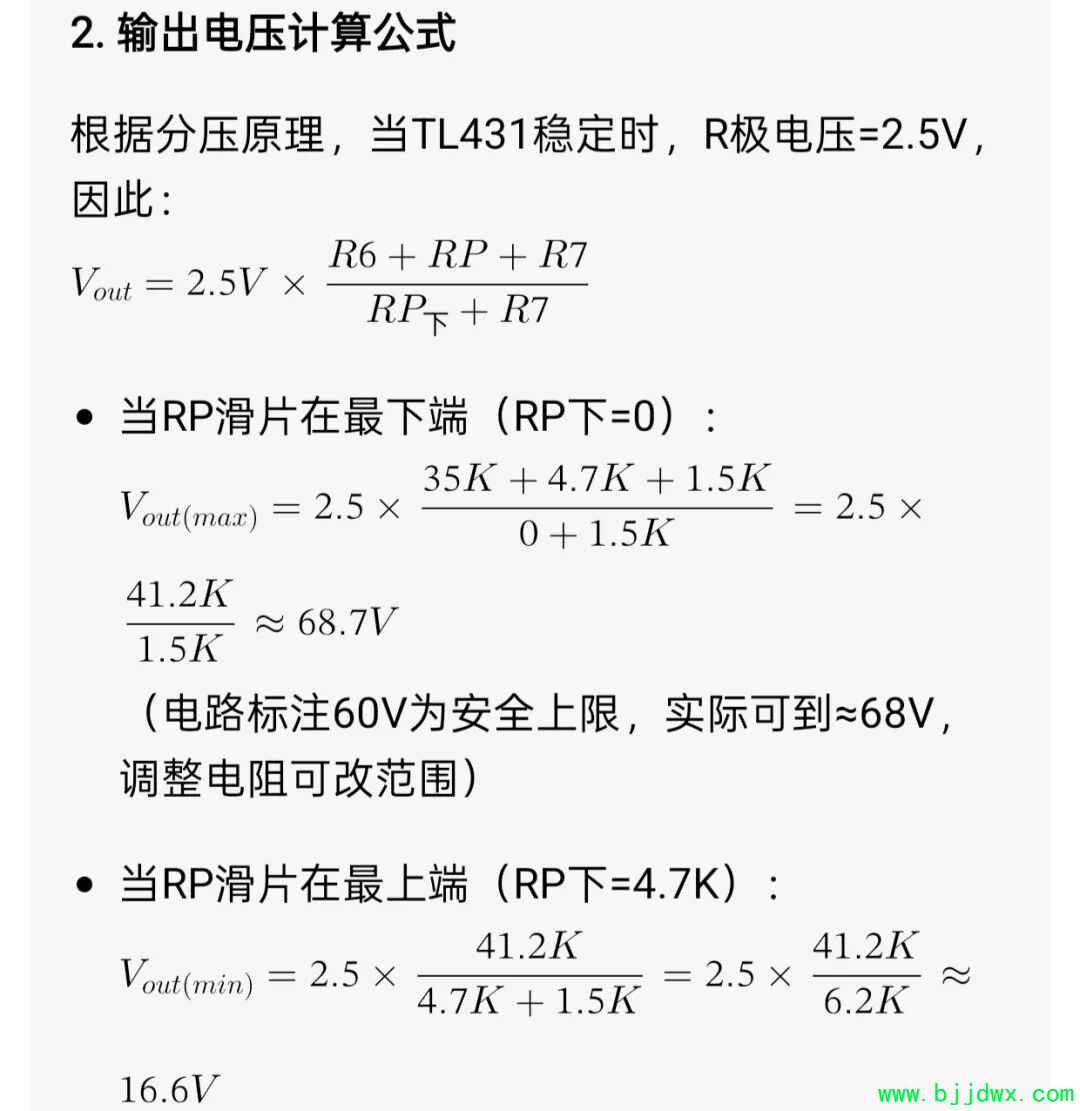

本电路中，输出电压经R6(35K)、RP(4.7K)、R7(1.5K) 分压后，接到TL431的R极，TL431的K极接UC3842的1脚（COMP端），A极接地。





完美匹配电路标注的16~60V输出范围！

3. 反馈补偿电路

UC3842 2脚接的R4(1K)、C4(1000pF) 是补偿网络，用来调整环路稳定性，防止振荡；3脚接的R5(0.33Ω) 是电流采样电阻，当MOS管电流过大时，3脚电压＞1V（UC3842内部阈值），芯片关闭PWM输出，实现过流保护，保护MOS管和后级电路。



五、辅助电路与元件详解

1. 输入滤波电路

- C1(470uF)：大容量电解电容，滤除输入低频纹波，稳定输入电压
- C2(0.1uF)：陶瓷电容，滤除输入高频干扰，防止高频串扰影响UC3842工作
- 作用：给UC3842和主回路提供干净的输入电源，避免电网/电源干扰导致电路不稳定

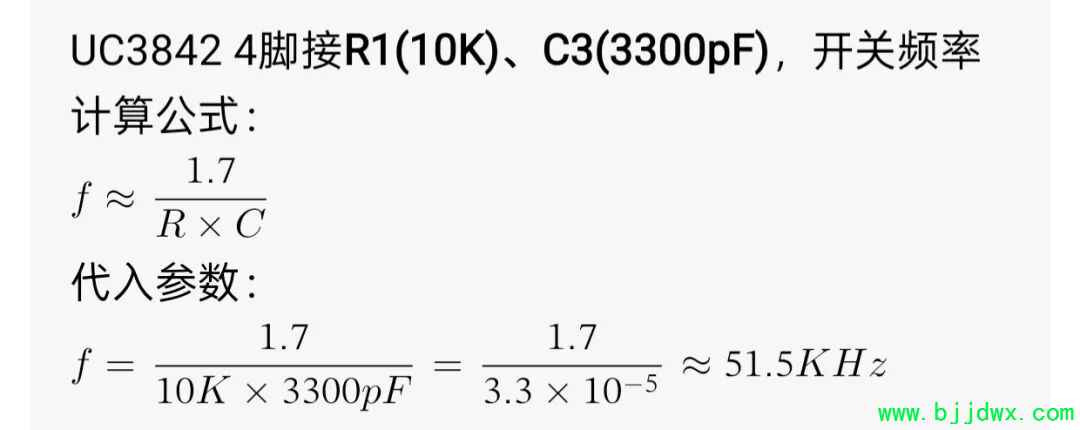

2. 振荡电路（频率设定）





和电路标注的52KHz完全一致，开关频率选50KHz左右，兼顾效率和EMC（电磁兼容），频率太高损耗大，太低电感体积大。

3. MOS管驱动电路

- R2(10Ω)：栅极限流电阻，限制MOS管开通/关断的电流，防止栅极过压击穿，同时抑制振荡
- R3(10K)：栅极下拉电阻，MOS管关断时，快速泄放栅极电荷，确保MOS管可靠关断，防止误导通烧毁



六、电路优缺点与DIY注意事项

✅ 电路优势

1. 结构成熟稳定：UC3842+TL431是开关电源经典方案，资料多、维修方便，适合新手DIY
2. 调压精度高：TL431提供2.5V精密基准，分压电阻+电位器实现连续可调，误差＜1%
3. 保护完善：内置过流保护（R5采样），输入过压、输出短路可自动保护
4. 效率高：Boost拓扑+肖特基二极管，效率可达90%以上，发热小

⚠️ DIY注意事项（避坑指南）

1. 电感选型：必须用功率电感，不能用普通色环电感！饱和电流必须≥10A，否则大电流下电感饱和，烧毁MOS管
2. MOS管散热：IRF540N大电流下发热明显，必须加装散热片，输出60V/5A时，散热片面积≥20cm²
3. PCB布线：功率回路（电感、MOS管、二极管、电容）走线尽量短、粗，减少寄生电感，防止尖峰电压击穿MOS管；反馈线远离功率线，避免干扰
4. 调试步骤：
- 第一步：空载通电，测UC3842 7脚电压（16~28V正常），6脚PWM输出（用示波器测方波）
- 第二步：调RP电位器，测输出电压是否在16~60V正常变化
- 第三步：带载测试，逐步加大负载，测输出电压稳定性，调整R4/C4补偿网络，防止振荡
5. 安全提示：输出60V属于危险电压，调试时做好绝缘，避免触电！



七、拓展优化建议（适合进阶DIY）

1. 增加输出电流：换更大功率的MOS管（如IRF3205、IRF1404）、肖特基二极管（如10A/100V）、大电流电感（15A/33uH），输出电流可提升到10A以上
2. 增加电压表/电流表：在输出端加装0.96寸OLED或数码管，实时显示输出电压、电流，更实用
3. 增加软启动电路：在UC3842 8脚和1脚之间加RC电路，防止开机冲击电流，保护MOS管
4. 输入范围拓展：UC3842 7脚加降压电路（如LM2596），可支持12V输入，拓展应用场景



八、总结

这款UC3842升压可调电源，是电工、电子爱好者DIY可调电源的标杆电路，原理清晰、元件常见、调试简单，既能满足实验室、维修台的可调电源需求，也能作为车载升压、工业设备供电的方案。
如果你是新手，按照这个电路焊接，严格遵循选型和布线要求，一次成功率极高；如果你是老手，也可以基于这个电路拓展出更多功能，比如恒流源、快充电源等。
