过压保护电路：二极管、三极管、MOS管

好人

这是一个 9V-9.7 输入过压保护电路

下面来看下器件介绍
电阻 就不用多说了，先来看下稳压管

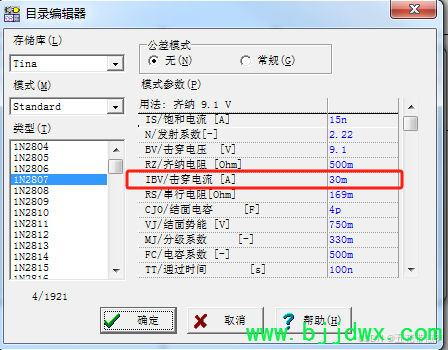

来看下他的参数，主要关注他的

再来看下三极管 MMBT3906, 就是一个普通的 PNP 三极管

在来看下MOS管，他是一个PMOS

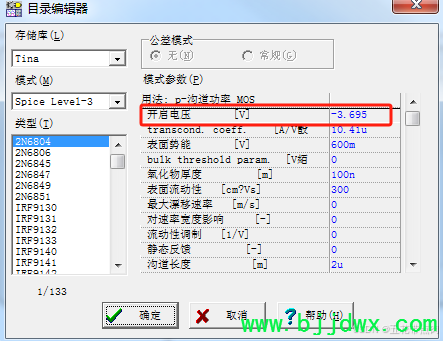

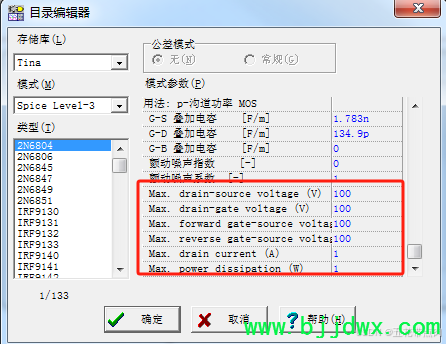

来看下他的参数：

开启 电压：-3.695V

电路分析

这个电路的作用过压保护，比如系统正常供电电压为9V , 当输入电压在9V-9.7V 之间时，输出电压正常输出当输入电压大于9.7V时，输出端不在输出，起到输入电压过压保护的作用。

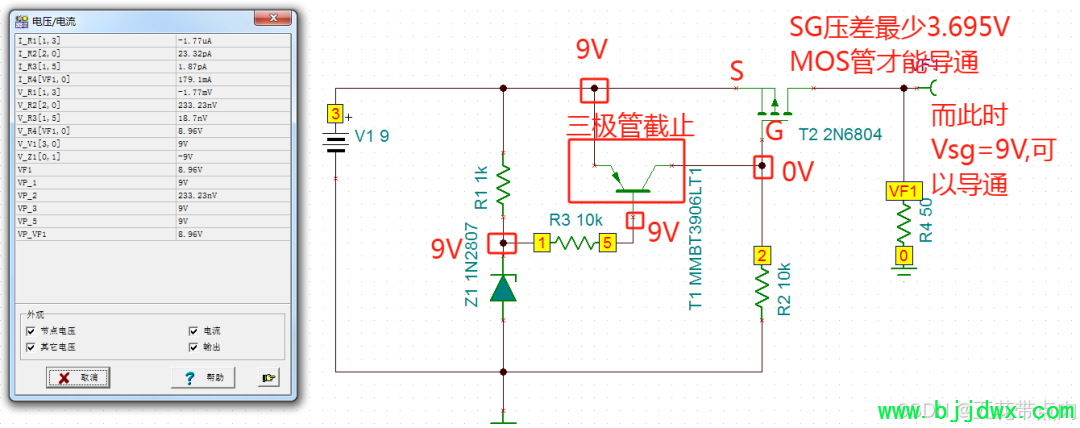

先看输入电压为9V的时候，稳压管可以说就没有工作，输出电压为8.96 V 未过压

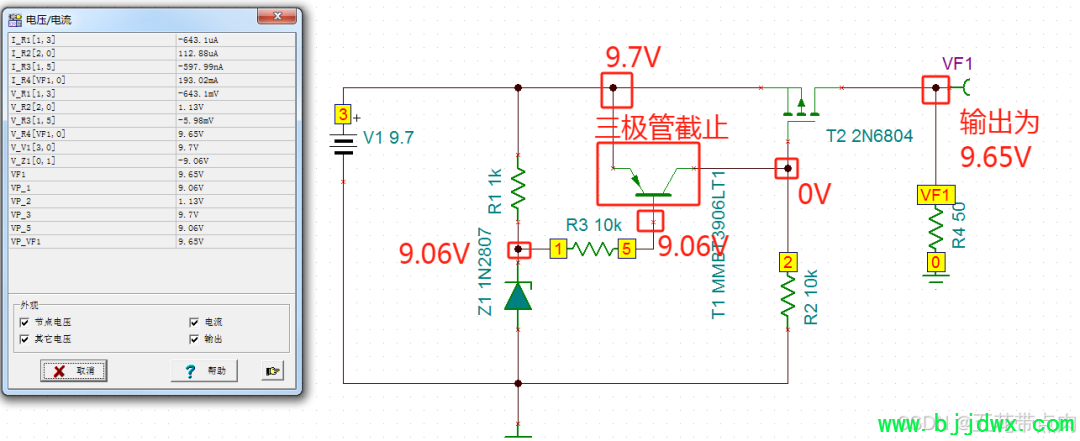

再看下输入电压为9.7V 的情况,输出9.65V ,

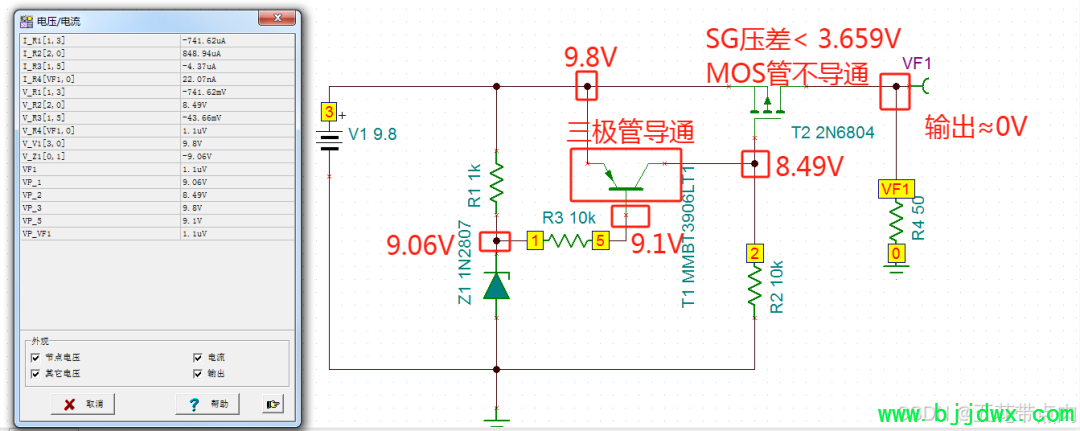

再看下输入电压为9.8V 的情况,输出0V ,

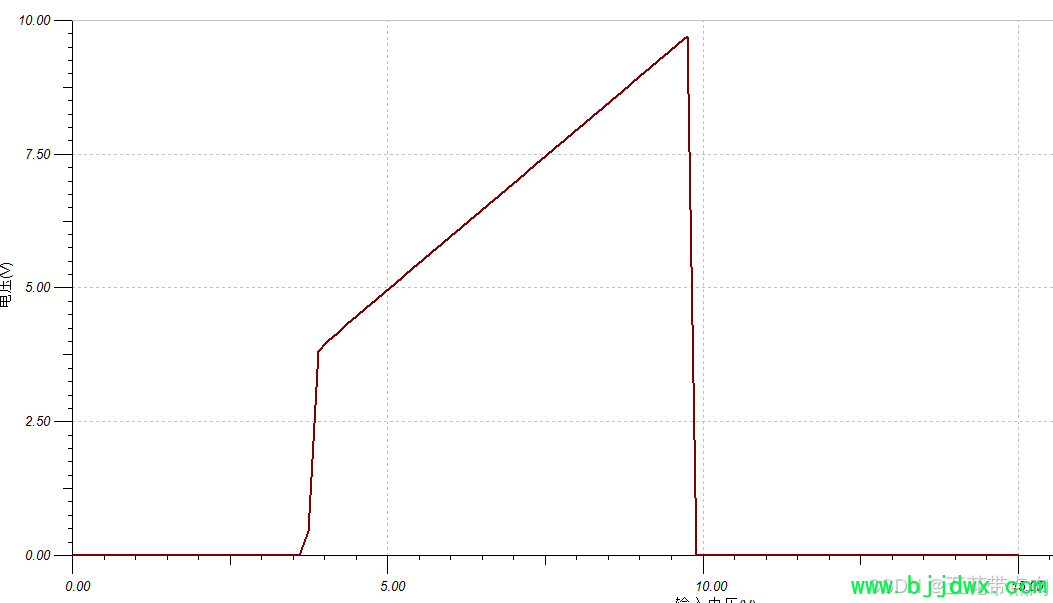

来看这个电路直流扫描传输特性
设置输入 电源 电压从0-15变化，观察输出电压变化

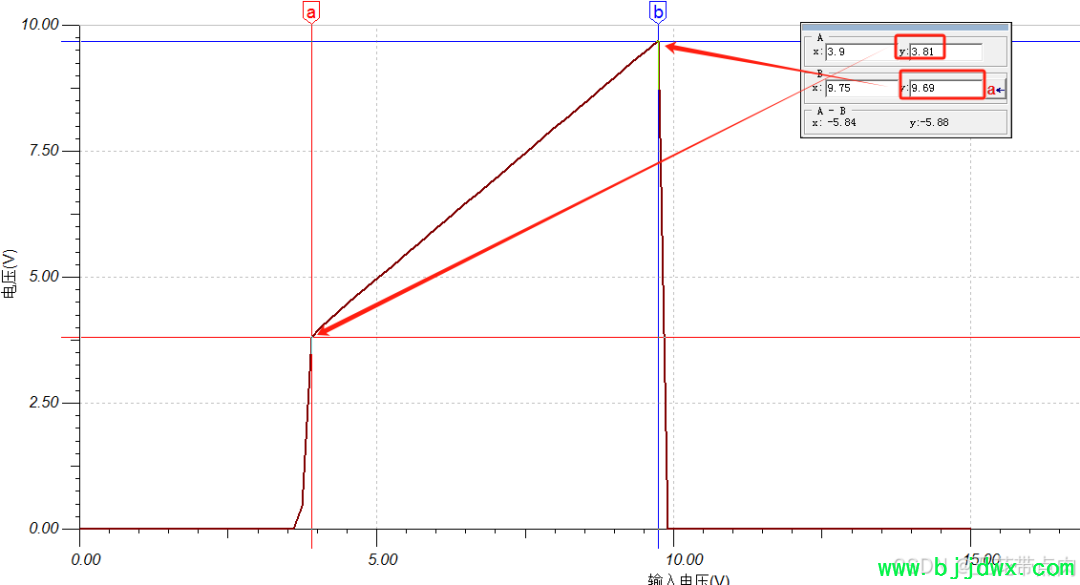

曲线的两个拐点3.81V 正好是MOS管的Vgsth 电压，9.69V是电路不发生过压保护的最大电压。

总结

这各电路可用与多种电压值的过压保护，只需要根据过压保护电压值进行稳压三极管的的 稳压值修改，另外就是三极管、MOS管耐压考虑了。.
