一张图看懂制冷循环，四大件与辅助部件的作用和原理

好人

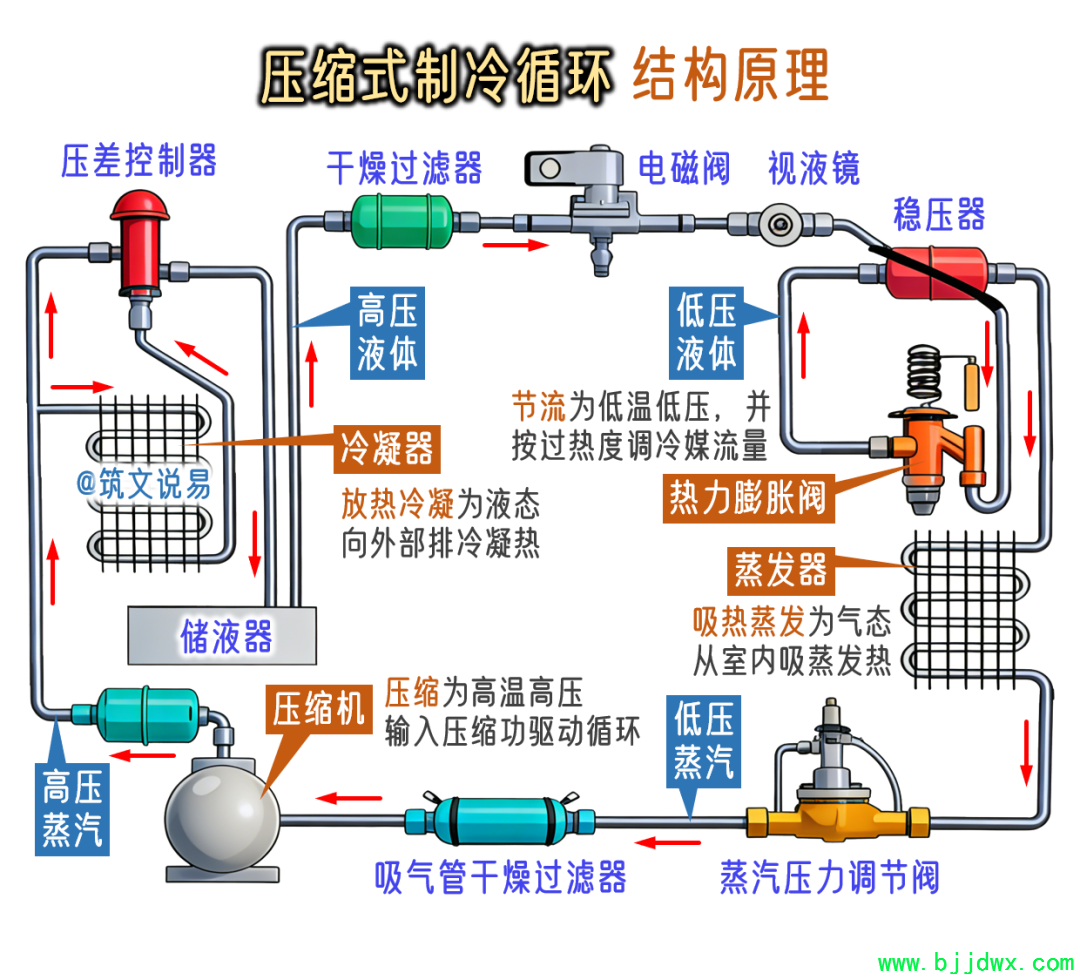

这张图是一个典型的蒸汽压缩式制冷循环，以压缩机为动力驱动，利用制冷剂循环中的气液相变过程，把低温环境的热量搬运到高温环境中，实现对低温环境的持续制冷。

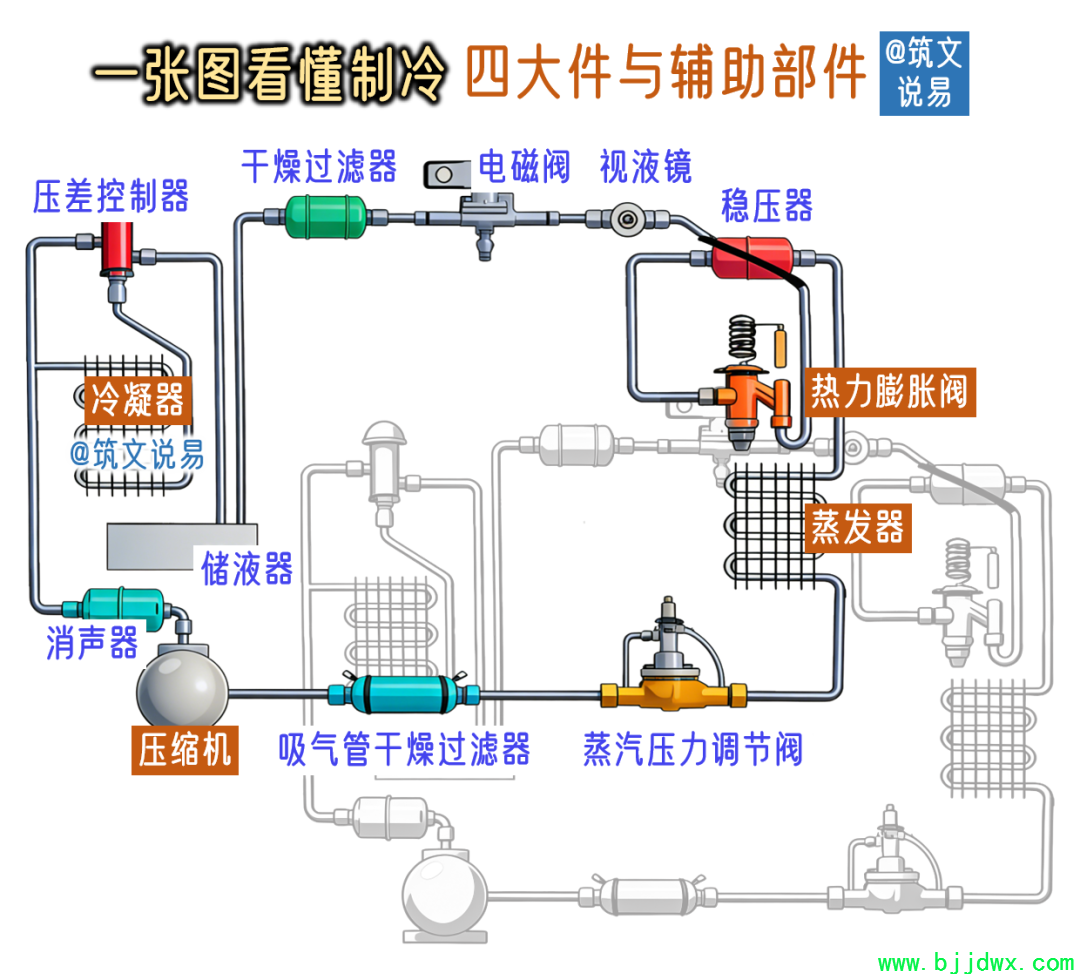

一、四大件与辅助部件
制冷系统的四大基本部件是压缩机、冷凝器、节流阀、蒸发器，分别对应制冷剂循环的“压缩升压、放热冷凝、节流降压、吸热蒸发”四大基本过程，实现了从蒸发器在室内吸热（制冷）、到压缩机耗功提升、再到冷凝器向室外排热的完整制冷循环。
除四大基本部件外，制冷系统还需要配置压力调节阀、电磁阀、干燥过滤器、视液镜等辅助部件，分别用于系统运行时的调节、控制、清洁等功能。

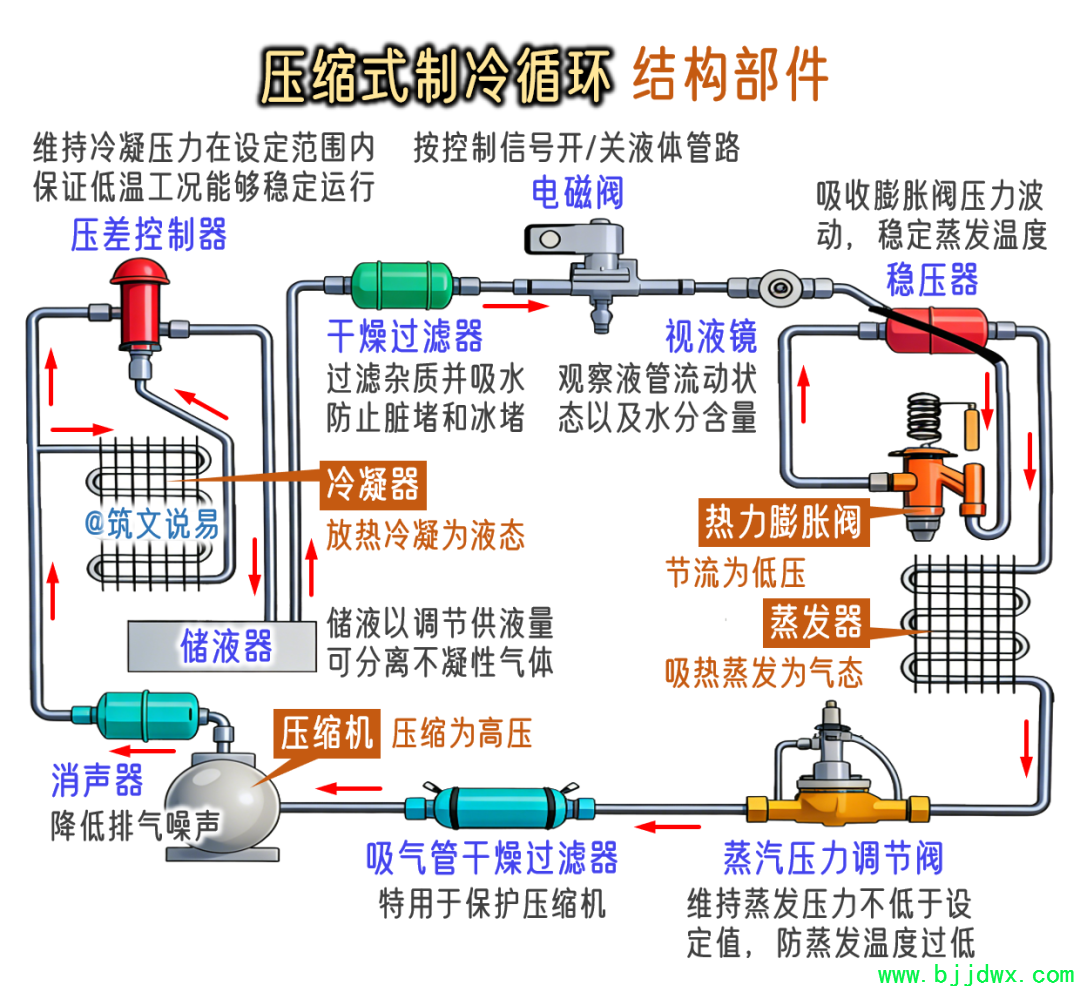

二、制冷系统部件
1、压缩机
压缩机是制冷四大件中的动力部件，通过输入电能做功，将吸入的低温低压制冷剂气体压缩为高温高压，使其能在冷凝器中向环境散热。
2、消声器
安装在压缩机出口的排气管上，用于降低压缩机排气产生的气流脉动噪声，减少系统噪音和振动。
消声器内部设有扩张腔、穿孔管或吸声材料，利用声波反射、干涉或吸收等方式，衰减特定频段的噪声。
3、冷凝器
冷凝器是制冷四大件中的排热部件，高温高压制冷剂气体与冷却介质（空气或水）换热，放出热量后冷凝为高压中温液体。
制冷剂在冷凝器内经历冷却（排气降温）、冷凝（等温液化）、过冷（继续降温）三个阶段，由气态变为液态。
4、.压差控制器
压差控制器串联在冷凝器出口与蓄积器之间的主液管路上，高压端接压缩机排气口，低压端接冷凝器出口。
作用是将冷凝压力维持在设定范围内，保证系统在变工况（尤其是低环境温度）下能够稳定运行。环境温度过低时阀门关小，在冷凝器中“憋液”以提高冷凝压力，确保膨胀阀前后有足够的压差。
压差控制器的阀内膜片受排气压力与冷凝器出口压力的共同作用，通过机械式比例调节阀芯开度，控制冷凝器出口的液体流量，从而稳定冷凝压力。

5、蓄积器
蓄积器又称高压储液器，安装在冷凝器后，作用是储存冷凝器流出的液态制冷剂，根据负荷变化调节供液量，保证膨胀阀前始终有连续、稳定的液体供给。
蓄积器利用容器容积缓冲，防止因冷凝器出口波动导致供液不足；同时可分离少量不凝性气体。
6、干燥过滤器
干燥过滤器通常安装在高压液管上的电磁阀之前，用于过滤系统中残留的杂质（如焊渣、金属屑等），同时可吸收微量水分，防止后续元件的脏堵或冰堵。
干燥过滤器内部装有细目滤网和分子筛（如活性氧化铝、硅胶），通过物理拦截和吸附实现净化。
7、电磁阀
电磁阀通常安装在干燥过滤器之后（受保护），用于供液管路的开关。根据控制信号（如温度、压力或启停指令）自动切断或导通制冷剂液体。
电磁线圈通电时，阀芯被吸起，阀门开启流通。断电时，阀芯依靠弹簧复位，阀门关闭截止流通。
8、液体水分指示器
液体水分指示器又称视液镜，通常安装于干燥过滤器之后（可检查干燥过滤效果），用于观察高压液态制冷剂的流动状态（有无气泡）以及水分含量（通过变色指示卡）。
透明视窗配合湿度指示，气泡连续出现可能表示制冷剂不足或供液压力下降，颜色变化提示是否更换干燥过滤器。
9、热力膨胀阀
热力膨胀阀是制冷四大件中的节流部件，将高压液态制冷剂节流降压为低温低压的湿蒸气，并根据蒸发器出口过热度自动调节供液量。
热力膨胀阀通过感温包感知蒸发器的出口温度（过热），通过膜片动作推动阀针，改变流通面积，实现过热度控制。
10、稳压器
稳压器安装在热力膨胀阀之后、用于稳定进入蒸发器的制冷剂压力，吸收膨胀阀后可能产生的压力脉动，保证蒸发温度恒定。
稳压器内部设有弹簧膜片式调节机构，当入口压力波动时自动调整阀芯开度，维持出口压力在设定范围内。此位置的稳压器通常又称为蒸发压力稳压阀或供液稳定阀。

11、蒸发器
蒸发器是制冷四大件中的吸热部件，低压液态制冷剂在蒸发器内吸收被冷却介质（空气、水等）的热量而沸腾汽化为低温低压气体，实现制冷效果。
蒸发器利用制冷剂在低压下的低温蒸发吸热特性，通过热交换吸取外部热量。
12、蒸发器压力调节阀
安装在蒸发器出口之后，用于维持蒸发器内的压力不低于设定值，防止蒸发温度过低导致结霜过重或压缩机带液。
属于背压调节阀，安装在蒸发器出口。当蒸发压力低于设定值时，阀门关小，减少回气流量，使蒸发压力回升。
13.、吸气管干燥过滤器
安装在吸气管上用于保护压缩机，过滤回气中可能携带的杂质（如油泥、氧化皮），并吸附微量水分。
此位置安装适用于低压气态管路的干燥过滤器，常见于低温系统或对洁净度要求高的场合。
