修好液晶电视，掌握好电路工作原理是关键！那么有何技巧呢？

好人

修液晶电视并不难，只要你掌握了它的电路的工作原理及不同电路之间的联系。

有人就要说了，说得轻巧，电路那么繁杂，岂是你说掌握就掌握的？

其实虽然液晶电视电路看起来繁杂，但同类功能电路都有规律可循。

比如液晶电视的副电源电路与开关机电路，在很多液晶电视中都一样或类似，它们之间的相互联系也一样。

如我前面介绍的诲信系列的副电源电路及开关机电路，你只要掌握了，很多不同品牌的液晶电视的该类电路你就都能应付，相关故障就能解决。

为加深印象，特以海尔大屏液晶电视副电源及开关机电路工作原理，以及两者之间的联系为例再分析之。

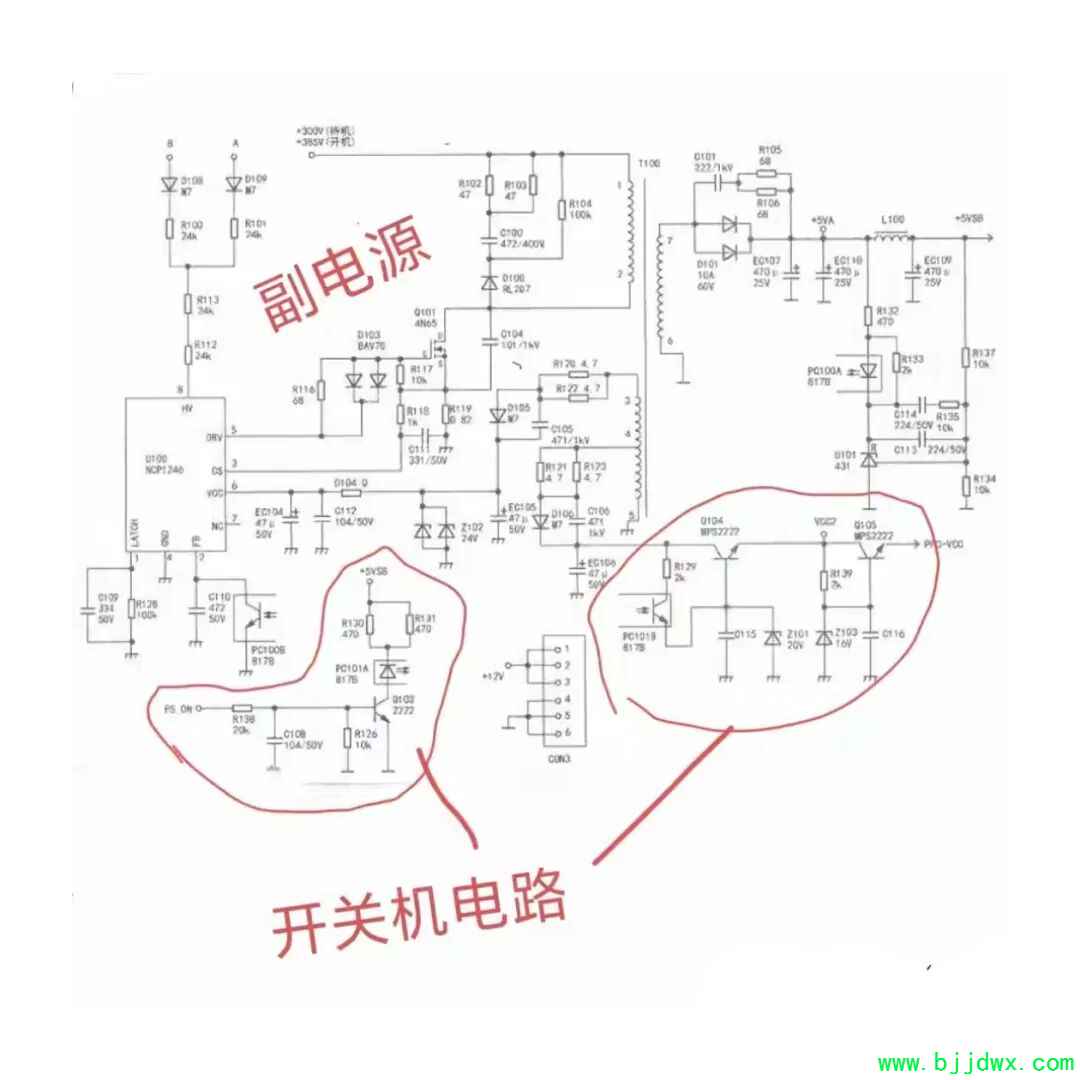

如图示

该海尔副电源电路与开关机电路，与前面介绍的海信该类电路及其工作原理，友友们看看是不是很相似呢？

相似点:

①都产生+5V待机电压，送往主板及给开关机电路提供工作电压。

如图示

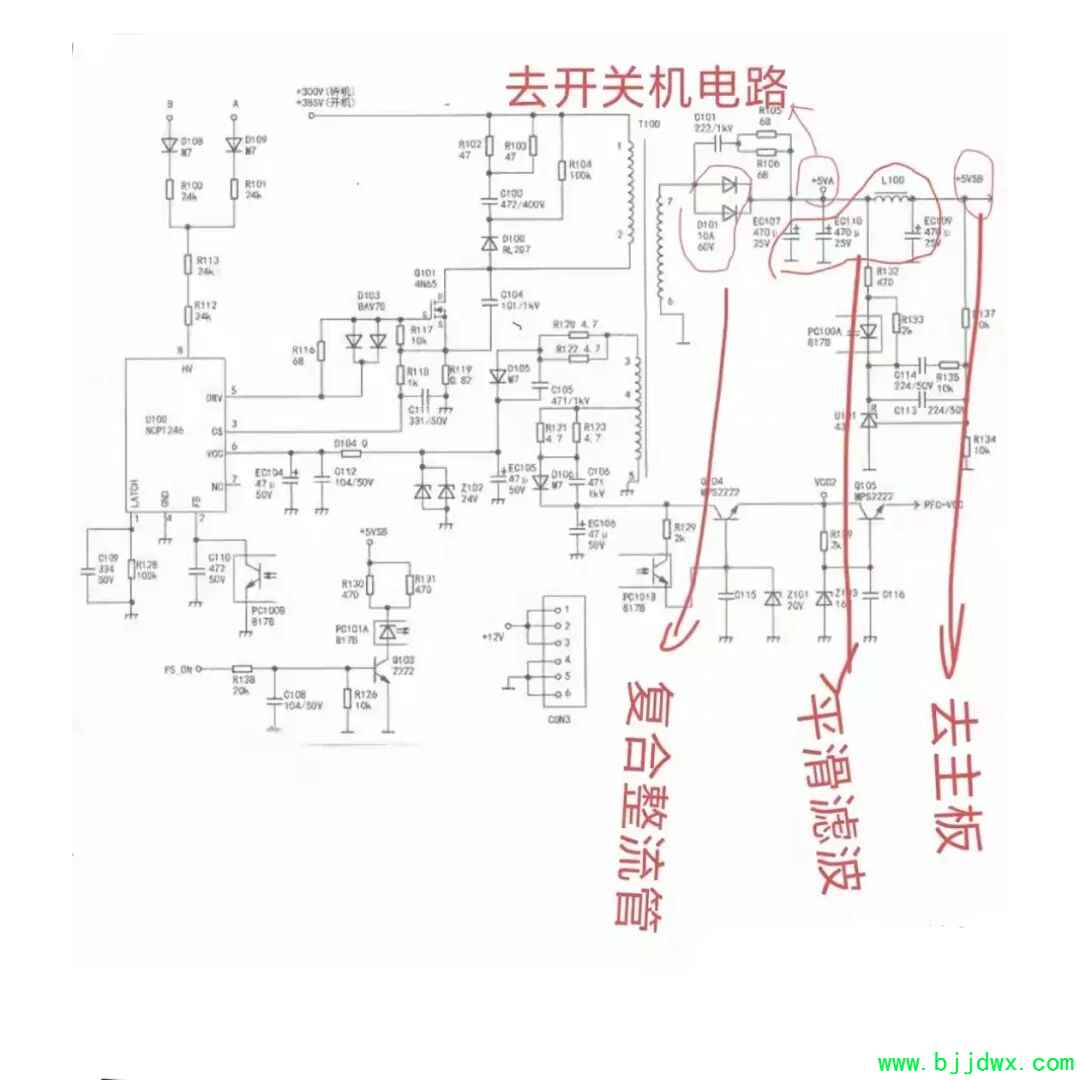

高频变压器T100进行能量转换，次级由复合肖特基二极管D101整流，电容EC107、EC109、EC110、电感L100平滑滤波，形成+5V待机电压。
该电压分成丙路:

一路送往主板提供待机电压。

另一路送到待开机电路，为其提供工作电源。

友友们看看，与前面介绍的海信电路是不是类似呢？

②辅助绕组都产生的+20V，再经开关机电路控制形成主电源芯片及PFC控制芯片电源。

如图示

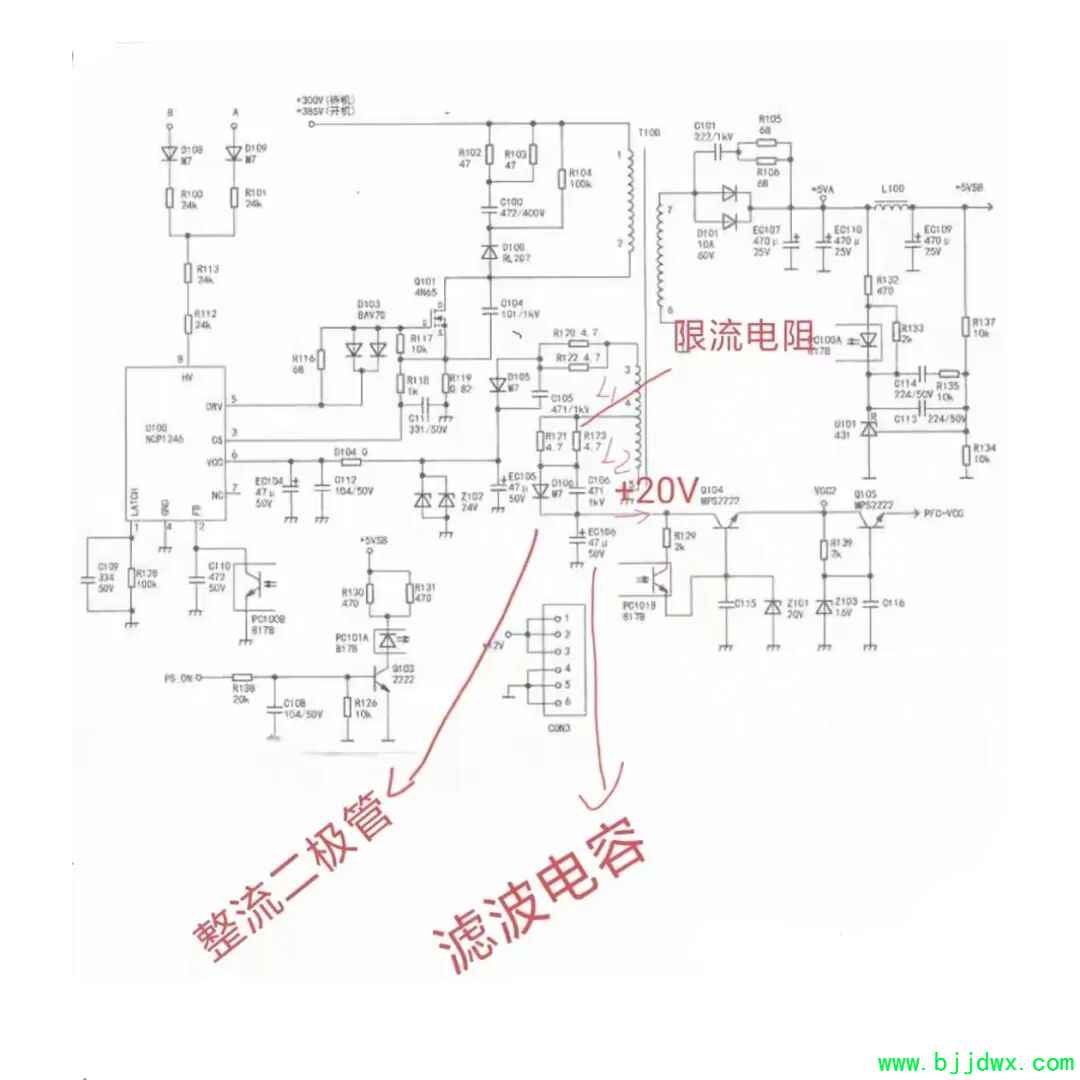

该电路辅助绕组L2产生感应电势，由电阻R121、R123并联限流，二极管D106整流，电容EC106滤波形成稳定的+20V电压，送入开关机控制三极管Q104的集电极。

③+20v电压经开关机电路控制后送往主电源芯片及PFC芯片，控制电源工作。

如图示

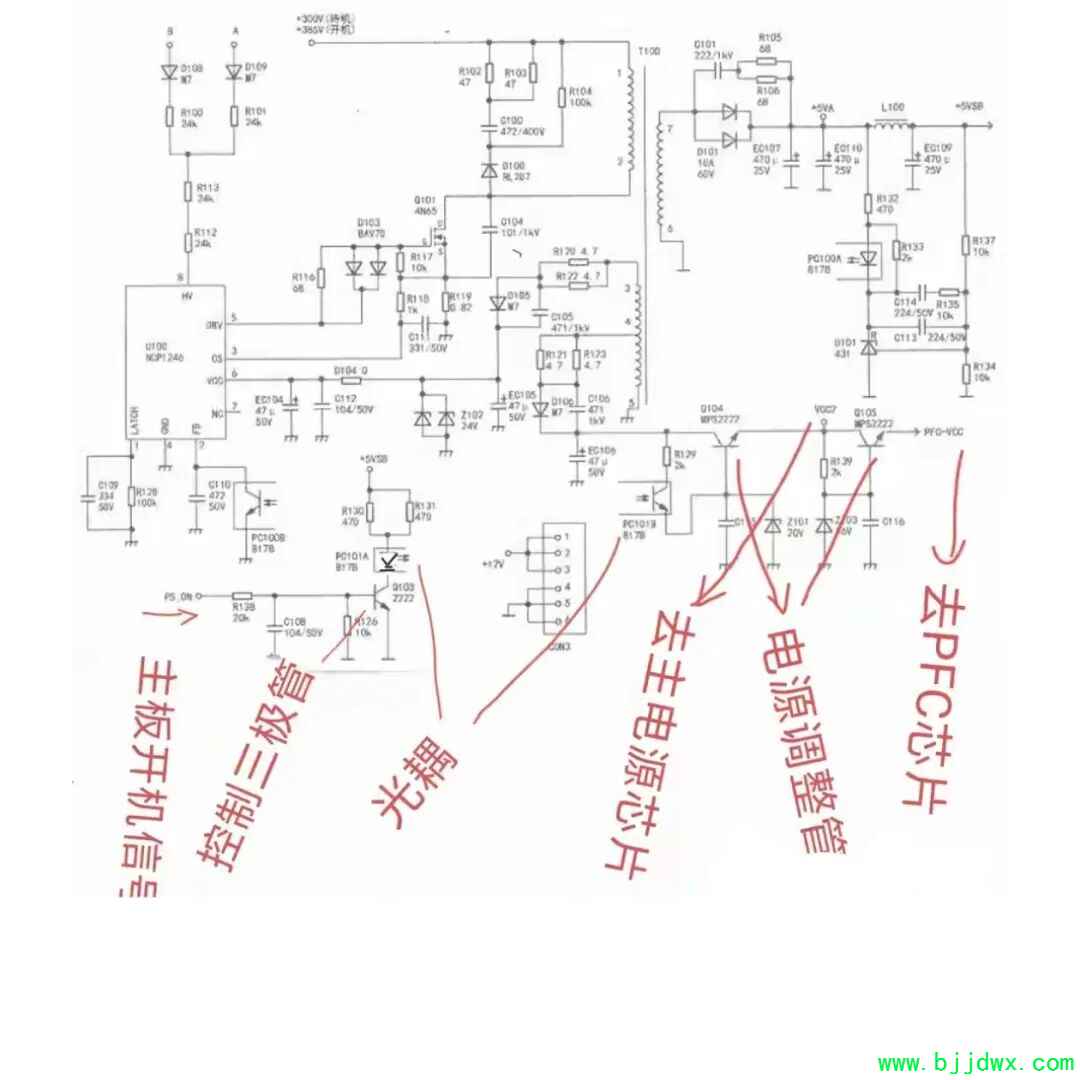

+5V待机电压通过两个并联的偏置限流电阻R130、R131给光耦控制三极管Q103提供偏置电压。
当用户遥控二次开机后，主板输出开机信号，通过电阻R138送到光耦控制三极管Q103基极，Q103导通，从而使光耦内发光二极管也导通。

光耦光敏三极管受光照也导通，+20V电压通过R12降压，再通过该光耦光敏三极管给控制三极管Q104基极提供偏置电压，从而使Q104导通。

Q104导通后，+20V电压通过Q104的ce结后分成两路此时电压为+19V)

一路送往主电源芯片，使主芯片得电工作。

一路通过R139给Q105的基极提供偏置电压，使Q105导通，从而使+19V电压通过Q105调整后形成PFC电源芯片工作电压。

不同点:

尽管副电源产生的电压都差不多，功能差不多，但其电路结构还是有差异的。

主要在电源芯片的差异，有的电源芯片采用内置开关管的电源管理芯片，结构简单点，如前面文章介绍的海信副电源电路。

有的液晶电视副电源芯片采用开关管外置的，如海尔该机型。

该电路采用NCP1246为副电源管理芯片，场效应开关管Q101外置。

如图示

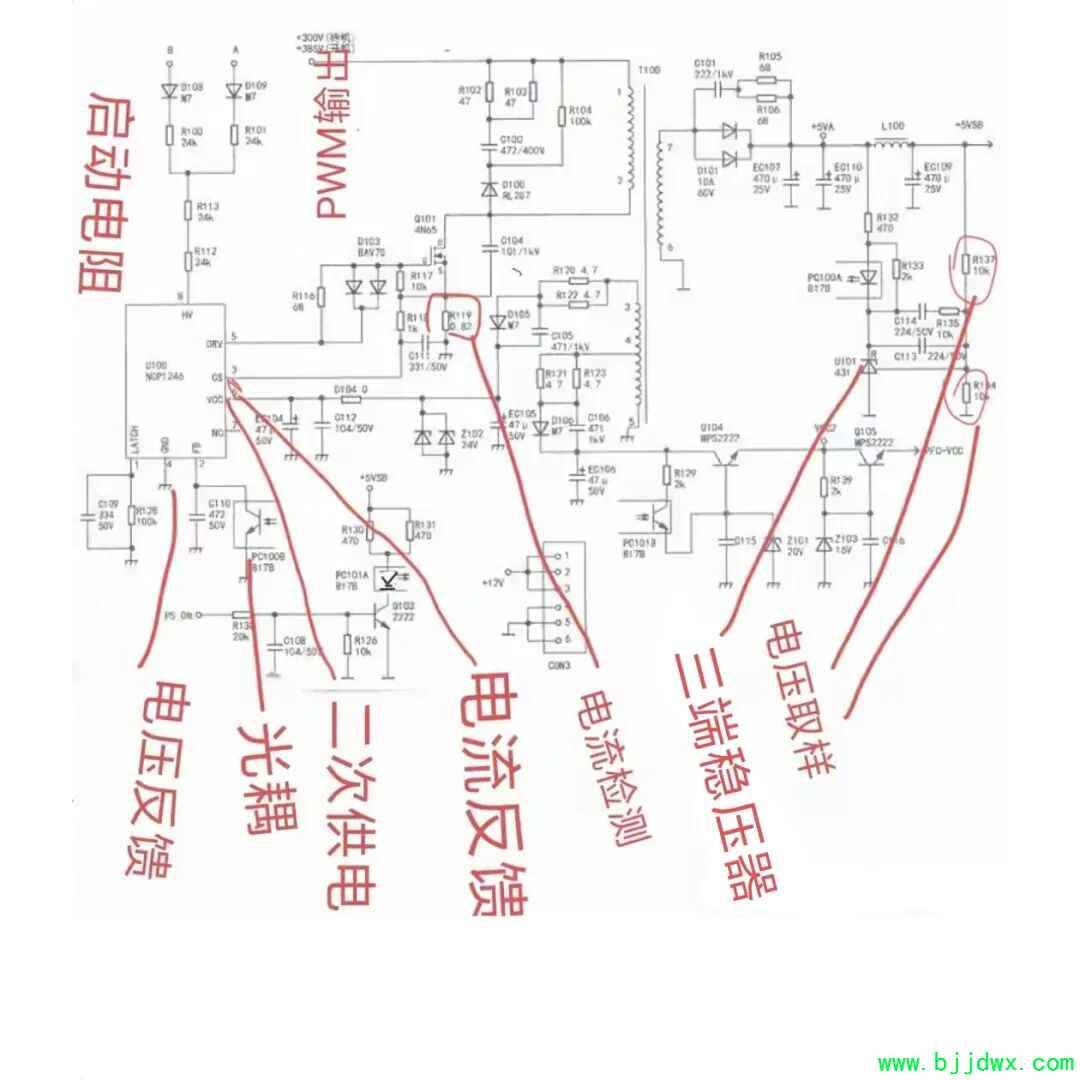

海尔该芯片工作原理:

8脚为高压供电启动脚，通过芯片内置电路给6脚外电容EC104充电，当6脚电压上升到工作阈值时，芯片开始工作。

6脚为芯片二次供电脚，当芯片工作后，由高频变压器辅助绕组L1产生感应电势，通过D105整流、CE104滤波形成二次供电电压维持芯片工作，代替8脚供电。

5脚为PWM脉宽信号输出端，驱动开关管Q101工作在导通、截止状态。

3脚为电流检测脚，当开关管过流时，其源极电流检测电阻R119压降增大，通过R118反馈到3脚，与内部基准电压比较后，芯片调整5脚PWM脉宽信号占空比，从而使开关管导通时间变短，截止时间变长，达到稳定电流的目的。

2脚为电压反馈脚，当+5V待机电压升高，通过R137、R134分压取样，取样电压送到U101(TL431)控制端与基准电压(+2.5V)比较放大，使U101导通程度改变，从而使光耦也改变导通强弱，反馈电压反馈到2脚(FB)电压也跟着变化，芯片通过该电压的变化，与内部基准电压比较后，调整5脚PWM占空比，达到稳压目的。

通过以上分析可知，不同型号液晶电视电路之间，都有规律可循，只要掌握了这些规律，识别电路与维修就容易了！

每天分享电子知识与维修技巧，仅供参考，多谢支持！
