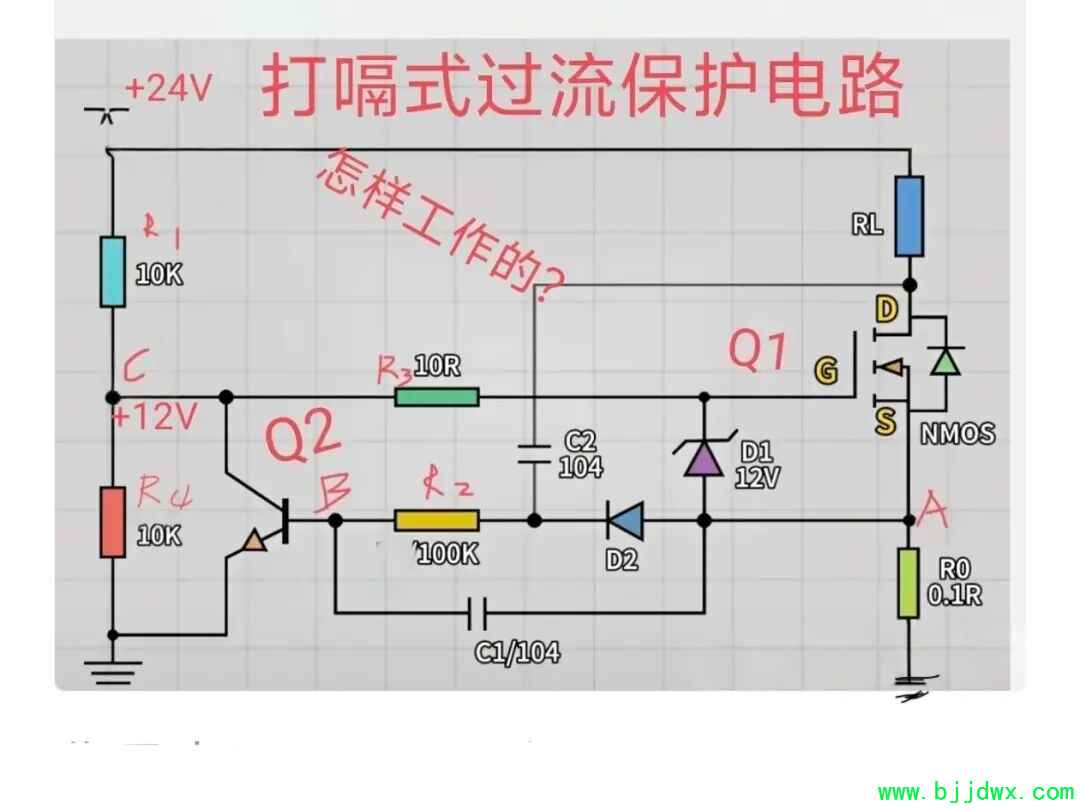

有趣的+24V打嗝式过流保护电路工作原理分析


该电路理解有点费劲，它也称自恢复过流保护电路，也即过流时保护，不过流时保护自动解除。

Q1为N型场效应管，
它的导通条件为Vg>Vs>Vgs(th)
Vgs(th)为栅源极导通阈值电压

Q2为NPN型三极管，
它的导通条件为发射结正偏，硅管0.7V，锗管0.3V，Q2为硅管。

RL设为负载，
R0为Q1源极(s)电流检测电阻

D1为+12V稳压管，箝位Q1删源极电压，起保护作用。
D2为二极管


工作原理
①正常上电时，+24V分成两路:
一路通过负载RL送到N型场效应管Q1的漏极。

另一路通过R1、R4分压在C点形成+12V电压，再由R3送到
Q1的栅极，由于没电流，因此没压降，Vg=+12V。

此时，Q1的源极通过R0下拉作用，电压为0V(A点电压)，也即Vs=0V，很明显Vg>Vs>Vgs(th)，Q1导通。
负载RL正常工作。

此时，由于A点电压为0V，因此B点电压也为0V，Vb=Ve=0ⅴ，Q2不导通。

②当负载过流时，R0上的压降增大。也即A点电压增大。

当VA上升到+1.4V时此时D2立即导通，通过R2使B点电压≥0.7V。

Q2立即导通，将C点电压拉低为低电平0V。通过R3使Q1栅极电压也为0V，Q1立即截止。
同时C1也通过Q2导通立刻充满了电。

Q1截止，电流终止。此时+24V通过负载RL给C2充电，并通过R2使B点电压继续保持高电平，Q2持续导通。相当于正反馈，使Q2导通时间延长。

当C2充电结束，C1也放电完毕，B点电压下降，Q2立即转为截止。

Q2转为截止，C点电压上升恢复为+12V，通过R3使Q1栅极电压也上升为+12V，Q1重新导通。

Q1导通，C2通过二极管D2、Q1沟道放电直至完毕。

此时如果过流故障没有解决，A点电压又上升，Q2又导通，Q1又截止，如止打嗝循环直至故障排除为止。
