液晶电视开关电源保护电路知多少？

好人

在液晶电视开关电源电路中，为保证整机功能正常运行，设计了众多的保护电路:如

①市电输入欠压保护

②市电输入过压保护

③电源输出过压保护

④过流保护

⑤反峰脉冲吸收电路

等等。

这些电路是非常重要的，掌握它们十分必要！

看看下图，你能从中找到它们吗？

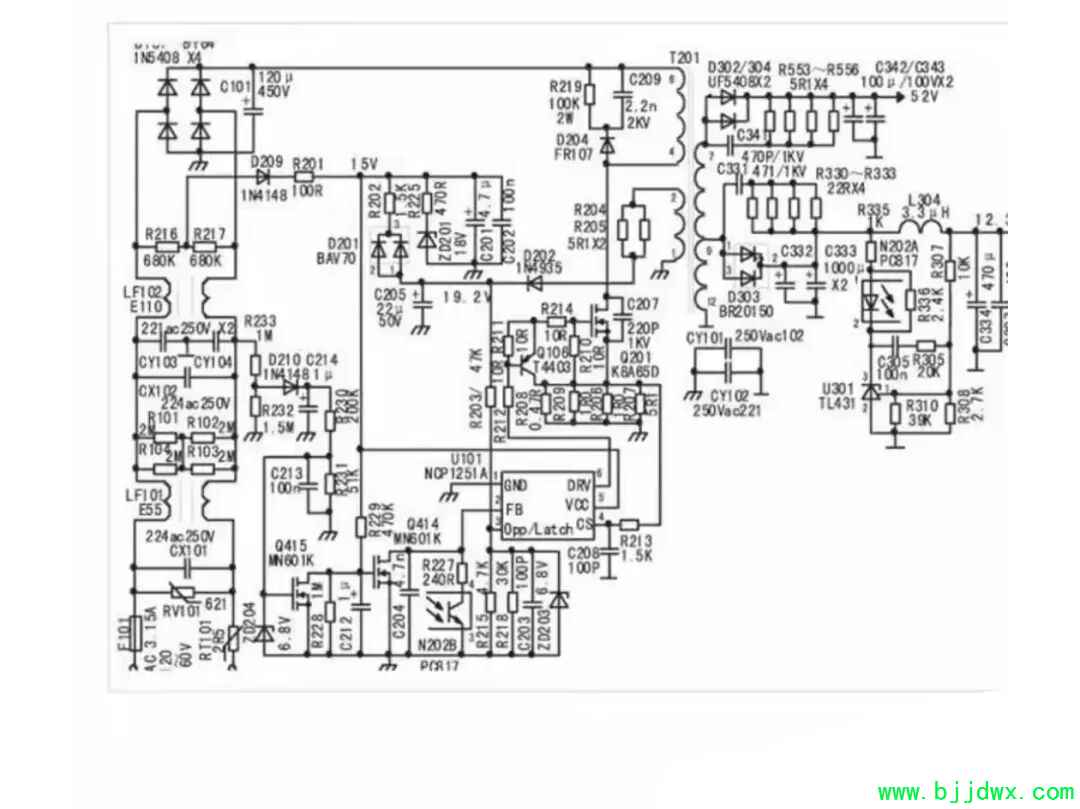

该图为长虹液晶电视二合一开关电源电路，它保护电路众多:

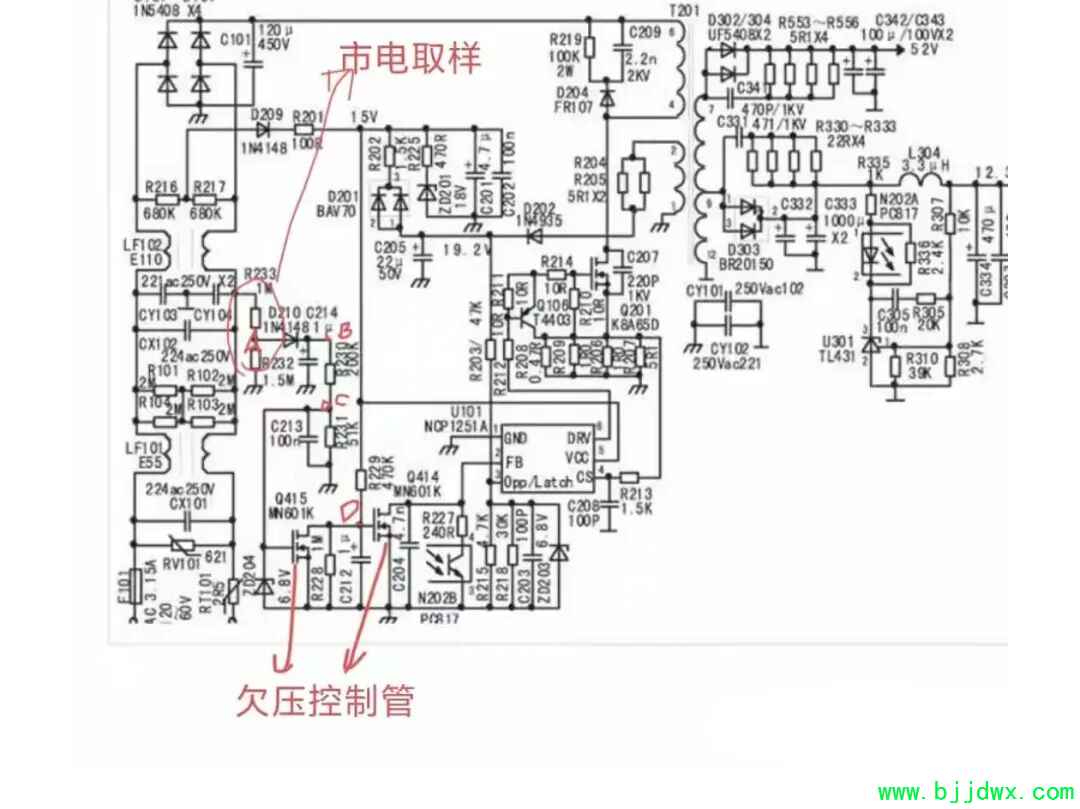

一、市电欠压保护电路

如图示

R233,、R232为市电取样分压电阻。场效应开关Q414、Q415为欠压保护控制管。
市电正常时，R233、R232将市电分压取样，取样电压VA通过D210整流，电容C214滤波形成的直流电VB，经电阻R230、R231分压，形成电压VC。

VC即为保护控制管Q415栅极电压，该电压此时是很高的，足以使Q415导通并将D点电压拉低，使Q414截止，此时对电源芯片2脚电压(电压反馈FB)无影响，电源正常工作。

当市电欠压时，市电取样电压VA下降→VB也下降→VC栅极电压也下降→Q415截止→D点电压升高→Q414导通→将电源芯片电压反馈脚2脚(FB)电压拉低→芯片停止工作，达到欠压保护目的。

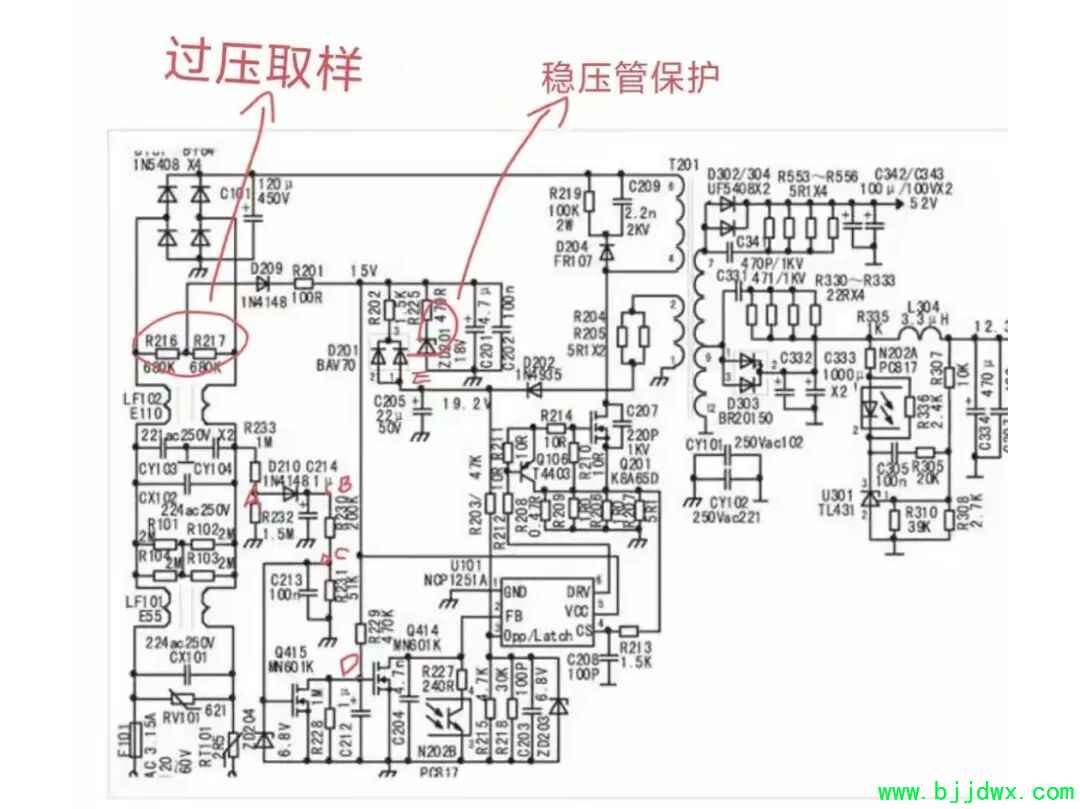

二、市电过压保护电路

如图示

R216、R217是两个泄放电阻，也是过压保护分压取样电阻。

该取样电样经二极管D209整流，电阻R201限流，电容C201、C202滤波形成+15V稳定的电压，该电压分成两路:

①通过225降压加到稳压管ZD201上，此时ZD201不导通。

②通过R202使D201截止。

③给电源芯片5脚供电使其工作。

当市电偏高，形成的+15V电压也升高，当大于18v时，通过R225使稳压管ZD201导通。

ZD201导通，使+15V电压急剧下降，使得电源芯片5脚电压也急剧下降，当低于+8.8v时，芯片因供电偏低停止工作，起到过压保护作用。

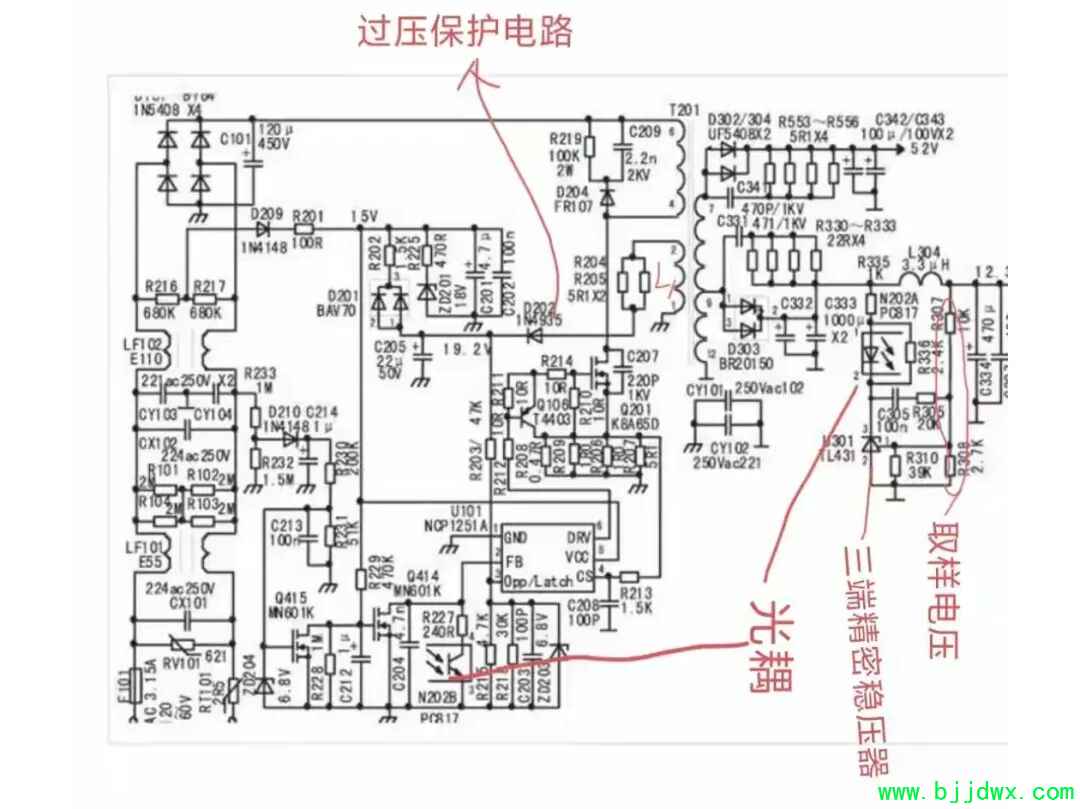

三、电源输出过压保护

如图示

液晶电视开关电源，除了市电输入欠压、过压保护电路外，还有输出过压保护。

在市电正常时，由于某种原因导致次级输出电压偏高，此时有二个保护电路:

①输出稳压电路

该电路从+12v输出电压取样，通过R307、R308分压，形成取样电压。

当输出+12V电压升高时，取样电压也升高，送到TL431(U301)控制端，与基准电压(+2,5V)比较，使TL431导通，从而使光耦也导通，将电源芯片2脚(FB)电压拉低，芯片将该脚电压与内部基准电压比较后，使6脚输出的PwM占空比减少或者停止输出，导致开关管导通时间变短、而截止时间变长或者停止工作，从而使高频变压器转换功率变弱、输出电压变小，达到稳压或保护目的。

②输出过压保护

由于某种原因输出电压变高，此时辅助绕组L1感应电势也升高，通过R204、R205并联限流，二极管D202整流，电容C205滤波形成的直流电压也升高。

当大于正常+19.2V电压，通过R203分压送到电源芯片3脚，使3脚电压也升高，当3脚电压大于3V时，芯片内部过压保护电路动作，芯片停止工作，终止6脚PWM脉宽信号输出。

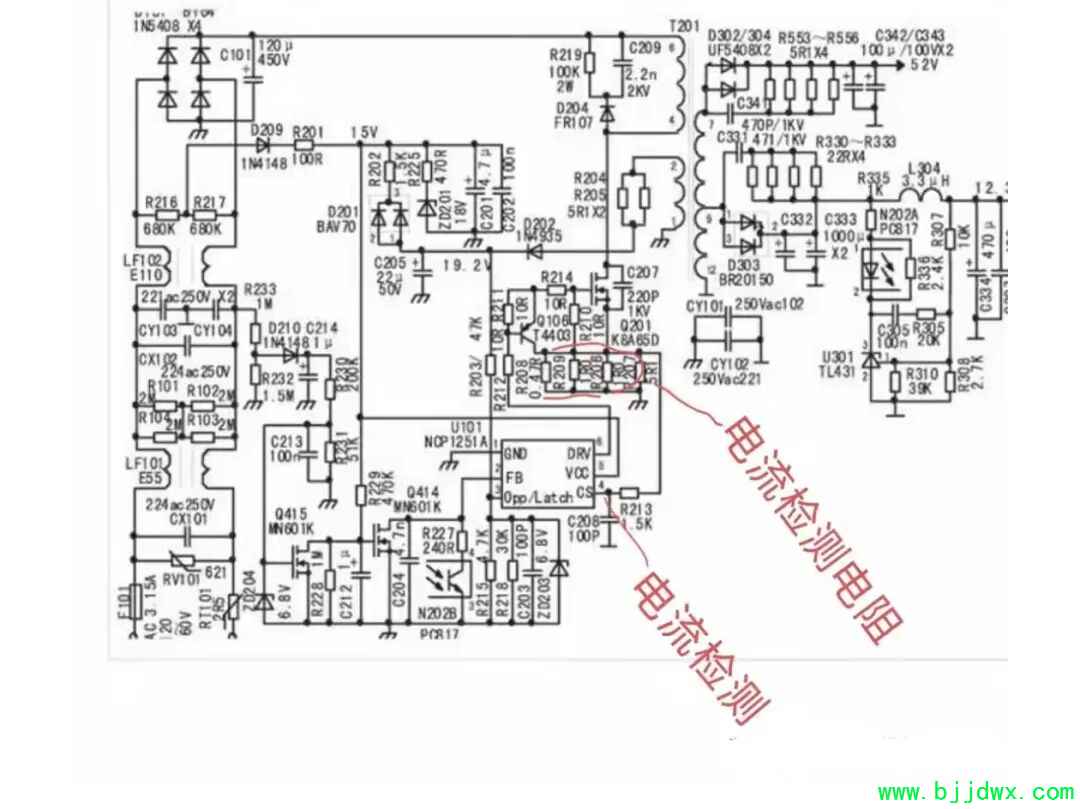

四、过流保护

如图示

R206、R207、R208、R209为场效应开关管源极电流检测电阻(并联)，当开关管过流时，这些电阻压降增大，通过R213反馈到电源芯片的电流检测脚(CS)，使CS脚电压升高，与内部基准电压比较后，停止6脚PWM脉宽信号输出。或者减小PWM占空比，使开关管导通时间变短，截止时间变长，使流过开关管的电流变小，达到稳定电流的目的。

液晶电视保护电路众多，但原理大致差不多，只是电路元件构成有所差别，多熟悉几教，也就掌握了。
