开关电源无输出检修技巧

好人

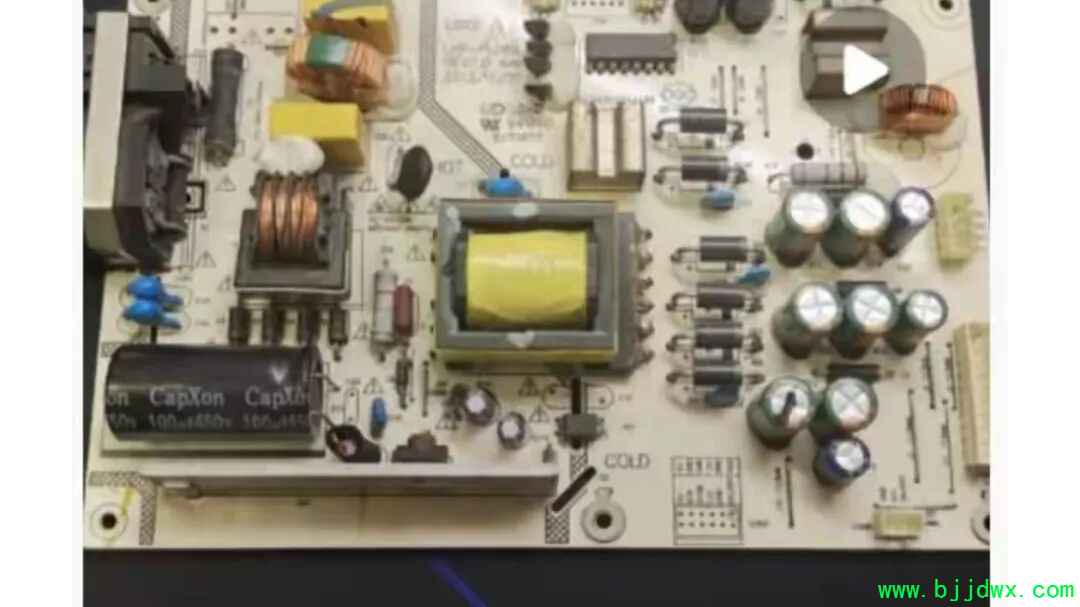

开关电源无输出，是最常见故障，该类故障分两种情况:

①不烧保管

②烧保险管

先看第①种情况:

由于保险管没烧，说明没有短路、漏电故障，可分以下步骤快速寻找故障部位:

一、先检查输出级线路:

a、输出线有无开路，接触不良。

b、整流管有无击穿、开路

c、滤波电容有无鼓包、失容、漏电等

当输出级检查无坏件后，可通电采用电压法快速锁定故障范围。(注意安全)

二、通电测电压

①通电，用万用表交流档(750V)测电源是否有220V输入。

如果没有查交流输入端。

②如果有220V交流输入，则用万用表直流电压档(1000V)测大滤波电容两端是否有稳定的+300V电压。

如果不正常，则查整流、滤波及输入端限流电阻、抗干扰、滤波元件是否不良。

③如果+300v正常，则关机，迅速再测+300v电压

此时有两种情况出现:

a、+300V快速消失

分两种情况:

A、启动电路正常，电源芯片已工作。故障在电源芯片周围电路，如灌流电路、保护电路、开关管、高频变压器以及次级输出及稳压电路等。

B、启动电路正常，但电源芯片启动脚供电滤波电容漏电、击穿或失容，导致启动电压上不来，芯片无法启动。

检查该电容是否鼓包、漏电、失容等。

b、+300V电压不消失(或消失缓慢)

又有两种情况:

A、启动电路开路，芯片无启动供电电路导致不工作，同时关机时+300V也又释放路径。

只需检测启动电路各元件更换即可解决。

B、启动电路完好，但电源芯片不工作。

此时可采取通电再测电源芯片启动脚电压进一步确定，一般电压正常，如不正常查该脚外围元件，如滤波电容。

电源芯片不工作，查其基准电压输出脚外围元件。

定时脚外围元件，软启动脚外围元件，以及二次供电脚外围元和保护电路。

如均无异常，芯片坏，其实这种情况芯片坏的机率最大，有条件可直接代换试之，节省时间。

切记，断电后如不测电压，须将大滤波电容放电！！放电！！

经过以上三步检查，如无异常，后级还无输出，再查高频变压器等元件。

三、再看第②种情况

由于烧保险管，肯定有过流故障。

用万用表二极管档对易损件进行在路筛查:

如整流桥、压敏电阻、开关管、电源管理芯片、大滤波电容等。

如发现有击穿损坏、漏电元件，更换新件。

确认无误后，再按第一种情况逐步接着检修。

经过以上步骤检查，开关电源无输出故障定能解决！

友友们说，是不是？

你们还有什么高招吗？

每天分享电子知识和维修技巧，仅供参考，多谢支持！
