大功率功放机电路结构、工作原理、故障分析分享

好人

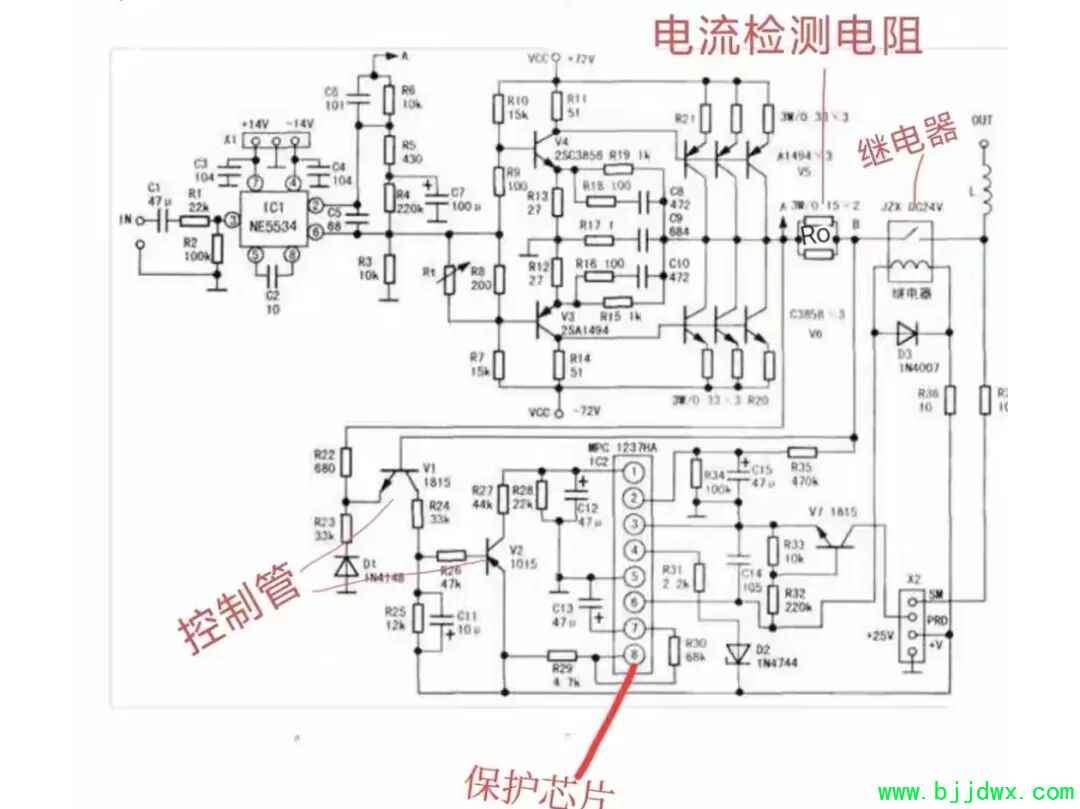

大功率功放机(200W～240w)一般由四部分构成。

①电源电路

②一路前置放大电路

③两路功率放大电路(左、右音箱各一路)

④扬声器保护电路

如图示

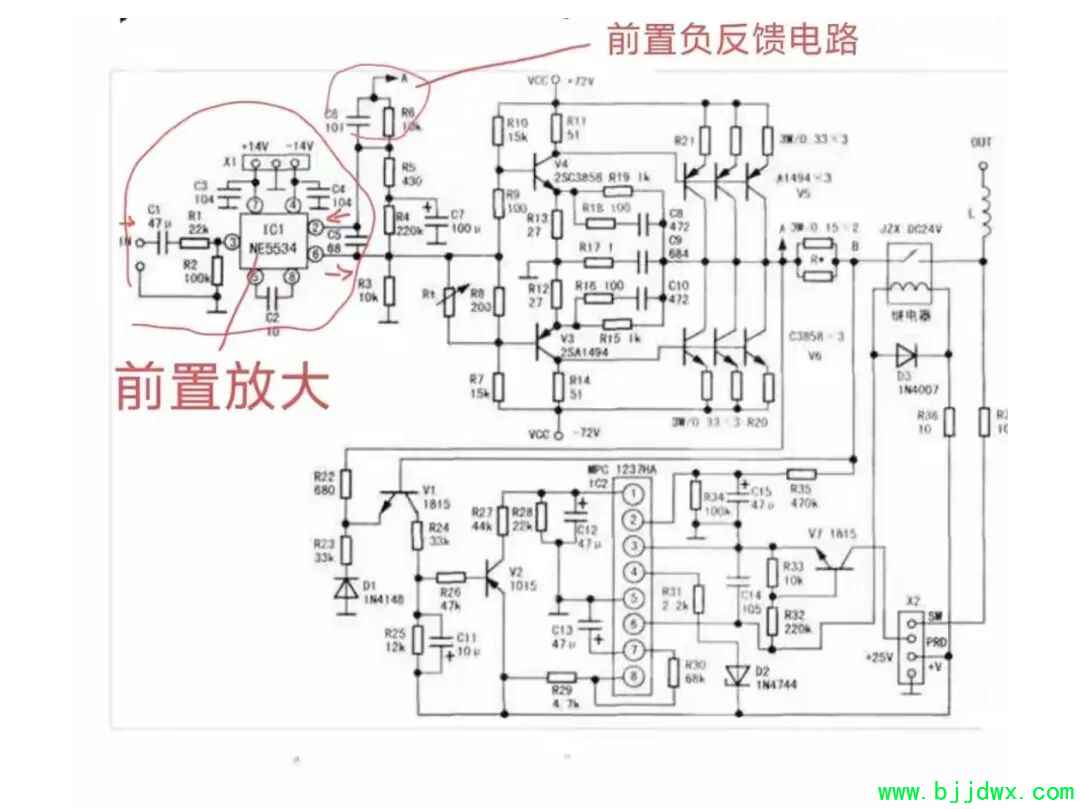

一、前置放大电路

NE5534为前置放大集成块，它是单通道双极型八脚运放芯片。该芯片在国内外功放机中大量采用。

各脚功能如下:

①脚:失调电压调零端(平衡端)

外接电位器，通过调整电位器来调整输入失调电压，使运放静态输出为0。

②脚:反相输入端

信号从此脚输入时，输出信号与输入信号反相。

③脚同相输入端

信号从此脚输入，输入与输出信号同相。

④脚:

-14V供电端

⑤脚:

补偿端，外接补偿电容，以稳定工作。

⑥脚

放大后的信号输出端，静态为0V

⑦脚

+14V电源端

⑧脚:

平衡补偿端，通常与1脚配合使用进行调零。

音频信号从③脚输入，经过內部电路放大后，由⑥脚输出。

为维持功放电压的稳定，从功放末级输出的A处引入负反馈电路(C6、R6构成)，反馈到②脚。

如图示

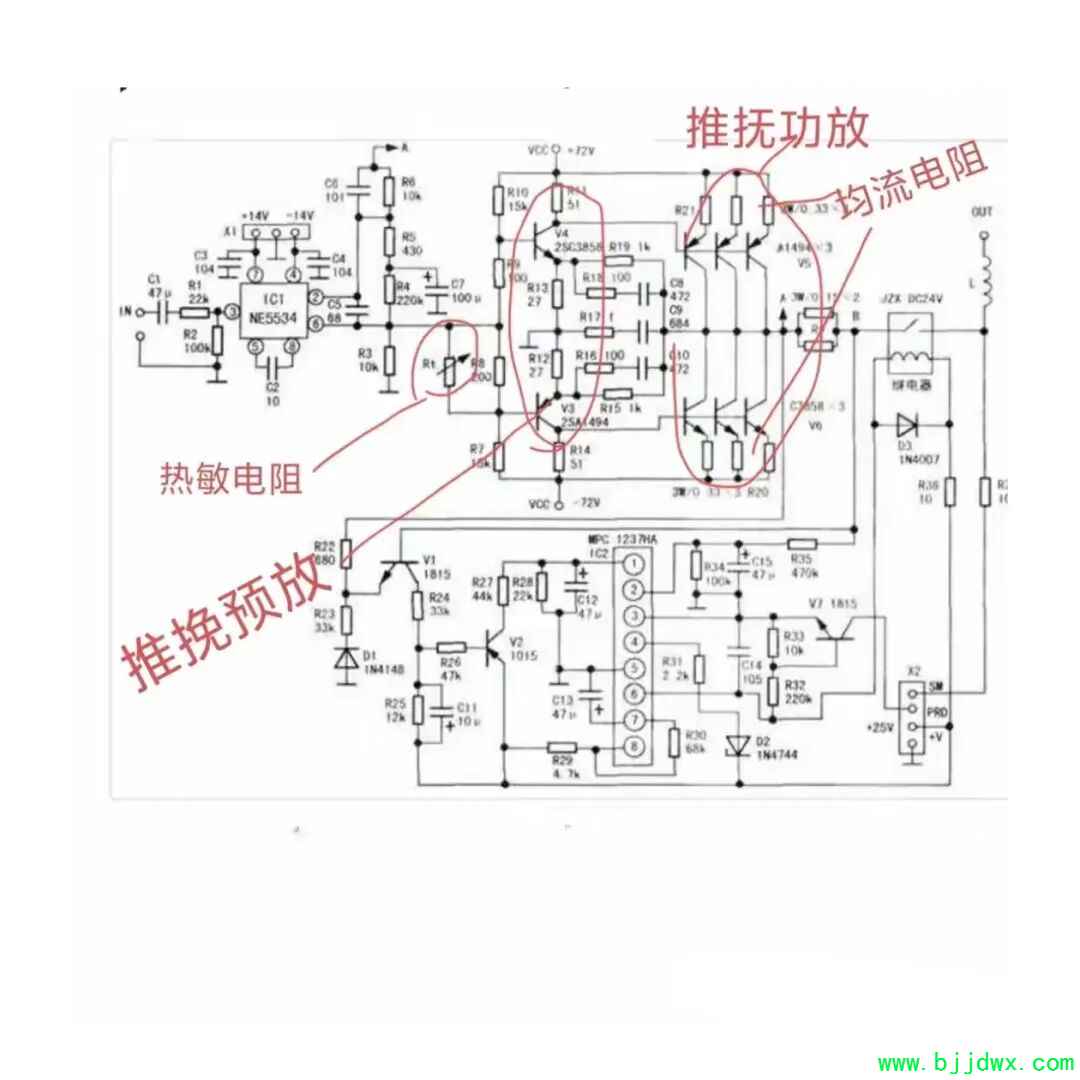

二、功率放大电路(以右声道为例)

①电源

采用+、-双电源(70V)供电

②预放大

采用NPN型三极管Q4和PNP型三极管Q5构成推挽放大电路，为未级功放提供足够的驱动电压。

③未级功放

为加大输出功率，釆用多管并联的V5(PNP型大功率管)、V6(NPN型大功率管)组成推挽式输出未级对音频进行功率放大，从集电极(C极)输出，再通过继电器驱动右扬声器。

在本电路中，V5、V6各采用三管并联方式，输出功率为200w，如功放为400w则须采用四管并联方式。

R20、R21为均流电阻，用以平衡并联各管的电流均衡，防止某只功率管因参数差异导致电流过大烧毁。

Rt为负温度系数热敏电阻，为功率管温度检测电阻，紧贴在功率管散热片上，当功率管过温时，Rt阻值变小，从而使功放管基极偏压下降，功率管功率也下降，使功率管温度下降。

如图示

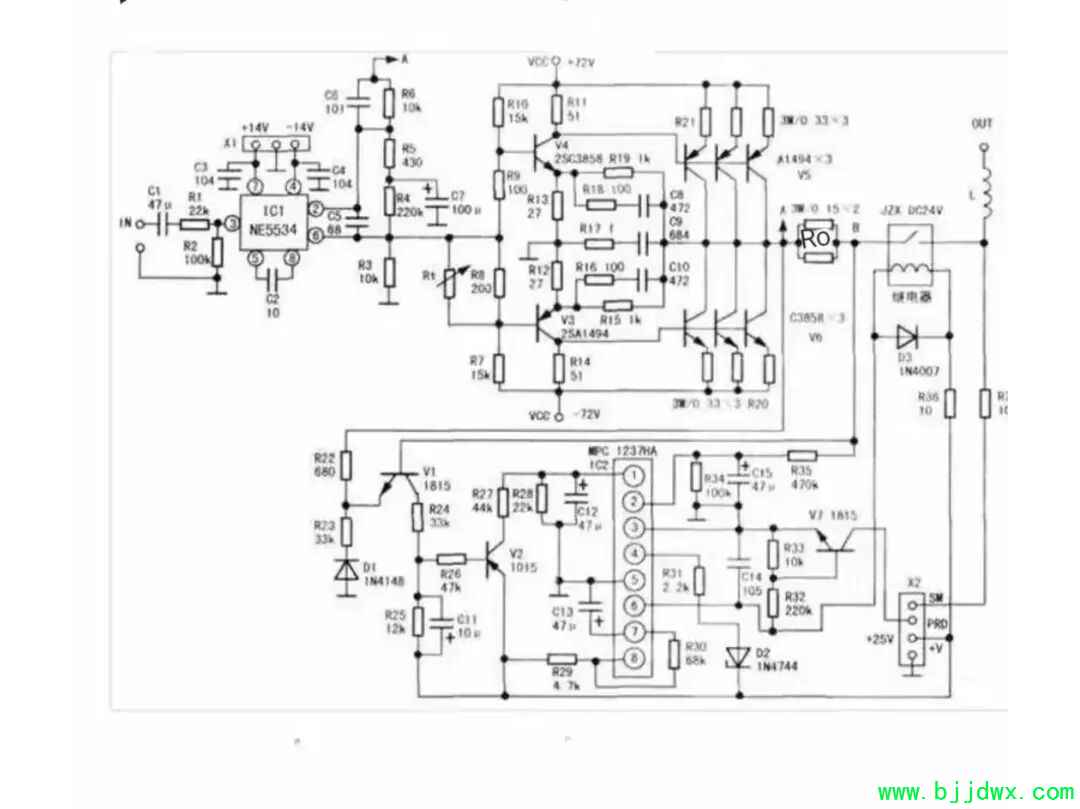

三、扬声器保护电路
在大功率功放电路中，都有扬声器保护电路，前面文章也介绍过两种。

该机型扬声器保护电路有点不同，它采MPC1237HA集成块为保护芯片，V1、V2为保护控制管，继电器(JZX)为保护控制继电器。Ro为电流捡测电阻。

当功率管集电极(C极)输出电流正常时，Ro压降极小，不足以使三极管V1导通，三极管V2也截止。

此时保护芯片过流检测脚①脚为低电平(低亍0,6V)，⑥脚输出低电平，继电器动作，扬声器发声。

当输出过流时，Ro压降增大，使三极管V1导通，进而V2也导通，芯片①脚过流检测端电压上升，当大于0,6V时，芯片内部保护电路动作，⑥脚输出高电平，继电器停止工作，开关断开，扬声器停止发声，进入保护状态。

如图示

该电路除了过流保护外，还有开机延时保护功能，刚开机时，保护芯片⑥输出高电平，使继电器不动作，3-4秒后，⑥脚输出低电平，继电器动作，开关闭合，扬声器发声。

还有关机静音电路，工作时，由于+25V作用，D2是反偏截止的，芯片④脚(交流断电检测脚)为高电平(+10V左右)。关机时，由于+25V消失，D2导通。④脚电压下降为0，芯片识别后，使⑥脚立即输出高电平，继电器断电，触点断开，扬声器停止发声(静音)。


该功放电路最常见的是无输出故障，常常表现在:

①功率管损

如发现一只或多只功率管损坏，所有功率管都必须换新。

所换未级功率管要进行配对检测，参数要一致，偏差太大，用不了多久又损坏。

功率管损坏的同时，往往均流电阻也损坏，须一同更换。

②前置放大芯片损坏

此时⑥脚电压为+12V或-12v

前置放大芯片损坏，往往功率管也损坏，此时输出中点电压偏离0V，为+70V或-70v。

③保护芯片损坏

常见为其1脚,2脚电压为正常0V时，6脚却输出高电平(+25v)，使继电器不工作，触点断开，无声。

大功率功放电路复杂，只有弄懂其工作原理，才能应对维修。
