耦合电路的种类及作用

好人

耦合电路是实现能量和信号传输、连接各个功能电路的核心方法，通常具有滤波、隔离、阻抗变换等作用。根据耦合元件的不同，主要分为以下四种类型：

一、直接耦合

结构最简单，将前级输出直接连接后级输入。其作用是具有良好的低频特性，可以放大变化缓慢的信号，便于集成化，但缺点是各级静态工作点相互影响，存在“零点漂移”现象。

二、阻容耦合

利用电容连接前后级。利用电容“隔直通交”的特性，既传递交流信号，又隔离直流，使各级静态工作点相互独立。缺点是无法传递缓慢变化信号，且不适于集成电路。

如图示

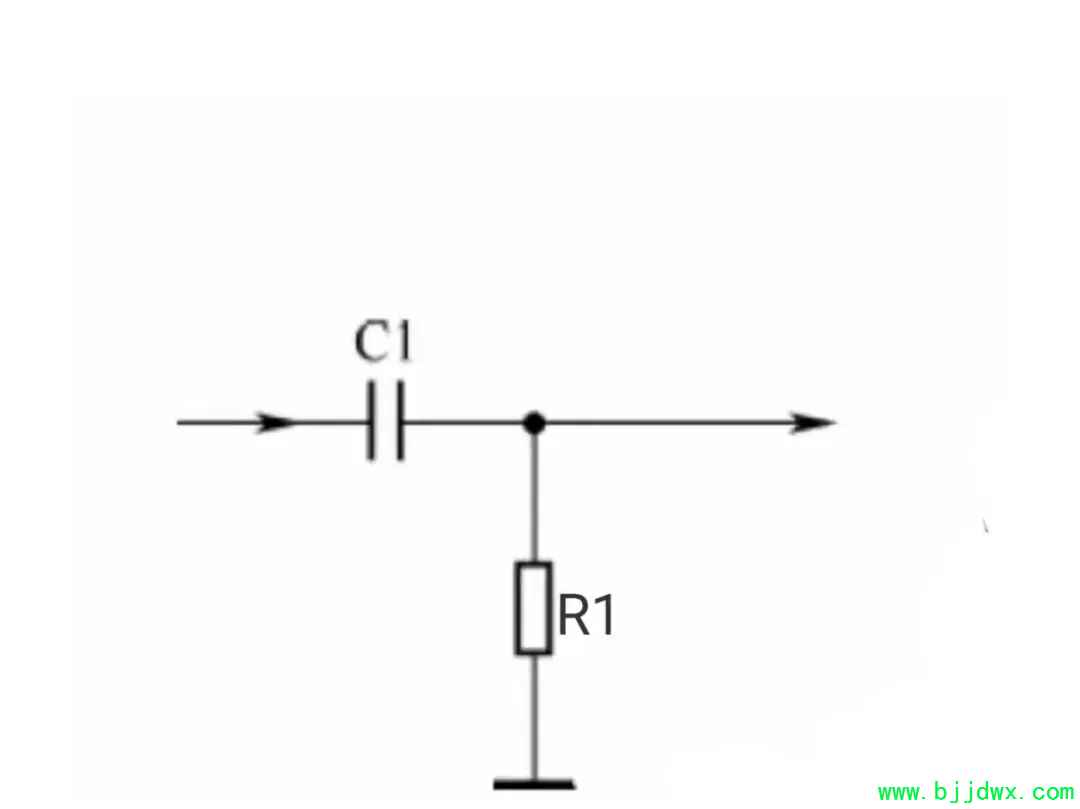

在该图中C1是耦合电容，R1是后一级放大电路的“输入阻抗”。

三、变压器耦合

通过磁路实现连接。其最大作用是可以实现阻抗变换，使负载获得最大功率，常用于功率放大电路。缺点是低频特性差、体积笨重、无法集成。

如图示

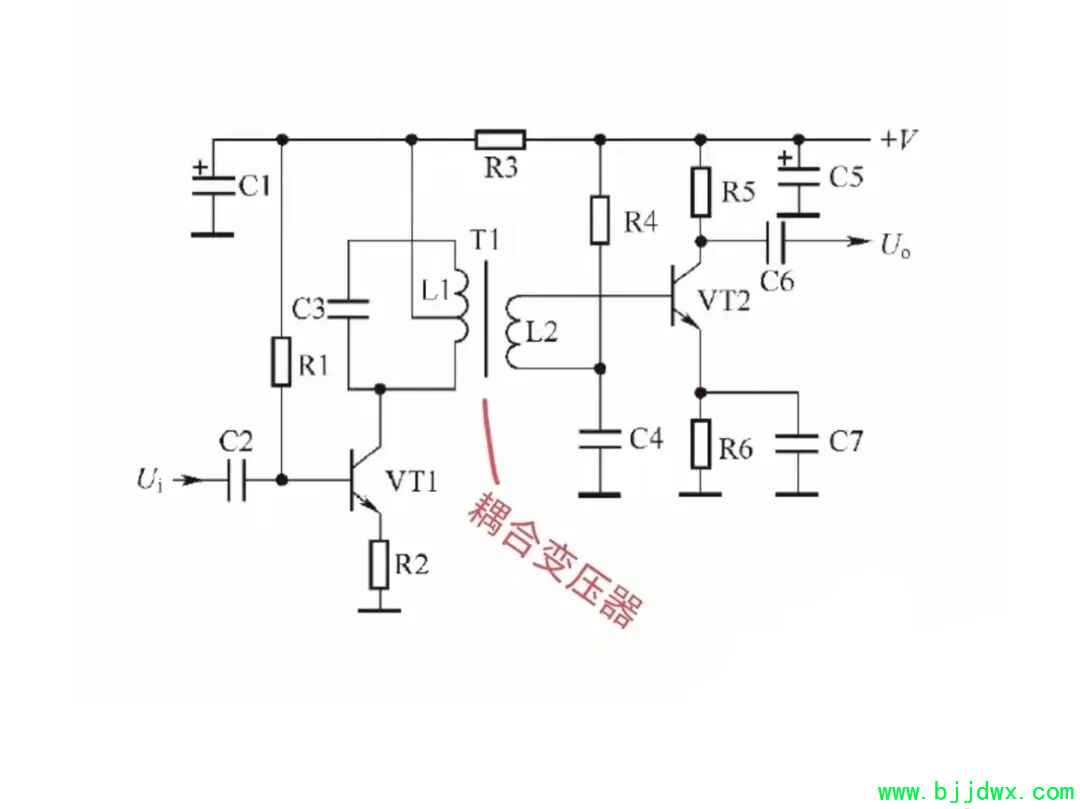

在该电路中，VT1、VT2为两级放大电路，中间通过变压器T1实现信号的耦合传输。
四、光电耦合

以光为媒介，由发光器和收光器组合而成如光耦。其核心作用是实现输入输出的电气隔离，能有效抑制电干扰，在数字电路和开关电源中应用广泛。

如图示

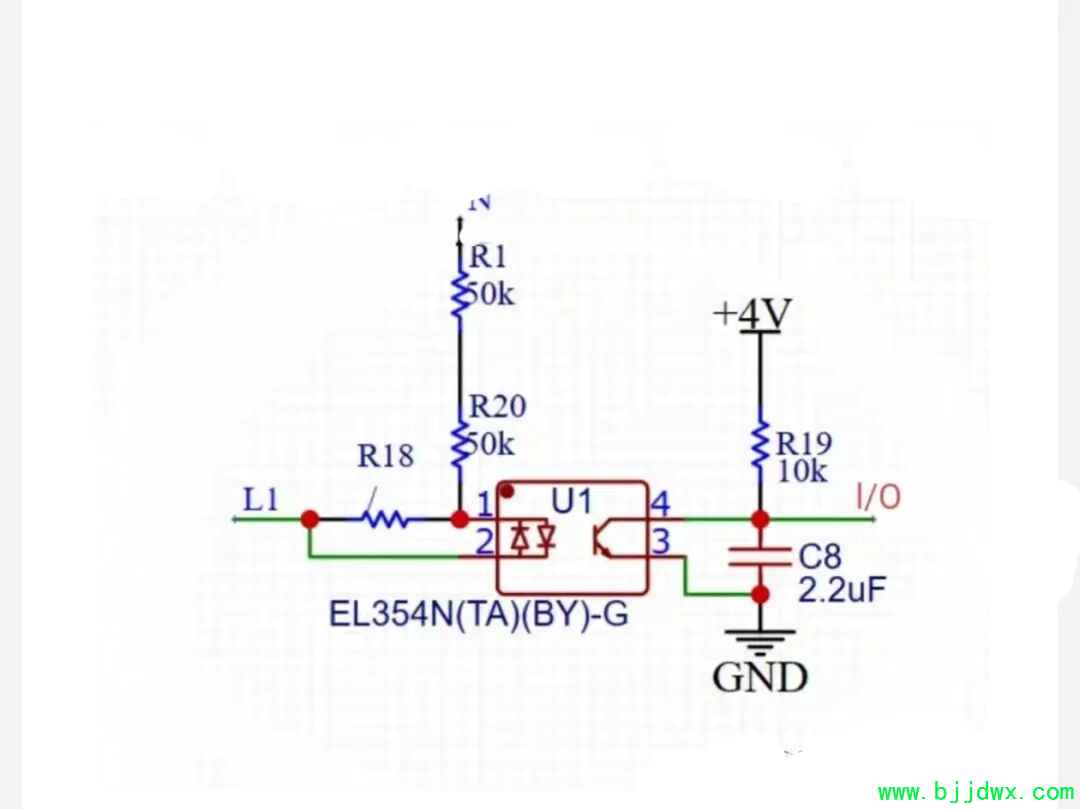

该电路为一个基于光耦EL354N的信号传输与电气隔离的光电耦合电路。

常用于弱电侧如单片机I/O口与强电侧L1(或信号输入侧)进行信号交互，避免干扰。
