汽车常用传感器的诊断原理

好人

汽车传感器诊断融合了通用流程与针对不同信号类型（模拟/数字/脉冲）的特定方法。对于新型智能汽车，传感器故障诊断正与整车控制系统深度融合，采用基于模型、数据驱动，等方法进行预测和残差分析，实现更智能的故障诊断与容错控制。

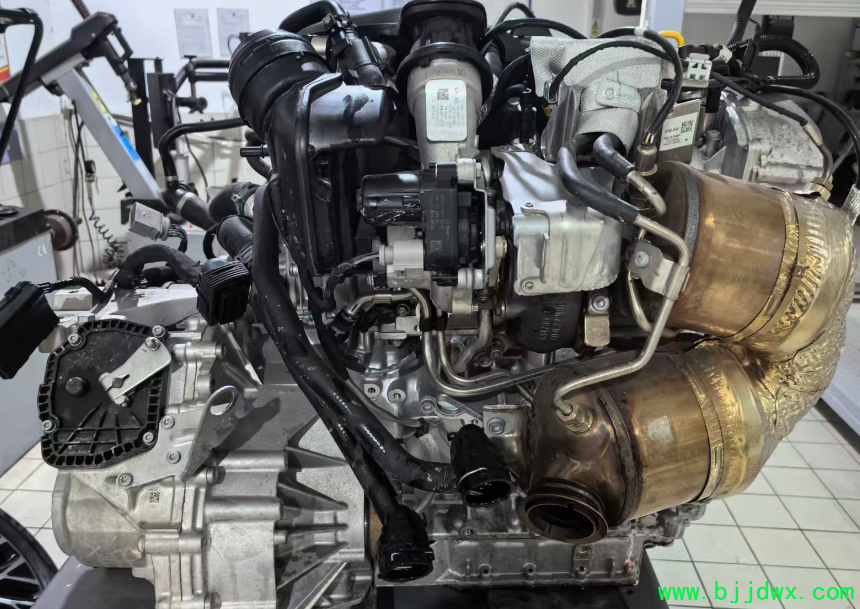

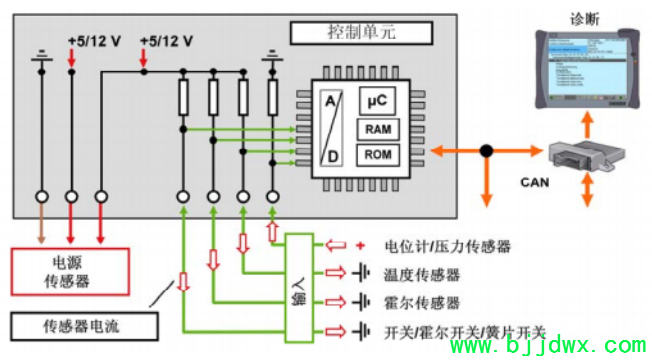

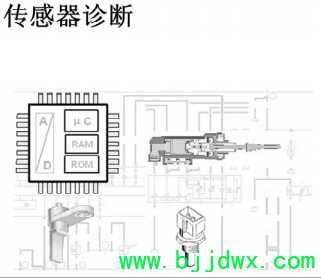

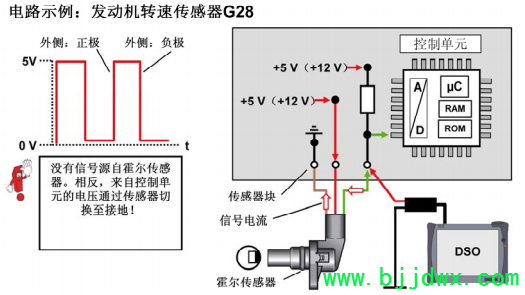

控制单元/传感器电路原理：

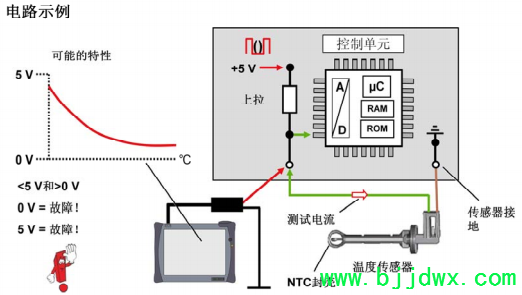

NTC温度传感器：

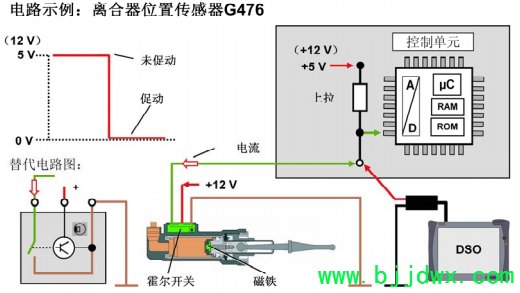

霍尔开关(电子开关)

霍尔传感器

空气流量传感器
模拟信号/数字信号
信号漂移、失准、无输出
· 数值分析：诊断仪读取数据流，与标准对比。
· 波形测试：示波器检查输出波形是否平滑、连续。
· 元件测试：万用表测量供电、搭铁、信号线电压。
节气门位置传感器
模拟信号（多为电位计式）
信号不连续、卡滞、超限
· 数据流分析：诊断仪读取开度值，缓慢踩踏板应平滑线性变化。
· 电压测量：万用表测量信号电压，随开度变化而平稳变化。
· 示波器检测：捕捉电位计是否存在“毛刺”或断路。
氧传感器
模拟信号（电压）
响应慢、信号卡滞、虚假信号
· 数据流监测：诊断仪观察电压在0.1-0.9V间快速变化（前氧）。
· 波形分析：示波器检查信号变化频率与幅度。
· 触发测试：人为改变空燃比，观察信号响应是否灵敏。

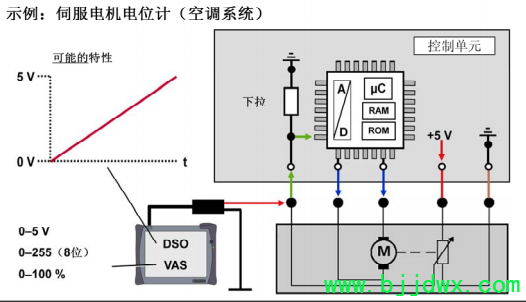

电位计：

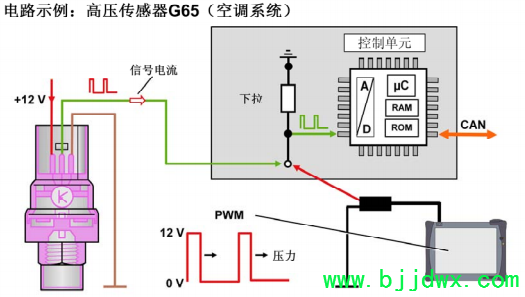

压力传感器：

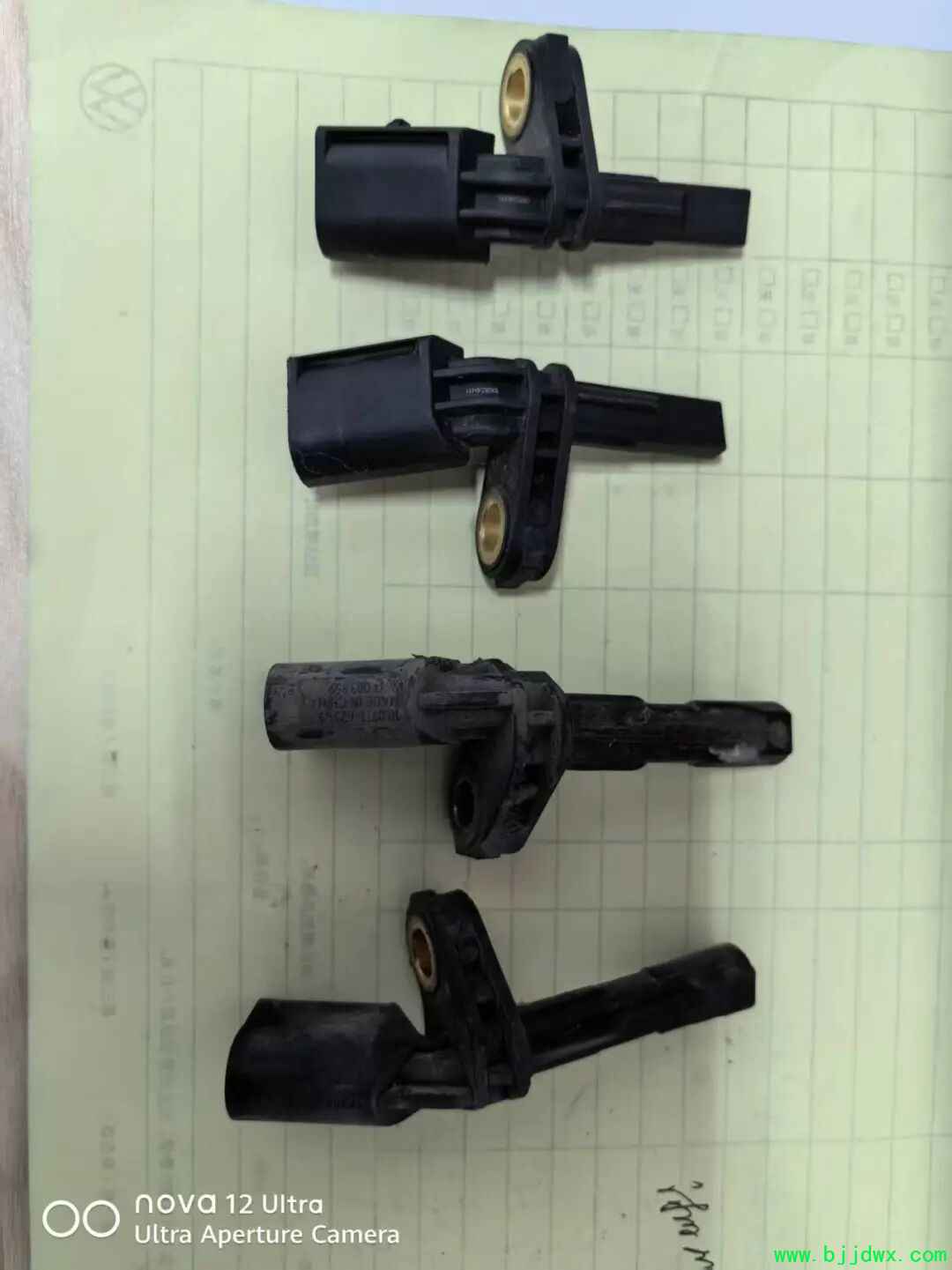

下面列举几常用传器的实图：1、轮速传感器，有故障会亮ABS 灯

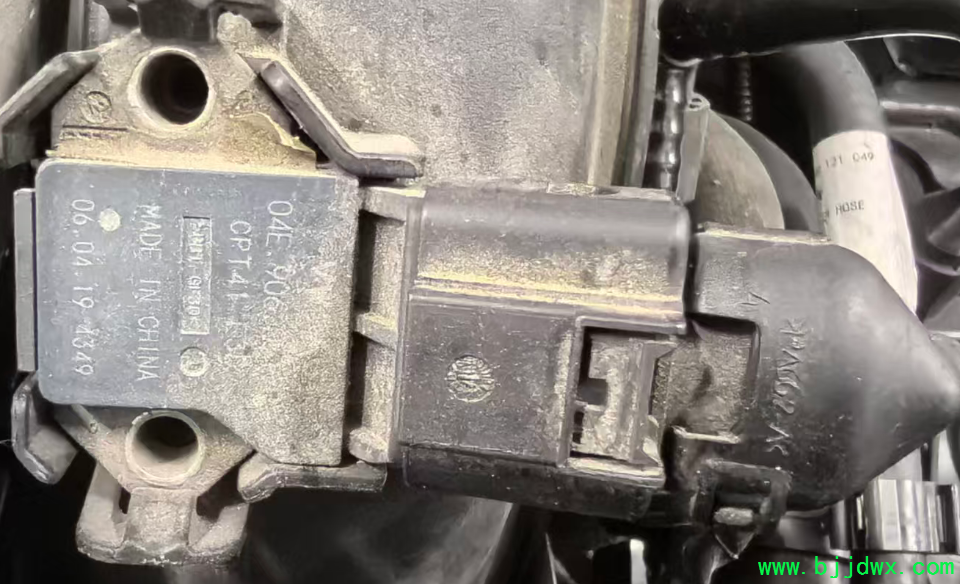

2、进气温度压力传感器

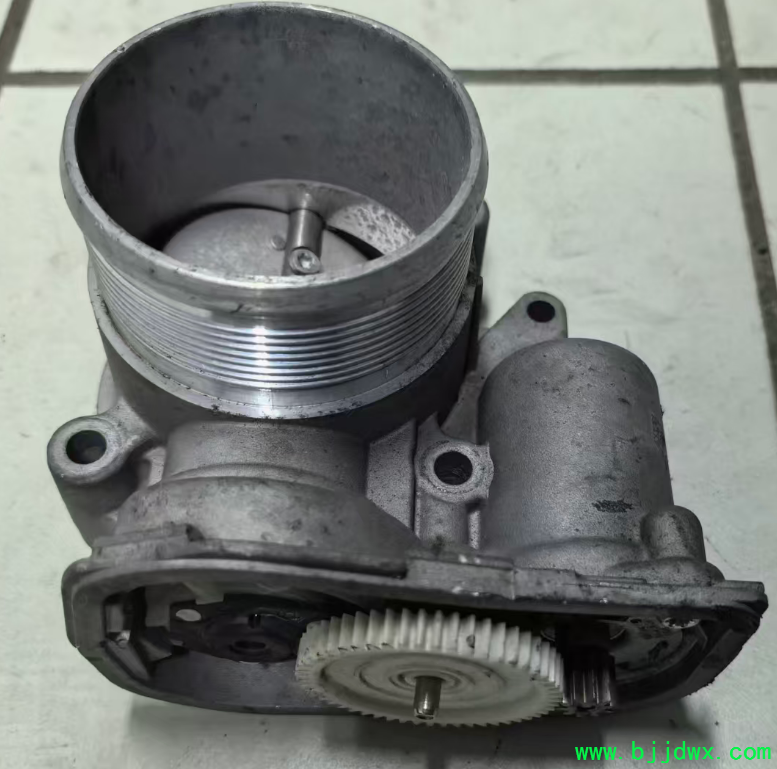

3、节汽门位置传感器

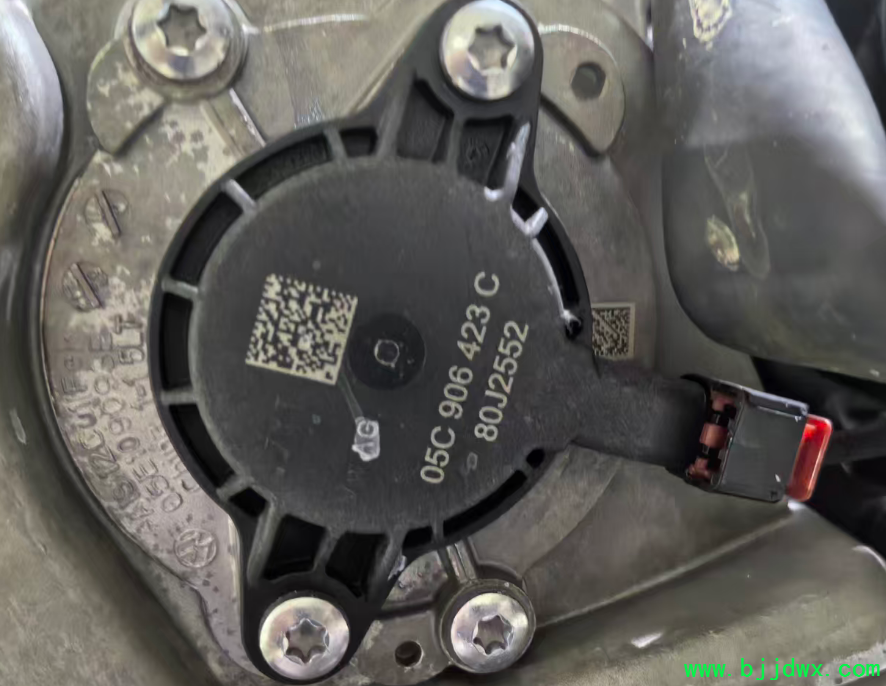

4、凸轮轴位置传感器
